                                                  ANTENA BANDA CORRIDA DE 6MHZ A 22MHZ



Antena indicada a quem tenha dificuldade na instalação de uma antena exterior, esta poderá ser colocada no interior da sua residência em cima de sua bancada ou noutro local qualquer, o seu transporte é muito facilitado por as suas dimensões serem reduzidas 1mt por 0.20cmt, poderá também ser utilizada em móvil.

Muito fácil a sua construção.

Diminuta alteração com a aproximação de obstáculos como paredes, metais e pessoas.

Diminutas interferências em equipamentos de imagem e som que estejam muito próximos.

Antena comprovada  e concebida  por ct1ejc utilizando principios de antenas já construídas por outros colegas radioamadores,  tenho feito bastante DX com quase toda a Europa e EUA em PSK e RTTY sem  dificuldade, se a construir exactamente com os mesmos detalhes, de certeza que vai ter muitas alegrias com  o DX que lhe vai propocionar.



DETALHES TÉCNICOS PARA A SUA CONSTRUÇÃO.

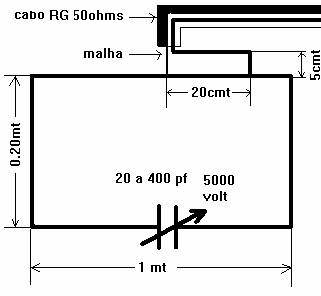

                                                  ESQUEMA ELÉCTRICO

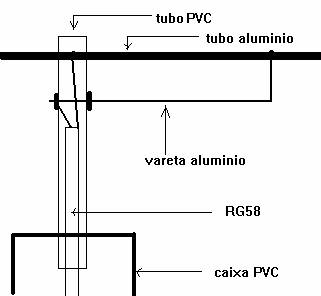

ADAPTADOR DE IMPEDÂNCIAS













A antena utiliza tubo de aluminio de 20 mm  diametro , dobrado com a ajuda de um torno de bancada.

No adaptador de impedâncias vai utilizar uma vareta de 3mm de diâmetro de aluminio, cobre ou latão , abrindo rosca neste para fixar com porcas o vivo do cabo RG58 ao tubo de PVC.

No cabo RG58 que liga ao adaptador, a malha liga ao centro do tubo da antena em cima e o vivo liga à vareta do adaptador.

Um tubo de PVC é colocado entre o adaptador  e a caixa de PVC e no seu interior passa o cabo RG58 que liga (antena) o adaptador á ficha RG de chassi.

O condensador variável  é fixado dentro de uma caixa de PVC de 20x15 cm, para o ajuste deste condensador é utilizado um desmultiplicador de voltas para tornar a sua variação mais lenta.

Na parte frontal da caixa de PVC é colocado o indicador de bandas no eixo do condensador e mais abaixo o botão de sintonia do desmultiplicador para sintonizar a frequência a utilizar.

Recortar o quadro de indicador das bandas de papel e colar na parte frontal da caixa de PVC no eixo do condensador variável, assim terá uma melhor informação das bandas.

A ficha RG de chassi onde liga a baixada para o emissor é fixada na parte frontal da caixa PVC.





             AJUSTES E FUNCIONAMENTO



Para sintonizar a frequência  de emissão/recepção a utilizar roda-se  o botão de sintonia até á banda desejada do  indicador de bandas, o sinal de recepção aumenta conforma a sintonia é melhor, quando em emissão dá-se um retoque no condensador para uma menor ROE.

No adaptador de impedâncias ajusta-se a ROE para um valor mais baixo possível para todas as bandas,  ou seja o comprimento da vareta pode variar,  + ou -  20cm , não sendo mais necessário ajustes no futuro (ajuste fácil)

A ROE em todas as bandas desde os 6mhz aos 22mhz é muito baixa 1:1; 1:2.

Sempre que se aproxima da sintonia de uma frequencia com o condensador, o valor de ROE baixa para o minímo.

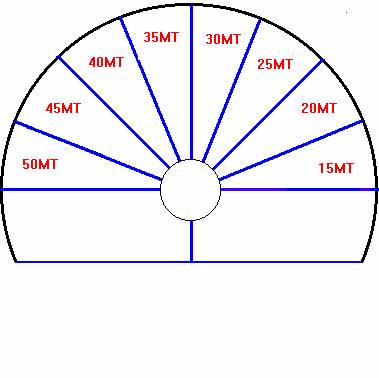

                                                    QUADRO DE INDICADOR DE BANDAS





                 Foto da antena montada e instalada no meu qth.



Acácio Antunes - CT1EJC
