INTERFACE

    Para interligar o Computador ao Transreceptor

              Utilizando no PC a Placa de SOM

                        É utilizado em todos os programas

       que utilizam o Soundblaster do computador para

transmitir/receber  SSTV - PSK - RTTY - FAX - CW

 etc.



                                             Esquema eléctrico

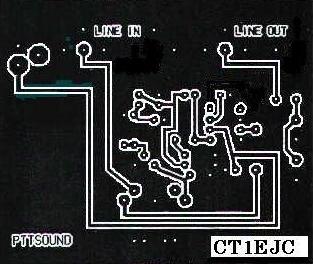

                                                         Circuito impresso

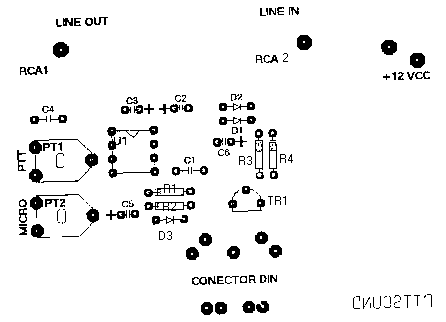

                                                 Esquema prático

    As ligações entre o PC e o Interface é feito com dois cabos

      com malha de 1 fio cada, para LINE OUT o outro LINE IN



    As ligações entre o Transreceptor  e o Interface  é feito por

    um cabo com malha com 3 fios.

      Atenção á ligação no Sondblastrer nas fichas de estereo.

      No LINE OUT  a ligação é feita sómente em um dos contactos.

       Se utilizarem os dois contactos queimam a saída do sondblaster.

       Se dúvidas tiverem deixem mensagem na caixa do correio em:

                                                [email protected]
