IC-Q7E |
A continuación, trataremos de guiaros, para que de alguna forma podais, abrir de banda vuestro transceptor IC-Q7E (grillo).
Suponiendo, que la cobertura de vuestro IC-Q7, ya es de 30 mhz a 1.300 ghz,
que sepáis, que con este método, os permitirá alcanzar este otro rango, de 0.1 khz a 2 ghz, en primer lugar, necesitáis un interface, como el utilizado, para controlar los equipos con sistema cat, como el CT-17 de Icom, o también podéis construir uno muy sencillo como el del esquema del final de la pagina; Este servirá, aparte de programar las memorias o ajustes que queráis en vuestro IC-Q7, para poner en modo super RX, que es el que permite alcanzar esa nueva cobertura; Como sabéis, el conector de entrada mic/ear es de cuatro contactores, pues insertando, el conector de 3.5 del interface en esa entrada e introduciéndolo solo hasta que haga el primer tope, es suficiente, ahí estará en la posición adecuada, para realizar la programación del CPU Mitsubishi 8 bit 8MHz con 32KB ROM M38267M8L GP, para ello precisáis también el software, que podréis bajaroslo en esta misma pagina, con el, hacer ese cambio os llevara 5 segundos, si en la pantalla del transceptor apareciese la indicación CL-ERR sacar una de las baterías que alimentan el transceptor aproximadamente 1 segundo y volver a colocarla, pulsar Power otra vez y ya podéis desplazaros por debajo de 30 mhz, que es el limite inferior por defecto de fabrica, pulsando la tecla band o haciendo un escaneado en modo ALL, saldréis del super RX, podréis memorizar cualquier frecuencia del modo abierto, es muy importante que no utilicéis la memoria 129*** ya que es la usada, para poner el transceptor en modo super RX.

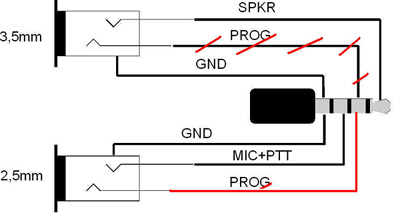

Esquema de la entrada para el interface.

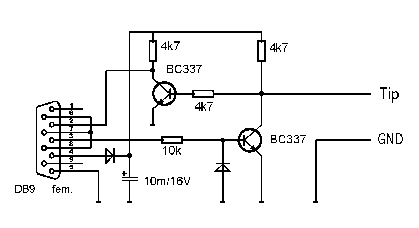

Esquema del interface.
RS-232 Conector - PC side (DTE)
1 - DCD - input/output - programmable
2 - RD - data input
3 - TD - data output
4 - DTR - output
5 - GND - signal ground
6 - DSR - input
7 - RTS - output
8 - CTS - input
9 - RI - input/output - programmable
DOWNLOAD SHOFTWARE
Mi agradecimiento a Goran Vlaski, creador del software/modificación y a mis amigos del GRILLO-QRP Club EA1ZN, EA1FBU y EA1APZ, con los que hemos realizado las pruebas.
