An old granulated carbon microphone
Un ancien microphone à grenaille de charbon
Philips 4210
|
|
|
Epoch, about 1915-1925.
These microphones were inserted in the antenna circuit
of the transmitters and must be able to sustain currents of hight intensity.
Epoque, vers 1915-1925.
Ces microphones étaient insérés dans le circuit d'antenne
des émetteurs radiotéléphoniques et devaient supporter des courants intenses.
|

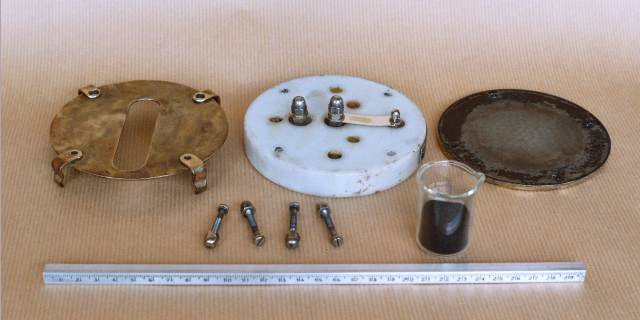

The The microphone has been dismantled and cleaned.
The ruler in front is 30 cm long.
Le microphone a été démonté et nettoyé.
La règle placée devant a une longueur de 30 cm.
|
The granulated carbon covers the area of the metal rings.
The central pad and the external ring are connected.
La grenaille de carbone recouvre la zone des anneaux de métal.
Le plot central et l'anneau extérieur sont reliés.
|
Merci à J.P. Pellat, F1HRJ pour le prêt du microphone.
|
Another 4210 microphone shown here on its stand
Un autre microphone 4210 montré ici sur son socle (Radiofilexpo 2009)
|
A propos de microphones
Entre 1908 et 1909 les lieutenants de vaisseau Colin et Jeance établissent une liaison radiophonique entre la Tour Eiffel et Villejuif... Extraits d'une note présentée à l'Académie des Sciences par le ministre de la marine suite à ces expériences.
" Plusieurs arcs alimentés sous 600 volts sont connectés en série [...] Le dispositif microphonique comporte un grand nombre de microphones à grenaille de charbon montés en série. Une extrémité de ce circuit était à la terre et l'autre en un point choisi sur le secondaire du deuxième Tesla. Les microphones sont composés d'une cavité circulaire creusée dans un bloc de marbre ou d'ardoise. La grenaille est incluse dans cette cavité... La plaque vibrante que l'on suppose aussi de matière isolante est écartée convenablement par une rondelle de métal ".
(D'après J.-C. B. Montagné, Radiofil Magazine n°53, novembre-décembre 2012.)
|
