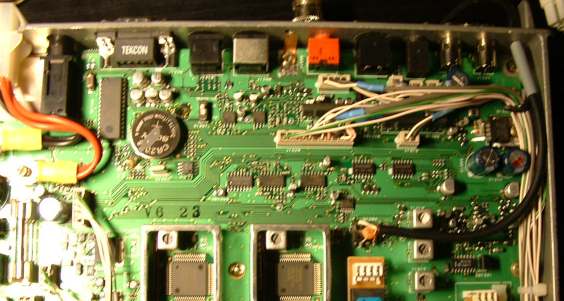

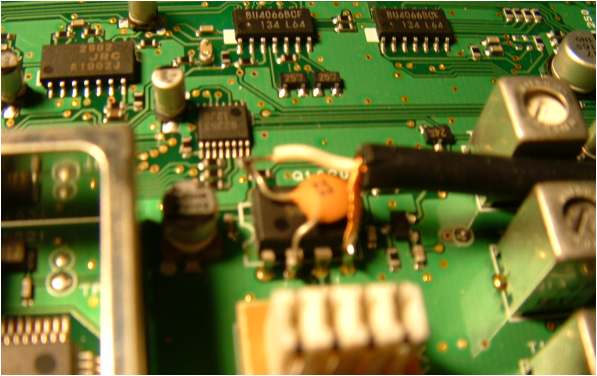

Der Yaesu FT847 hat ein ca. 11khz breites AM filter. Das signal nach den SSB/AM filtern ist auf dem audio board beim pin 2 des Q1080 ( 8-pin Käfer, nicht smd, SN18913 oderso, kaum lesbar) bei C1217 abgreifbar. Ich habe einen 22pf kondensator an pin2 angeloetet und diesen dann ueber ein flexibles koax durch ein loch in der rueckwand herausgefuehrt.
Das signal geht dann auf einen mischer (aus einem 27mhz-spielzeug handy) und wird dort mit der LO aus einem 465 Khz keramik-resonator (aus einer telefunken TV fernsteuerung) gemischt. das mischerergebnis von 12khz und 950 khz geht durch einen RC tiefpass und ueber einen trenntrafo auf die PC-soundkarte.
rechts: koax vom ft847 mit 455khz if. daempfung 1:10 unc c zum mischereingang.
rechts-oben: keramik-resonator und C's fuer die LO.
links-oben: RC-filter am mischerausgang und emitter-folower.
links: koax zur PC-soundkarte.
der mischer (mc3372) ist eigentlich ungeeignet, war aber gerade verfuegbar.
der 465 keramikresonator ist glaub ich bei conrad oder reichelt im programm.
falls eine lo von 445 verwendet wird muss in der software "flip input spectrum" angeklickt werden.
