Suite à
la lecture d’un article paru dans
la revue RADIO BYGONE, octobre 1991,
et après
contact avec l’auteur LA3BI,
F5XM a reconstruit la valise radio utilisée
par la résistance Norvégienne
LA VALISE RADIO OLGA
Historique
Durant
la dernière guerre la résistance Norvégienne a construit ses propres matériels
radio.
Le
responsable de ces fabrications était
SALVE STAUBO, fondateur de la société
HOVDING RADIOFABRIK de Oslo. A la veille de la guerre, cette société fabriquait
300 BCL par jour. Pendant la guerre, elle a continué son activité en révisant
des BCL confisqués par l’occupant jusqu’à 1000 par mois. Ces postes étaient
destinés à la population Allemande.
Le
premier poste émetteur récepteur clandestin fut fabriqué en 1943. Les pièces
étaient récupérées sur les BCL qui
étaient confiés à l’usine pour reconstruction. En effet, il était opportun
qu’en cas de capture d’un poste, on ne puisse en déceler l’origine de la
fabrication par l’utilisation de pièces
utilisées habituellement par l’usine. Ainsi les transformateurs moyenne
fréquence de la marque Hovding avaient
des boîtiers ronds. Pour les camoufler, ils étaient montés dans des boîtiers
carrés réalisés pour la circonstance. De même, les condensateurs variables
utilisés dans l’émetteur et le récepteur étaient des CV de BCL de provenance
diverses, effeuillés pour les ajuster à la valeur requise. Ce fut la même chose
pour les lampes et les boutons prélevées sur les postes confisqués ainsi que le
tube 6L6 utilisé sur l’émetteur. A l’époque, on ne trouvait pas de lampes
d’émission qui étaient considérées comme matériel subversif.
Bien
que s’appuyant sur les possibilités offertes par l’usine, les postes étaient
assemblés à l’extérieur par une équipe
de 5 à 6 personnes qui travaillaient
sur des parties spécifiques dans des locaux dispersés. En Janvier 1944,
l’équipe fut rejointe par un technicien spécialiste dans les postes radio-maritime
qui apporta son aide pour modifier les émetteurs afin de les faire fonctionner
conformément au nouveau plan de fréquence imposé par les liaisons avec
l’Angleterre.
Ainsi
furent fabriqués prés de 70 postes dans la clandestinité.
Description du matériel
Comme ses homologues anglais
de l’époque, le poste est constitué de 3 modules.
- Le
bloc d’alimentation fonctionnant sur le secteur ou une batterie de voiture de
6V, à cet effet une valve 6X5 et un vibreur sont utilisés.
- bloc
émetteur équipé d’une seule lampe 6L6. Il est piloté quartz dans la gamme de 3
à 4 Mhz et peut travailler jusqu’à 8 Mhz
en doubleur (montage TRI-TET ). Le circuit de sortie est un circuit en
PI pour un fil de 25 mètres.
Un mili-ampèremètre permet
de mesurer le courant plaque du tube. Une ampoule permet de vérifier l’accord
du circuit en PI .
- Le
récepteur est un superhétérodyne 2 gammes d’ondes courtes (3à7 Mhz et 7à16
Mhz). Il est équipé de 3 lampes doubles
ce qui permet de réaliser un poste
à 6 lampes. Le premier tube ECH21 est utilisé en changeuse de fréquence avec oscillateur local intégré. Le
second tube ECH21 en ampli FI pour sa partie pentode et en ampli BF pour casque pour sa partie triode. Le troisième
tube 6C8 (6SN7 ou 6N7) est utilisé en détecteur de produit et BFO pour la
CW ou détecteur plaque pour L’AM. La
valeur de la FI est de 465 Khz .
Les
dimensions de chaque module sont: longueur 28,5 hauteur 15,5 épaisseur 11,5 Les
modules sont installés dans une valise de 52x30x15 cm, le poids est de 12Kg
c’est un gros poste pour une valise mais pas tellement plus gros que la B2
Anglaise.
Performances :
- L’émetteur délivre une
puissance de 5 watts il est piloté par un quartz.
- Le récepteur est assez
sensible (1 microvolt en CW et 10 microvolts en AM). Sur le matériel
reconstruit par mes soins, le gain du récepteur en CW est de 95 dB. Un signal de moins 95 DBM donne 1 mW dans le
casque et un signal de moins 110 DBM est encore audible. La sélectivité est tout à fait normale pour ce genre de récepteur, un seul
étage FI réalisé avec des transfos 472 KHz de BCL d’époque (blindage 50mm).
J’ai relevé 6 KHz à 6 dB et 10 KHz à 40
dB. Son point faible est la fréquence image sur le 14 Mhz que l’on reçoit mélangé avec les stations de
radio diffusion du 15 MHz. Cela est tout à fait normal sur un récepteur qui n’a
pas d’étage HF et qui n’est qu’un BCL équipé d’un BFO.
Malgré
sa sélectivité très moyenne, l’ensemble m’a permis de réaliser de confortables
QSO sur la bande 80 mètres et 40 mètres dans de très bonnes conditions, avec
des antennes diverses, comme un fil de 10 mètres même sur la bande 80 mètre, le
soir quand la propagation est bien établie. Des liaisons avec les stations
britanniques ont été établies sans problème sur ces deux bandes.
Mes remerciements à: LA3BI pour la
communication de ses dossiers
à G3IFF du MWARS
pour ses encouragements et les essais sur l’air. Ainsi qu’a mes amis du
CHCR pour leurs conseils.
Matériel de mesure :
Voltmètre numérique
METRIX MX545
Voltmètre HF HELWETT
PACKARD 410B
Q mètre BR250A
Générateur HF
HELWETT PACKARD 606B
Compteur de
fréquence METRIX DX443A
Millivoltmètre
BF FERISOL
Oscilloscope TEKTRONIC 647A
Bird 43
Féquenemètre BC221
Bibliographie :
OLGA PROSJEKTET Erling Langemyr ,LA3BI
The story of OLGA
RADIO BYGONE October 1991, LA3BI
Les
émetteurs ondes courtes de petite puissance
E Cliquet F8ZD (1947)
Comment
recevoir les ondes courtes Giniaux (1947)
Radio
Service’’Handbook francais (1949) ’’
Radio
Amateur Handbook ARRL 1948
L’armement
clandestin P Lorain
Liste des schémas :
planche n°1

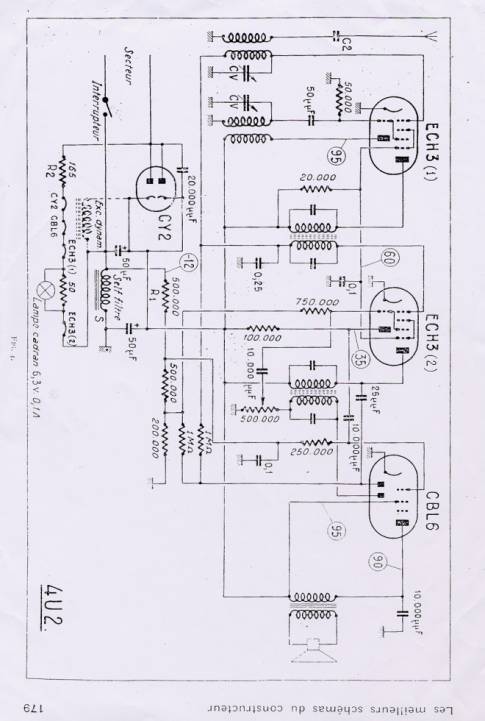

Récepteur de radiodiffusion utilisant 2xECH3 en changeuse et en FI (radio
service)
Figure

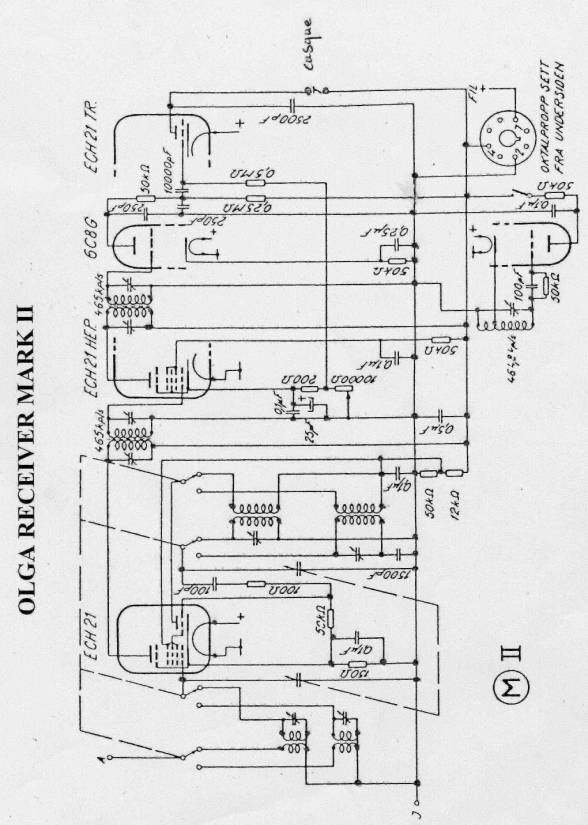

n°2 Récepteur OLGA utilisant 2xECH21 en changeuse et en FI
Figure

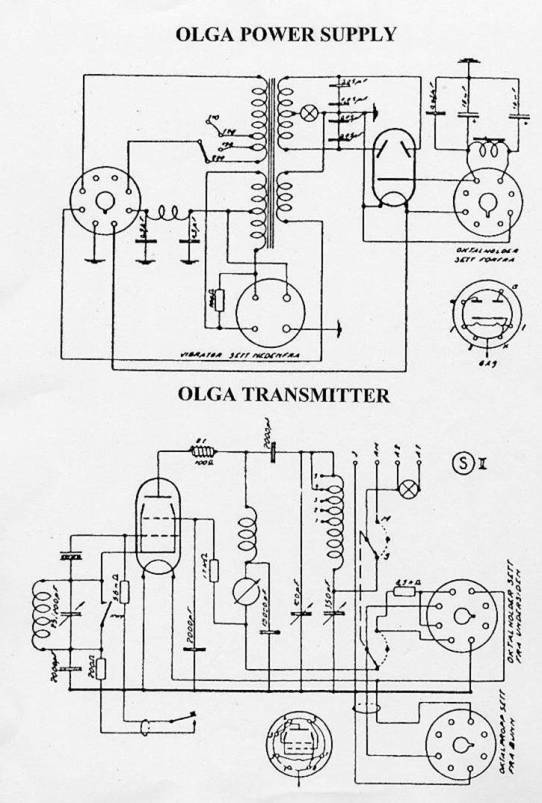

n°3 Alimentation et Emetteur
Figure
n°4 Châssis du récepteur
Figure

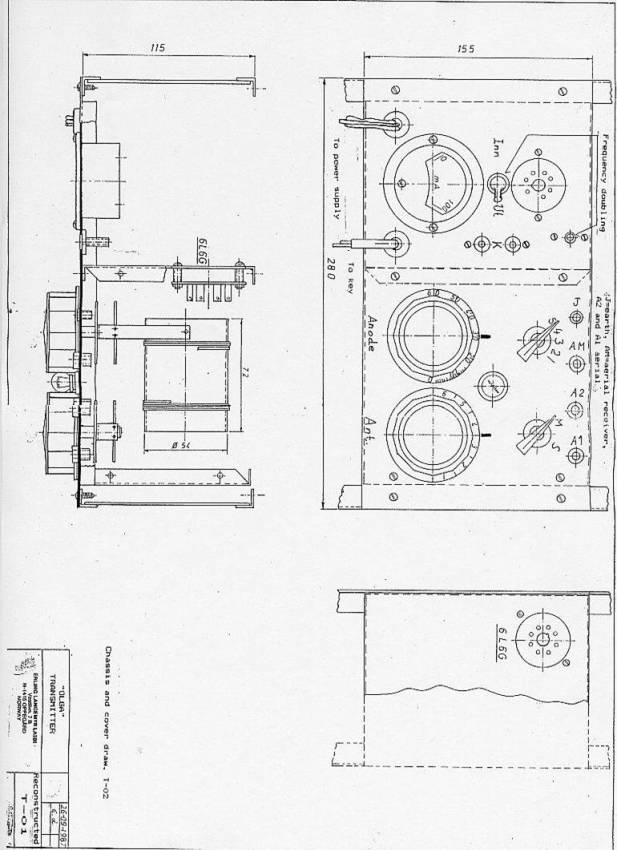

n°5 Châssis de l’émetteur
Figure
n°6 Châssis de l’alimentation
Liste des photos :

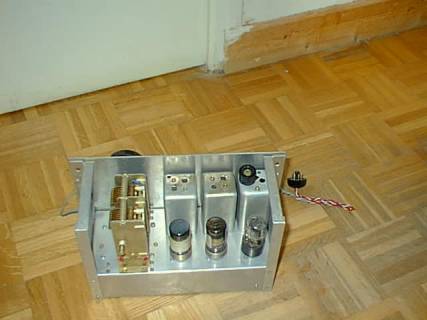

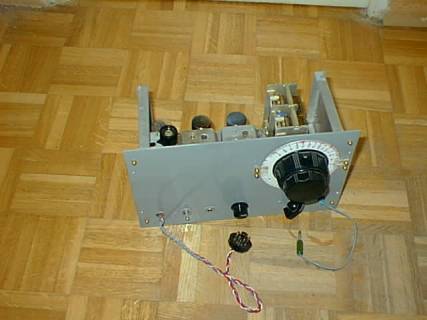

Récepteur
OLGA

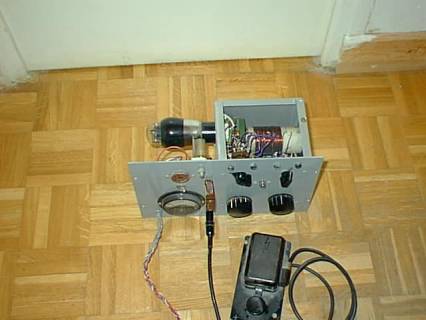

Emetteur

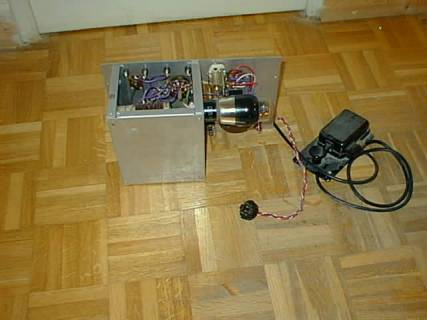

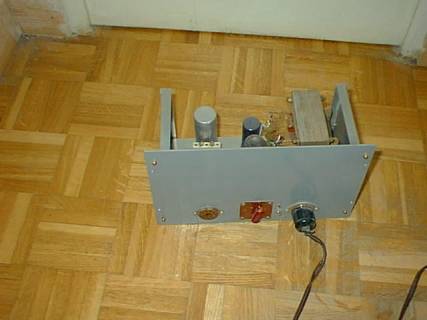

Alimentation

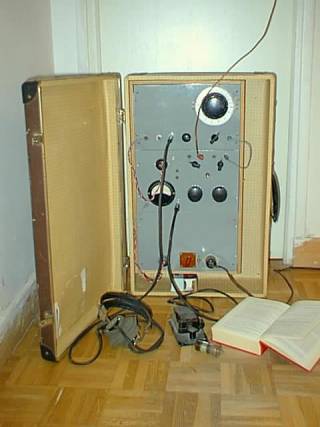

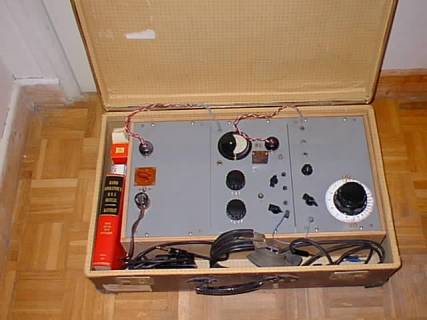

La
valise radio assemblée
Olga prête à l’emploi
MWARS : MILITARY WIRELESS - AMATEUR RADIO SOCIETY
7,
Hart Plain Avenue. COWPLAIN WATERLOOVILLE
HAMPSHIRE PO 88 RP.
CHCR : CLUB HISTOIRE ET COLLECTION RADIO
Président
: GORGIN Gilbert
3, rue
du Capitaine H. MEZAN
80160 PLACHY BUYUON.
Following the reading of an article
publishedin RADIO BYGONE
October 1991 and after contacting
the autor LA3BI F5XM has built a
radio used by the Norvegian resistance.
THE
OLGA RADIO CASE
Historical background
In the course of world War II Norwegian resistance
made up its own radio materials.
In charge of this making was SALVE STAUBO, founder of
the HOVDING RADIOFABRIK company in
Oslo. On the eve of the war, this company tuned out 300 BCL a day. During the war it carried on its activity by
overhauling per month as many a 1000 BCL which had been confiscated by the
occupying army. This sets were intended for the German population.
The first clandestine transmitter was built in 1943.
The parts were reprocessed on the receivers which were entrusted to the plan
for reconstruction. For indeed it was advisable that in case a set was captured
it should be impossible to detect the origin
of the making by using commonly used by the plan. Thus the, intermediary
frequency transformers of the Hovding make had round box; to conceal them they
were assembled in square box devised for this purpose. As well variable
capacitors used in the transceiver were CV’ of BCL’s of various origins on
which a few blades were removed in order to adjust them to the required capacitor It was the same for the tubes and
the knobs taken from the confiscated sets and also the tube 6L6 used on the
transmitter as in those days the transmitting tubes considered as subversive
materials were not available.
Although dependent on the possibilities offered by the
plant, the set were assembled outside the plant by a team of 5 to 6 persons who
worked on the specific parts in places well apart; in January 1944 a technician
specialised in maritime radio joined the team and brought his help to modify
the transmitters in order to make them work in accordance with the new
frequency plan imposed by the qso with
U.K.
That’s how about 70 set were assembles underground.
Description of the material
Like its English homologues of the time, the material is made up 3
modules.
- The power supply working on the mains or on a 6 V
car battery. To that end a rectifier 6X5 and a vibrator are used.
- The transmitter block equipped with one 6l6 valve.
It is a quartz controlled in the 3 to 4 Mhz and can work as far as 8 Mhz in
dubbing (TRI-TET assembly). The output network is a PI network for a 25 meter
wire.
A milli-amperemeter enables one to measure the plate
current of the tube, a bulb enables one to check the tuning of the PI network.
The receiver is a superheterodyne with to short wave ranges (3 to 7 Mhz and 7
to 6 Mhz). It is equipped with three double tubes, which makes it possible to
achieve a 6 tube set.
The first ECH 21 tube is used as a frequency converter
with a local built-in oscillator. The second ECH 21 tube is used as an IF amplifier for its pentode part and an AF
amplifier for headset, for its triode part. The third 6C8 (6SN7 or 6N7) tube is
used as a product detector and BFO for the CW or plate detector for the AM. The
value of the I.F is 465 Khz .
The size of each module are : length 28,5, height 15,5,
thickness 11,5 . The modules are set in a 52x30x15 cm , the weight is 12Kg. It
is a big radio set for a case, but no so very big as the English B2.
Performances
- The transmitter delivers a 5 watt power and it is a
quartz controlled.
- The receiver is fairly sensitive (1 microvolt in CW
and 10 microvolts in AM). On the equipment i myself rebuilt, the receiver gain
in CW is 95 dB. A minus 95 DBM signal give 1 mw in the headset and a mimus 110 DBM
signal is still audible.
The selectivity is quite normal for this kind of one
stage IF receiver achieved with a 472 Khz old BCL transformer (screening 50 mm)
I raised 6 Khz at 6 dB and 10 Khz at 40 dB. Its weak point is the picture
frequency on the 14 Mhz which received which has no HF stage and is but a BCL
equipped with a BFO.
In spite of its quite medium selectivity, the whole of
it enables me to achieve comfortable QSO on the 80 meter and 40 meter range in
very good conditions with various aerials such a 10 meter wire even on the 80
meter band in the evening when the
propagation is steady. Connections with British stations have been conveniently
established on this two bands.
Thanks to LA3BI for
communicating his files, to G3IFF of MWARS for his encouragement’s and air trials, as well as to my friend of the
CHCR for their advice.
Measuring
equipment :
Digital voltmeter METRIX MX545
HF voltmeter HELWETT PACKARD 410B
HF Generator HELWETT PACKARD 606B
Frequency meter METRIX DX443A
Millivoltmeter AF FERISOL
Oscilloscope TEKTRONIC 647
Bird 43
Frequency meter BC221
Bibliography :
OLGA PROSJEKTET Erling Langemyr ,LA3BI
The story of OLGA
RADIO BYGONE October 1991, LA3BI
Les
émetteurs ondes courtes de petite puissance
E Cliquet F8ZD (1947)
Comment
recevoir les ondes courtes Giniaux (1947)
Radio
Service’’Handbook francais (1949) ’’
Radio
Amateur Hanbook ARRL 1948
L’armement
clandestin P Lorain
List of diagrams :
Figure n°1 : BCL receiver using
2xECH3 in converter and in IF (radio service)
Figure n°2 : OLGA receiver using 2xECH21 in converter
and in IF
Figure n°3 : supply and transmitter
Figure n°4 :
receiver subframe
Figure n°5 :
transmitter subframe
Figure n°6 :
supply subframe
List of the photos :
OLGA receiver
transmitter
supply
The assembled radio case
Olga ready to
run
MWARS
: MILITARY WIRELESS - AMATEUR RADIO SOCIETY
7,
Hart Plain Avenue. COWPLAIN WATERLOOVILLE
HAMPSHIRE PO 88 RP.
CHCR : CLUB HISTOIRE ET COLLECTION RADIO
Président
: GORGIN Gilebert
3, rue
du Capitaine H. MEZAN
80160
PLACHY BUYUON.
FIGURE N°1
FIGURE N°2
FIGURE N°3
FIGURE N°4
FIGURE N°5
FIGURE N°6
RECEPTEUR OLGA / OLGA RECEIVER
Vue arrière / rear
view
Vue de face / front
view
EMETEUR / TRANSMITER
Vue de face / front
view
Vue arrière / rear view
ALIMENTATION / POWER
SUPLY
Vue de face / front
view
Vue arrière / rear
view
VALISE RADIO ASSEMBLEE /
ASSEMBLED RADIO CASE
OLGA PRETE A L’EMPLOI / OLGA
READY TO RUN
