Progetti e Sperimentazione  Antenna Barattolo 5,8 Ghz

Parabola primo fuoco 60cm



Ho desiderato da tempo di realizzare la ricezione su una parabola primo fuoco da 60, non avendo trovato nulla su internet come fare ho richiesto ad un amico di Torrida di Siena, Alberto I5ECU che un buon costruttore di PROGETTI ed antenne, le chiesi di poter realizzare una parabola a primo fuoco sui 5,8Ghz, se avesse dei disegni di crearmi un illuminatore a barattolo per la banda 6 cm.

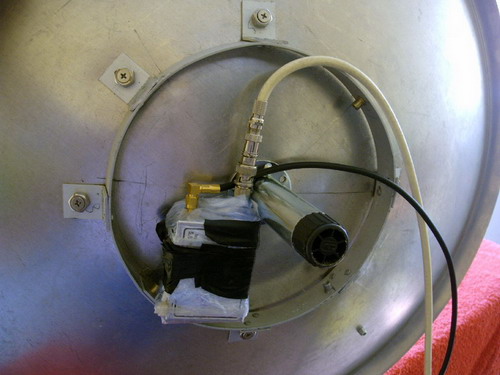

Dietro il convertitore di Sabatini I2SG

La posizione del Barattolo

http://xoomer.alice.it/atv_it/atv/para24/fuoco.jpg

http://xoomer.alice.it/atv_it/atv/24%20antennina.htm

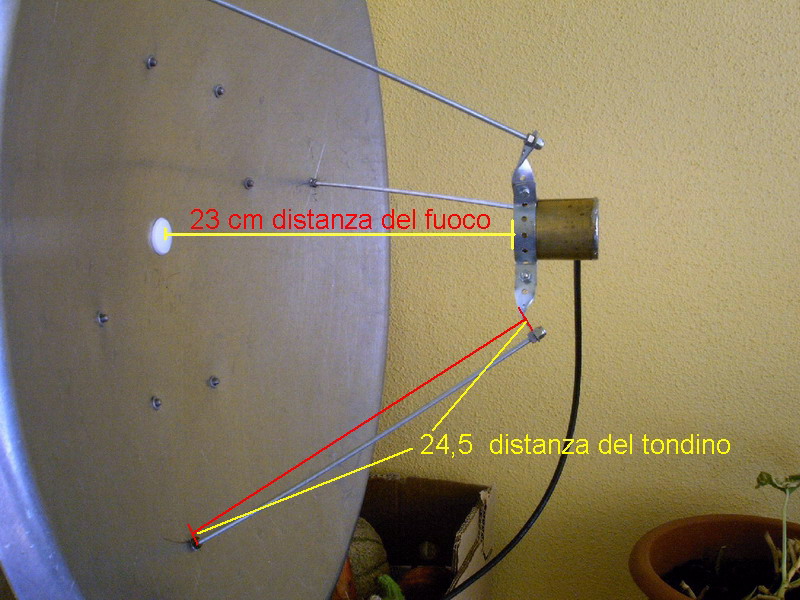

Per sapere ciò!!! come fare ad avere il primo fuoco del barattolo in parabola, sono due cose diverse, sulla parabola si calcola di trovare il fuoco per la centratura, si misura per la grandezza parabola, e la profondità, per la centratura del barattolo, sulla foto si vedere da dove e la distanza del fuoco, ed composta da dove inizia il barattolo, riferimento vedi foto
http://xoomer.alice.it/atv_it/atv/6cm/fuoco58.jpg

    si calcola: D x D :  P x F16  : D

Conoscendo il diametro della parabola potremmo calcolare il fuoco sarà anche quello che ci permetterà di determinare il valore di    ( P ) Profondità ,  dal  mio caso ho 9,5  cm,  perciò il calcolo avviene ricavata con la seguente

formala  : y=4 D x (f/D)

  • D è il diametro della parabola
  • f il fuoco
  • x,y coordinate del punto P generico

Formula P = D x D : ( 16 x F )
Parabola da 60
Diametro D x D 60 X 60 =3.600
Profondità P 9.5 x F16 = 152
Diametro  3.600 : 152 = (
23.68421052
IL rapporto la misurare fra al centro della parabola, al inizio del barattolo vedi disegno, fattore di FUOCO la lunghezza e pari di 23,5 oppure 24 cm esatti.

IL valore possiamo arrotondare a 24 cm, perché la profondità  della parabola  influisce sul guadagno e anche il rumore,  rimane che il rapporto D/F dentro il limite da noi indicato cioè 23 cm, otteniamo sempre alto rendimento e bassa cifra di rumore.

Per il barattolo si deve considerare la frequenza di lavoro ed calcolare la distanza dell'antenna ed il diametro che si usa, ad questo punto si fa il ferimento ad una formula vai qui ed fai tutte le prove sempre da considerare la frequenza di lavoro.
http://www.saunalahti.fi/elepal/antenna2calc.php

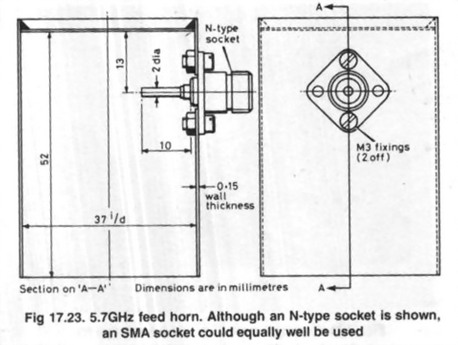

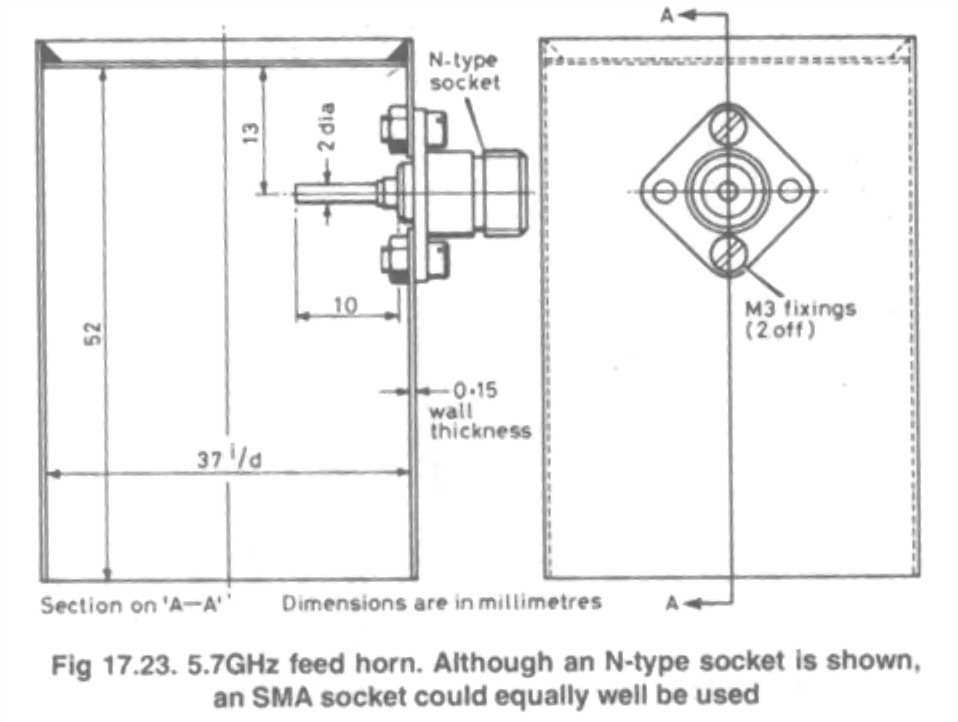

Disegno da realizzare rispettare le misure<7a>






La distanza della flangia per il barattolo ed fuoco

 La distanza del BARATTOLO

Come avviene costruzione della flangia per il Barattolo

Bacchetta da 10x2 cm

Tagliare 3 pezzetti ad 12 cm

Misurare una distanza di 1,7 cm

Piegare ad 90° gradi

Sagomare a "metta" luna

Ripiegare ad una distanza 4 cm

Piegare come la foto

Portare il lavoro come la foto

Girare in un senso a metta

Riportare la centratura ed allineare

Ripiegare ad un angolo di 30 gradi

turbo da 40 per portare il cerchio

La centratura e sagomare

La sua formazione finita

Qui finita ed sagomata

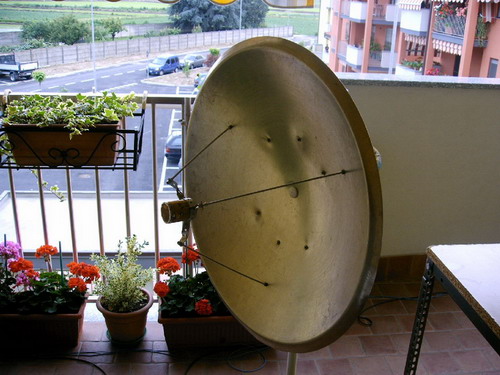

Parabola da 60 cm

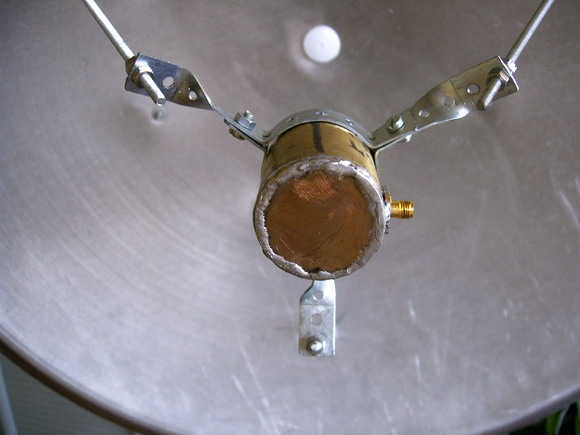

Barattolo con il convertitore

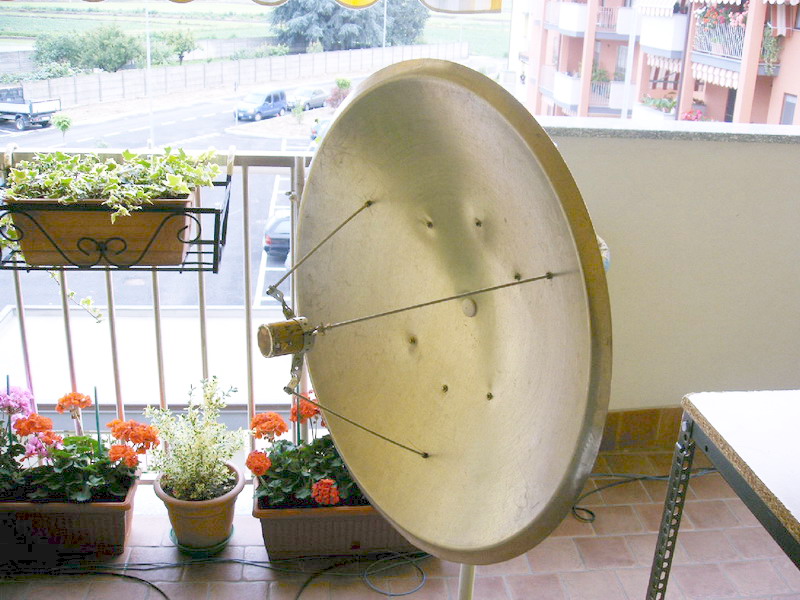

Primo fuoco sulla parabola 23 cm

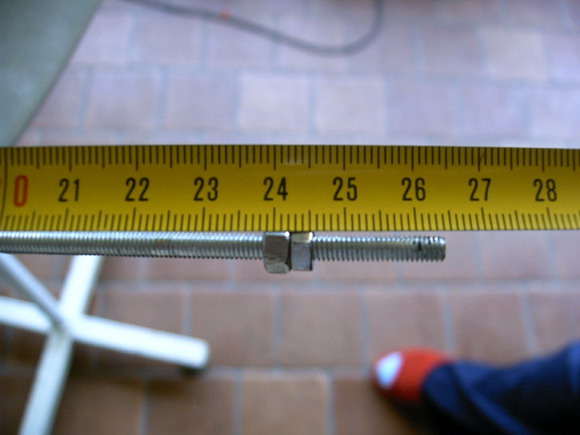

Le distanze dei tondini ad 24,5cm

Un piede di una cucina

Come avviene fissata al centro

Si vede la "verità"

Prove effettuate ad una

distanza 135km con la pioggia

Ecco il risultato OTTIMO
