Monoscopio

Terza edizione di  IK1HGI

Dal progetto realizzato dall'autore F1UBZ Marty, Questo lavoro è partito dall’ottima realizzazione di Carlo IW2FYT il quale si è ispirato al progetto di F1UBZ. La descrizione del progetto di Carlo si può trovare su sito iw2lfd/progetti/Monofyt.htm.
Il circuito del monoscopio è composto su una Eprom (27C4001) da creare per la masterizzazione delle immagine

con il programma del autore Matiz F5UBZ che nella sua conversione crea un file xxx.bin da collegare dentro la Eprom.

La parte de circuito RGB Encoder Sony CXA1645 per la visualizzazione dell’immagine a colori. ad questo punto la ditta MOTOROLA, non produce più integrato CXA1645.


Carlo IW2FYT ha ottenuto la qualità del monoscopio sempre con integrato Sony CXA1645, ha ottenuto la qualità dei colori vedi (foto) ormai diventato introvabile o ed un costoso, si trovano CXA1645 in SMD, per ottenere sempre lo stesso rendimento, del monoscopio.

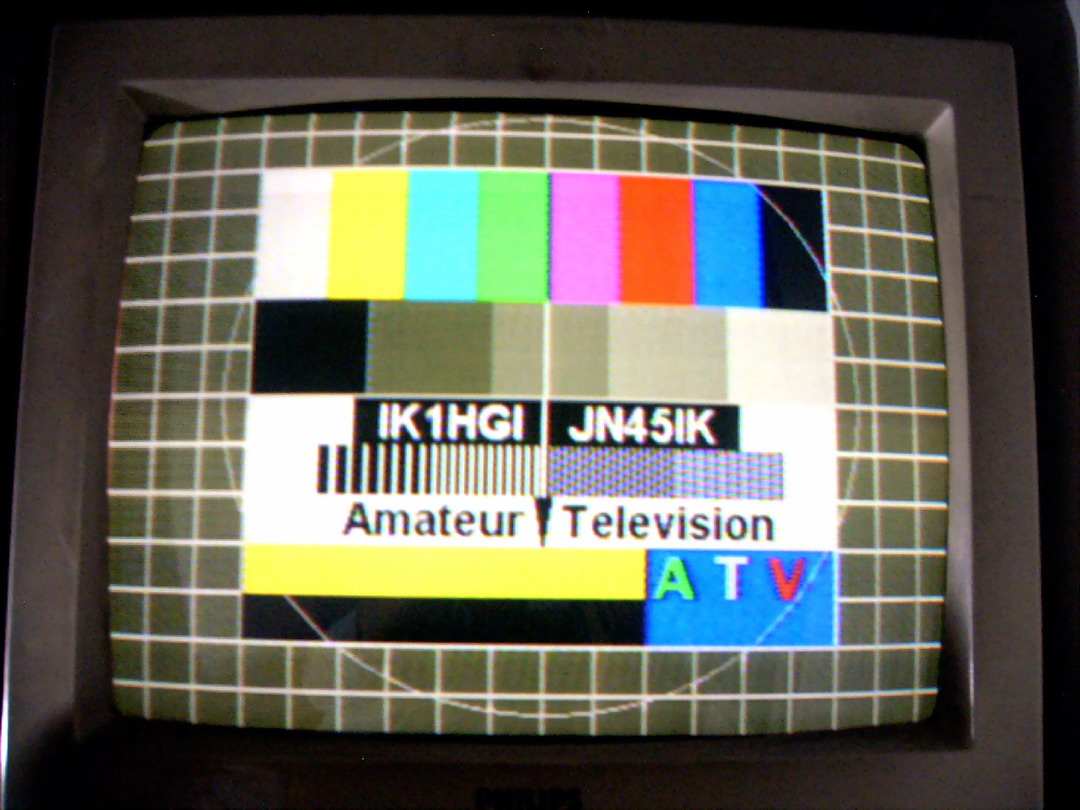

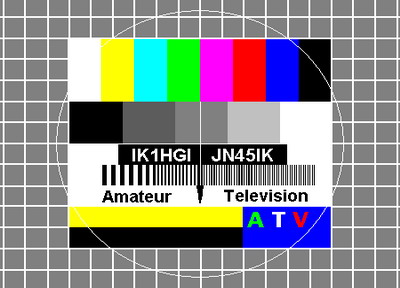

Nella Eprom vengono memorizzati due immagini diversi vedi ( (foto) ) sul monoscopio verrà convertito in formato Binario che verrà memorizzata sulla EPROM "27C4001" Successivamente ho realizzato una versione di diverso sistema con i colori a barre vedi progetto Nella mia prima versione ed arrivata integrato con il integrato MOTOROLA MC1377, cosi avendo buttato via CXa1645 del suo costo molto alto, mi sono accidentato ad realizzare una nuova basetta per il monoscopio con il integrato MC1377 dopo tanti monoscopi già realizzati da altri OM per ATV, la proposta che ho avuto in mente da anni di poter realizzare il monoscopio quadrato come quello che si usava da 20 anni fa della in TV della Svizzera cosa che mi pressava di fare qualcosa di diverso di quelli che già abbiamo in solito per trasmettere un TEST di trasmissione, del suo aspetto vivo del colori e la qualità sul sistema di progettazione e stato realizzato un nuovo schema, di colori come si presentano in formato RGB, nella qualità di monitoraggio come quello della Svizzera, più o meno di cui il progetto e stato modificata utilizzando il solito integrato da 6€ assecondo dei casi nei vari negozi, rispetto del CXA1645 il suo costo si và in torno 25€.

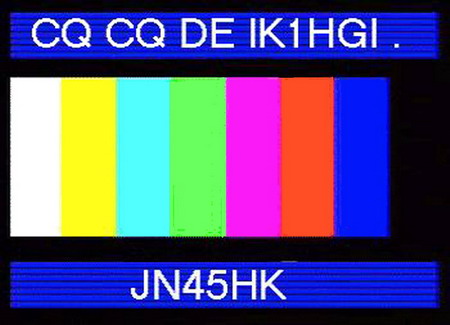

Monoscopio prove di trasmissione
Monoscopio digita

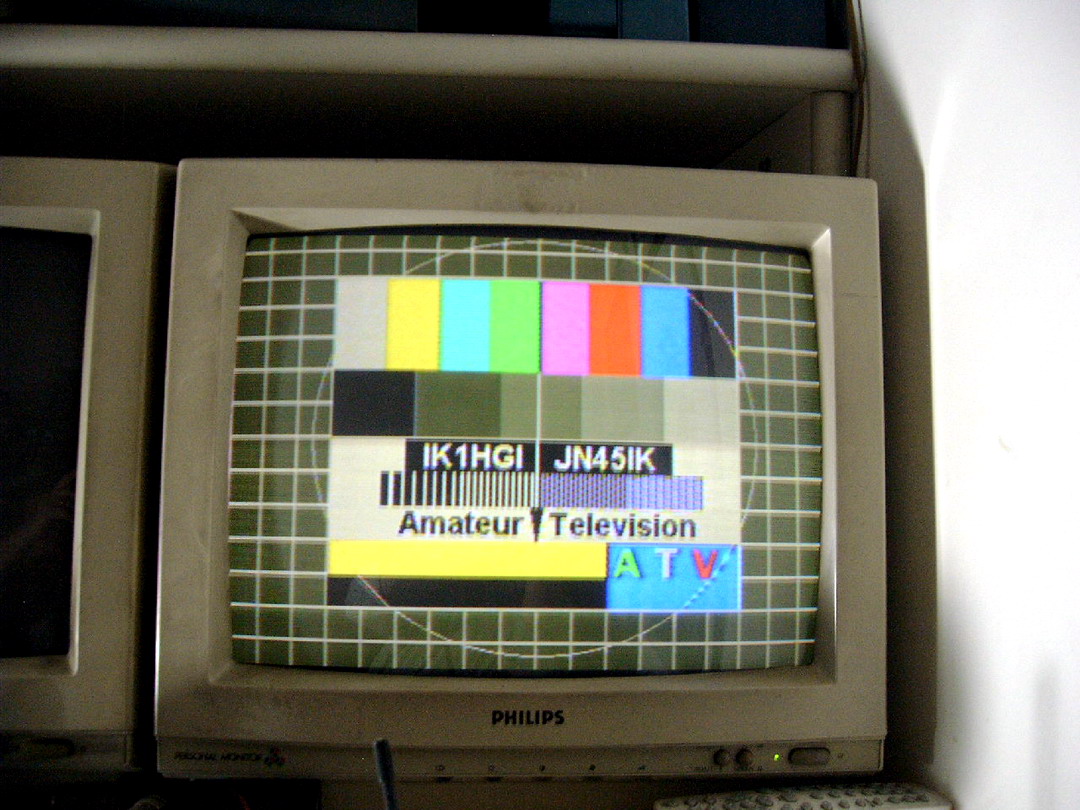

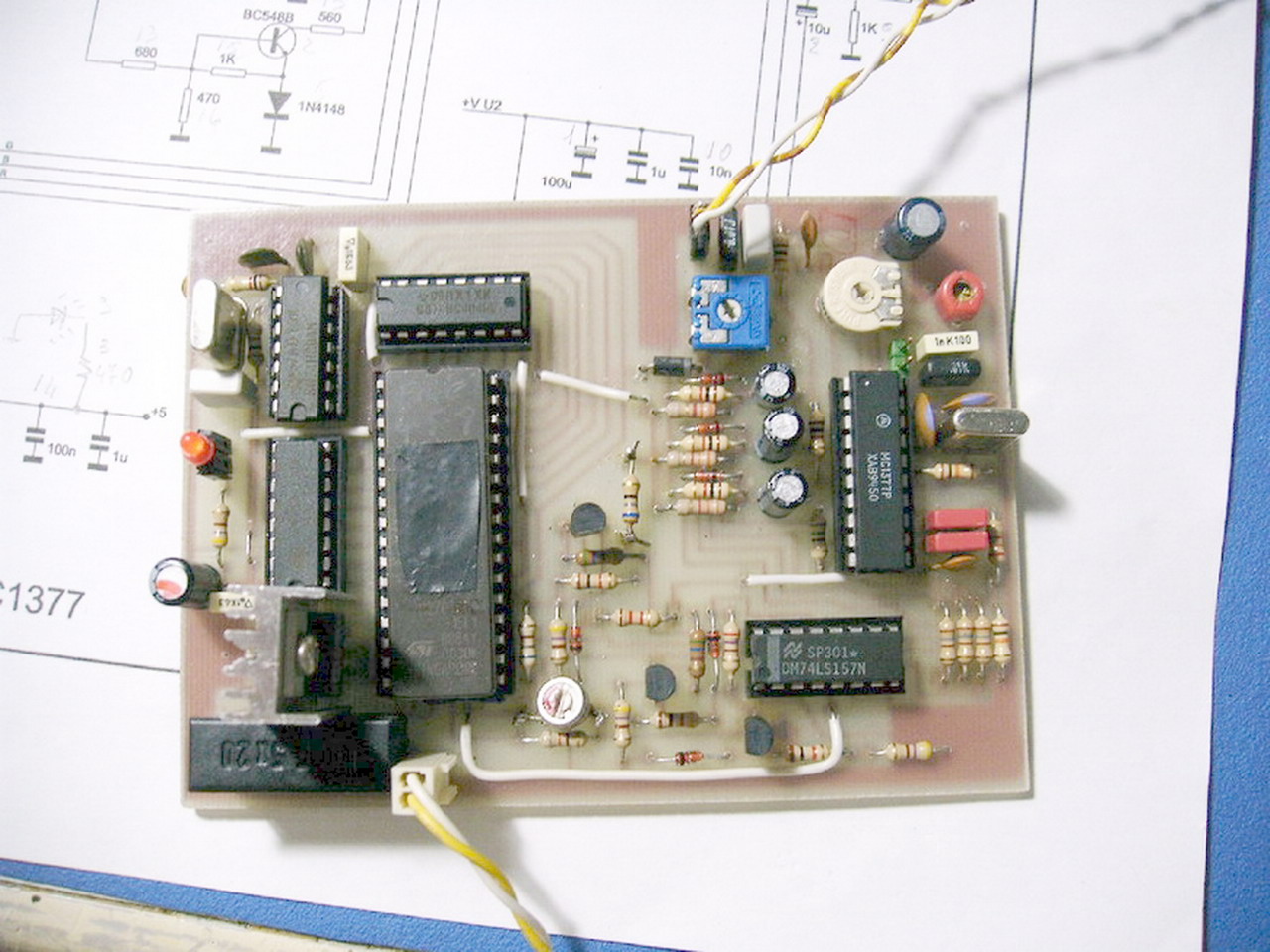

La versione conclusa finita e collaudato



Nella Eprom vengono memorizzati due monoscopi commutabili a nostra scelta. la prima versione ed arrivata  anche la 3° relazione con un integrato della MOTOROLA MC1377, dopo tanti monoscopi già realizzati da altri OM  ATV, la proposta che ho avuto in mente da anni di poter realizzare il monoscopio quadrato come quello che si usava da 20 anni fa della svizzera cosa che mi pressava di fare qualcosa di diverso di quelli che già abbiamo in solito per trasmettere un TEST di trasmissione viene  migliorata, del suo aspetto visivo della qualità sul sistema di progettazione e stato realizzato un nuovo schema, e i colori si presentano  in RGB della qualità di monitoraggio come quello della Svizzera , più o meno di cui il progetto e stato modificata chi è interessato può prelevare.



Chi è interessato può prelevare il file originale del francese monoscopio sul sito ufficiale.



 I colori del monoscopio come creare

 monoscopio_rai.htm





Elenco di componenti



 27pF  C23  100n R30
 47pF  C6 C7  1m R2
 56pF C9 C24  75 R26
 220p  C17 C18  100 R8
 1n  C16  100 R11
 1nF C14  390 R4 R5
 10nF  C15 C20  470 R3 R10 R18 R20
 100nF  C5 C8 C10 C12 C13 C21C22  500 R13
 10µF 25V  C2 C3 C4  680 R7
 10µF 25V  C19  820 R12
 100µF 25V C1  1K R9
 4-30pF CV1 C11  1k R1 R17 R19 R23 R27 R28 R29 R33
 1N4007  D8 D9  3K3 R32
 1N4148  D1 D2 D3  3k3 R14 R15 R16 R24 R25
 1N4148  D5 D6 D7  4k7 R21 R22
 LED D4  10k R6
 IN 12+  P2  56k R31
 Jamper  P3  27C4001  U1
 OUT VIDEO  P1  74CH04 U5
 7805  Q1  74SL157  U2
 7812  Q5  74hc00  U4
 BC548B Q2 Q3 Q4  74hc590  U3
 50K V1  MC1377 U6
 4.433MHz  X1  220  V2
 8MHz  X2

MONOSCOPIO NUOVA SERIE di IW2FYT



IL progetto del monoscopio dell'autore F1UBZ  e stato realizzato un NUOVO MASTER le modifiche,  nella prima versione riportava il fondo con un colore di grigio scuro sembra neretto, in questa versione sono estate riportate alcune modifiche fatte di un  carissimo amico IW2FYT Carlo, ha realizzato il fondo di colore grigio variabile come si presenta il monoscopio quello della RAI, le modifiche fatte da Carlo, vengono  inserti 3 transistor, 12 di resistenze, 3 diodi, hai piedini della EPROM 13-15-18, vengono fatte le seguenti modifiche, osservando  lo schema quello  originale l'uscita della EPROM i piedini indicate eseguano sull'integrato 74HC157 in cui l'immagine veniva il fondo sul neretto, con il sistema modificato (vedi foto) sul piedini indicati 13-15-18 con le resistenze da 680 ohm il piedino 16 del 74LS157, ho inserito un trimer che mi permette di dare più luminosità assecondo con  la soglia dell' uscita dei piedini 4-7-12 (blu, rosso, verde) con questo sistema si ha il fondo in grigii, dal suo integrato originale 74HC157 viene sostituito con il 74LS157.



Qui ho messo dei monoscopi basta mettere il nome desiderato click qui  scaricare il programma di conversione mireubz, informazione segui sotto.

click

La procedura di scrittura è molto semplice ho utilizzato PaintShopPro, o altro programma, per inserire una scritta da voi, salvate l'immagine con le dimensioni 400 x 288 la dimensione del file 345.654 byte, in formato xxx.bmp, non modificare l'originale per eventualità di errore, fate  una copia per maggior sicurezza, una volta fatte le modifiche,  lanciate il programma del AUTORE MIREUBZ, la procedura come  esegue, esempio:

1) Converte l' immagine mo1.bom

2) Converte l' immagine mo2.bom

Converte l'immagine in binario ( test.bin )

3) Verifica l'immagine sullo schermo ( 1foto 2foto

4) Uscita del programma

Download immagini Mo1.zip 55k

Download immagini Mo2.zip 55k

click

 Questa immagina non si deve scrivere nulla in cui e il formato del colore di fondo si possono creare 4 tipi colore di fondo come viene illustrata sotto

  MARRO       VIOLA         BLU       VERDE

QUESTI COLORI SI FORMANO I COLORI Di

GRIGIO Di FONDO

Download programma e foto da convertire

Le immagini hanno un sistema diverso dell'originale, di cui le 2 foto una volta convertito le 2 immagini come vedete sulla foto non sono come si vedono in realtà  bersi una volta convertito le due immagini forniscono un vero monoscopio. (foto)

click

Altri immagini diversi



Download immagini Beacon.zip 11k



Download programma e foto da convertire











click

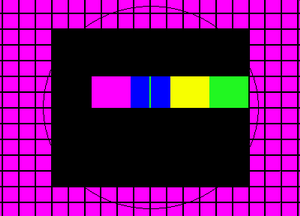

Questa immagina non si deve scrivere nulla in cui e il formato del colore di fondo si possono creare 4 tipi colore di scegliere il fondo come viene illustrata sotto, si deve colorare nella parte viola

       Nero   Magenta  BLU     Giallo   VERDE



QUESTI FORMANO I COLORI DI GRIGII DI FONDO

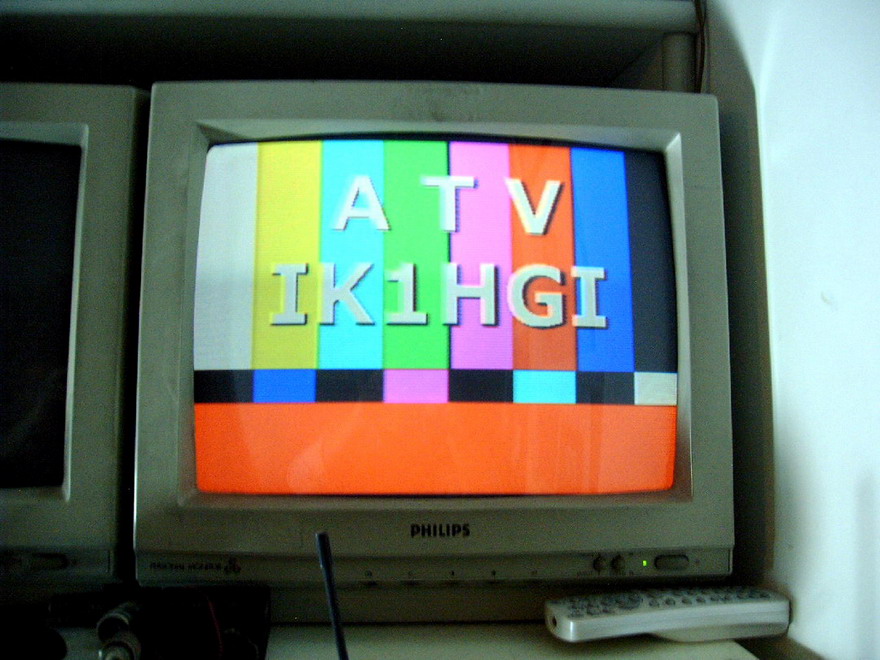

Questi sono i miei monoscopi

Questi sono i miei monoscopi

Prima di inserire i componenti assicurarsi che avete fatto i varie ponticelli indicati sullo schema.

Download 1377comp.pdf  72k

Il disegno e in fase di  costruzione

Download Elettrico pdf 330k

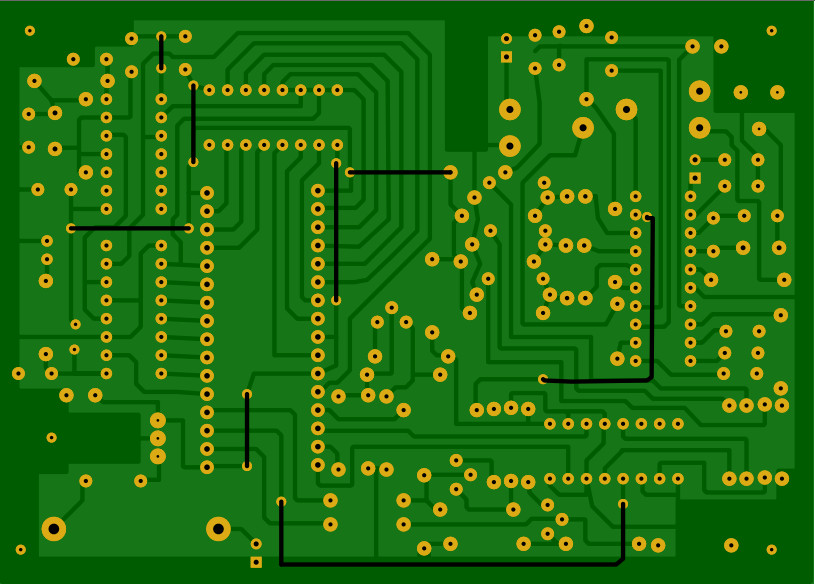

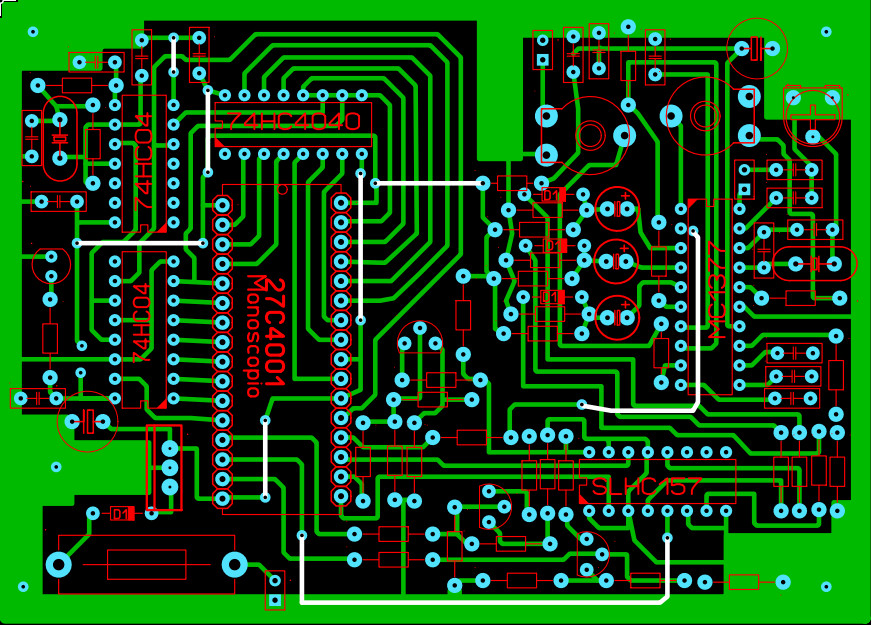

Dal master originale del francese F1ubz Marty, sono state modificate le parti per i colori sul master originale, il circuito misura 72*109mm

Download  Master1.pdf 338k

Monoscopi

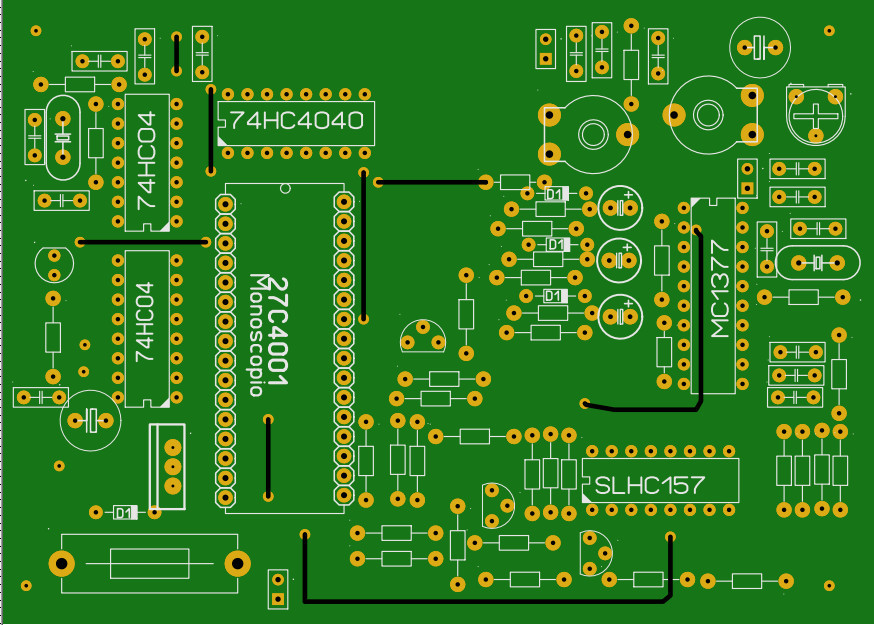

Master lato componenti prima di realizzare il montaggio collegare i ponticelli indicate sulla foto,   Download   Master2.pdf 272k



Monoscopi

Mi rimane altro che augurarvi buon lavoro saluti  ik1hgi Antonio
