OK2KBA antenna measurement | ||||||||||||||||
Date | 28.10.2000 | |||||||||||||||
Place | near Býšovec | |||||||||||||||
Antenna | DL6WU 10 el. (OK2VMD product) | |||||||||||||||
Conditions | level measurement | - antenna OK1KRC (Zach) | ||||||||||||||
- level indicator AD8307 ( 100mV/1dB; 10V ~ +10dBm) | ||||||||||||||||
transmitter | - R2CW | |||||||||||||||
distance ~150m | ||||||||||||||||
Background | ~3.3V | ( DC voltage output from level indicator with AD8307 ) | ||||||||||||||
First measurement | Impedance measurement | |||||||||||||||
Angle [º] |
Vout [V] |
Conditions | measure at the end of feed cable | |||||||||||||
0 | 7.54 | Frequency | PSV | |||||||||||||
30 | 5.74 | 140.0 MHz | < 1.1 | |||||||||||||
60 | 4.40 | 144.3 MHz | < 1.6 | |||||||||||||
150.0 MHz | < 1.1 | |||||||||||||||

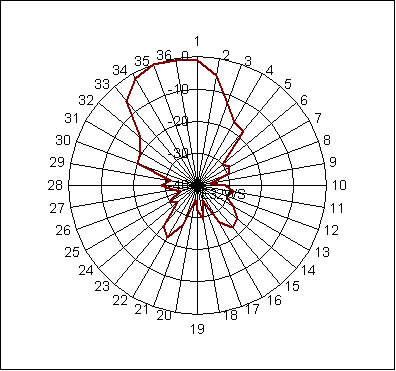

Measurement | ||||||||||||||||
Max.
level [V] |
Angle [º] |
Vout [V] |
[dB] | |||||||||||||
7.51 | 0 | 7.38 | -1.3 | |||||||||||||
10 | 6.99 | -5.2 | ||||||||||||||
20 | 6.2 | -13.1 |
|
|||||||||||||
30 | 5.78 | -17.3 | ||||||||||||||
40 | 5.7 | -18.1 | ||||||||||||||
50 | 4.53 | -29.8 | ||||||||||||||
60 | 4.66 | -28.5 | ||||||||||||||
70 | 4.55 | -29.6 | ||||||||||||||
80 | 3.9 | -36.1 | ||||||||||||||
90 | 4.38 | -31.3 | ||||||||||||||
100 | 4.66 | -28.5 | ||||||||||||||
110 | 4.46 | -30.5 | ||||||||||||||
120 | 4.77 | -27.4 | ||||||||||||||
130 | 5.12 | -23.9 | ||||||||||||||
140 | 5.22 | -22.9 | ||||||||||||||
150 | 4.83 | -26.8 | ||||||||||||||
160 | 4.02 | -34.9 | ||||||||||||||
170 | 4.6 | -29.1 | ||||||||||||||
180 | 4.3 | -32.1 | ||||||||||||||
190 | 3.95 | -35.6 | ||||||||||||||
200 | 4.77 | -27.4 | ||||||||||||||
210 | 5.37 | -21.4 | ||||||||||||||
220 | 5.15 | -23.6 | ||||||||||||||
230 | 4.32 | -31.9 | ||||||||||||||
240 | 4.49 | -30.2 | ||||||||||||||
250 | 4.06 | -34.5 | ||||||||||||||
260 | 4.29 | -32.2 | ||||||||||||||
270 | 4.62 | -28.9 | ||||||||||||||
280 | 4.35 | -31.6 | ||||||||||||||
290 | 5.5 | -20.1 | ||||||||||||||
300 | 5.57 | -19.4 | ||||||||||||||
310 | 5.83 | -16.8 | ||||||||||||||
320 | 6.92 | -5.9 | ||||||||||||||
330 | 7.35 | -1.6 | ||||||||||||||
340 | 7.51 | 0 | ||||||||||||||
350 | 7.44 | -0.7 | ||||||||||||||
360 | 7.28 | -2.3 | ||||||||||||||
|
||||||||||||||||
Modified | 0 | 7.44 | -0.7 | |||||||||||||
(0º correction) | 10 | 7.38 | -1.3 | |||||||||||||
20 | 6.99 | -5.2 | ||||||||||||||
30 | 6.2 | -13.1 | ||||||||||||||
40 | 5.78 | -17.3 | ||||||||||||||
50 | 5.7 | -18.1 | ||||||||||||||
60 | 4.53 | -29.8 | ||||||||||||||
70 | 4.66 | -28.5 | ||||||||||||||
80 | 4.55 | -29.6 | ||||||||||||||
90 | 3.9 | -36.1 | ||||||||||||||
100 | 4.38 | -31.3 | ||||||||||||||
110 | 4.66 | -28.5 | ||||||||||||||
120 | 4.46 | -30.5 | ||||||||||||||
130 | 4.77 | -27.4 | ||||||||||||||
140 | 5.12 | -23.9 | ||||||||||||||
150 | 5.22 | -22.9 | ||||||||||||||
160 | 4.83 | -26.8 | ||||||||||||||
170 | 4.02 | -34.9 | ||||||||||||||
180 | 4.6 | -29.1 | ||||||||||||||
190 | 4.3 | -32.1 | ||||||||||||||
200 | 3.95 | -35.6 | ||||||||||||||
210 | 4.77 | -27.4 | ||||||||||||||
220 | 5.37 | -21.4 | ||||||||||||||
230 | 5.15 | -23.6 | ||||||||||||||
240 | 4.32 | -31.9 | ||||||||||||||
250 | 4.49 | -30.2 | ||||||||||||||
260 | 4.06 | -34.5 | ||||||||||||||
270 | 4.29 | -32.2 | ||||||||||||||
280 | 4.62 | -28.9 | ||||||||||||||
290 | 4.35 | -31.6 | ||||||||||||||
300 | 5.5 | -20.1 | ||||||||||||||
310 | 5.57 | -19.4 | ||||||||||||||
320 | 5.83 | -16.8 | ||||||||||||||
330 | 6.92 | -5.9 | ||||||||||||||
340 | 7.35 | -1.6 | ||||||||||||||
350 | 7.51 | 0 |
