1. Eenvoudige zelfbouw-interface voor digimodes

Sinds enkele jaren zijn de radioamateurs vertrouwd met het gebruik van de soundcard van hun PC, als interface naar de transceiver toe, voor het gebruik van allerlei digitale modes.
Je kan zo'n toestelletje kopen of zelf bouwen. Het KTK-team ON6HH, ON6XB, ON7KZ EN ON4PQ, heeft destijds een printje ontworpen en bestukt dat zeer goede resultaten leverde.
Zelf heb ik er later eentje in mekaar gestoken dat minder onderdelen bevat en met gewone "gaatjesprint" werkt. Omdat het mij veel voldoening schonk wil ik hieronder het schema en de praktische uitvoering laten zien.
Zelf gebruik ik het bakje voor TELEX, PSK31 en SSTV. Behalve de windowsprogramma's mmsstv, digipan. zakanaka, winpsk enz., beschik ik ook over de LINUX-programma's gMFSK, qSSTV, Fldigi, enz.

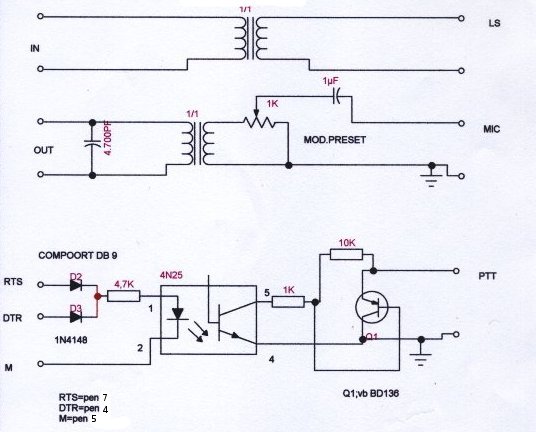

schema


Zoals je kan zien wordt er slechts één optocoupler gebruikt, en kan, voor het bedienen van de PTT gebruik gemaakt worden, van zowel een spanning op de DTR of op de RTS pin van de COM-poort. De meeste programma's gebruiken sturing via DTR.
Afhankelijk van de gebruikte PC kan het noodzakelijk zijn een ontkoppelcapaciteit van 30 tot 50 pf aan te brengen over de "IN".

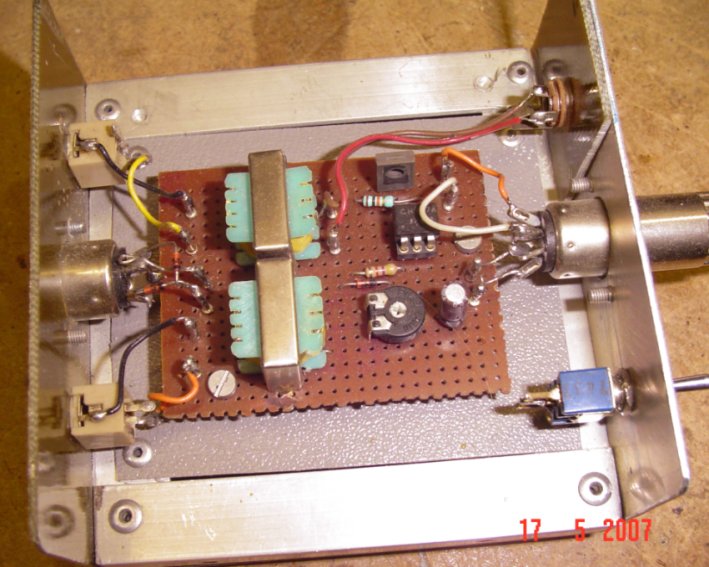

interface

Je kan aan de achterzijde evenuteel de pluggen weglaten en direct met de kabels naar binnen komen maar dat is ieder zijn goesting natuurlijk. Vergeet bij een eerste test niet het gebruikte programma juist in te stellen alsook de audiokaart. (Staat de audio-in b.v. niet op "mute"?)

Succes met de nabouw!

Yves, on4nbc

Bibliografie: 't Guldenspoortje apr-mei-juni 2002 P.5
                      CQ/QSO dec. 2002 P.11
