Vídeo ID do MixW2
E para minha grande surpresa, o meu sistema MCMTHELL foi aproveitado
no excelente programa MixW2
, como identificador Vídeo ID, que pode ser configurado para ser
transmitido antes ou depois de uma imagem SSTV. Na verdade, este sistema
pode ser usado como identificador em muitas outras modalidades, desde que
seja usado um espectrograma deslizante vertical (waterfall) para a recepção,
como é o caso para facilitar a sintonia em modalidades digitais
como PSK31, MT63 etc...
No dia 3 de Maio 2001, Nick UT2UZ estava ao telefone com seu
colega Denis UU9JDR (autores do programa MixW), com o audio do seu
Icom fechado e sintonizado por volta de 14230 kHz, mas com o waterfall
ativo na tela do PC, quando ficou surpreso ao ver meu prefixo se desenhando
na tela, resultado de uma das minhas primeiras transmissões experimentais:
Como nunca tinha visto coisa parecida, imediatamente avisou ao Denis, que
também sintonizou o seu Kenwood na mesma freqüência e
ainda gravou os meus sinais de audio. (reproduzidos por Nick na figura
acima).
Como Denis estava trabalhando nos algoritmos para o MT63, não
foi difícil para ele desenvolver um programa (no dia seguinte) que
fazia o mesmo e inclui-lo no MixW, inclusivo com um pequeno editor que
permite desenhar qualquer coisa (80x40 pixels). Acabara de nascer o Vídeo
ID do MixW, baseado numa idéia e implementação minhas
e cujos testes foram presenciados desde Março 2001 por muitos colegas
radioamadores do Brasil !...
Veja a seguir a copia do MixW
version 2 update history no qual foi introduzido o Video ID:
- MT63 mode.
- (!) INI files are no longer stored in WINDOWS folder.
Move all
MixW*.ini and all .mc files to MixW folder.
- SSTV
- Right click on history bitmap shows it full-sized (only if it was
auto-saved)
- R36 and R72 modes added.
- Settings dialog is modified.
- Video ID. See notes below.
- MACROS for SSTV:
- <FONTFACE:nnnn> selects given font. Example:
<FONTFACE:Arial>.
- <FONTCOLOR:n> selects the color from the list if
the number is less than 14 or uses following formula for exact RGB color
(Red+Green*256+Blue*65526) where Red, Green and Blue are clor components in
range of 0..255. Example : <FONTCOLOR:4>
- <FONTBOLD:n> Turns on/off BOLD effect.
Example: <FONTBOLD:1>
- <FONTITALIC:n> Turns on/off ITALIC
effect. Example: <FONTITALIC:1>
- <FONTSIZE:nn> Sets font size. example:
<FONTSIZE:26>
- CAT
- Added Comport conflict extended diagostics.
- FT817 support.
- The number of ICOM models is extended to 33.
- Possible custom CI-V address for ICOMs.
- Search dialog (under glasses)
- global optimization. Viewing the full log of ~26000 QSOs took ~3minutes
in RC2. Now it takes only 11 seconds on my C366.
Video ID.

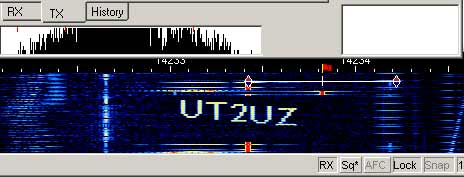

This is a new feature to transmit Video ID visible on the
waterfall. See picture below. Simple editor is included. Since the power is
divided by all points transmitted at the same time, do not make long horizontal
lines. Try VID samples butterfly.bmp and mixw.bmp in the MixW directory.
This method of transmitting a picture visible on the waterfall was
first suggested by Roland Zurmely (PY4ZBZ), [email protected] (http://www.qsl.net/py4zbz).
