| HAM界發燒友中使用的天線，種類繁多，各有特長，也各有短處。但如果歸納起來，則以基本的水平架設的半波天線最具權威性;簡單、易裝、實用，效能又相當優越。各種其他型式的天線，定向或不定向者，都以它作為性能比較的準繩基礎(亦是dBD的來由)。瞭解半波天線，舉一反三，對其他型式的天線的性能，也可在掌握之中。 |
第一章
簡介
「半波」天線的英文是"Dipole"，依字面解釋是「二極」的意思。有人稱為「偶極」天線，都是同一品種。「半波」這個老叫法，是根據其長度為一個波長的一半，求其直接易懂;和「半波」二字較易上口，並無特別意思或玄機在內。
半波天線大多都是做水平式架設，也就是今次我們要談的。半波天線也有做垂直架設的，由於它的放射特性和水平式者不同，輸送線(Feeder)要特殊處理，今次暫且不談。
業餘波段中，最引人入勝的短波(HIGH FREQUENCY)波段部份，自160公尺至10公尺，共八個波段。其中以20公尺波段最為人所喜愛，為方便起見，今次就以20公尺為例說明，遇有特殊情形時，將再作註明。一個20米波長的電波，它的長度由頭至尾是2O公尺，如圖
l。「半波」便是整個波長的一半，即10公尺。
電流和電壓的分佈

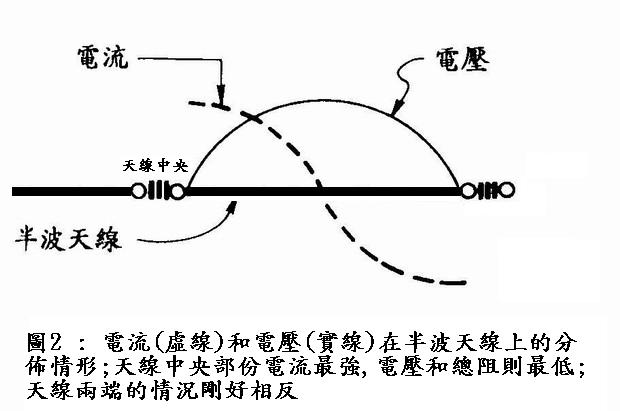

圖2
是電流或電壓在半波天線上，瞬間分佈的情形;天線的中間，電流最大，電壓為零。天線左右的兩端，情形剛好相反，電壓最高、電流為零。這說明兩點:第一，天線發射的主力部份在中間，因該處的電流最大。第二，根據歐姆定律，中間部份的總阻(IMPEDANCE)也最低，約在70歐姆左右。在天線的兩末端，總阻在數百歐姆左右，而該處電壓則最高，電流最低。明瞭此兩點，便可了解各式各樣輸送電力至天線的接法及其基本理由。
天線發射角度
天線另一重要特性是電波射出的角度(ANGLE OF RADIATION，或
WAVE ANGLE)。發射角度距離地面越小，射程越遠，是為捕捉DX的主要條件。
水平架設的單支半波天線，也即是最基本的天線，它的發射角度與天線的構造無關，直接有關的是天線架設離地的高度。因為，地面會將電波反射，不同的高度，反射的程度不一樣，也就影響到電波射出的角度。

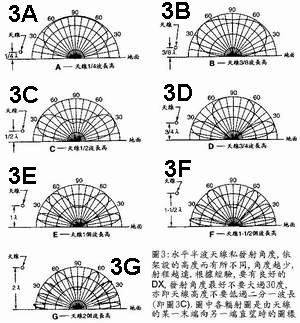

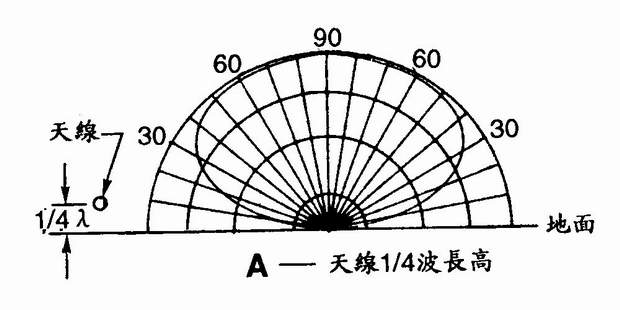

圖3內A,B,C,D,E,F及G表示天線在不同高度(以波長為單位)時的發射角度。圖3A是天線高度在1/4波長時(20公尺波段即離地為5公尺高)，大部份電波在原地向上衝，部份向兩旁散出，經電離層反射回地面，如是者往復在原地踏步，不射向遠處。

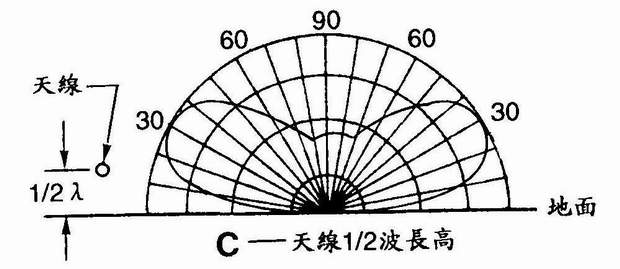

圖3C是天線離地1/2波長的情形(20公尺波段，天線離地10公尺)，發射角度便達30度左右。根據很多HAM友的經驗，這角度是遠距離通訊最低的要求。

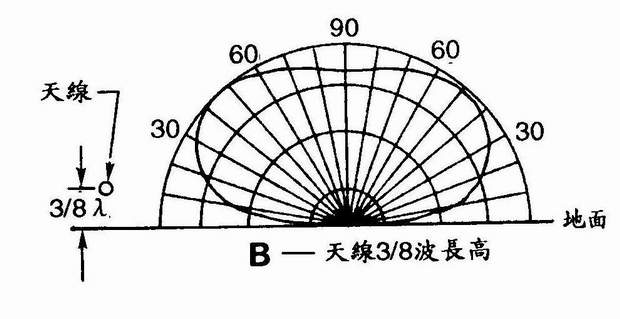

在實際應用時，還要顧到地質和環境因地而異的因素，有時雖然天線離地10公尺，但對電波而言，則未達1/2波長高，因而仍叫不到DX;這時如將天線加高僅1公尺，效果可能會立即不同。圖3B即表示此情況。天線離地3/8波長(20公尺波段，即天線離地7上公尺高)，電波仍在原地徘徊，不去遠處。

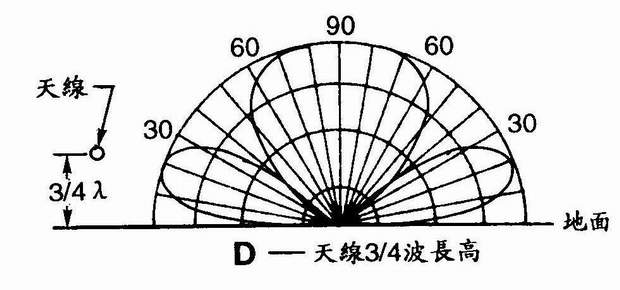

圖3D是天線在3/4波長高(20米波長即為15公尺高)的情形，電波分為三瓣，左右二邊的波瓣降低至20°，這有助於DX通訊，可惜有大部份電波直上雲霄，變成浪費。

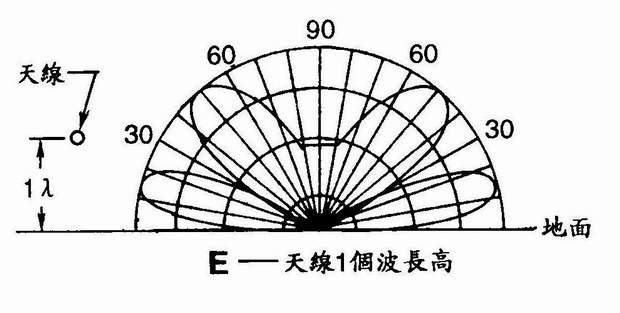

如果將天線高度昇至一個波長高，如圖3E(20米波長即為20公尺高)，電波就會分為四片，左右各二，最下面的波瓣，角度再降至15°，更有利於DX通訊，但是上方的波瓣角度達50°，有利於近距離通訊，但對DX而言則變成是一項損失。

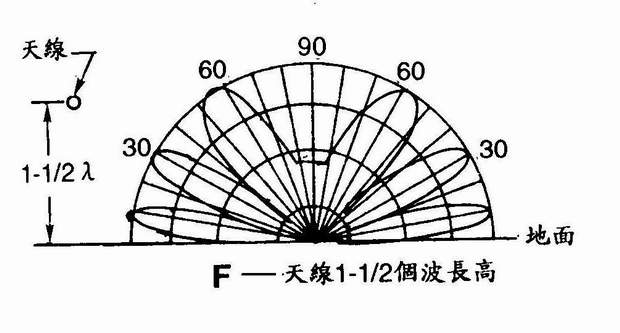

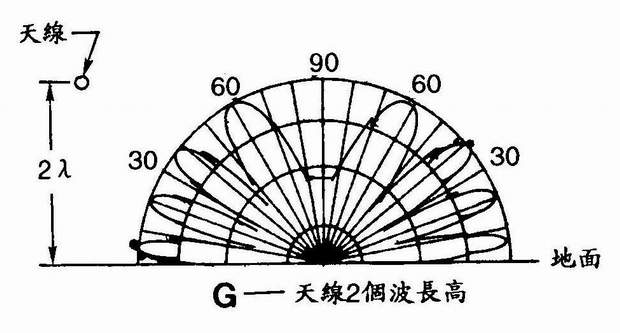

圖3F及圖3G是天線1又1/2，及2個波長高的情況。天線越高，最下層的波瓣角度越低，波瓣數量也增多。在業餘無線電界來說，天線應儘量架高，至於因高角度波瓣所造成的電能損失，反為沒有人去理會。在實際架設時所選用的高度，尚要顧及堅固、安全、狂風暴雨等因素。
