HUFF - PUFF Stabiliser

Stabilizator de frecventa pentru VFO

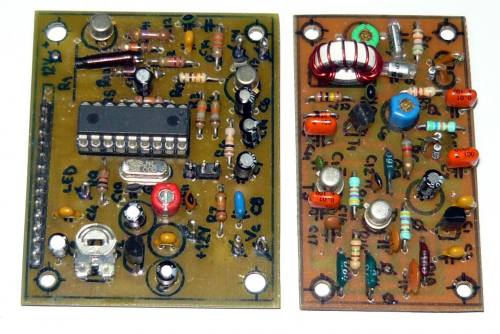

FLL+VFO este un proiect deosebit de util pentru controlul unui transceiver Home Made. De multe ori un transceiver home-made are probleme de fuga a frecventei din cauza VFO-ului care este instabil. O schema de VFO in configuratie de oscilator Hartley este deosebit de stabila daca frecventa generata nu depaseste 10 MHz. Daca se adauga si un montaj de stabilizare de frecventa in bucla FLL, atunci se obtine un ansamblu deosebit de stabil, comparabil cu un DDS.
Acest proiect l-am preluat de pe site-ul lui IK3OIL.
Documentatia originala in format pdf: Documentatie FLL.
Frecventa de oscilatie am adaptat-o, impusa de necesitatea de a controla transceiverul propriu cu frecventa intermediara de 10 MHz.
Microcontrolerul folosit este un PIC16F628 care se poate programa cu programatorul de aici: Programator PIC
Softul pentru microcontroler nu este disponibil decat la cerere, prin email, de la autor, dar se poate descarca free de pe site-ul lui 9H1LO
Cablajele imprimate au fost prelucrate de mine, deoarece traseele originale sunt prea subtiri. Varianta de cablaj prelucrate de mine se pot descarca in format pdf din sectiunea "Download".




PCB FLL_IK3OIL modificat
PCB VFO_IK3OIL modificat
