LC meter

Aparat de masura pentru condensatoare si bobine cu PIC16F628


LxCx-meter

LC-meter construit dupa o idee preluata de pe site-ul lui Phil Rice VK3BHR :

Link: Digital LC Meter Version 2

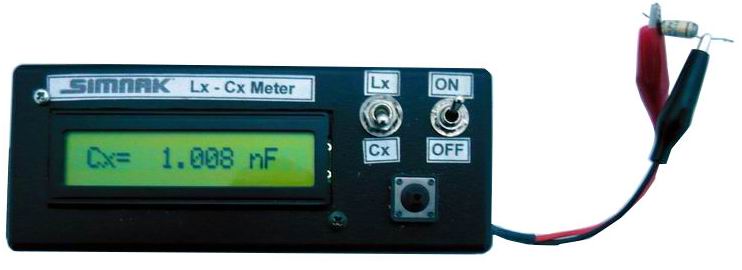

LxP1000556

Precizia de masurare a acestui aparat este exceptionala si surprinde prin acuratetea sa. Este un aparat necesar oricarui radioamator care doreste sa aiba un instrument de masura pentru condensatoare cu valori intre 1pF-500nF, si inductante cu valori intre 0,1uH-50mH.

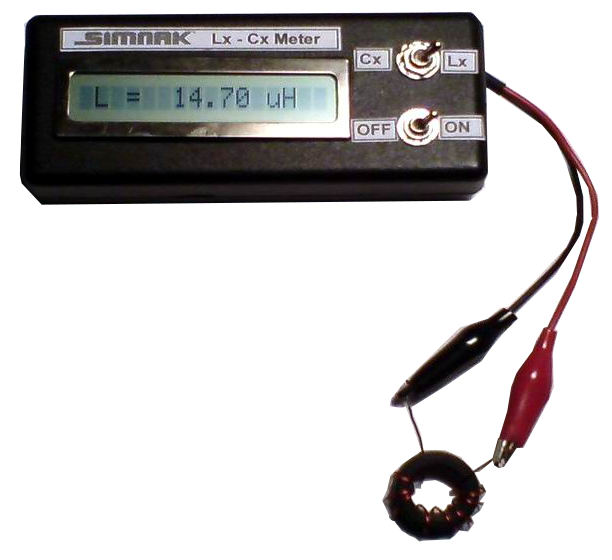

Diferitele variante au fost construite in functie de afisajul disponibil.

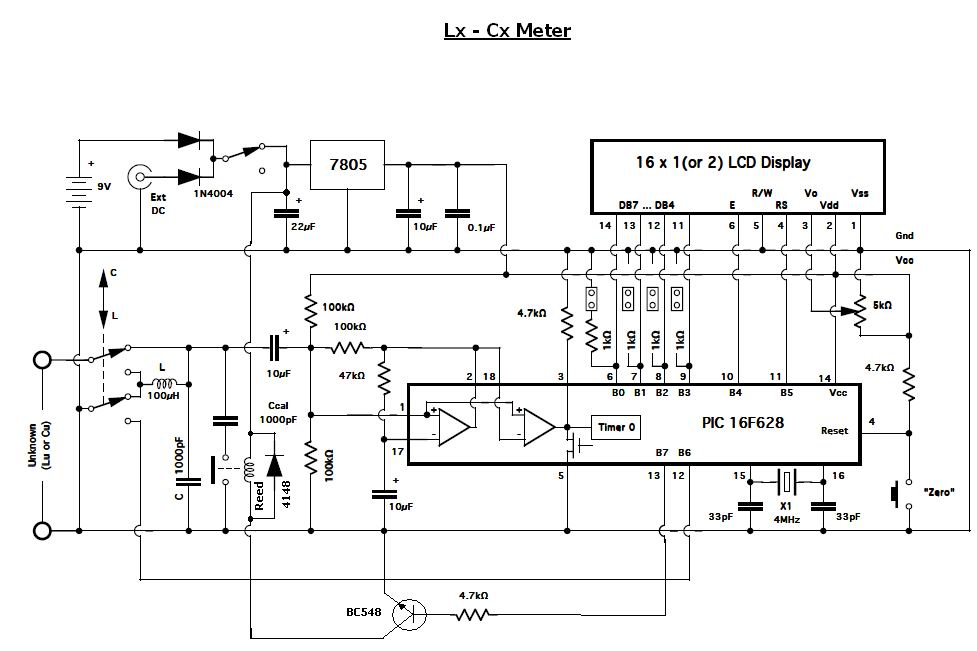

Fata de varianta originala a lui VK3BHR, am venit cu o mica diferenta la comanda releului de calibrare. Deoarece nu am dispus de un releu de 5V, am pus un releu de 9V si am adaugat un tranzistor de comanda pentru acesta. Deasemenea am montat in locul potentiometrului semireglabil pentru ajustarea luminozitatii ecranului LCD, 2 rezistente fixe, valoarea lor am aflat-o experimental.




Cablajul imprimat l-am modificat ca sa pot introduce montajul intr-o carcasa de sursa de laptop.

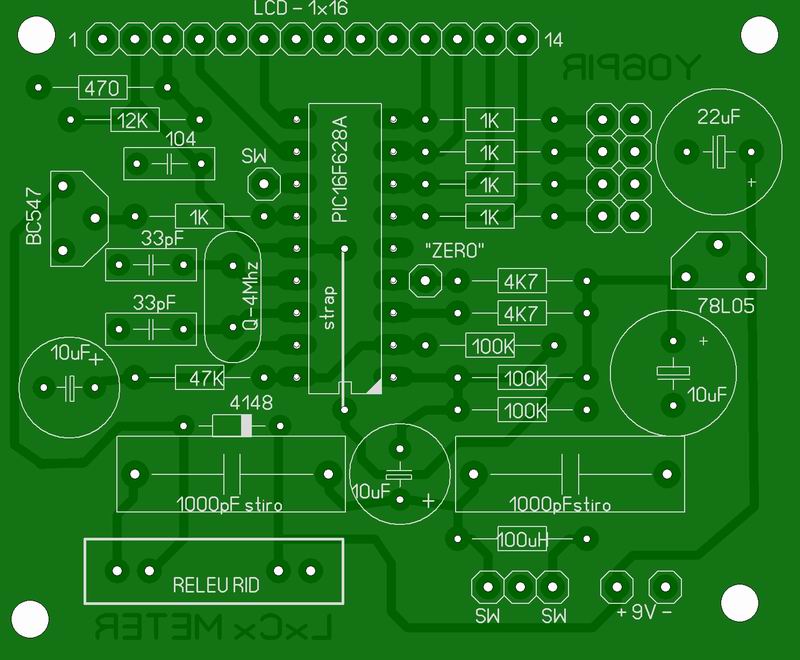

Amplasarea componentelor pe noul cablaj imprimat arata astfel:

Solder mask LCmeter



Cablajul imprimat al LC metru-lui in format pdf
