CENTRAL de PROPAGACION
VHF - UHF
Bienvenido al centro de recursos de VHF/UHF. Esta página centraliza recursos disponibles en la web sobre pronosticos de propagación en las bandas de VHF y UHF.

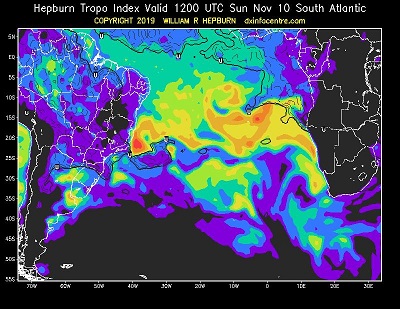

Pronostico de Ducto Troposferico
(William Hepburn's)
La capa de la atmosfera que tiene mayor influencia sobre las frecuencias de VHF y superiores es la troposfera, gobernada por los cambios de clima. Las condiciones de propagación de VHF - UHF, al igual que los cambios climáticos, se pueden predecir con relativa exactitud. Las áreas en el pronóstico tienen las condiciones atmosféricas necesarias para producir flexión troposférica de las ondas de radio de VHF, UHF.

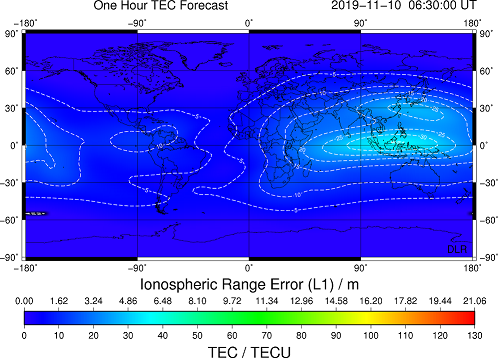

Pronostico por Grado de Ionizacion
T.E.C. (Total Electron Content)
El término T.E.C. (Contenido Total de Electrones), hace referencia al grado de ionización en la ionosfera. Es un importante parámetro para monitorear el comportamiento de la ionosfera, es una magnitud de interés para las telecomunicaciones y medios que utilicen señales transionosféricas, ya que estos sistemas resultan afectados por la presencia de la ionosfera. Su unidad de medida es el TECU (1 TECU = 10E+16 electrones por metro cuadrado). Las zonas con mayor TEC indican la ocurrencia de fenómenos de ionización. Graficos pronosticos TEC

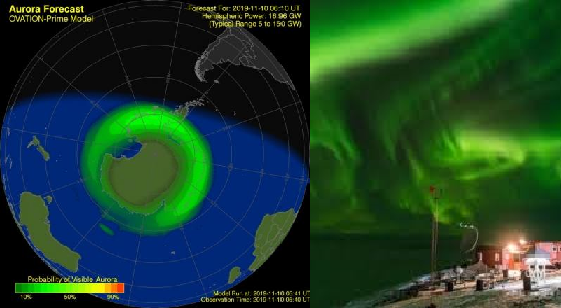

Pronostico de Auroras
Las auroras australes (hemisferio sur) se generan durante el choque de iones (de las radiaciones solares en su período mas alto) con los átomos de gas de la atmósfera superior. Los iones son atraídos hacia los polos por las líneas de fuerza del campo magnético de la tierra y producen el efecto luminoso en latitudes cercanas a los polos, reflejando las señales de VHF y UHF. Generalmente ocurren un par de años antes y también después del máximo solar, y se aprecian en otoño y primavera.
Pronostico por Radio Sondas
Una radiosonda es un dispositivo empleado en globos meteorológicos para medir varios parámetros atmosféricos, Presión , Altitud, Posicion Geografica, Temperatura, Humedad Relativa, Velocidad y Direccion del Viento para transmitirlos a un aparato receptor fijo. La frecuencia de radio de 403 MHz está reservada para uso con las radiosondas.

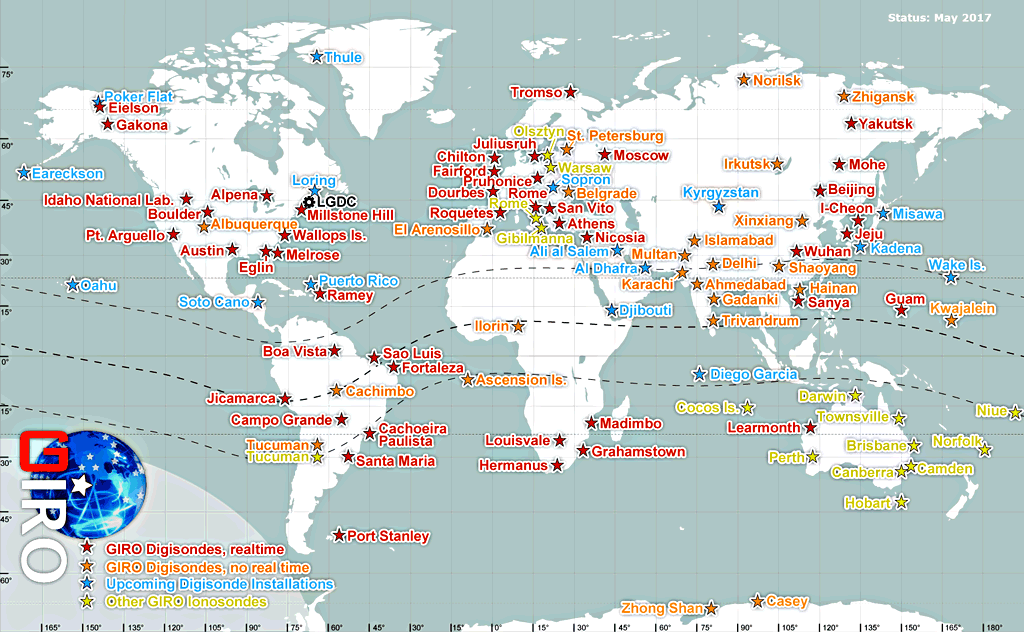

Pronostico por Ionosondas
Una ionosonda es una herramienta utilizada para medir, entre otras cosas, la densidad máxima de electrones libres en un cierto punto en la superficie de la Tierra. Esta sonda trabaja enviando ondas electromagnéticas a diferentes frecuencias a la ionosfera y midiendo las ondas reflejadas. Por lo tanto, se puede encontrar el parámetro de frecuencia crítica, que representa la frecuencia mínima para que una onda atraviese la ionosfera sin ser reflejada en la superficie.
.jpg)
Pronostico Lluvias de Meteoritos
Durante su órbita, el planeta tierra atraviesa otras órbitas de cuerpos de variados tamaños. Estos cuerpos, al ingresar a la atmósfera, se desintegran totalmente. Al desintegrase, en la capa E dejan una estela ionizada. Estos cuerpos están asociados a cometas que tienen órbitas predecibles y se identifican con el nombre de las constelaciones donde suelen aparecer. Para que se logren los contactos por este tipo de propagación las lluvias deben ser muy intensas, en 50 mhz la duración es de apenas treinta segundos y a medida que se aumenta en frecuencia el tiempo útil disminuye, siendo de algunos segundos en 144 MHz. Las distancias cubiertas varían entre los 700 y los 2200 km.

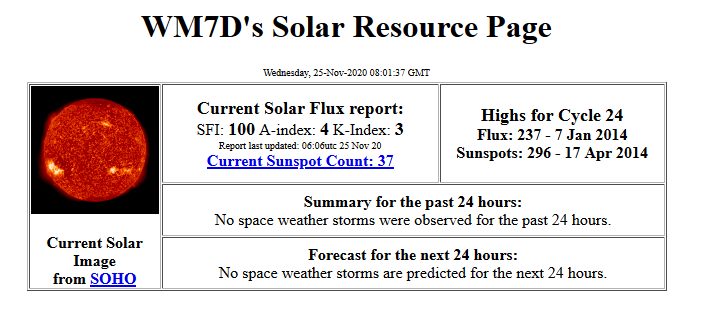

Pronosticos Solares
La ionosfera y el Sol son muy importante para las comunicaciones. En condiciones normales la ionosfera no produce ningún efecto sobre las señales de VHF, que la atraviesan y se pierden en el espacio. En condiciones severas las señales que llegan a esta región son refractadas hacia la tierra a miles de kilometros del lugar de origen. Ver interpretación indices de Propagación
PRONOSTICOS TROPOSFERICOS Para tener acceso a la información picar sobre las imágenes
PRONOSTICOS IONOSFERICOS Para tener acceso a la información picar sobre las imágenes
.png){kind=small}

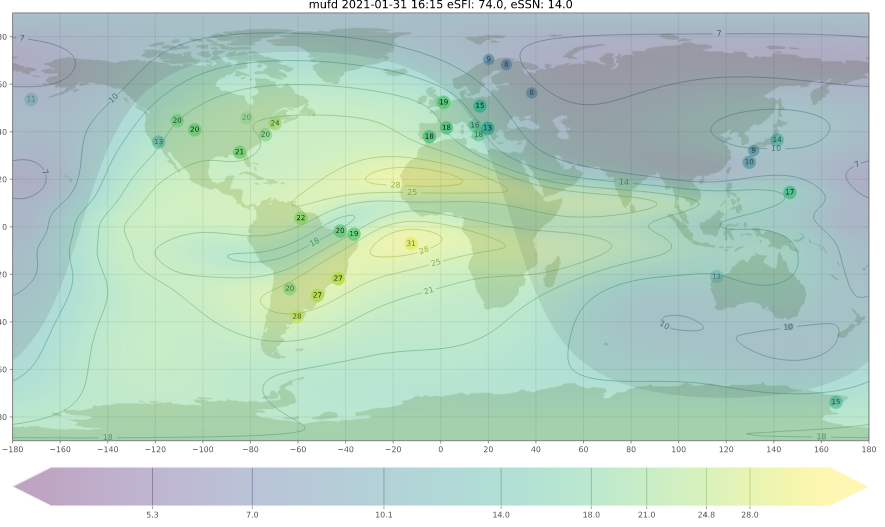

Pronostico de F2 (MUF / Fo)
MUF es la frecuencia más alta que se espera que rebote en la ionosfera en un camino de 3000 km. La MUF a lo largo de una ruta entre dos puntos muestra la posibilidad de DX de salto largo entre esos puntos en una banda determinada. Para trayectos de un solo salto de menos de 3000 km, la frecuencia utilizable será menor que la MUF, porque las señales de ángulos más altos "atraviesan" la ionosfera más fácilmente. A medida que se acerca a la vertical, la frecuencia utilizable cae a la frecuencia crítica (foF2).
La página foF2 muestra un mapa similar al mapa MUF, excepto que muestra la frecuencia crítica (foF2). Es la frecuencia más alta que puede usar para NVIS. Mapa MUF animado Mapa MUF 3D

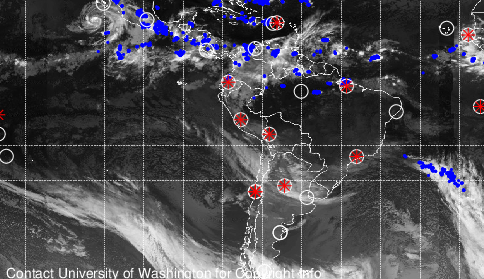

Pronostico de Rayos
Cualquier medio ionizado puede reflejar una onda de radio. Un rayo es una descarga eléctrica violenta que calienta e ioniza el aire ambiente. Las temperaturas pueden alcanzar los 19 o 30 mil °C y la densidad de electrones puede elevarse hasta 10e17 a 10e18 electrones por cm3. El gradiente de temperatura extremadamente alto que afecta la capa de aire cerca de la descarga eléctrica podrá participar en la reflexión de las ondas de radio. El alcance máximo depende de la altitud, una altura de 5000 m da un alcance de 500 km, asumiendo que el espejo se encuentra a mitad de camino entre el transmisor y el receptor, y un poco más si se tiene en cuenta la refracción de la atmósfera. Localización Mundial
