Choque Balun para Yagi OWA / LFA

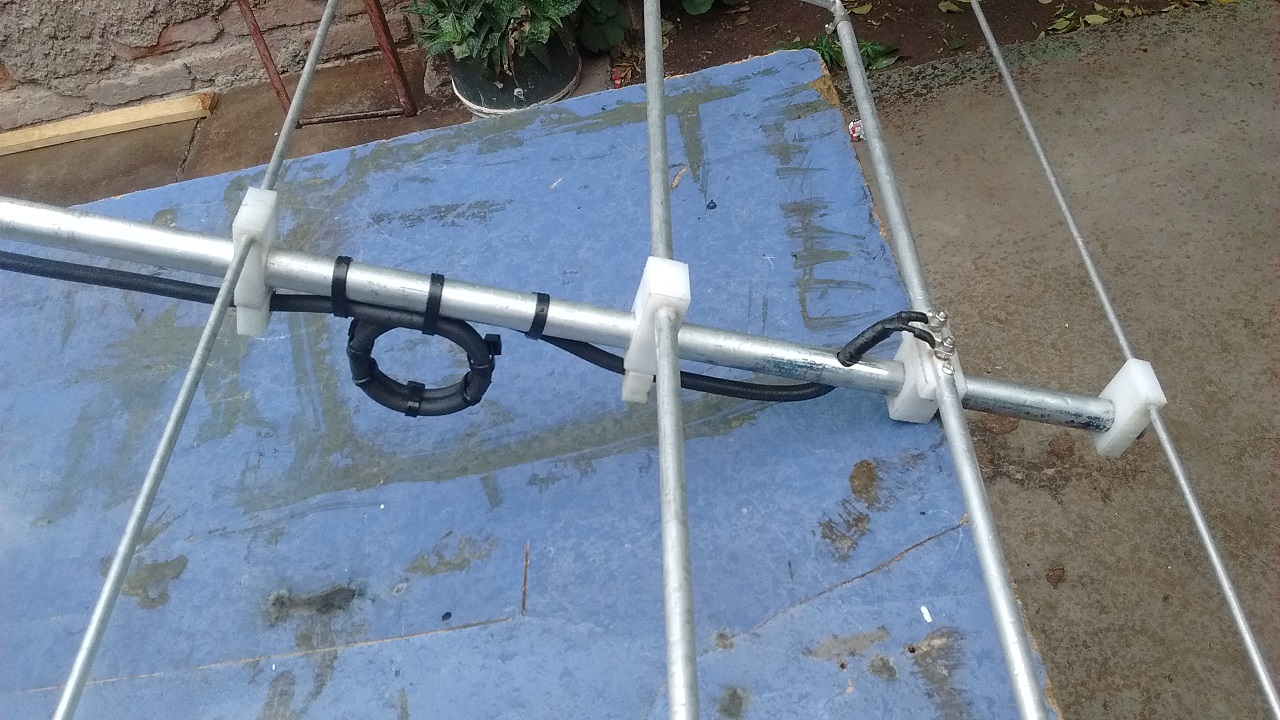

Mi balun preferido para uso amplio y multibanda no es realmente un balún como tal, es un choque de RF. Básicamente, se trata de una bobina en el cable coaxial que alimenta la antena lo más cerca posible del punto de alimentación. Esta bobina actúa como un estrangulador de RF e impide que las corrientes de modo común regresen a la línea de alimentación. Sin embargo, la corriente puede no estar distribuida simétricamente a través del elemento radiante utilizando este método. Si bien funciona, no es un método "ideal" y, desde luego, si se va a utilizar una antena / Yagi monobanda, entonces un balún completamente simétrico debería ser la primera opción.

Lo dicho anteriormente, este método de estrangulador de RF en el punto de alimentación tiene una serie de beneficios que se enumeran a continuación:

Sin especificacion de frecuencia: El Choke Balun no está limitado a una frecuencia o ancho de banda en particular, por lo que se puede usar de manera efectiva tanto con OAG monobanda como con Yagis multibanda.

El estrangulador balun es fácil de realizar e implementar: con la versión anterior, es necesario conocer el factor de velocidad coaxial para calcular la longitud del cable coaxial y estos deben ser exactos. Si no, el balun podría hacer más daño que bien. El estrangulador coaxial no se ve afectado de la misma manera.

No se requieren conexiones adicionales, para mí este es uno de los beneficios más importantes, especialmente en VHF. Utilizo una sola pieza de cable coaxial desde la parte posterior de la plataforma, a través del balun coaxial y hasta el punto de alimentación. Esto minimiza las pérdidas y conexiones y, por lo tanto, cualquier posible problema que pueda ocurrir en una etapa posterior en la vida de la antena y su línea de alimentación.

¡La mejor parte de este choque balun es que es extremadamente fácil de hacer! Veamos ahora cómo se hace esto
