Sonda para Radiofrecuencia

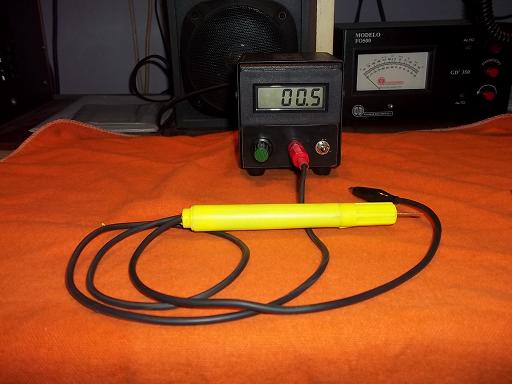

Punta de RF:
A travez de este circuito descripto y mediante el uso de un tester con entrada de alta impeancia, se podran realizar mediciones de tension de Radio Frecuencia "RF"
Carlos LU7MC
Noviembre 2015
Se puede utilizar también en vez de los 1N4148 diodos SCHOTTKY como los BAS70, teniendo en cuenta que para estos en la fórmula anterior debemos cambiar el valor 0.8V por 0.35V(caída de tensión).

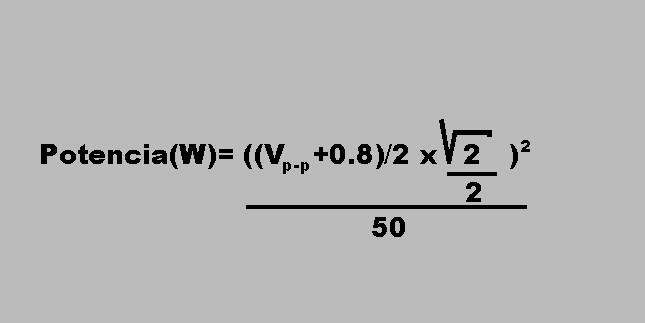

Este circuito fué sacado del manual del SW+40 (Small Wonder), en la configuración anterior mide voltaje P-P ( desde ahora Vp-p, voltaje P-P leído ), introducimos el valor leído en el multímetro digital en la siguiente fórmula.
Aquí van unos valores como ejemplo:
Vp-p+0.8 POTENCIA W
5 0.062
10 0.250
15 0.562
20 1.000
25 1.562
30 2.249
35 3.062
40 3.999
45 5.061
COMO CALIBRAR UN MEDIDOR DE ROE Y VATIMETRO
Debo aclarar que este dispositivo mide TODA la energía de RF que sale de la etapa de potencia y cuya impedancia de salida sea 50 ohms, por lo que si por ejemplo tenemos un transmisor que opere en 7Mhz, debemos estar seguros que toda la energia que sale es en esa banda y no corresponde a 7Mhz y armónicos.

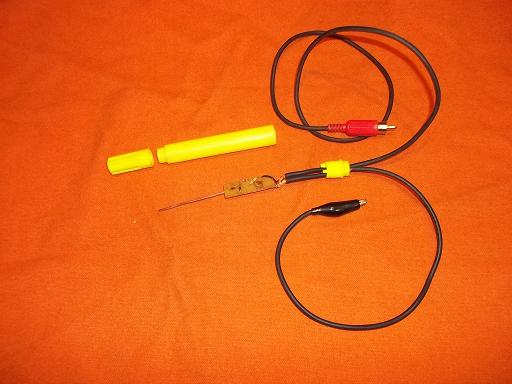

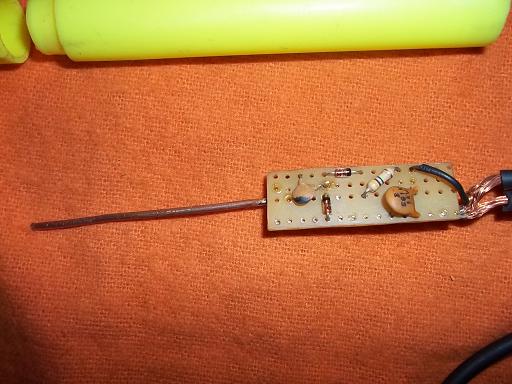

Esta punta de RF se puede construír en SMT con lo cuál reduciremos muchísimo su tamaño, pudiendo en ambos casos encapsular todo el conjunto dentro de una BIC.
Ahora teniendo todo esto en funcionamiento partiremos al revés, calcularemos que voltaje debo leer en el voltímetro digital para medir 2w.
Despejando nos da un valor de Vp-p+0.8=28.29 ---------> Vp-p=27.49-------->27.5V con este valor ajustaremos ahora la salida de nuestro equipo hasta que midamos en el Voltímetro digital en DC este valor, una vez logrado tenemos 2W de salida por lo que colocaremos el medidor de potencia entre el equipo y la carga fantasma ahora si sin la sonda de RF, y ajustaremos el valor del preset hasta que la aguja se situee en la marca de 2W.
El ajuste del medidor se hizo se hizo en 14Mhz, y se comprobaron en todas las demás, obteniendose voltajes que difirieron en un 2% máx , con lo que la potencia que midamos en el vatímetro estará dentro de un 5% a 7 % de su valor real más el error de lectura de cada operador. (Suponiendo una potencia de 2W=2000mW, 10% de error = 200mW, 5% =100mW)
