这里介绍的袖珍微型调频发射机十分适合初学者制作，电路简单、易制，先进集体低廉，输出功率6－7mW，发射范围在房屋区可在200m以上，用一台普通的FM收音机便可收到发射信号。由于发射机电路元件较少，可将其安置在一只普通火柴盒内作为监听器使用，亦可用作婴儿报尿器、防盗报警器等，用作十分广泛。

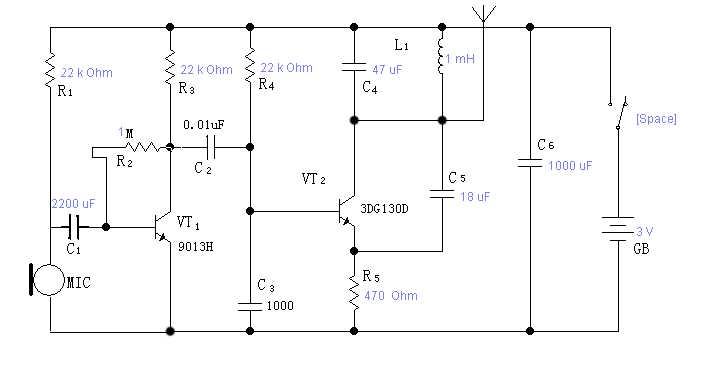

上图是这种微型调频发射机电路图，实际上它是一个调频无线话筒。它分为两部分，一部分为音频放大器，另一部分是高频振荡器。

音频放大器由VT1等组成，放大后的音频信号经C2耦合至高频振荡电路VT2基极。高频振荡电路VT2工作频率在88－108MHz，这个频率由振荡线圈L1和C4电容决定，它受VT1的音频信号调频。

当音频信号经C2耦合至VT2基极时，改变振荡器频率，产生所需要的FM信号，经天线发射至空中。

由于电路采用高灵敏型话筒，故可对现场各种声音进行放大，甚至对手表走时的“哒哒”声殾有进行拾取放大。

话筒MIC选用高灵敏度的驻极体话筒，外壳接负极。VT1型号9013H，β≥150；VT2型号3DG130D,蓝点（β≥120），fT≥600MHz. L1振荡线圈用直径0.71mm漆包线在直径3mm钻头圆柄上密绕4匝，然后脱胎。天线取一段1.2m软导线代替，如发射距离不要求很远，那么天线仅用一段10cm短导线即可，此时发射距离30－50m。电源用两节AA5号电池或两只扣式电池或一片锂电池（3V）。机壳可用火柴盒大小的塑料盒。

电路制作很方便，只要元件值正确，一般一次即可成功。如果不成功，可能是元件焊错，数值不准或电池电压不足等引起。正常工作时，整机电流小于5mA，用两节5号电池可连续工作4－6天。

调试时，取一台FM收音机，把波段开关打至“FM”档，拉开天线，调节选台旋钮时，应能收到发射机送来的声音（最好时机械手表走时声）。调试时，发射机距接收机应大于10m，融发射机里的话筒将把收音机里的声音拾取并再次放大，引起啸叫。如果收音机接收不到任何声音（电台声除外），可用螺丝刀调节振荡线圈L1线间距，这时应能收到声音。如仍无声音，可考虑更换C4电容（减小电容容量）。如果认为拾音灵敏度不够，可将R1电阻更换成47k欧微调电阻，对MIC灵敏度进行调整。由于电路抣经过严格的计算和试验，一般装配的成功率达99%以上。

使用此电路注意不允许做任何违法之事！
