Mögliche Einsatzbereiche  (dieses Gerät als Bausatz gibt´s demnächst  hier )

• bildliche Erfassung von HF-Signalen in einem großen Bereich auf einen Blick

(jetzt kann man "sehen, was man hört")
• effektives Beobachten der Funkbänder hinsichtlich Belegung, Störungen, Aktivitäten oder Bandöffnungen
• Zoomen in beliebig gelegene und beliebig breite Frequenzabschnitte
• schnelles Tunen auf einen beliebigen Träger nach vorheriger Bandbeobachtung
• Beobachten eines Trägers auf charakteristische Frequenzsprünge (Wiedererkennbarkeit von Störsignalen)
• Beobachten eines Trägers auf Modulationsart und Modulationscharakteristik
• Beurteilen der spektralen Reinheit von Sendern und Endstufen

(beim Geräteabgleich werden Lattenzäune und Oberwellen phantastisch sichtbar)
• Aufspüren von drahtlosen, funkbasierten Abhöreinrichtungen ("Wanzen")
• qualitative Erfassung der HF-Aussendungen von :
• GSM-Handies und -Basisstationen (900 MHz und 1800 MHz)
• später UMTS-Zubehör auf 2150 MHz (noch ist UMTS nur lokal begrenzt als Testnetz in der Luft)
• schnurlosen CT0/CT1/CT2-Telefonen und DECT-Telefonen um 880 MHz

Ein Abhören der Gesprächsinhalte ist durch die digitale Verschlüsselung nicht möglich,
lediglich die verwendeten HF-Träger werden sichtbar
• Ausrichten von Satelliten-Antennen nach dem Empfangssignal-Maximum
• Abgleichen von Antennen, Notchfiltern, Tief-, Hoch- und  Bandpässen im gesamten Frequenzbereich mit Hilfe eines optionalen, breitbandigen Rauschgenerators

Wichtige Geräteeigenschaften des Spektrumanalyzers


• Grundversion : 45 bis 2700 MHz

Option 1 : Grundversion und zusätzlich die 7- bis 28-MHz-Bänder (Erweiterung nach unten)

Mit der Option erfaßt das Gerät damit durchgängig von 5 MHz (60m) bis 2700 MHz (11cm) unter anderem die
7-, 10-, 14-, 18-, 21-, 24-, 28-, 50-, 144-, 430-, 1300-, 2400-MHz-Amateurbänder


• Anzeige des Spektrums auf 3 verschiedene Arten möglich
• ein beliebiges Oszilloskop mit x-y-Eingang, je größer dessen Bildschirm, um so bequemeres Ablesen möglich

(jeder auch noch so alte Typ ist geeignet, selbst ein billiger NF-Oszillograf ist ausreichend )
• ein beliebiger s/w-Fernseher (TV) mit Video-Eingangsbuchse (FBAS, Composite-Video, AV-Eingang, SCART-Buchse)
• ein beliebiger PC oder Notebook mit einer Oszilloskop-Freeware, somit sind auch Bildschirm-Ausdrucke möglich


• Demodulation der aufgeprägten Audiosignale unabhängig von ihrer Modulationsart möglich

(FM schmal, FM breit, AM), damit dient das Gerät ebenfalls als ein UKW-Empfänger mit einem sehr großen Empfangsfrequenzbereich
• Darstellung des aufgeprägten Nutzsignales im Zeitbereich möglich (Anzeige der aufmodulierten NF wie auf einem üblichen Oszilloskop)
• Pegelmessungen an Hochfrequenzsignalen, Dynamikumfang > 90dB
• sehr empfindlich, z.B. werden 1µV/200MHz an 50 Ohm sicher erkannt.

Das reicht aus, um auf 433 MHz alle Funkthermometer der Umgebung zu sehen. Wegen der Anzahl schätze ich den Beobachtungsradius auf ca.1 km.
• Frequenzdarstellung linear (X-Achse), Pegeldarstellung logarithmisch (Y-Achse)
• auf Tastendruck verschiedene Eichmarken-Einblendungen mit variablem Pegel (voraussichtlich 25 MHz / 10 MHz )
• beweglicher Marker, der frei zwischen Start- und Stop-Frequenz bewegt werden kann. Eine extra zugeordnete Frequenzanzeige zeigt ausschließlich die Marker-Frequenz an. Setzt man den Marker auf einen vorher beobachteten Träger, wird bei Betätigen eines Schalters der Modulationsinhalt des Trägers wiedergegeben.
• Je eine separate digitale Frequenzanzeige für Start- und Stopfrequenz, Auflösung je nach Bereich 10 kHz oder 100kHz
• alle 3 Frequenzanzeigen erscheinen gleichzeitig auf einer hintergrundbeleuchteten LCD-Anzeige (2x16 Stellen)
• entsprechend der erfaßbaren Modulationsarten verschiedene ZF-Filterbandbreiten wählbar (voraussichtlich 120 kHz / 20 kHz / 2kHz)
• als Abfallprodukt : Empfang von ATV-Sendungen auf 23cm und 13cm und direktes Umsetzen auf Band IV (70cm)

Ist die empfangene Aussendung in AM-ATV, eignet sich als Nachsetzgerät sogar jeder beliebige TV-Empfänger.
• einige moderne Scanner und Transceiver besitzen ebenfalls eine Spektrumdarstellung, jedoch dauert je nach Bandsegment und benutztem Kanalraster ein Durchlauf zwischen 5 und 60 sec. Alle kurzzeitigen Signale gehen verloren, wenn die jeweilige Frequenz nicht gerade zufällig erfaßt wird.

Bei diesem Spektrumanalyzer wird ein (fast) beliebig großes Bandsegment zwischen 20 und 50 mal je Sekunde abgetastet !
Die einstellbare Sweepgeschwindigkeit ist einstellbar. Sie sollte sich dem Einsatzfall anpassen.
• klein: zur Erfassung von genauen Pegelwerten und zur Anpassung an die Nachleuchtzeit der verwendeten Anzeige-Röhre
• groß: zur Erfassung schneller Vorgänge



• auf z.B. 3,5 GHz (Arab-SAT-LNC),
• auf z.B. 10,7-12,7 GHz (normaler TV-LNC)
• auf die Amateurbänder 9cm (3450 MHz), 6cm (5700 MHz), 3cm (10GHz); 1,2cm (24GHz); 0,6cm (47GHz); 0,4cm (76GHz) usw. mit Konvertern, z.B. von DB6NT , UKW-Berichte , Frank Köditz Nachrichtentechnik oder anderen Anbietern


Mit Hilfe eines handelsüblichen SAT-LNC als Vorsatz und einer Fernspeiseweiche (Bias-Tee) ist es sogar möglich, den Himmel nach allen verfügbaren (Fernseh-) Satelliten abzusuchen. Wegen der guten Empfindlichkeit ist zumindest bei den regional empfangbaren Fernsehsatelliten der kleinste Spiegel (25cm) ausreichend. Man kann auch mal probieren, den LNC ganz ohne Spiegel (aber zusammen mit dem normalerweise fest montierten Anpaßtopf  oder -trichter) mit einer ruhigen Hand gegen die richtige Stelle des Himmels zu halten. Weiterhin können auf jedem  "gesehenen" Satellit  die gerade sendenden  Transponder beobachtet werden, dazu ist der LNC je nach horizontaler oder vertikaler Polarisationsebene entsprechend zu drehen oder über die Betriebsspannung umzuschalten.

Mit einem großen Spiegel lassen sich auch schwache Signale von anderen Satelliten am Himmel oder von anderen Quellen aus der Umgebung empfangen. Allerdings muß man wegen des Öffnungswinkels umso mehr "zielen", je größer der Spiegel ist.
Ab dieser Stelle würde das Projekt beginnen, Radioteleskop zu heißen.   Dann könnte man bspw. die Signale zuerst geeignet nachverstärken, das erhaltene Spektrum in den Computer einlesen, über der Zeit aufzeichnen lassen und Falschfarbendarstellungen benutzen. Ganz so, wie man es von Programmen wie GRAM beim Beobachten von Bakensignalen gewohnt ist.

Die Geräte der Profi-Klasse haben neben ausgefeilter Menueführung und Speichermöglichkeiten einige Funktionen mehr und dürften auch etwas genauer sein. Allerdings beginnt die Preisregion derartiger Geräte im fünfstelligen Bereich.

Als Bausatz erhältlich :

Es ist geplant, das Meßgerät als einen um Größenordnungen preiswerteren Bausatz zu publizieren. Der Spektrumanalysator konzentriert sich auf oft benutzte Kernfunktionen und stellt ein sehr einfach zu bedienendes Meßgerät für den Werkstattbetrieb, Funkbeobachtungen, professionelle Meßdienste, den Funkamateur oder den eigenen Meßplatz dar.

Die Entwicklungsphase dieses selbst entwickelten Geräts ist bis auf Kleinigkeiten abgeschlossen. Es existieren bereits Mustergeräte, siehe hier .
Im Augenblick werden gerade die Bauteile beschafft und das Ganze auf Nachbausicherheit optimiert. Der Bausatz wird voraussichtlich bestehen aus :

- Platine
- allen elektronischen Bauteilen wie Spezial-IC´s, Transistoren, Widerstände, Filter, Spulen, Quarze, Kondensatoren etc.
- Anleitung mit Aufbaufotos, Meßbeispielen und Meßergebnis-Fotos
- Gehäuseteilen

Es sind voraussichtlich keine Kleinteile wie Kabel, Potiknöpfe, Muttern, Schrauben etc. enthalten.
Das erwähnte Oszilloskop bzw. Fernseher ist ebenfalls nicht im Bausatz enthalten.

Interessenten oder eine begrenzte Zahl an Aufbau-Beta-Testern können sich gern jetzt schon in eine Mailing-Liste eintragen. Sie werden dann beim Erscheinen des Bausatzes nicht mehr vergessen.

Hier einige Screenshots :
(die wurden auf die Schnelle und ohne Stativ geschossen und sind daher leicht verwackelt, zusätzlich reagiert der Kamerachip auf große Kontrastunterschiede mit Übersteuerung der hellen Partien. Die Anzeige auf dem Oszilloskop ist wesentlich schärfer als die Fotos vermuten lassen. Neue Fotos demnächst.)

  Ein Schnappschuß des FM-Runkfunks zwischen 80 und 110 MHz

  Der Markengenerator mit seinem typischen Lattenzaun (hier alle 10 MHz)

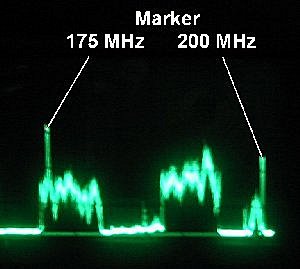

So sieht das digitale Fernsehen DVB-T auf den Kanälen 5 und 7 in Berlin aus. Marken hier alle 25 MHz.
