Spulenberechnung

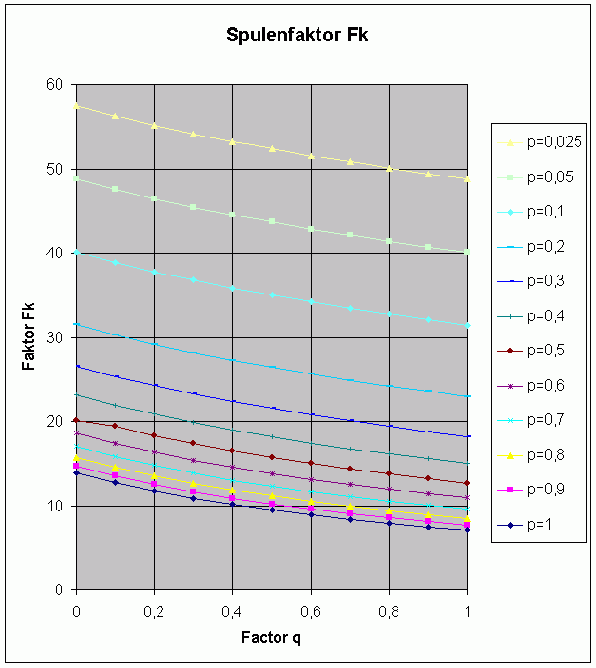

Der Spulenfaktor kann aus unterem Diagramm entnommen werden. Je schmaler  und je höher die Spule ist, desto grösser ist deren Induktivität.

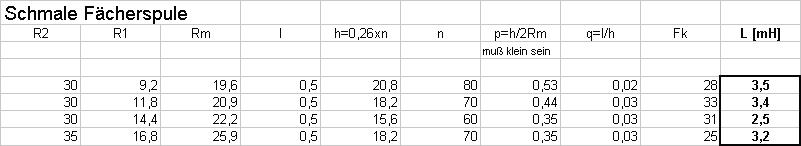

Beispiel:

Draht ist 1,5qmm Cu Draht mit PVC Isolierung, Außendurchmesser 2,6mm, normale 3x1,5 Quadrat NIY-Leitung.

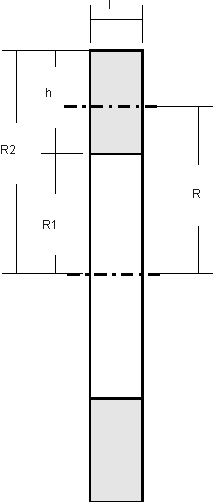

Maße in cm




Gewickelt wird kapazitätsarm.  Hier besteht die erste Lage aus 3  parallelen Wicklungen mit Abstand.  Die 2. Lage ist eine Zickzackwicklung.  Die 3. Lage ist zur ersten versetzt,  die 4. wieder eine Zickzackwicklung,  u.s.w.



Fächerspule

Ein einfacher Aufbau für eine kapazitätsarme Spule ist die Fächerspule. Man nimmt ca. 27 flache Leisten (Zahl muß ungerade sein) und bohrt in ihr Ende jeweils ein Loch, steckt eine Schraube durch und fächert das Gebilde auf. Den Draht wickelt man abwechseln im Kreis um die Stäbe.

Lange Zylinderspule

Der Standardaufbau ist die lange Zylinderspule. Sie ist einfach herzustellen, hat aber einen hohen dielektrischen Verlust (Kapazität). Dadurch wird die Güte entscheidend gemindert.

Materialien die verwendet werden können sind zum Beispiel ein 100 mm und ein 150 mm PVC Rohr und 50m 3 adriges 1,5qmm PVC Kabel



D = 150mm, 200 Windungen, 50cm lang  d = 100mm, 100 Windungen, 35 cm lang Güte ca. 90, Bandbreite ca. 1,5Khz, Drahtlänge ca. 137 Meter, R gleich ca. 3,4 Ohm,   Induktivität 3,4mH, Eigenkapazität ca. 35pF

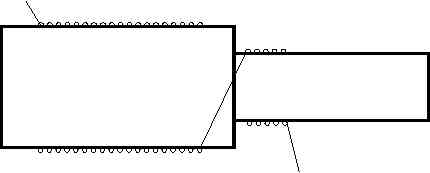

Sehr wichtig ist es, die große Spule  so zu dimensionieren, dass die kleine Spule möglichst wenig koppelt.
Bei eingeschobener Spule verschlechtert sich die Güte sonst rasant.

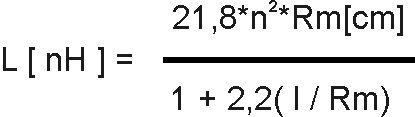

Eine Formel für lange einlagige Zylinderspulen ist:
