Pre Amp Low Noise ATF54143 2ª unidad |
|
Aunque tengo unas limitaciones mecánicas importantes me decido a montar un segundo previo para VHF con el ATF54143. El primero falló después de varios concursos, y aun no tengo muy claro que le pasó. Desconfío del circuito de polarización, construido con un potenciómetro recuperado, de ajuste de la corriente del ATF54143 , que pudo fallar por la humedad dentro del previo, ya que al probarlo en casa seguía funcionando perfectamente. Decido montarlo en una caja de aluminio de mejor calidad pero la caja de la que dispongo tiene un tamaño muy reducido para albergar todo el montaje. Un reto de montaje. Sigue sin estar la parte electrónica totalmente tapada por chapa de latón, algo que me preocupa por la RF que puede captar el previo, sobre todo la que proviene de la bobina choque de alimentación por el coaxial. Esta energía penaliza el buen aislamiento proporcionado por los relés coaxiales tohtsu. En este caso el circuito de polarización es activo, por lo que no hay ajuste de la corriente de reposo. Elimino el potenciómetro, que con los años y la intemperie son fallo seguro. Este previo esta basado en el circuito de la página de PA3BIY el PDF del esquema PULSA AQUÍ En esta página tenéis un montón de links interesantes, uno de ellos al articulo de Dubus publicado sobre este previo. Podéis ver otros links sobre previos con ATF 54143 en esta misma página en la sección LEMLAV Al montar el circuito de polarización que encuentro en Internet me doy cuenta que con los valores que recomiendan la tensión V D-S del ATF54143 se queda en menos de 2 voltios. Por lo tanto modifico esos valores para que la polarización quede en V D-S = 3 voltios y la corriente 60 miliamperios. No soy un gran especialista en diseño electrónico pero creo que los circuitos publicados en Inet han caído en el error de aplicar las formulas del datasheet que ofrece Agilent Technologies para el circuito de polarización, cuando en el esquema de los previos han añadido resistencias (R9=10R R12=12R) en el drenador para supuestamente civilizar el dispositivo. En estas resistencias se pierden 1.32 voltios . Pero bueno, puedo estar equivocado. FOTOS Aquí podéis ver el montaje de los

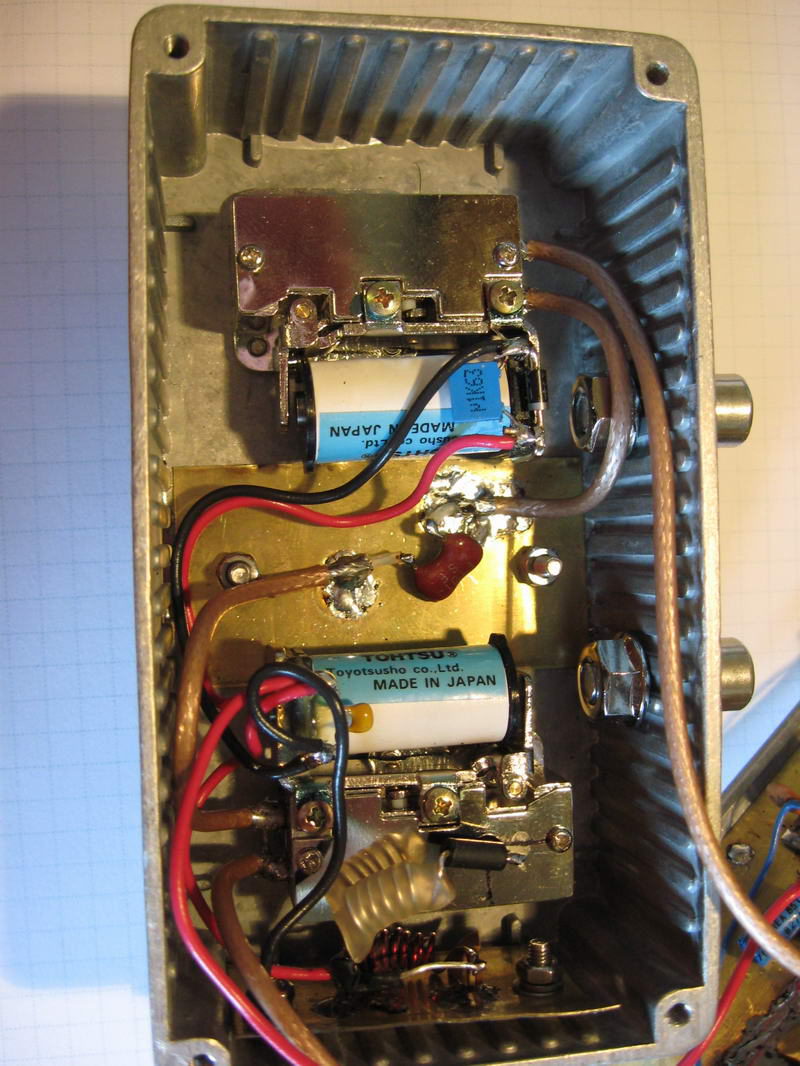

relés coaxiales, el condensador de bloqueo de DC y el circuito para extraer
la corriente de alimentación del cable coaxial.

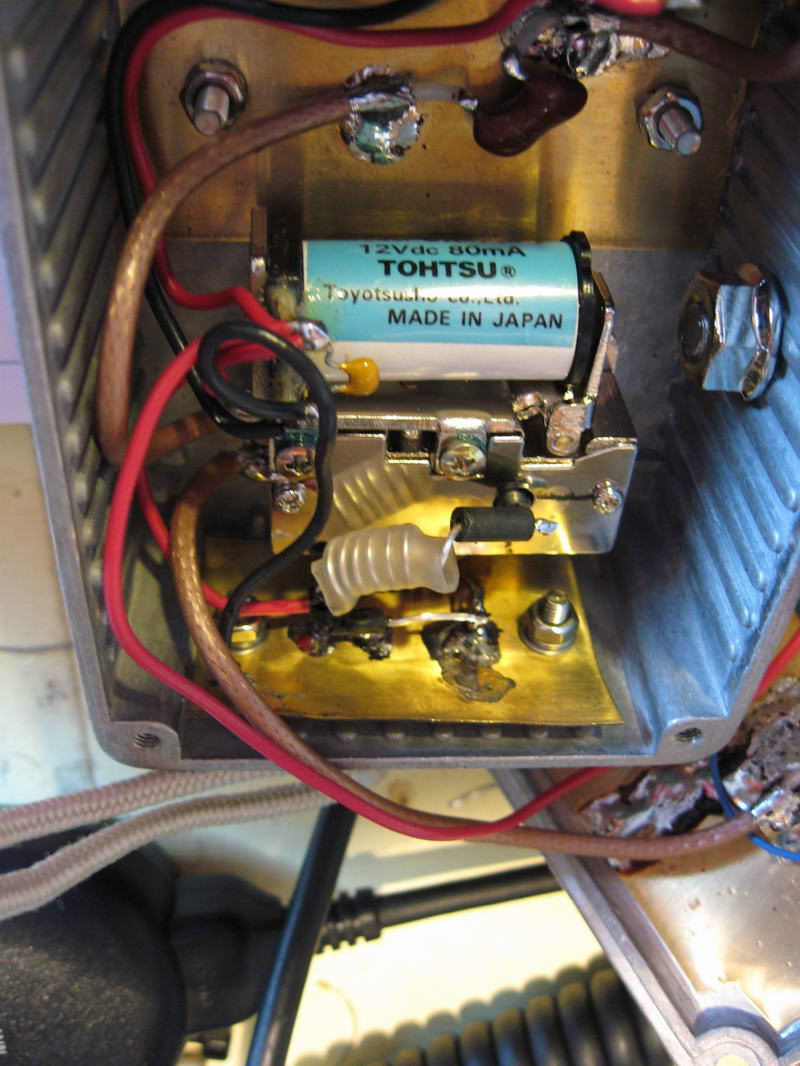

Al utilizar los relés coaxiales con conector N y dos tomas con salida de cable, me veo obligado a realizar un taladro para poder acceder al vivo del conector N y poder alimentar el previo por el cable coaxial. La alimentación del previo la proporciona el amplificador Mirage modificado, lo que asegura que el previo solo recibirá tensión con el lineal apagado.

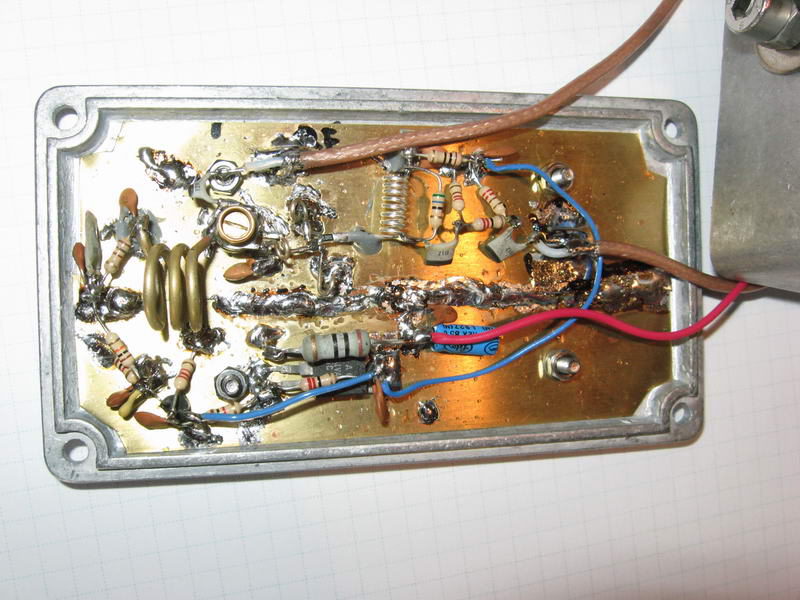

Vista general desde arriba. Los puntos grises son pegamento Nural de mezcla para hacer el montaje aéreo más robusto.
Detalle de la conexión de entrada

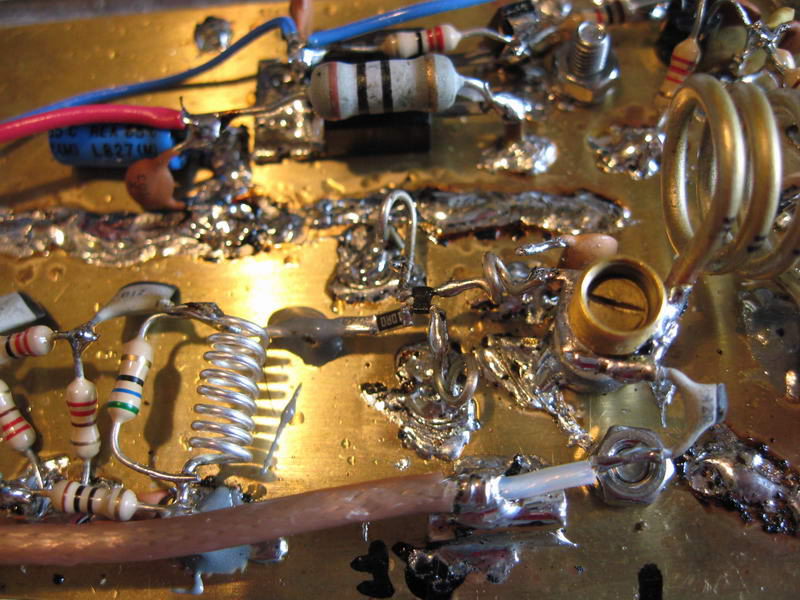

Detalle del montaje del ATF54143, Obligatorio buen pulso. Se puede observar lo pequeño que es este dispositivo.

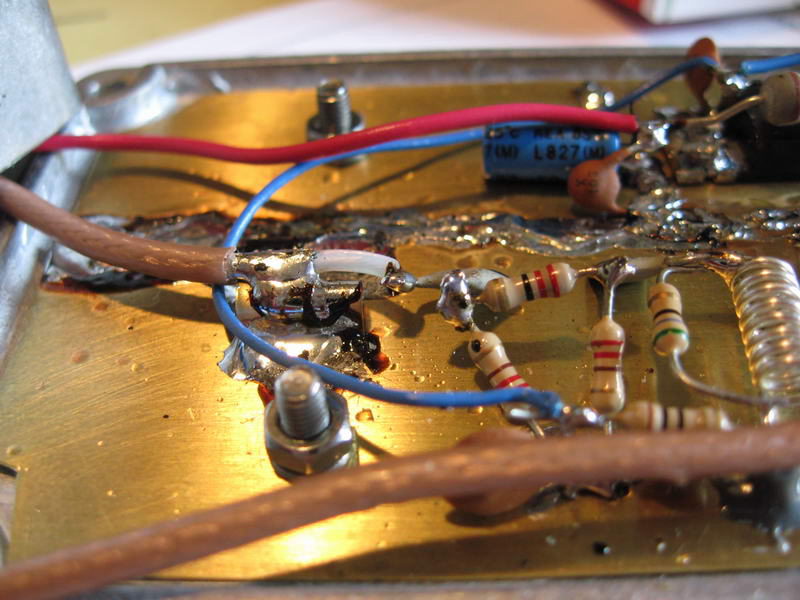

Atenuador salida

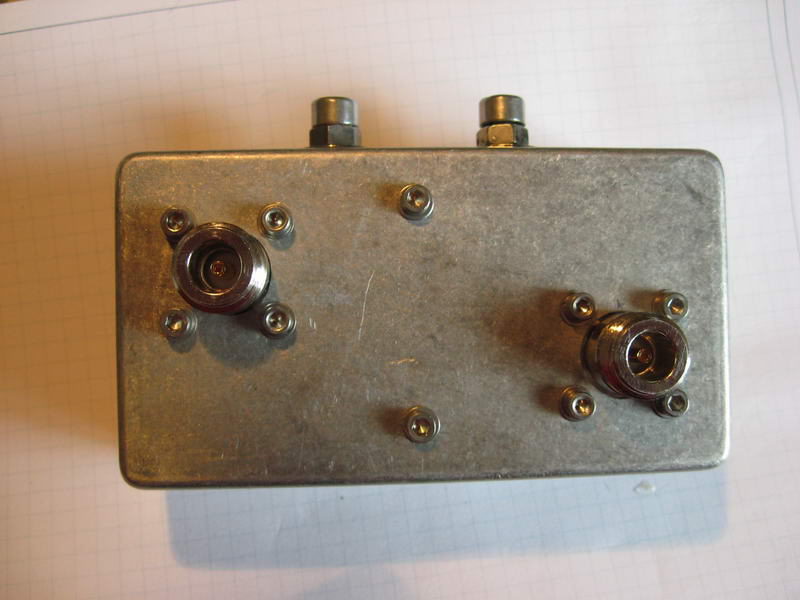

Montaje final, así casi parece un previo serio.
|
|
|
