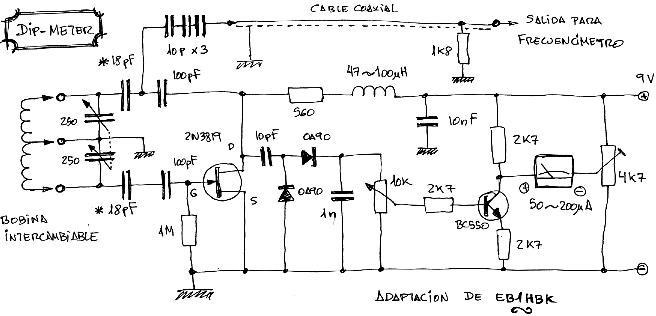

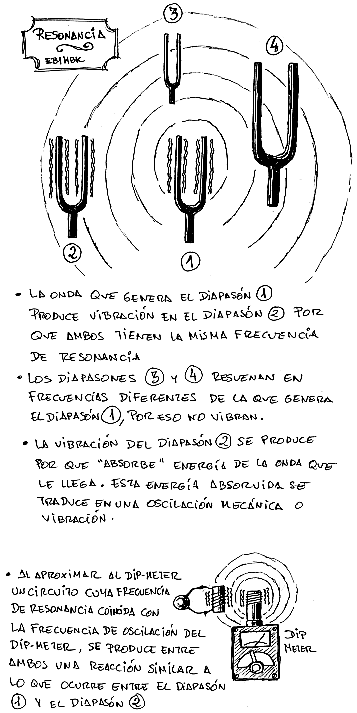

Tras realizar un par de prototipos cuyo funcionamiento no resultó satisfactorio, construí el que corresponde al siguiente esquema. Se trata de un circuito de un antiguo modelo comercial de la casa Amtron, el cual modifiqué para adaptarlo a mis necesidades en concreto. El funcionamiento del circuito no es muy crítico. Excepto un par de componentes, el fet 2N3819 y el dial Vernier, todas las piezas para el montaje del dip-meter procedieron del cajon de reciclaje.
El montaje puede realizarse sobre una placa perforada para prototipos, no es necesario fabricar un circuito impreso especial. Incluso puede intentarse el montaje "al aire" soldando unos componentes con otros y apoyando el conjunto sobre las partes que van sujetas a la caja, tal como el condensador variable o el miliamperímetro.

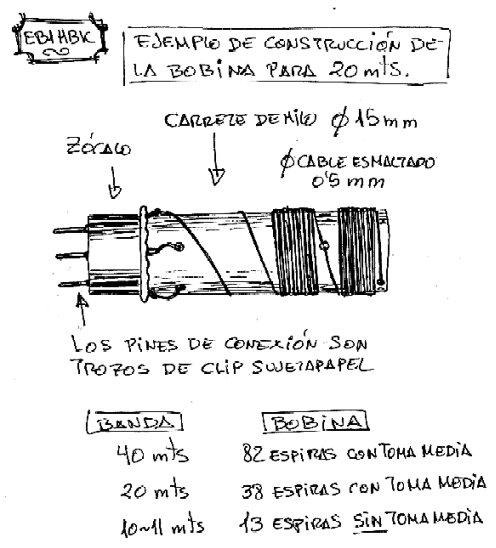

El condensador variable de sintonía procede de un pequeño receptor de AM. No es preciso que tenga ese valor exacto, tan solo cambiará la amplitud de sintonía con valores diferentes. La construcción de las bobinas no es problemática. En mi caso utilicé carretes de hilo de coser y antíguos zócalos de válvulas. En en esquema hay dos condensadores de 18pF en serie con el condensador de sintonía que tienen la misión de hacer muy estrecho el margen de frecuencia cubierto por cada bobina. Si se retiran es probable que la sintonía de una bobina se solape con la siguiente, cubriendo de este modo todo el margen de HF de manera contínua.
Una vez montado tan solo es preciso ajustar el trimer de 4K7 Omh para equilibrar el puente y mantener la aguja del indicador cerca del cero.

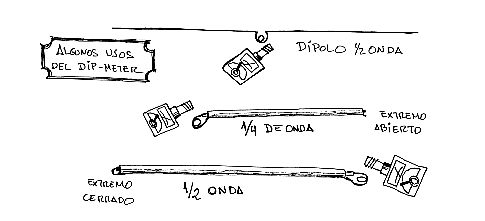

Si empleamos un medidor de frecuencia externo tendremos un aparato muy preciso sin necesidad de dial calibrado. Como el frecuencímetro es optativo, podemos calibrar igualmente el aparato del siguiente modo:
Necesitamos un receptor de HF, al que conectaremos en la entrada de antena un bucle de un par de espiras. El diámetro de las espiras será el suficiente para que pase un dedo a traves de ellas. Una vez montado todo el circuito dentro de su caja definitiva y con la certeza de no haber cometido errores, acercamos la bobina al la entrada de antena del receptor de HF puesto en modo SSB. Debe coincidir la banda selencionada en el receptor con la bobina de banda conectada al dip-meter.
Sintonizamos el receptor de HF en el centro de la banda correspondiente. Aproximamos el dip-meter al bucle en la entrada de antena y ajustamos el condensador variable despacio hasta oir un fuerte pitido en el receptor, nos separamos un poco y retocamos el ajuste del condensador hasta tener un único y estrecho punto de pitido. Marcamos ese punto del dial y repetimos el ajuste para cada banda. Y ya está. Este calibrado es mas que suficiente para comenzar a trabajar con el dip-meter.
