Hight frequency experimentation
Expérimentation en haute fréquence

Last update
2010-11-06


  An high frequency generator can be easily build from an old tubes TV flyback transformer. These transformers can provide 25 to 30 kV and do not use a rectifier-tripler but a vacuum tube rectifier.

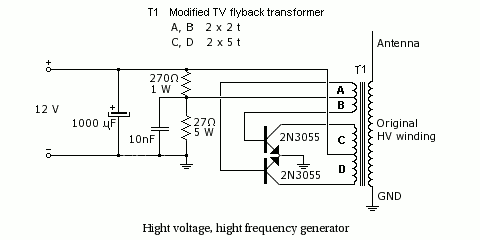

Remove the old primary and the rectifier parts. Coil a new primary made of 2 x 5 turns and 2 x 2 turns for the regenerative coils. Buid the generator as shown on the schematic and power it from a 12 V battery or a mains power supply. Power supplies delivering 13.8 V used for radio transceivers are very convenient.

  Un générateur haute fréquence peut facilement être construit à partir d'un ancien transfo de balayage TV à lampes. Ces transfos peuvent délivrer 25 à 30 kV et n'utilisent pas un redresseur-tripleur mais une diode à vide.

Retirer l'ancien primaire ainsi que la partie redresseur. Bobiner un nouveau primaire de 2 fois 5 tours et 2 fois 2 tours pour l'enroulement de réaction. Réaliser le montage indiqué sur le schéma et alimenter en 12 V à partir d'une batterie ou bien d'une alimention secteur. Les alimentations 13,8 V utilisées pour les émetteurs-récepteurs radio conviennent très bien.

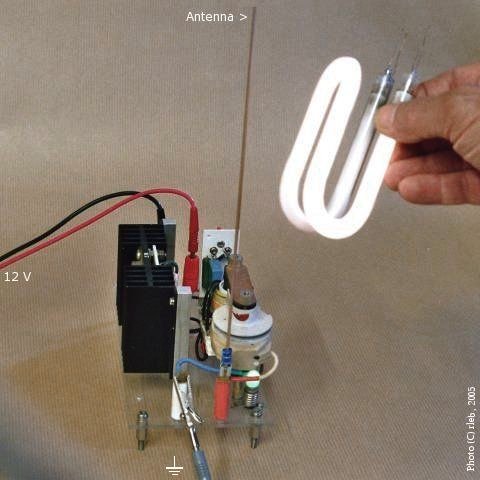

A little antenna about one foot long is enough to radiate a strong high frequency field, allowing to light fluorescent tubes or Geissler tubes without contact.

Une petite antenne d'environ 30 à 40 cm suffit pour rayonner un champ haute fréquence intense permettant d'allumer sans contact des tubes fluorescents ou bien des tubes de Geissler.
