Mit dem
FTM-350E bringt YAESU eine Art "mobilen
VX-8E" auf den
Markt und verwirklicht (endlich) einmal so gern gesehene Funktionen,
wie AM-Empfänger inkl. Mittelwellenempfang und
APRS Funktionen.
Leider spart der
Breitbandempfang den KW-Frequenzbereich aus. Damit dürfte einer der
Schwerpunkte dieses 2m/70cm Dualband Amateurfunkgerätes eher im Bereich
APRS und GPS liegen.

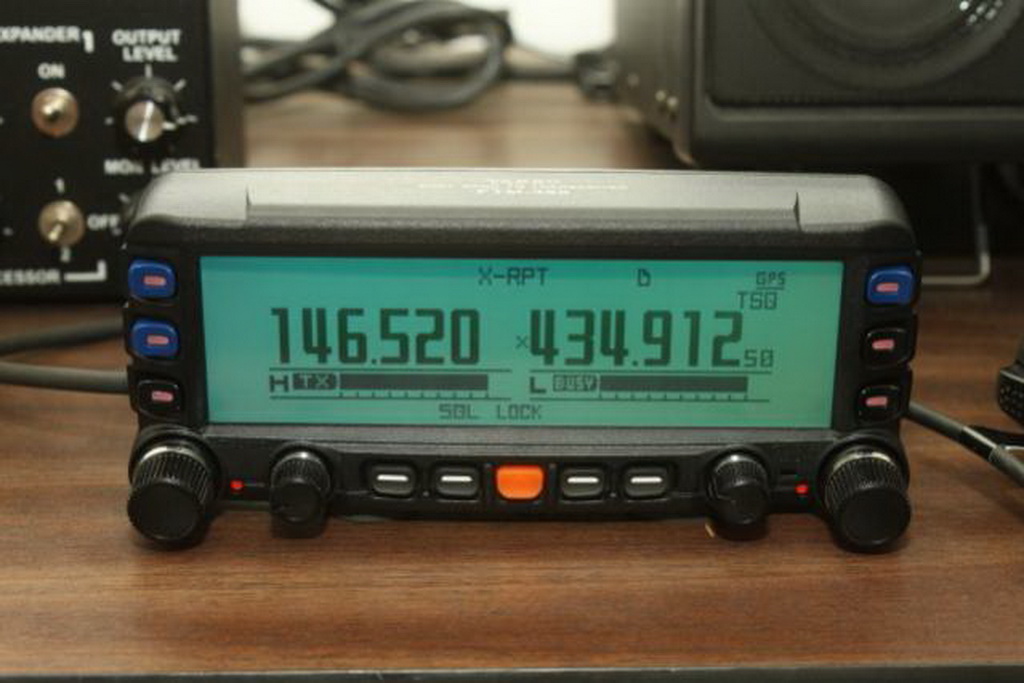

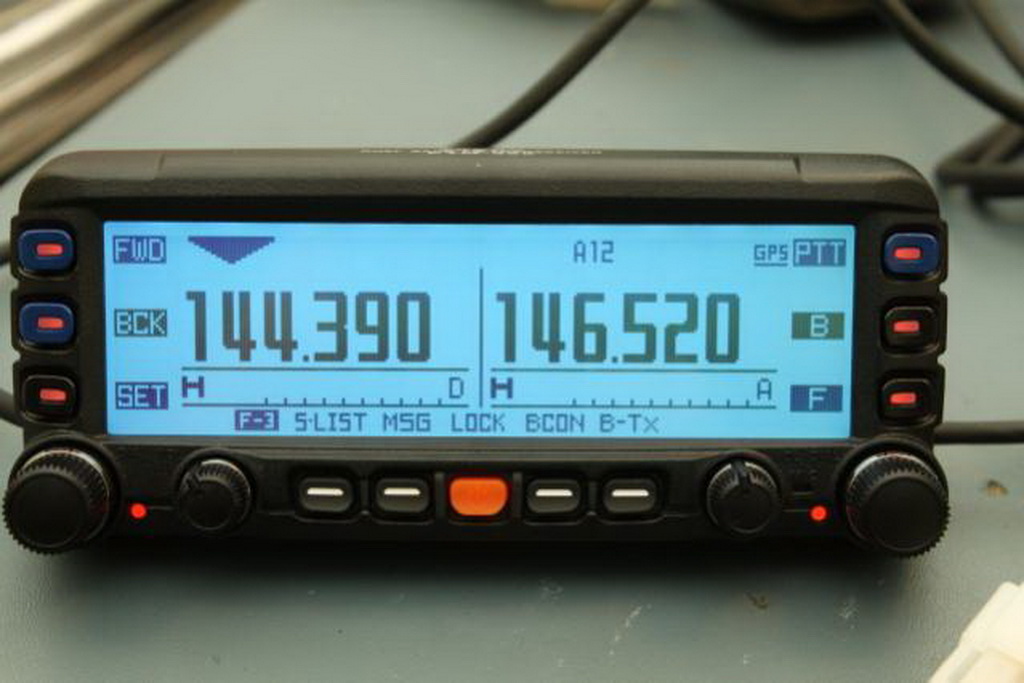

Das sehr grosse LC-Display
zeigt im Voll-Duplex Betrieb beide Bänder gleichzeitig
an, kann aber auch APRS Daten (max. 67 Symbole) und
viele weitere Parameter, wie ein schnelles Bandscope
anzeigen.
Das Bedienteil kann
abgenommen und separat aufgestellt werden. Die max. Sendeleistung
liegt bei den mittlerweile schon üblichen max. 50
Watt.
Wesentliche
Unterschiede zwischen FTM-350E und FTM-350AE
- FTM-350AE hat neuere Software
(Firmware Updates für FTM-350E sind über http://www.yaesu.com/ per Download
beziehbar)
- FTM-350AE GPS nach NMEA
Protokoll
- FTM-350AE hat die neuere
Bedienteilhalterung MMB-98 im Lieferumfang
- FTM-350E ---> FTM-350AE
---> Firmware Update..
Eigenschaften YAESU
FTM-350 E 2m/70cm Dualband Amateurfunkgerät
- 2m und 70cm
Amateurfunkbänder
- Voll-Duplex Betrieb
- Bis zu 50 Watt
Sendeleistung
- Bis zu 1000
Speicher
- GPS Funktionen (benötigt
optionale FGPS-1 GPS
Antenne)
- 8 pol Mini DIN 1200/9600 Baud
Packet Radio Anschlussbuchse
- 8fach einstellbares LC-Display
(verschiedene Hintergrundfarben)
- Zwei getrennt
arbeitende Lautsprecher im Bedienteil eingebaut (je ein
Lautsprecher pro Band)
- Optionaler Voice Guide FVS-2
- Stereo UKW
Radio Empfang
- Bluetooth
Funktionen (benötigt u.a. optionales BU-1 Modul)
- Mikrofon und PTT Funktion
im Bedienteil integriert! (Handmike kann angeschlossen
werden... :-)
- schnelle
Bandscope-Funktion
- Viele Funktionen per Menü
auswählbar
- DTMF Funktionen
- Barometer Funktion
- Bedienteil
abnehmbar (optionale Separations-Kits mit 3m oder 6m Kabellänge
erhältlich)
- Aluminium
Druckgussgehäuse
- usw.

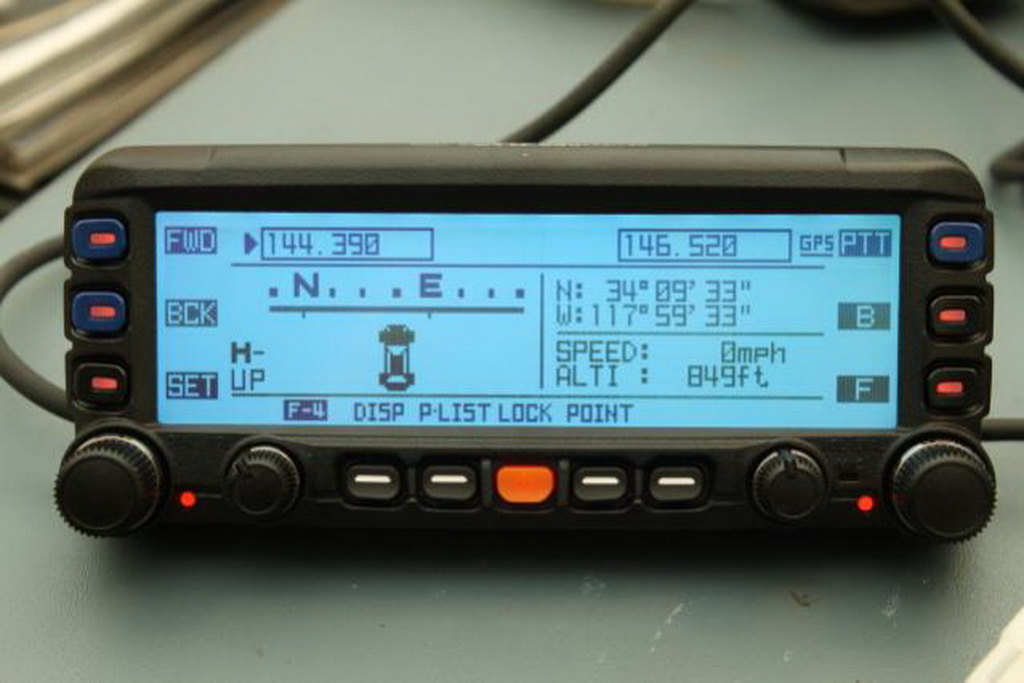

GPS /
APRS Funktionen:
(optionales Zubehör notwendig)
- Fahrzeug
Standortanzeige
- Fahrzeuggeschwindigkeit
- Entfernung zu einem Ziel (mit
Navi Funktion)
- Verschiedene Timer Funktion
wie Up/Down, etc.
- Entfernung zum
Gesprächspartner (mit entsprechender Ausrüstung)
- Barometerfunktion
- Positionsspeicher
- Bis zu 67 APRS Symbole
(Messages)
- Anzeige, wenn andere
Gesprächspartner in Funkreichweite
Breitbandempfänger Funktionen:
- 500 kHz bis 1710 kHz
- 76 - 108 MHz - UKW
Radio
- 108 - 250 MHz
- 300 - 1000 MHz
- im R Band: 108 - 250 MHz und
300 - 1000 MHz
Funktionen im
Detail
Stabile 50 Watt
Sendeleistung
Beim FTM-350E "bricht"
YAESU mit der bekannten Tradition der 50/35 Watt Technik als max.
Sendeleistungen für 2m bzw.70cm endgültig. Beim FTM-350E gibt es bis zu
50 Watt max. Sendeleistung auf beiden Bändern! - 2m und 70cm. Die
USA Version kennt noch zusätzlich das dortige spezielle 220 MHz Band
(nicht für Europa) mit max. 1 Watt Sendeleistung.

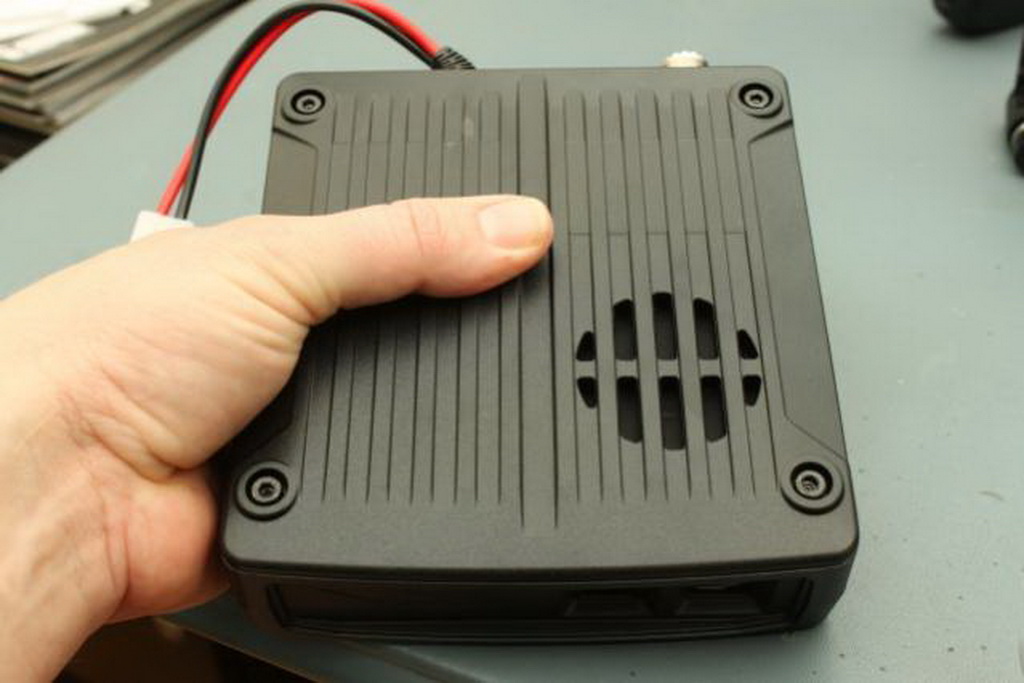

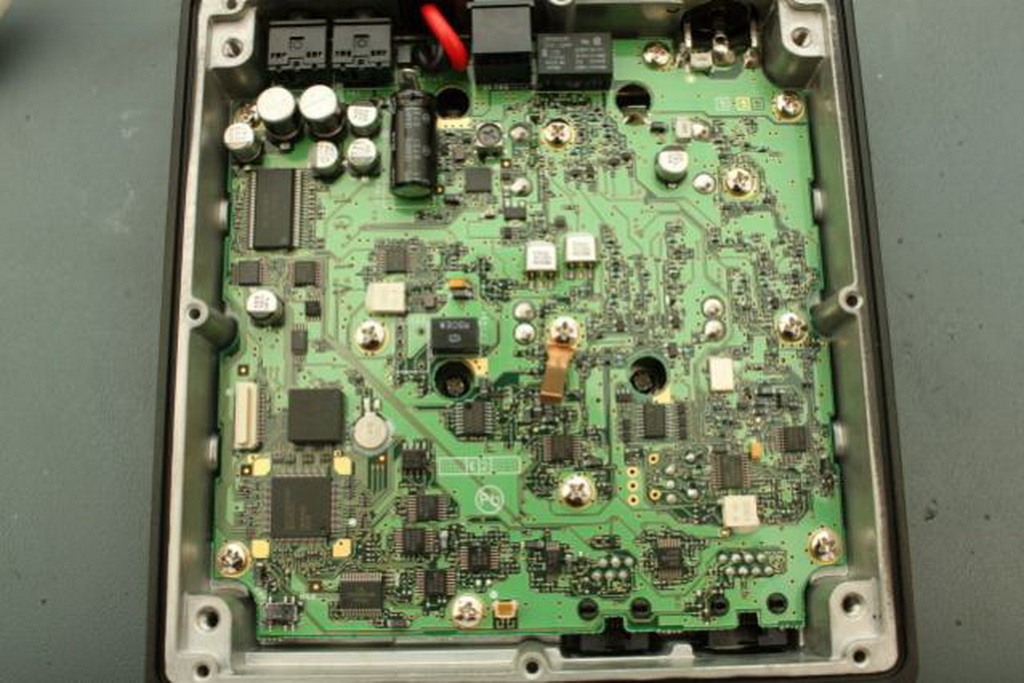

Neben einer kräftigen
Sendeendstufe sorgt auch ein modernes Alu Druckgussgehäuse für eine max.
gleichbleibende Sendeleistung. Sehr großes und

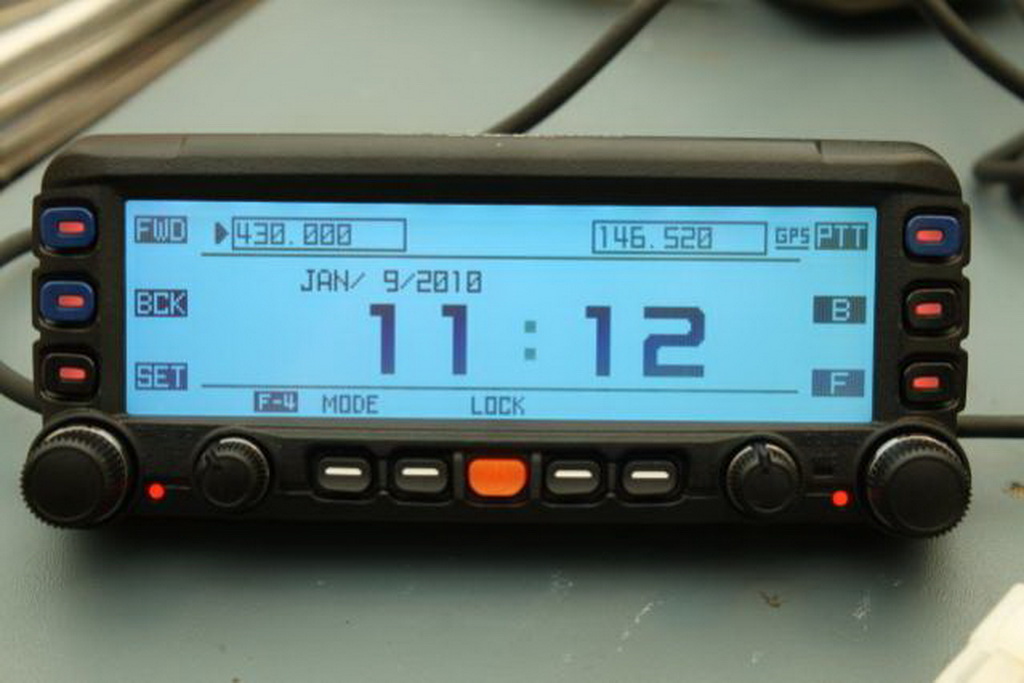

multifunktionales LC-Display
Mit seinen 130 x 40 mm und
264x64 Bildpunkten erreicht das im YAESU FTM-350E eingebaute
LC-Display beachtliche Werte und ermöglicht so eine besonders gute
Übersicht über die jeweils eingestellten Parameter, wie: Frequenzen,
Full-Duplex Einstellungen, APRS, usw.
Das LC-Display kann zur
Besserungen Anpassung an die Umgebung zusätzlich auch auf "Tag oder Nacht
Anzeige" umgestellt werden. Das hochmoderne LCD bietet bis zu 8
verschiedene Farbversionen! (Hintergrundfarben)

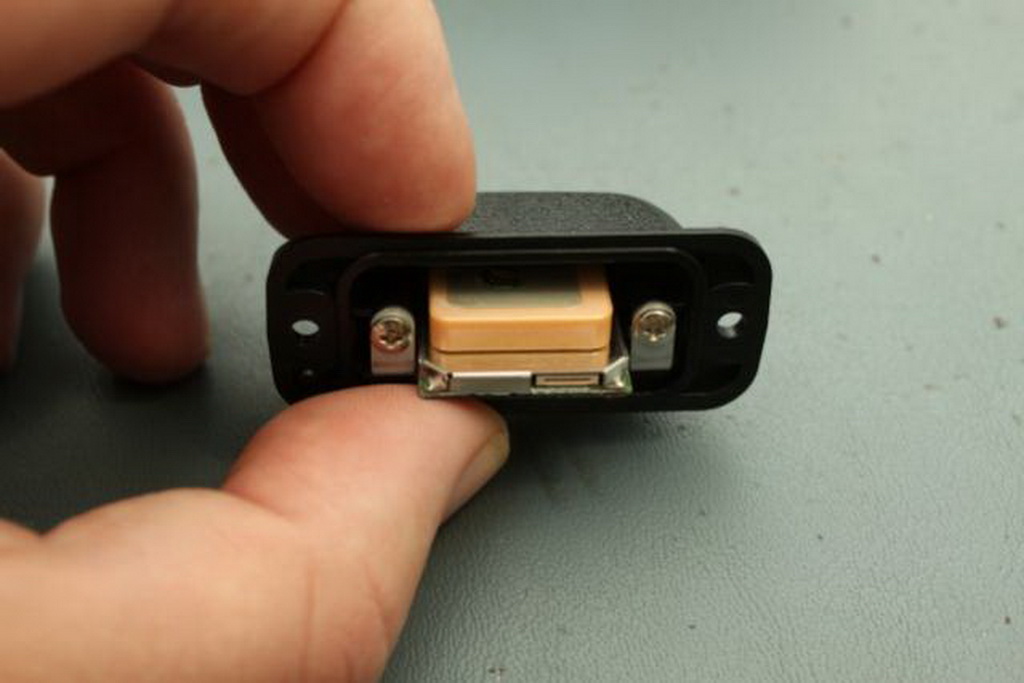

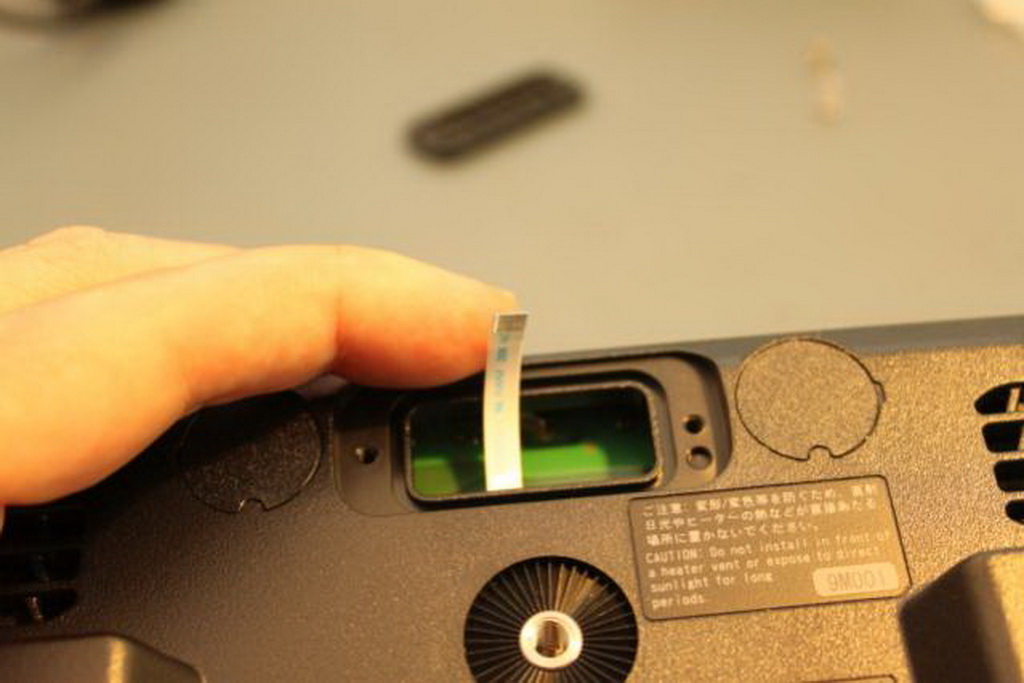

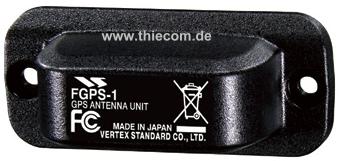

Mit der optionalen FGPS-1 GPS Empfängereinheit
können weitere standortspezielle Daten im LC-Display angezeigt werden.
(FGPS1 benötigt ggf. FGPS-2, CT-133 und CT-136, etc. als
optionale Einheiten. Mehr hierzu auch unter Zubehör.)
YAESU FTM-350E
bringt APRS®
Flexibilität
Mit dem FTM-350E holt
YAESU ein ganz Stück im "Kampf um die Herrschaft im digitalen
Amateurfunk auf". Denn FTM-350E verfügt bereits über ein
eingebautes TNC und ist mit verschiedensten APRS® Informationen und Funktionen
kompatibel.
So können z.B. kleine Kurznachrichten direkt von einem
VX-8E auf ein
FTM-350E übertragen werden. (bis zu 67 Zeichen). Damit hat jetzt
auch YAESU neben Handfunkgeräten u.a. ein Mobilfunkgerät mit APRS
im Programm und erschwert damit weiter die Qual der Wahl zwischen APRS und
D-Star.

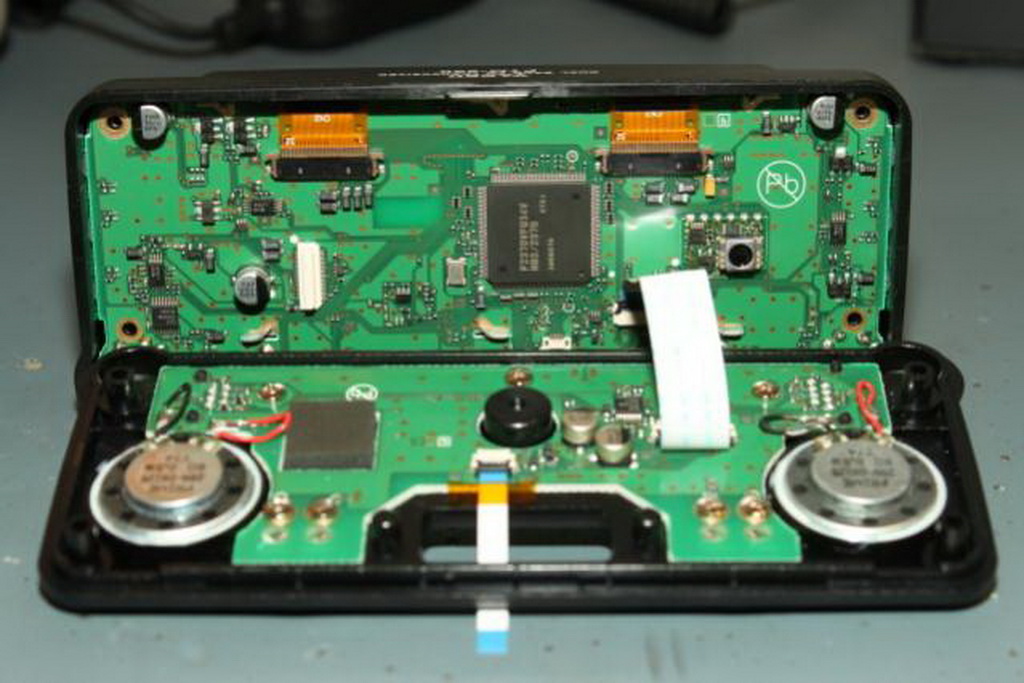

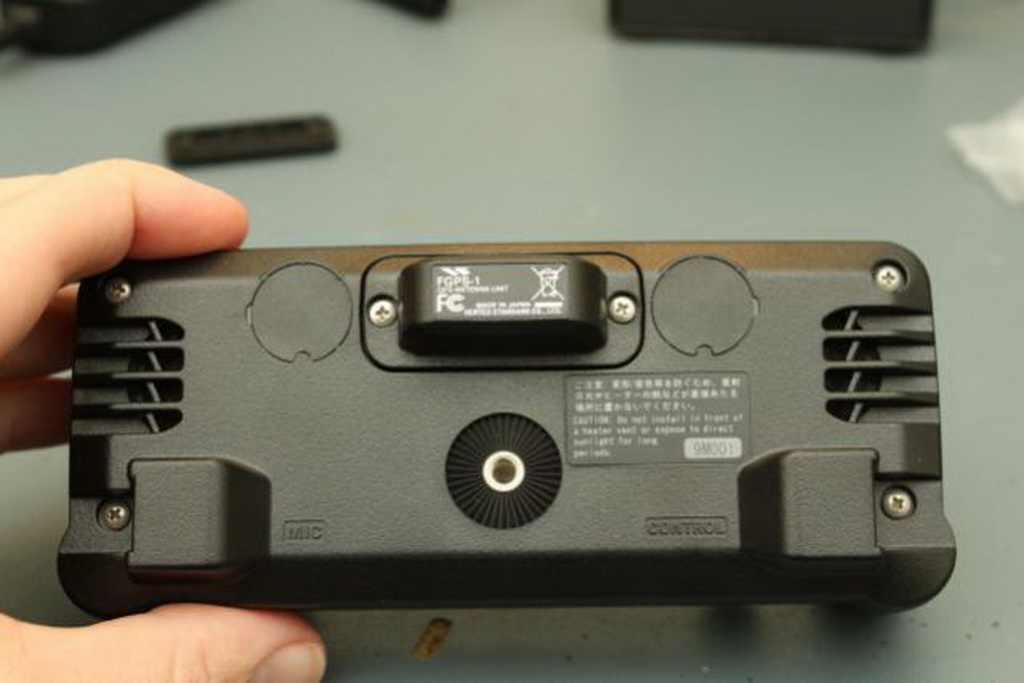

Bedienteil mit zwei eingebauten Lautsprechern
Beim YAESU FTM350E sind zwei
Lautsprecher im Bedienteil (Rückseite) eingebaut. Eine ideale Lösung, wenn
das Bedienteil z.B. per Separationskit (Option) betrieben wird. Beide
Lautsprecher können getrennt voneinander in der Lautstärke geregelt
werden.

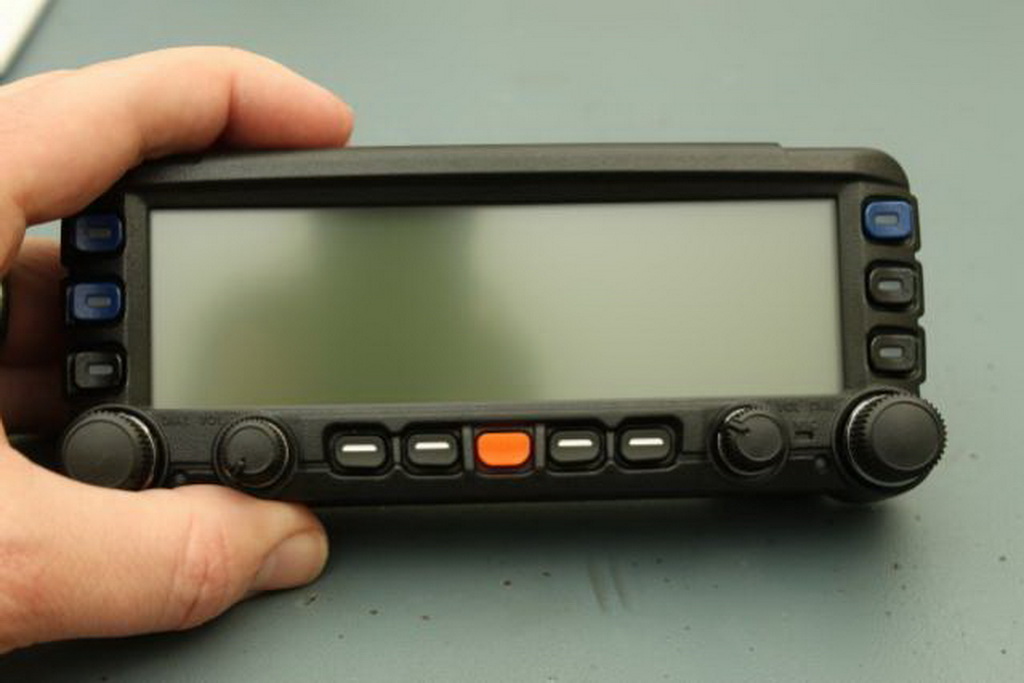

Abnehmbares Bedienteil
Die Bedienteileinheit
des FT 350E kann direkt von der RF Basiseinheit für abgesetzten Betrieb
angetrennt werden. Ein ca. 300cm langes Bedienteilkabel gehört bereits zum
Lieferumfang. Ein ca. 6m langes Bedienteilkabel ist als Option
erhältlich.

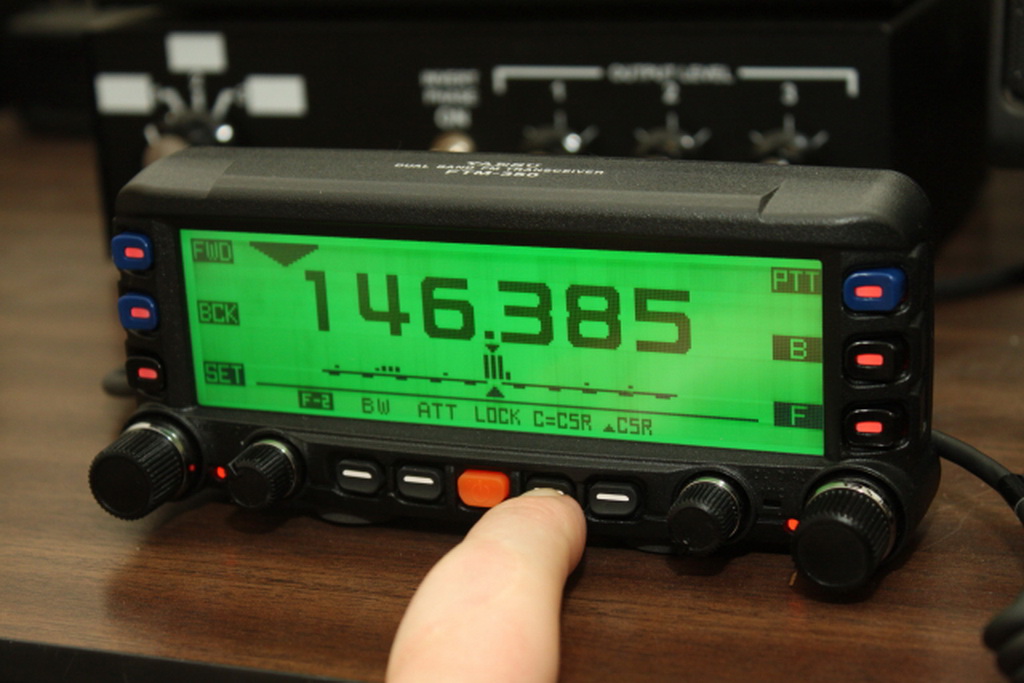

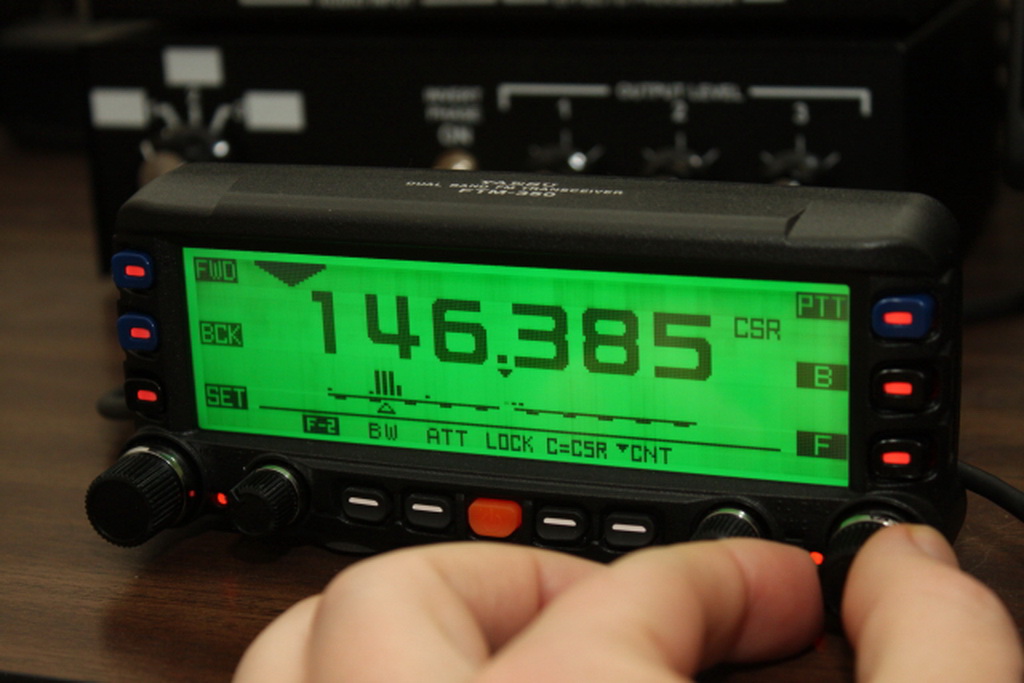

Band
Scope Funktion
YAESU FT-350 E verfügt zur
Überwachung (Monitoring) eines bestimmten Frequenzbereiches über eine sog.
Bandscope Funktion. So können z.B. schnell und bequem erkennen, welches
Relais gerade aktiv ist. Es können entweder 22 oder 50 Kanäle überwacht
werden.
Bluetooth®
Funktionen

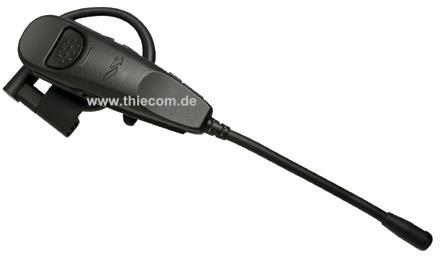

Über die optionale Bluetooth
Einheit BU-1 kann zu den
original YAESU Bluetooth Headsets BH-1A oder BH-2A eine kabellose
Verbindung für "Handfrei-Betrieb" hergestellt werden. SmartBeaconing™
eingebaut
SmartBeaconing™ von HamHUD Nichetronix ermöglicht
die Modifikation der APRS Daten z.B. für Positionsdaten. Mehr hierzu
unter: http://www.hamhud.net/hh2/smartbeacon.html
Cross-Band
Repeat Funktion
Für spezielle
Sicherheitsaufgaben, etc. kann das FT-350R! in den sog. Crossband
Repeater Modus geschaltet werden, für eine direkte 2m/70cm Relaisfunktion.
Diese Funktion ist nicht in allen Ländern zugelassen und kann bei
einzelnen Modellen deaktiviert sein. Zur Nutzung muss dann ein solches
Modell nach Vorgaben modifiziert werden. Bis zu rund 1000
Speicher!
Jeweils bis zu 500 unabhängige
Speicher könnnen sowohl im L- wie im R-Bereich programmiert werden. Somit
stehen 1000 Speicher zur Verfügung. Zusätzlich bietet das YAESU
FTM350E
- 9 PMS Speicher -
Programmierbare Bandenden je 9 pro Bereich (rechts/links)
- Je ein "Hauptkanal" für R und
L Bereiche
- 31 Kanäle für die sog. Smart
Search Funktion (Suchlauffunktion)
Spezielle
Funktionen wenn FTM-350R & VX-8R/DR Funkgeräte untereinander
kommunizieren
Folgende Sonderfunktionen stehen
(nur) zur Verfügung, wenn FTM-350 und VX-8E (VX-8DE) Modelle untereinander
kommunizieren.
- Anzeige von APRS® Partnerstationen mit
Daten wie Distanzen, Richtungen und anderen Informationen in Relation zu
Ihrem Standort.

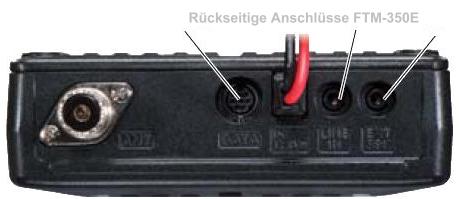

Packet
Radio
1200 / 9600 bps Packet Anschluss (8-pin mini DIN,
befindlich an der Rückseite des Basisgerätes) Breitbandempfänger
- L-Band: 0,5 MHz bis 1,7
MHz Mittelwellenempfang, 76-108 MHz UKW Rundfunk (W-FM), 108-250 und
300-1000 MHz
- R-Band: 108-250 MHz und
300-1000 MHz
UKW Rundfunk in stereo
Über die beiden im Bedienteil
eingebauten Lautsprecher ist sogar UKW Rundfunkempfang in stereo
möglich. Optionale FPR-1 Monitor Einheit
Die optionale FPR-1 Monitoreinheit empfängt
Ihre Aussendungen im Nahbereich (bis ca. 300m). Z.B. für Notfälle,
Spezialeinsätzen, etc. (entsprechendes optionales Zubehör
notwendig.)
DTMF Mikrofon im Lieferumfang
Ein DTMF Handmikrofon (MH-48A6JA) gehört zum
Lieferumfang von FTM-350E dazu. Im Bedienteil befindet sich
ebenfalls eingebaut ein Mikrofon zur PTT Aktivierung. DTMF Autodialer und andere
Funktionen
-
DTMF Autodial (Speicher) mit 16 Zeichen / 9
Memories
-
Line In Funktion zum Abspielen von anderen optionalen
Audioquellen über das FTM-350E Funkgerät
eingebaute Barometer
Funktion
Über die eingebaute Barometer
Sensor Funktion im YAESU FTM-350E können Sie im LC-Display
Luftdruck und Höhe (eigener Standort) ablesen.
Lieferumfang*
- Gerät
- MH-48A6J DTMF Mikrofon
- Mobilhalterung f. Bedienteil
und. Hauptgerät mit Schraubensätzen
- Kabelsatz 3m
- DC-Stromkabel mit
Sicherung
- Lautsprecherkabel
- Ersatzsicherungen 15A
- Bedienungsanleitung /
Garantiekarte
* = Das mitgelieferte Zubehör kann je nach
Version / land etwas unterschiedlich sein. Weitere Informationen finden
Sie hierzu auch bei uns im Shop.
Zubehörliste
 |
MH-48A6JA |
DTMF Handmikrofon |
 |
MH-42C6J |
Handmikrofon - ohne DTMF Eingabefeld |
|
CT-132 |
6m
Kabel (Separationskabel für Bedienteil/Basisgerät) |
 |
BH-1A |
Bluetooth® Headset |
 |
BH-2A |
Bluetooth® Headset |
 |
BU-1 |
Bluetooth Einheit |
 |
CAB-1 |
Ladeschale für BH-1A und BH-2A |
 |
FEP-4 |
Ohrhörer für BH-1A |
 |
MLS-200-M10 |
Zusatz-Lautsprecher |
 |
CT-133 |
GPS Verlängerungskabel (für GPS Einheit) |
 |

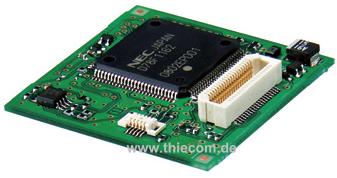

FVS-2 |
Sprachmodul (Bedienerführung) |
 |
FPR-1 |
Monitor Einheit |
 |
FGPS-1 |
GPS Empfänger intern |
 |

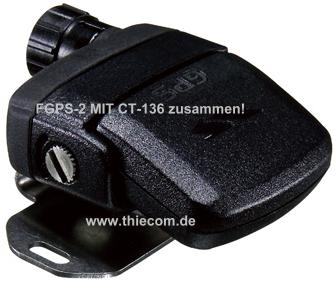

FGPS-2 |
GPS Empfänger extern - Hinweis: Bild zeigt FGPS-2 MIT
CT-136 zusammen, also NICHT Lieferumfang! |
|
CT-136 |
Externer GPS Adapter |
|
CT-135 |
Cloning Kabel |
|
CT-140 |
Packet Radio Kabel DIN 8pin <--> DIN6 PIN + Dsub 9
Pin (RS232) |
|
CT-141 |
Packet Radio Kabel DIN 8pin <--> DIN6
PIN |
|
CT-142 |
Packet Radio Kabel DIn 8pin >--> Dsub 9 pin
(RS232) |
Technische
Daten:
| GENERELLE
DATEN |
| Frequenzbereiche RX
(Empfang): |
- 0,5 - 1,8 (1,710) MHz
- Mittelwellenempfang AM
- 76-108 MHz UKW Rundfunk
- W-FM
- 108-137 MHz -
Flugfunk
- 137-174 MHz - 2m
Band
- 174-250 MHz - VHF Band
(u.a. TV Ton, etc. - je nach Region und nicht DVB-T)
- 300-420 MHz - Air,
usw.
- 420-470 MHz - 70cm
Band
- 470-800 MHz - UHF
Band
- 800-1000 MHz - General 2
Band - Diverse Anwendungen (Cell blocked in R Version)
|
| Frequenzbereich TX
(Senden): |
- 144-146 MHz
- 430-440 MHz
- (für internationale
Einsätze in Ländern, in denen dieses erlaubt ist vom dortigen
Fachhandel im Frequenzbereich erweiterbar)
|
| Speicher: |
2x 500 (siehe
oben) |
| Abstimmraster: |
5/6.25/8.33/9/10/12.5/15/20/25/50/100/200kHz (9
kHz nur im Mittelwellenband) |
| Frequenzstabilität: |
+/- 5ppm bei ca. -10 bis +
60 Grad C |
| Relaisablage
Shift: |
+/- 600 kHz bei 2m und und
+/- 1,6 / 5 / 7,6 MHz bei 70cm |
| Modulationsarten: |
FM (AM und W-FM nur in den
jeweiligen Rundfunkbändern |
| Antennen-Impedanz: |
50 Ohm |
| Stromversorgung: |
13,8 Volt DC |
| Stromaufnahme: |
- Empfang ca. 0,5
Ampere
- Senden ca. 10 Ampere
(bei ca. 50 Watt)
|
| Betriebstemperaturbereich: |
-20 bis +60 Grad
C |
| Abmessungen: |
| Bedienteil: |
ca. 157 x 66 x 33,4
mm - ohne vorstehende Teile |
| Basisgerät: |
ca. 140 x 46 x 150
mm - ohne vorstehende Teile | |
| Gewicht: |
ca. 2,1 Kg - Bedienteil
mit Basisgerät und Anschlusskabel |
| SENDER |
| Sendeleistungen: |
50 / 20 / 5 Watt -
umschaltbar - auf 2m und 70cm identisch |
| Modulationsart: |
FM |
| FM-Hub: |
+/- 5 kHz |
| Mikrofonimpedanz: |
2 kOhm |
| EMPFÄNGER |
| System: |
- FM und AM =
Doppelsuper
- W-FM = WFM
- Einfachsuper =
Radio
|
| Zwischenfrequenzen: |
| 1. ZF. 47,25
MHz und 2.ZF. 450 kHz |
Linke Seite bei FM
und AM |
| 1. ZF. 44,85
MHz und 2.ZF. 450 kHz |
Rechte Seite bei FM
und AM |
| 1.ZF. 44,0
MHz, 2.ZF. 10,7 MHz und 3. ZF. 400 kHz |
Rechte Seite bei
WFM | |
| Empfängerempfindlichkeiten: |
504-1710
kHz，AM：2
μV TYP bei 10 dB SN
76-108 MHz，WFM：2 μV TYP bei 12 dB SINAD
108-137 MHz，AM：0.8 μV TYP bei 10 dB
SN
137-140 MHz，FM：0.2
μV bei 12 dB SINAD
140-150 MHz，FM：0.16 μV TYP bei 12 dB SINAD
150-174 MHz，FM：0.25 μV bei 12 dB
SINAD
174-222 MHz，WFM：1
μV TYP bei 12 dB SINAD
300-336 MHz，AM：0.8 μV TYP bei 10 dB
SN
336-420 MHz，FM：0.25 μV bei 12 dB SINAD
420-470 MHz，FM：0.18 μV bei 12 dB
SINAD
470-540 MHz，WFM：5
μV TYP bei 12 dB SINAD
540-800 MHz，WFM：5 μV TYP bei 12 dB
SINAD
800-900 MHz，FM：0.4
μV TYP bei 12 dB SINAD
900 -999.99 MHz，FM：0.8 μV TYP bei 12 dB
SINAD |
| Typische RX
Empfindlichkeiten bei 2m und 70cm: |
0,16μV(144/430MHz) |
| Squelch
Empfindlichkeit: |
0,16µV bei 144/430
MHz |
| Selektivitäten NFM und
AM: |
12kHz/30kHz
(－6dB/－60dB) |
| Audioleistungen: |
max. 8 Watt an 4 Ohm und
10% Klirrgrad - oder max. 4 Watt je nach Lautsprecher |
| Audio
Impedanzen: |
4-16 Ohm |
| Besondere
Hinweise: |
einige Daten gelten nur im
2m / 70cm Amateurfunk Bändern |
Rotierende
Bilder*
Unsere Meinung zum
Produkt...

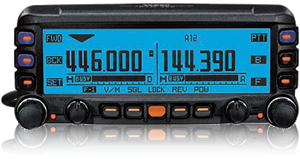

Mit der FTM-350R/E Serie
macht YAESU noch mehr Druck in Richtung D-Star und dürfte
APRS noch beliebter machen. Das moderne LC-Display und die
übersichtlich angeordneten Bedienelemente sorgen für einen hohen
Bedienungskomfort. Unverständlich die Anbringung des Bedienteils, die
schnell zum Ratespiel werden kann.
Mit den neuen Bluetooth und
Datenfunktionen (GPS, etc.) kann YAESU sicherlich weltweit auch
Kunden gewinnen, die ein solches Gerät nicht unbedingt im Amateurfunk
betreiben möchten. (in Ländern, wo dieses zugelassen ist.). Wer nicht auf
D-Star steht, hat mit dem FTM-350E ein hochmodernes 2m/70cm
Dualband Amateurfunkgerät, welches sich noch sehr interessant ausbauen
lässt.
Rein theoretisch (auch praktisch
:-) könnte man ein FTM-350E sogar als Stereo Autoradio mit UKW
und Mittelwelle durchgehen lassen, eine Idee, die wohl der eine oder
andere Anwender durchaus bei den heute oft schwierigen Einbausituationen
in PKW überdenken wird.
Leider hat man sich bei YAESU
wohl dazu entschlossen Kurzwellenempfang richtigen Kurzwellentransceivern
zu Überlassen. Warum eigentlich? In den Handfunkgeräten, wie VX-8 und Co
gibt es ja auch KW-Empfang? Das ist eindeutig eine
Spassbremse.
Dennoch: In der 2m/70cm
Klasse hat YAESU mit dem FTM-350E ein extrem leistungsfähiges
Modell mit hoher Sendeleistung, sehr stabilem Gehäuse und schicker Optik.
Keine Frage: Das FTM-350E gehört auf die vordersten Plätze
in dieser Klasse!
Gimmicks und mehr...
|
