   Premessa

La mia attività in banda 1296 MHz si svolge con un transverter autocostruito della DEMI. Dopo oltre un anno d'uso sentivo la necessità di migliorare la ricezione e aumentare la potenza d'uscita che in origine era di 3 Watt. Decisi allora di costruire un PA con un modulo M57762 e un LNA con ATF35376.

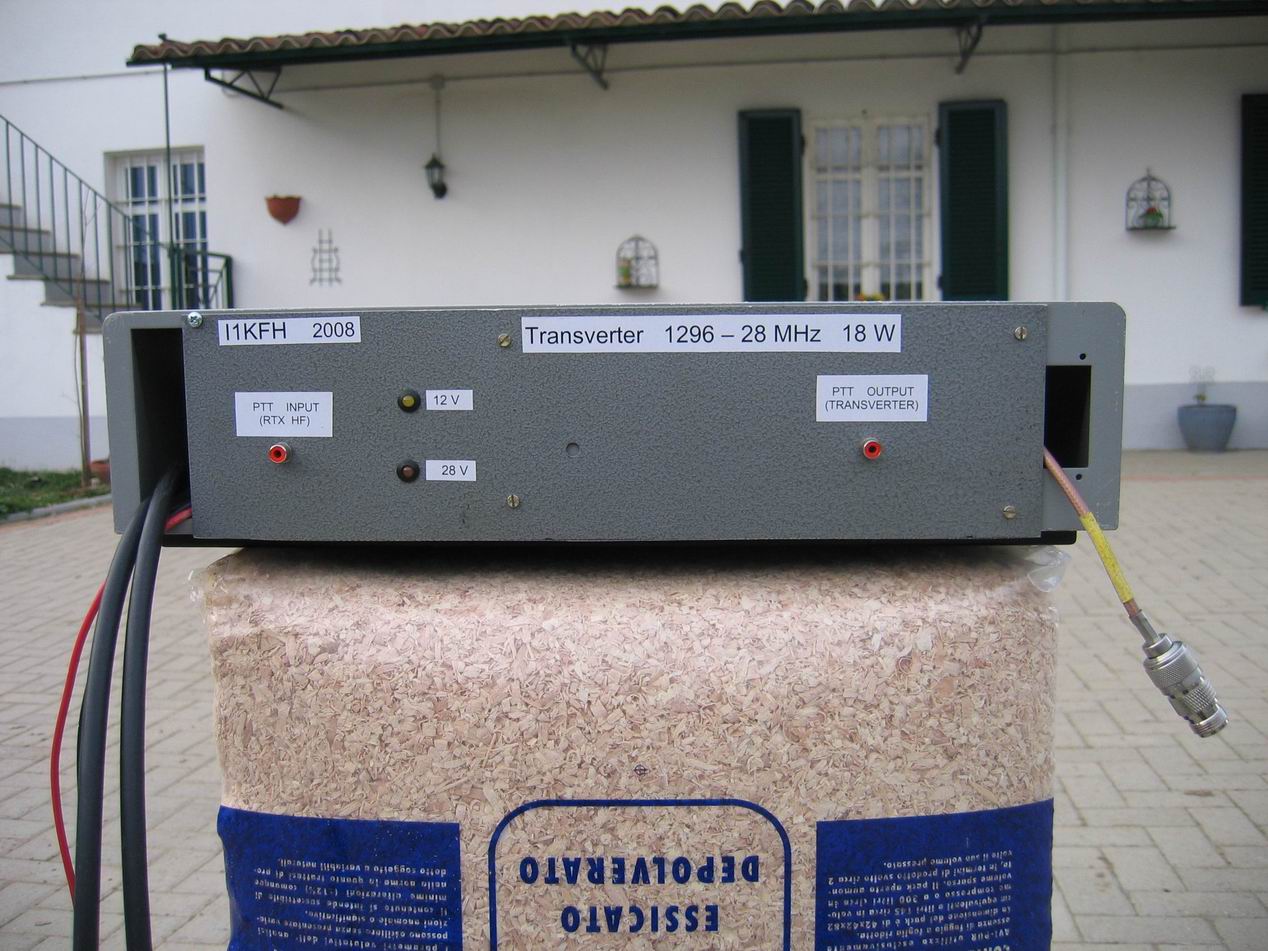

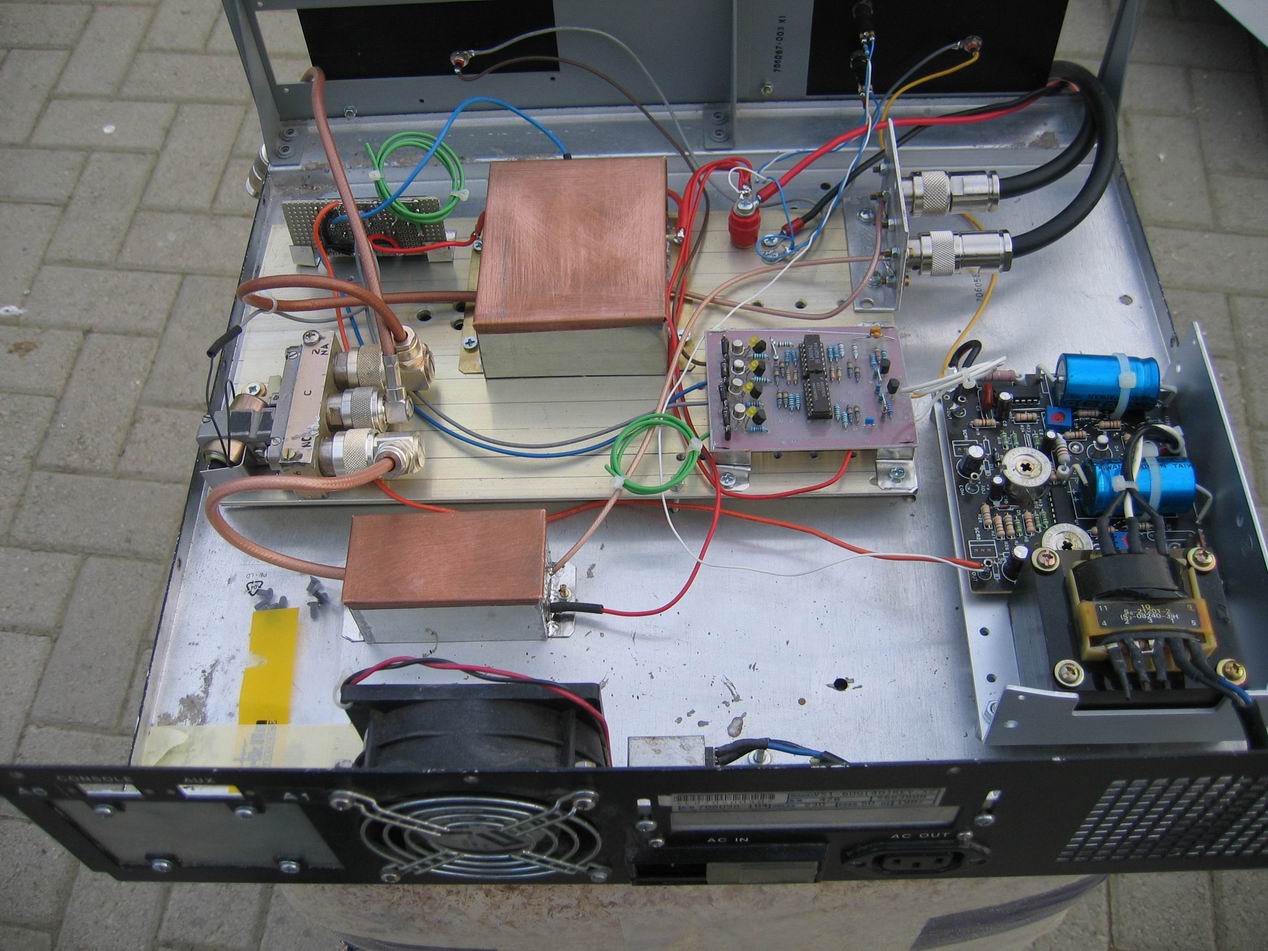

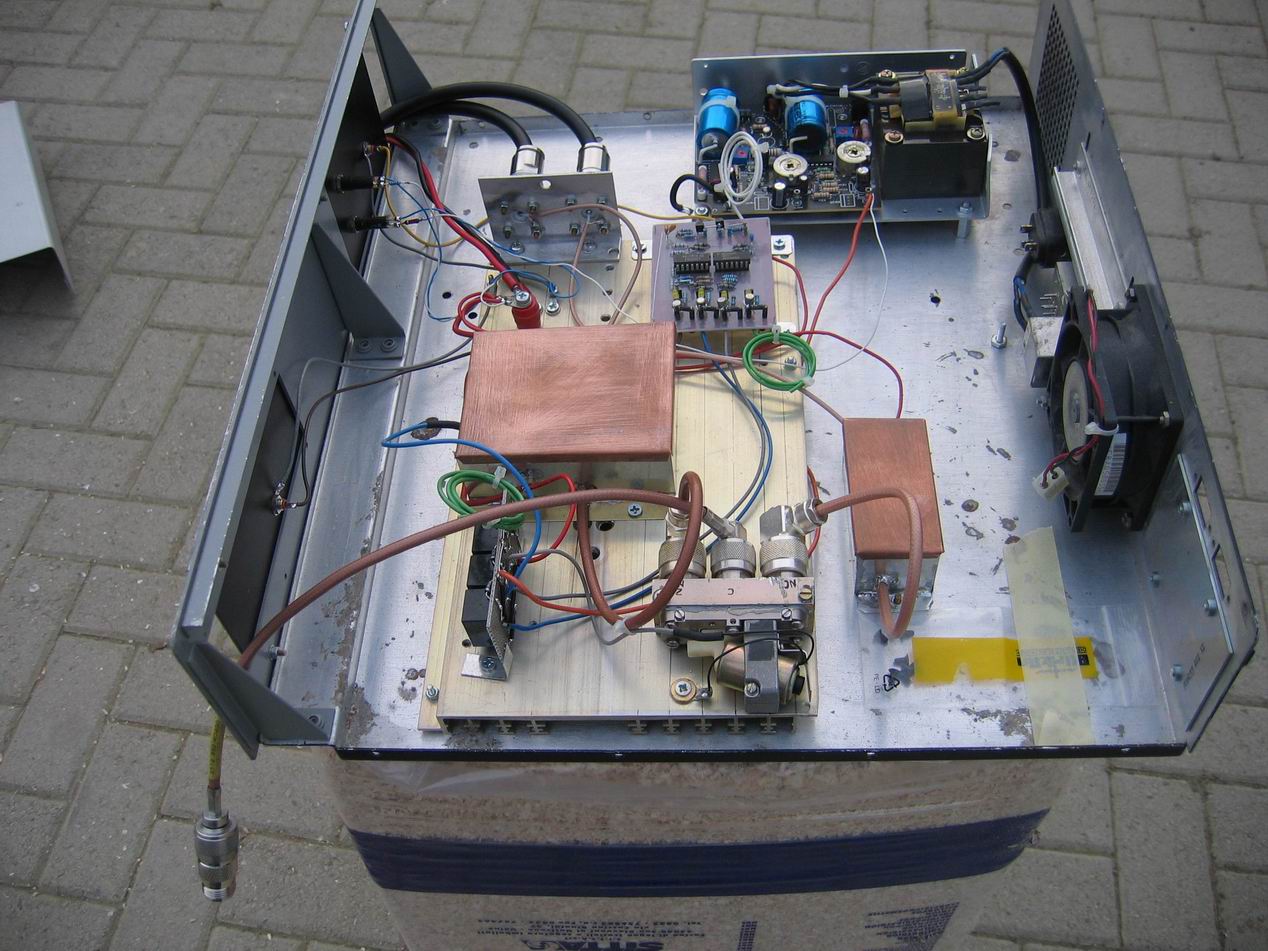

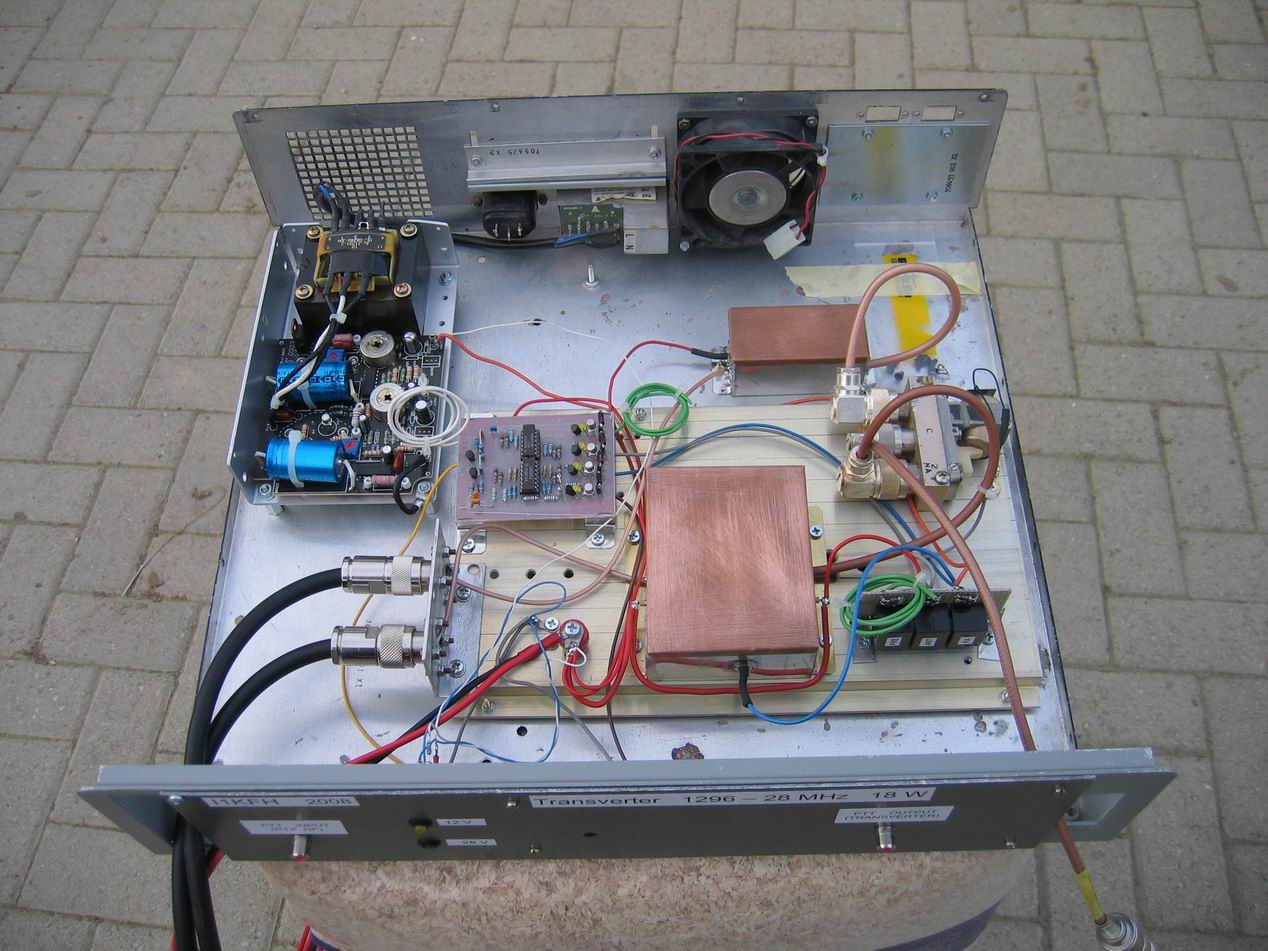

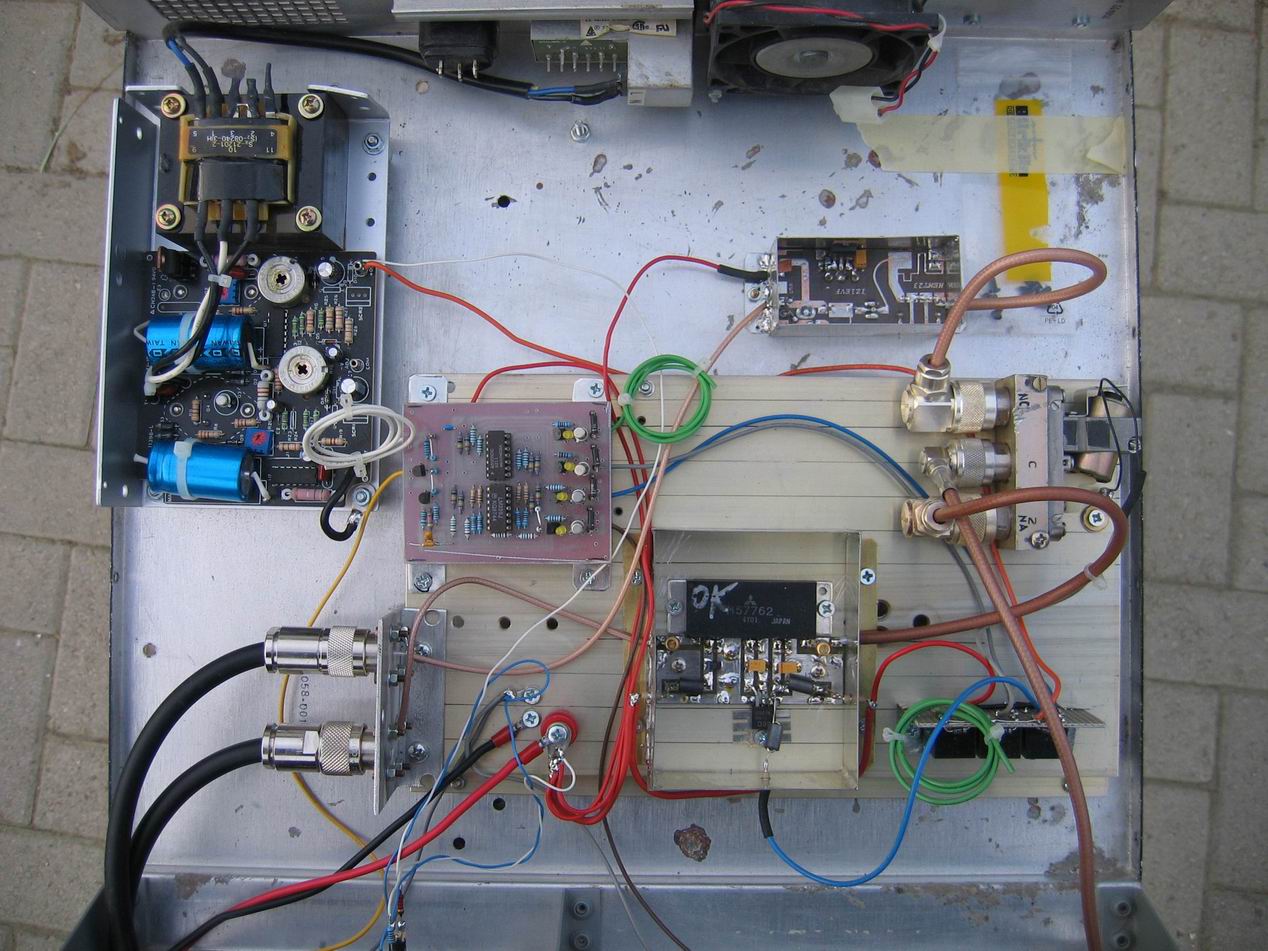

Il contenitore è di un ex PC industriale degli anni '80-'90 recuperato una ventina di anni fa e, dopo tanti anni, usato per questa realizzazione. In esso trovano alloggio un alimentatore da 28 Volt per il relè coassiale d'antenna + altri tre relè normali, un sequencer, un PA con M57762 e un LNA con ATF35376.
Tutto questo, con il transverter, è stato sistemato nel sottotetto per avere minor cavo possibile verso l'antenna.

   Il modulo PA con M57762

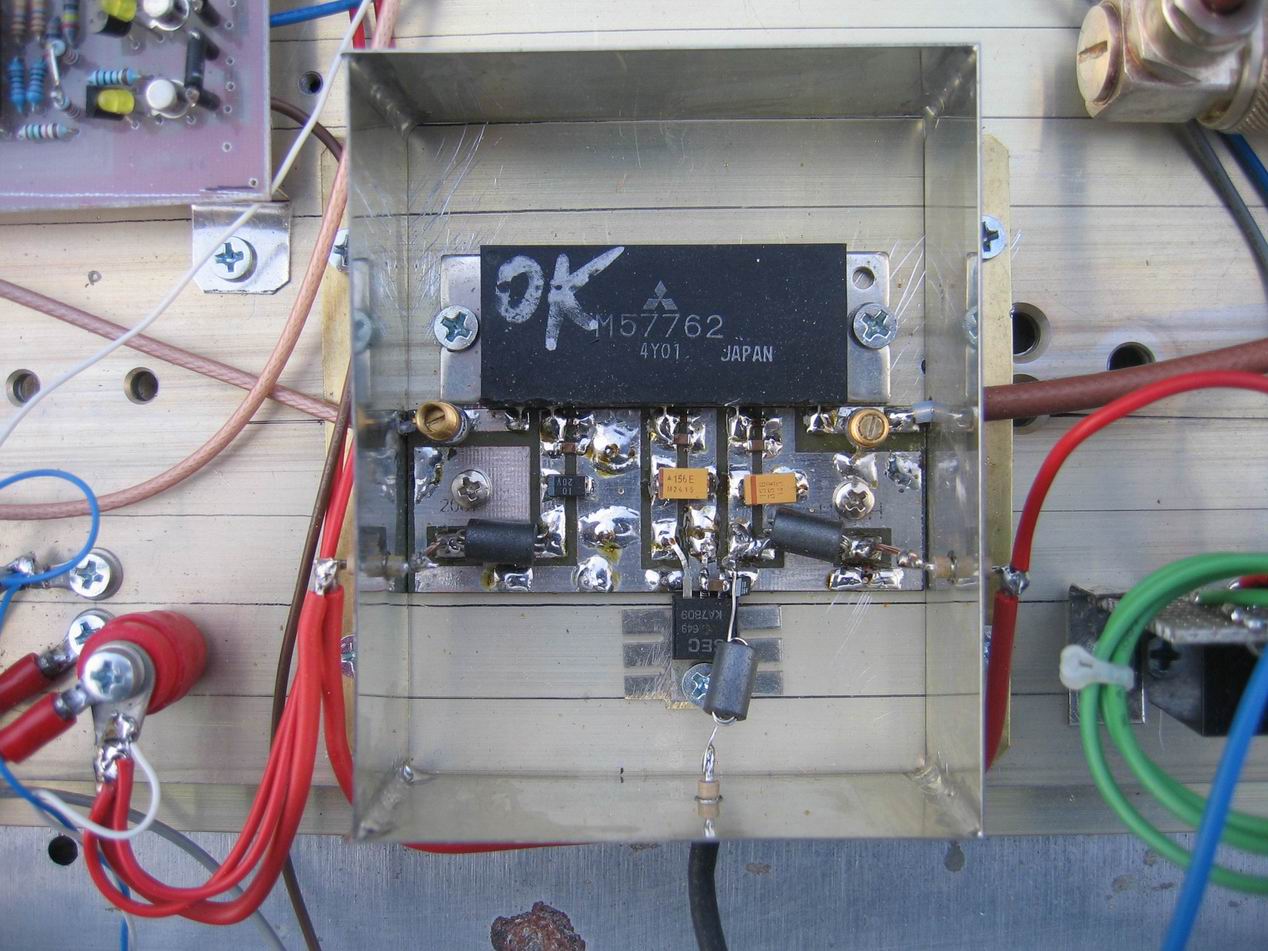

Costruzione. Incidere il circuito stampato che deve misurare 27x75 mm. su basetta in vetronite a doppia faccia e di spessore 1.6 mm. La faccia inferiore del circuito stampato rimane completamente ramata e ha lo scopo di mantenere un buon ritorno di massa. Fare due fori nel pcb per il fissaggio al supporto del PA con viti da 3 mm.. Fare dei fori da 1 mm. sulle piste di massa e saldare un filo rigido da 1 mm. tra le due facce, per garantire un miglior ritorno di massa (vedi foto).
E' fondamentale avere una buona massa tra il modulo M57762, pcb ed il contenitore per evitare fastidiosi rientri di RF. Io, per esempio, ho montato il PA su una grossa aletta di raffreddamento e poi avvitata al contenitore generale.

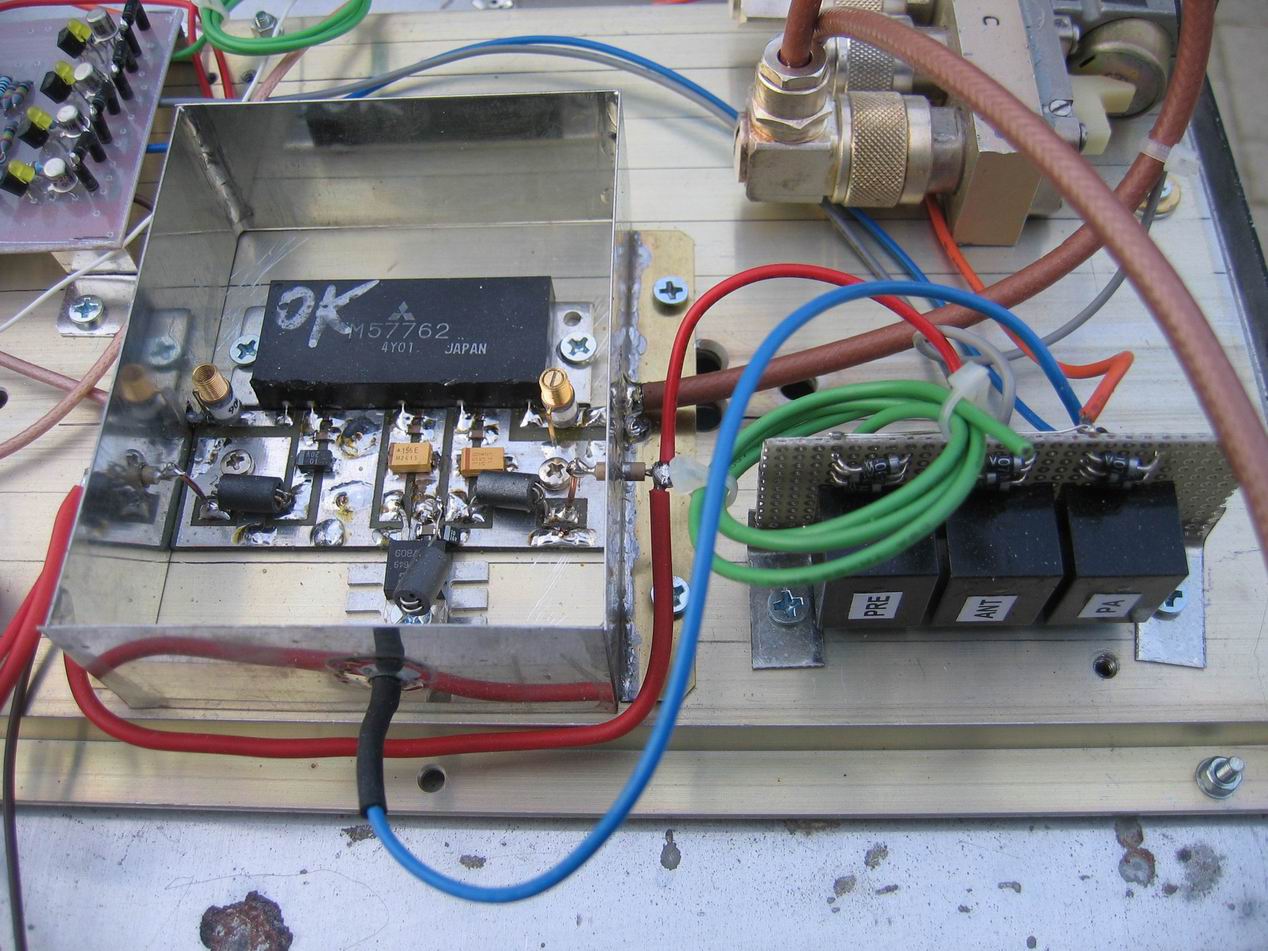

Montare sulla basetta tutti i condensatori che devono essere SMD, i due trimmer a barattolo da 5 pF e le VK200. Fissare con le viti il pcb e il modulo e, in seguito, saldare i cinque terminali di esso al pcb. Avvitare infine il regolatore di tensione 7809 e collegarlo al pcb.
Collaudo. Collegare un carico fittizio da almeno 20 Watt all'uscita del PA. Alimentare il tutto con 13.8 V (compreso l'input BIAS). Pilotare il PA con una potenza inferiore a 1 Watt.
ATTENZIONE: NON PILOTARE ASSOLUTAMENTE IL PA CON UNA POTENZA MAGGIORE DI UN WATT PERCHE' SI DISTRUGGERA' IN POCHI SECONDI!!!
Io piloto il PA con 0.7 Watt (per sicurezza) ed ottengo circa 18 Watt in uscita. Regolare i due trimmer da 5 pF per la massima uscita RF.

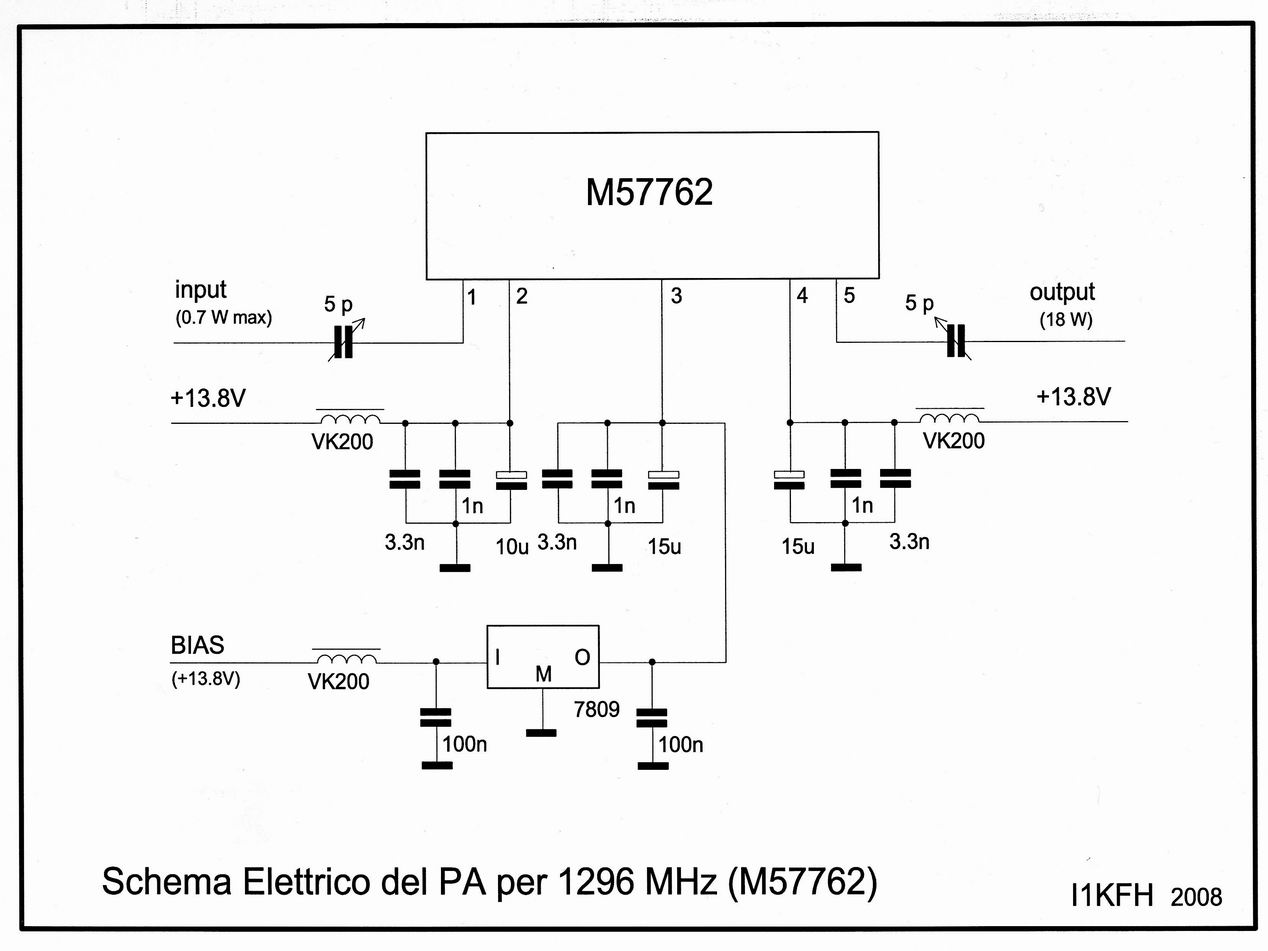

Schema Elettrico del PA
Disposizione Componenti del PA

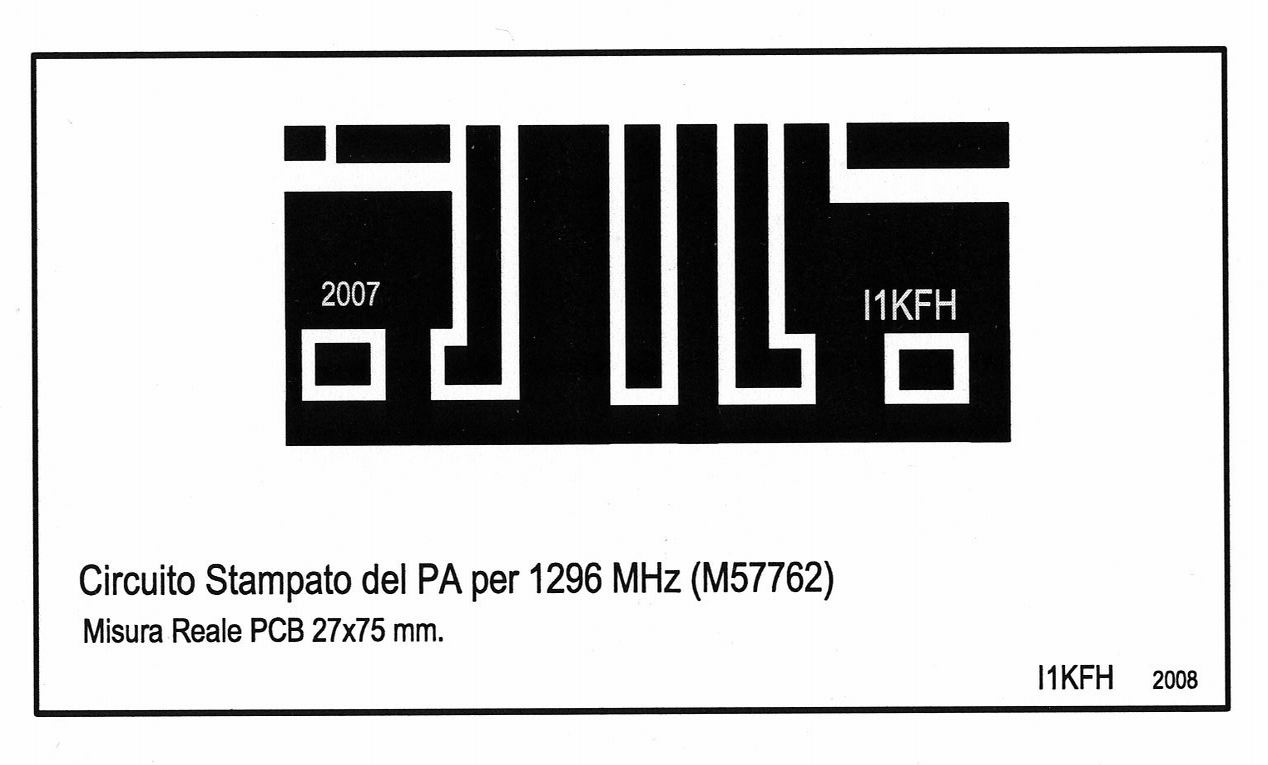

Disegno del Circuito Stampato

   Il modulo LNA con ATF 35376

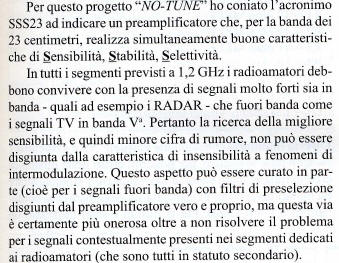

La mia scelta è caduta sul tipo SSS23 di I2SG presentato sul suo libro a pag. 61. Mi sono piaciute le caratteristiche che I2SG descrive all'inizio dell'articolo e che secondo me meritano di essere citate.

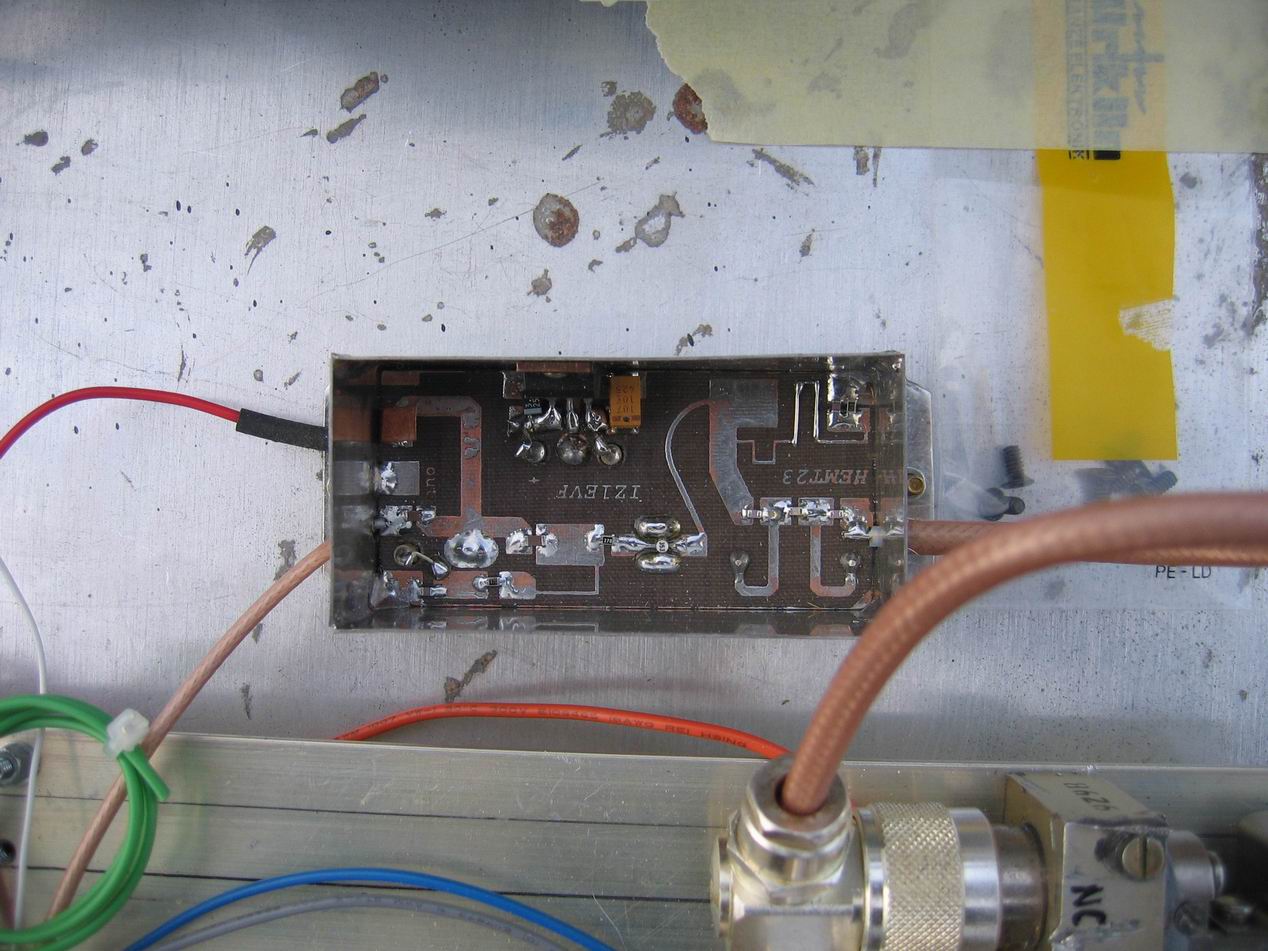

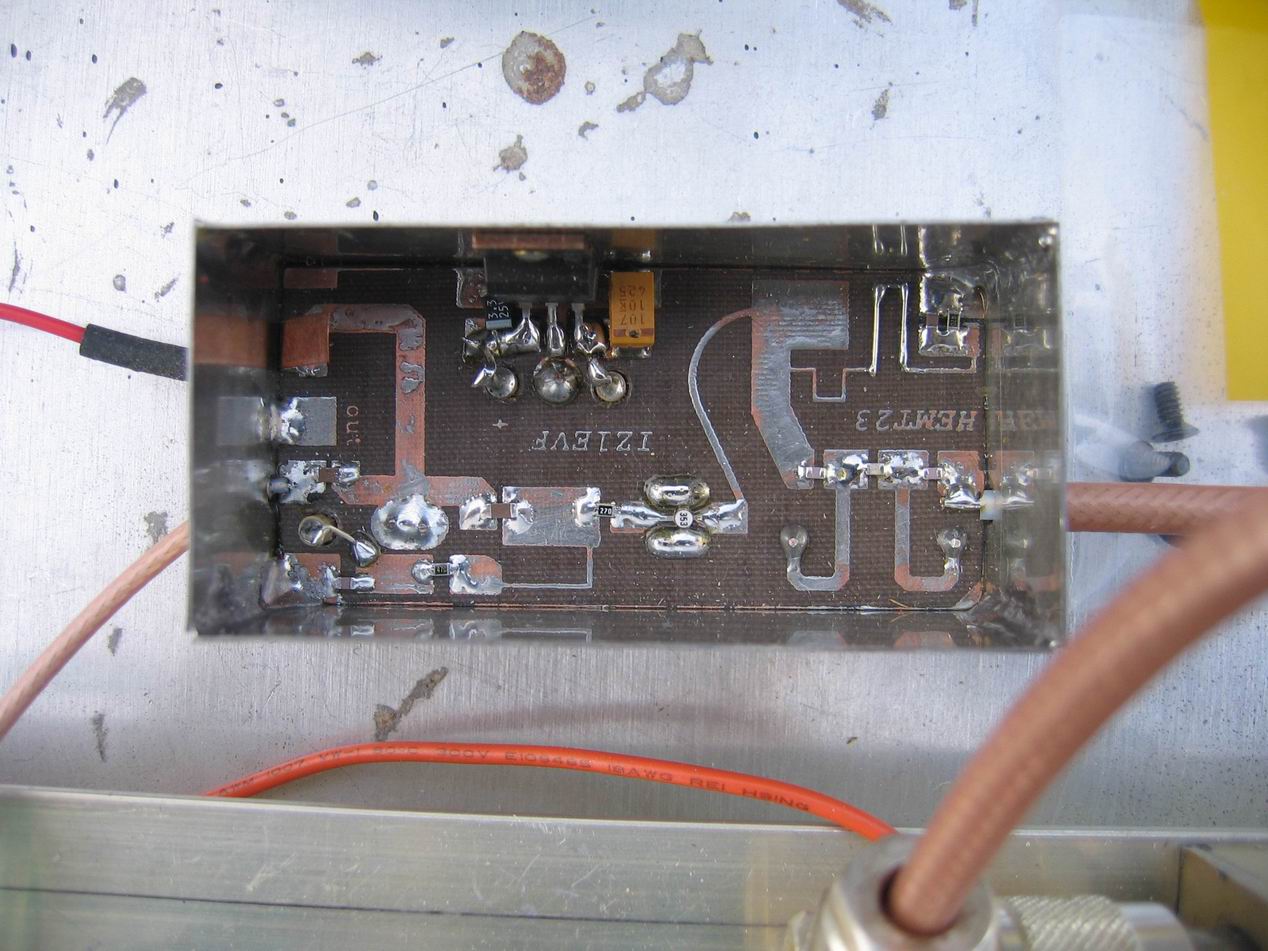

La realizzazione del pcb è stata eseguita da Piero IZ1EVF su un supporto in teflon da 0.8 mm.
Utilizzando questo dispositivo sono riuscito, oltre ad aumentare il guadagno in ricezione, ad eliminare delle fastidiose interferenze che ogni tanto si presentavano in banda 1296 MHz.

   Cablaggio

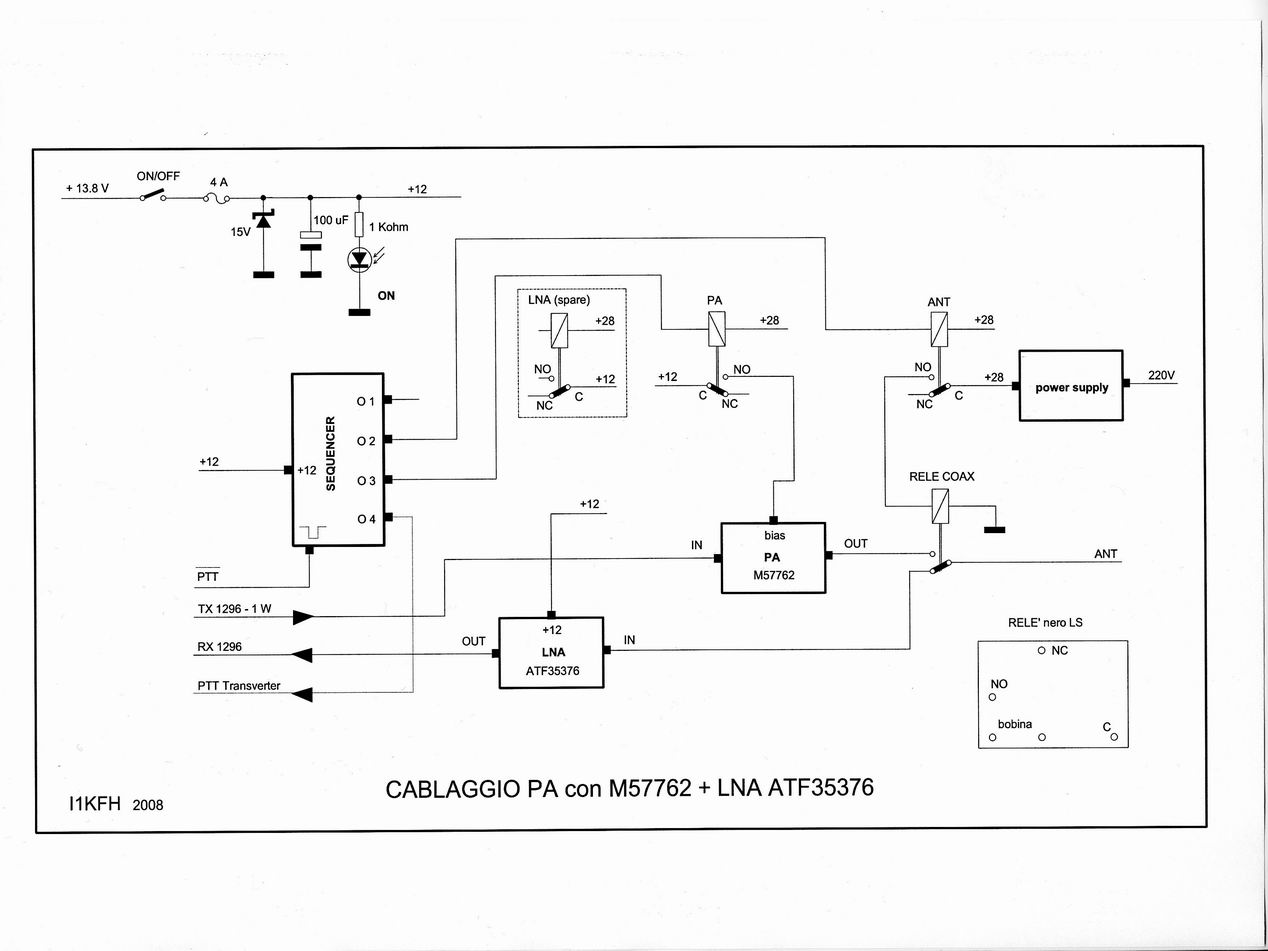

Disegno del Cablaggio del PA + LNA
