Le prime prove 136 khz GPS con
EbNaut
Opera
DDS-crtl
![](ebnaut/20-06-dds.jpg)
|
La
trasmissione nel sistema EbNaut un programma dell'autore
Paul Nicholson
le informazione sono de scritte sul sito EbNaut Il software è disponibile
per Linux e Windows. E 'scritto in C ed è open sotto la
licenza BSD 2-clausola. I segnali VLF si propagano molto bene. Terra
e ionosfera sono riflettori a bassa perdita e segnali vengono
efficacemente intrappolati in una cavità formata tra la terra e le
regioni D o E della ionosfera. potenza trasmessa espande cilindrica
in questa cavità per produrre una densità di potenza ricevuta
approssimativamente inversamente proporzionale alla gamma. In cima a
quello, l'attenuazione per effetto delle perdite è relativamente
basso, che vanno da 0,5 dB a 8 dB per 1.000 km, a seconda della
frequenza, l'ora del giorno, la terra o il percorso del mare, e la
direzione rispetto al campo magnetico terrestre. Percorsi sono
generalmente stabili e ripetibili, spesso con poco o solo
dissolversi lento e segnali possono essere ricevuti con una fase
stabile a volte per ore alla volta |
Dalle mie
prime esperienze
Una volta acquisito il questo programma
EbNaut
dopo tanta lettura di poter tradurre e
di capire le sue funzioni mie stato un
difficile, le informazione Inglese, da
tradurre in Italiano e di capire cosa
andavo incontro non e stato facile per
alcuni testi scritti da Markus, per
alcuni OM e stato molto più facile ha
usare del
programma, no è stato facile delle mie
esigente di non capire Inglese, le prime
prove di come si usa il programma
EbNaut
una volta stabilito il procedimento i
come procedere, resta lo stato di
aspettare altri OM per le prime prove di
trasmissione.
Con l'aiuto di Riccardo IW4DXW e altri
OM stato annunciato la mia prima
trasmissione lo stesso giorno e le
mie prime prove dei testi i
risultati della frequenza stabile, ho usato
alcuni programma da noi già in uso Opera
del EA5HVk altro programma da
sperimentato in questo modo con il GPS TX e il modo
EbNaut
sistema nuovo DDS-ctrl dell' Alexe
RN3AUS.
I dati del record
di Test della frequenza 137493. 000 Khz
nessuna deviazione sono stati
ricevuti su 3 Grabber lo stesso giorno 20 Luglio
2017
|
Record
Grabber IW4DXW 20 Luglio 288 KM
2017-06-20 07:42:58 IK1HGI 266km 137493.000Hz 2mHz -41.2dBOp 96% 19.4dB
2017-06-20 07:08:17 IK1HGI 266km 137493.000Hz 2mHz -41.0dBOp 100% 20.3dB
2017-06-20 06:33:36 IK1HGI 266km 137493.000Hz 2mHz -39.7dBOp 95% 20.1dB
2017-06-20 05:58:55 IK1HGI 266km 137493.000Hz 2mHz -38.2dBOp 78% 19.3dB
2017-06-20 05:24:15 IK1HGI 266km 137493.000Hz 2mHz -41.1dBOp 97% 19.8dB
2017-06-20 04:49:33 IK1HGI 266km 137493.000Hz 2mHz -39.7dBOp 100% 19.9dB
2017-06-20 04:14:52 IK1HGI 266km 137493.000Hz 2mHz -37.0dBOp 99% 20.1dB
2017-06-20 03:40:11 IK1HGI 266km 137493.000Hz 2mHz -41.1dBOp 85% 19.8dB
2017-06-20 03:05:30 IK1HGI 266km 137493.000Hz 2mHz -39.7dBOp 89% 19.3dB
2017-06-20 02:30:49 IK1HGI 266km 137493.000Hz 2mHz -45.2dBOp 100% 18.7dB
2017-06-20 01:56:07 IK1HGI 266km 137493.000Hz 2mHz -40.9dBOp 87% 18.2dB
2017-06-20 01:21:27 IK1HGI 266km 137493.000Hz 2mHz -42.1dBOp 88% 19.8dB
2017-06-20 00:46:46 IK1HGI 266km 137493.000Hz 2mHz -38.3dBOp 85% 19.2dB
2017-06-20 00:33:23 IZ7SLZ 610km 137495.000Hz 2mHz -36.1dBOp 95% 20.4dB
2017-06-20 00:12:05 IK1HGI 266km 137493.000Hz 2mHz -42.0dBOp 99% 18.9dB
|
|
|
Record
Grabber DF6NM 20-Luglio KM 449
2017-06-20 08:17:41 IK1HGI 449km 137493.000Hz 2mHz -45.8dBOp 93% 17.9dB
2017-06-20 07:43:00 IK1HGI 449km 137493.000Hz 2mHz -42.4dBOp 100% 18.3dB
2017-06-20 07:08:18 IK1HGI 449km 137493.000Hz 2mHz -45.5dBOp 95% 15.9dB
2017-06-20 05:24:14 IK1HGI 449km 137493.000Hz 4mHz -44.6dBOp 100% 16.3dB
2017-06-20 04:49:34 IK1HGI 449km 137493.000Hz 3mHz -42.8dBOp 99% 18.5dB
2017-06-20 03:40:12 IK1HGI 449km 137492.999Hz 8mHz -41.8dBOp 100% 15.3dB
2017-06-20 03:05:31 IK1HGI 449km 137493.000Hz 2mHz -45.3dBOp 97% 15.9dB
2017-06-20 02:30:51 IK1HGI 449km 137493.000Hz 2mHz -40.4dBOp 100% 18.7dB
2017-06-20 01:56:09 IK1HGI 449km 137493.000Hz 3mHz -44.5dBOp 89% 17.4dB
2017-06-20 01:21:28 IK1HGI 449km 137493.000Hz 7mHz -38.7dBOp 100% 19.9dB
2017-06-20 00:46:47 IK1HGI 449km 137492.999Hz 4mHz -41.4dBOp 93% 18.2dB
|
|
|
Record
Grabber DF7FC 20-Luglio KM 449
2017-06-20 22:19:29 IK1HGI 478km 137492.999Hz 2mHz -47.2dBOp 100% 16.6dB
2017-06-20 21:44:49 IK1HGI 478km 137492.999Hz 1mHz -46.5dBOp 100% 18.6dB
2017-06-20 10:36:24 IK1HGI 478km 137493.000Hz 2mHz -50.0dBOp 100% 16.1dB
2017-06-20 09:27:02 IK1HGI 478km 137493.000Hz 3mHz -47.2dBOp 100% 16.3dB
2017-06-20 08:52:21 IK1HGI 478km 137493.000Hz 2mHz -48.0dBOp 95% 15.7dB
2017-06-20 08:17:41 IK1HGI 478km 137493.000Hz 1mHz -50.7dBOp 80% 15.4dB
2017-06-20 02:30:50 IK1HGI 478km 137492.999Hz 2mHz -41.3dBOp 96% 20.1dB
2017-06-20 01:56:09 IK1HGI 478km 137492.999Hz 2mHz -40.9dBOp 100% 19.6dB
2017-06-20 01:21:27 IK1HGI 478km 137493.000Hz 2mHz -45.5dBOp 94% 18.2dB
2017-06-20 00:46:47 IK1HGI 478km 137493.000Hz 2mHz -49.6dBOp 100% 15.3dB
|
|
Altro
Test con il programma EbNaut DF6NM
![](ebnaut/ennaut-tx.jpg)
La parte
trasmittente
|

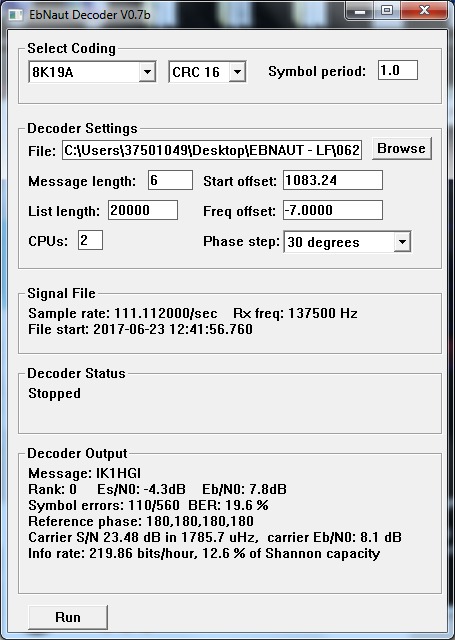

![](ebnaut/23-06-2017-test.jpg)
La parte
ricevente dopo la codifica
ricevuta il segnale on
137493 Hz catturato in JN64BW |
Questi numeri sotto consiste capacità
di scrittura della durata di
trasmissioni della codifica del mio call
(IK1HGI) di 6 caratteri
la durata
dei caratteri 9:20
minuti
qui si può capire le informazioni
più dettagliate
IL sistema viene usando un
programma Spectrum Lab
per registrazione della durata
Configurazione Dialogo (Download)
Il segnale op32 di ik1hgi su 137493 Hz
catturato in JN80 (qrt di IZ7SLZ 900 km
distanza ) usando
un ricevitore GPS riferito e il
programma 'vlfrx-tool' di Paul Nicholson.
Ricevente da Domenico
IZ7SLZ del 23 Luglio alle ore 09:36 UTC
![](ebnaut/segnale-hgi-slz.jpg) |
Tutto il sistema di Trasmissione grazie la mia
canna da
pesca ho realizzato per poco spazio
![](antenna/canna1.jpg)
I primo test Luglio 2017 prime prove effettuate con
il mio Amplificatore realizzato
di qualche mesi
passati, utilizzando anch'essa la
canna da pesca per vari test del sistema
EbNaut volendo
sperimentare il nuovo Amplificatore, mi
ha permesso questo tipo di sistema di trasmissione
in assenza di propagazione con la aiuto
propagazione di terra, Riccardo IW4DXW
ha ricevuto il mio segnale di test, con questo
tipo trasmissione GPS
Clock, Buffer, con la frequenza stabile
sulla codifica decodificata realizzata
Altro
Test con il programma
RN3AUS DDS-crtl

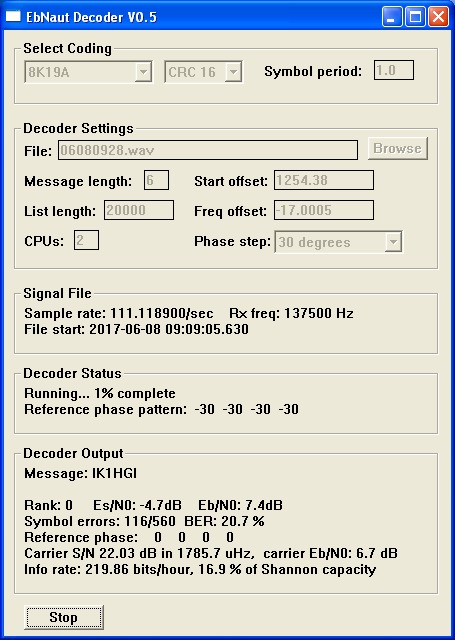

![](ebnaut/prima.jpg)
Prima fare di registrazione
09:09 |

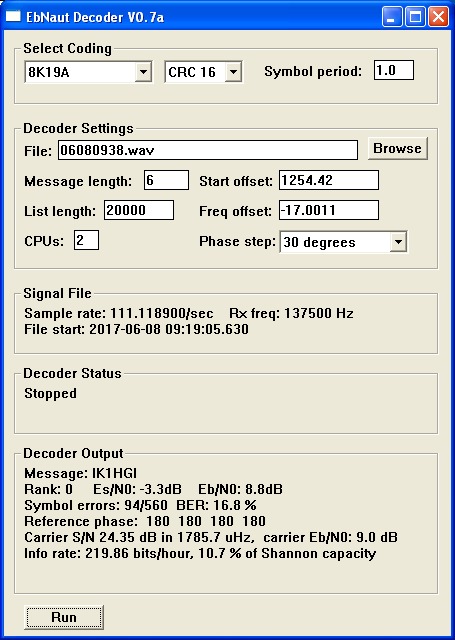

![](ebnaut/950.jpg)
Seconda
fase di registrazione 09:19 |
La parte della
ricezione immagine sopra e una sintesi
del messaggio trasmesso con
programma EbNaut-TX e
RN3AUS DDS-crtl.
IL
modulatore
e composto da un integrato DC4070, più GPS
ci permette di stabilire una frequenza
programma per la trasmissione. il test e
composta da 6 caratteri IK1HGI e
la durata 9:20 secondi ricevuto da Riccardo
IW4DXW utilizzando il programma di registrazione
Spectrum Lab con le sue
impostazione di riferimento altamente
stabile (fatta in casa). Con i
complimenti a lui.
![](ebnaut/buffer1.jpg)
Lo schema GPS PCB
73 Antonio ik1hgi
