Antenna Alford 1.2 Ghz ATV

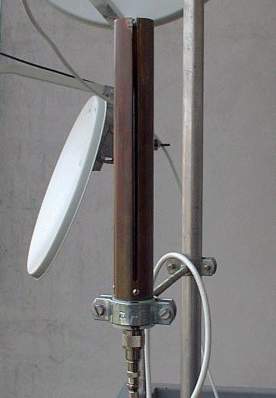

Antenna slot Alford 1.2Ghz Prima sperimentazione   Questa antenna si può utilizzare anche in macchina per attività sportiva, ho altro esigenze di uso, basta che sia attrezzato di un trasmettitore per 1.2 Ghz, con potenza da 750 milliwatt ho pure qualche potenza in più, le caratteristiche spiego con piccole suggerimenti come realizzare i taglio sul turbo, che sia in corrispondenza in parallelo alle due facciate di non avere delle curvature in linea verticale.

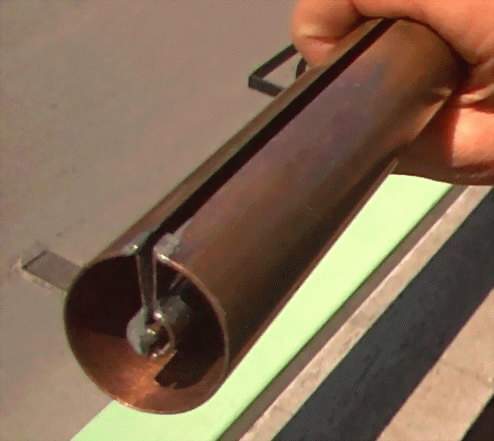

click	Particolare del taglio   Un particolare della antenna, come si vede nella foto, la parte dei due pezzetti di rame che portano in corto l'antenna per i 50 ohm,   la costruzione del montaggio vengono  saldati  i due  due lati del turbo, sulla linea in corto, fate in modo che rimangono bene in linea, una volta saldati al centro ritoccare con una lima piccola per le sbavature.

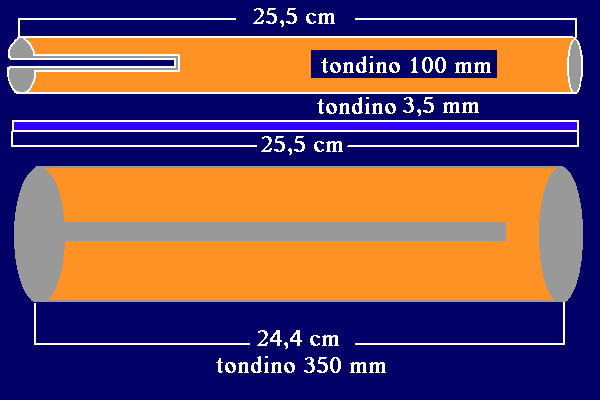

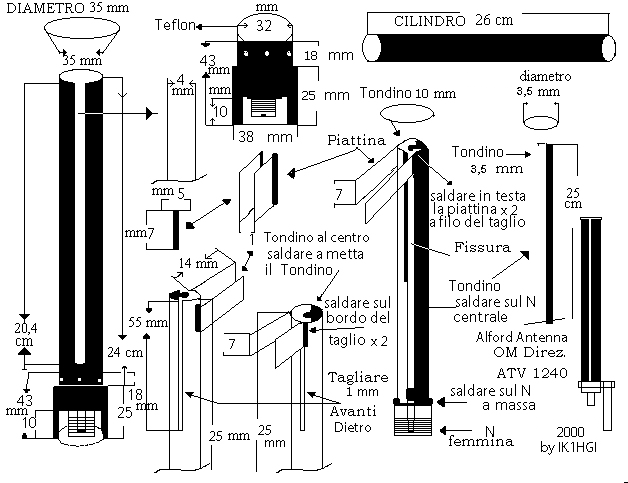

Disegno Alford   Le caratteristiche del disegno le misura corrispondono in millimetri, il montaggio vengono fatte con molta attenzione, rispettare le misure come il disegno, se non fate errori di misure e montaggio, l'Alford entra la risuonare sulla frequenza stabilita 1.240 Mgz, l'antenna è stata misurata con strumenti adatti per la radio frequenza, L'Antenna deve risuonare 1230 / 1267 più ho meno, il ROS 1.2 in potenza 20 Watt.	click
click	Prima Operazione   Ricavare un tubo di rame dimensione 350 mm lungo 250 mm, un pezzo di tondino del 10 mm lungo 260 mm, un pezzo di tondino da 3,5 mm lungo 260 mm, 2 spezzoni di piattino 10 x 1 lungo 20 mm, un ("N") Femmina, un pezzetto di teflon 400 x 450 mm. questo è tutto il materiale necessario per la costruzione dell'antenna Alford, il materiale si può ricavare da un lattoniere o pure un rivenditore.
Disegno Alford Le caratteristiche delle foto qui accanto si  vedono come vengono  inseriti l' enne dentro in su porto di teflon.                click                            click	Su porto Alford Le caratteristiche delle foto qui accanto si  vedono come vengono  inseriti l' enne dentro in su porto di teflon.                   click                          click
click                            click	Prima Operazione Ricavare un pezzetto di teflon  lungo 4,5 cm e sagomate con si vede sulle foto, fate in modo che nella parte che deve entrare di sostegno il turbo di rame dove viene inserito il diametro 30,3 mm, la distanza di entrata 1,5 cm, la parte dell'enne viene scavato della profondità di un 10 mm, fate in modo che possiate adattare l'enne dentro come  si nota nella foto.

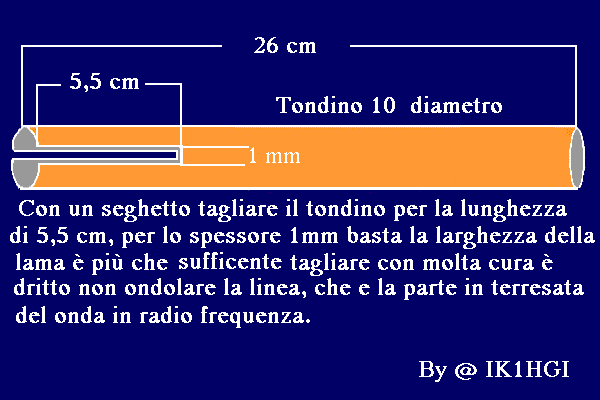

Seconda Operazione   Una volta ricavato il materiale ci tocca di mettere in opera Antenna Alford. Tagliare il tondino ambi due lati vedi foto  in lunghezza misura di 5,5 cm di 1 mm ho con seghetto o fresatura.	click

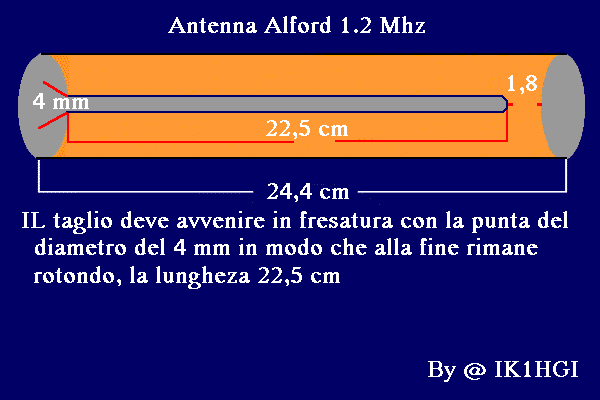

click	Terza Operazione   Tagliare il turbo che avete tagliato in misura in lunghezza di 24,4 cm del diametro 35, tagliate con un trapano a colonna che abbia la crociera di lavoro in avanti indietro, in modo che potiate tagliare con una punta da Fresa solo un lato (vedi sopra) la fessura misura di larghezza di 4 mm, della lunghezza di 22,5 cm.
Quarta Operazione   Saldare il tondino del diametro 3,5 al centro sul l'enne ( N ) occhio al centro ben dritto, ricavare dei 2 pezzati di teflon del 9,5 mm con il foro del 3 mm che possa entrale dentro al tondino del 3,5 in modo quando entra nel tondino del 10 lo stilo sia ben centrato, quando saldate a massa il materiale, con il saldare tutti i componenti, fate in modo che siano  ben limati le parti di saldatura a stagno.	click

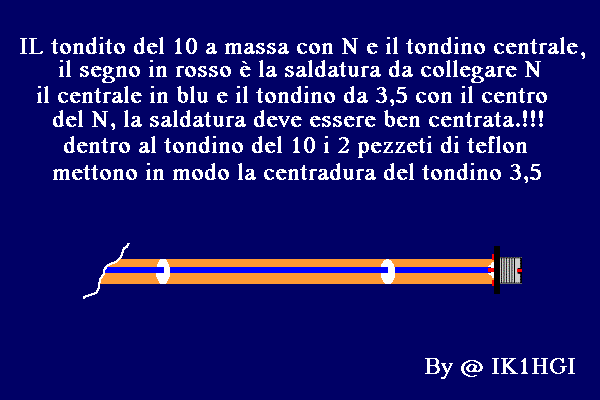

click	Quinta Operazione Unite i pezzi, fate in modo che il dipolo sia ben centrato in verticale, saldare il tondino del 10 sul N (vedi il colore ROSSO), al centro il dipolo di colore (BLU) nella parte interna, ricordassi di utilizzare  2 due pezzi di teflon..!! ci permette di utilizzare il dipolo al centro del tondino, oppure utilizzate altro materiale che vi possa stare al centro il tondino del 3 mm, fate in modo quando saldate il tondino e l’enne con una lima, limate le due parti dove viene saldato il ( rame e N ), con il saldare  fate in modo che il tondino sia molto caldo, le parti di saldatura a stagno.

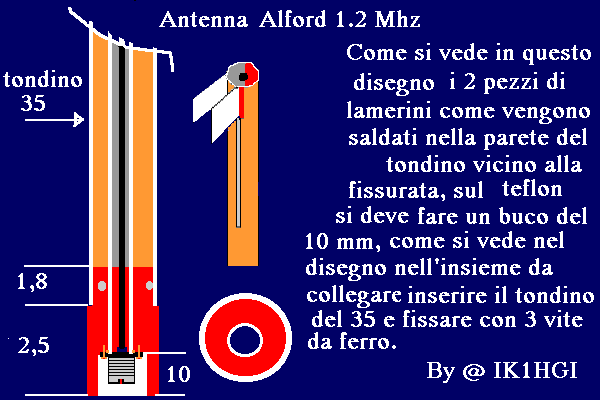

Complesso Saldatura Una volta uniti i pezzi fate in modo che l'antenna sia ben centrata nella circonferenza, saldare i 2 pezzetti di piattino 10 x 1 vedi foto di color BLU la saldatura è di colore ROSSO nella parte superiore del tubo di rame, fate in modo quando saldate i 2 lamierini non si copra il taglio della fessura di 1 mm, mettete in mezzo un spessore di 1 mm che vi fa da Dima, saldare i pezzetti di piattini a forma  ( V ), saldate anche sul tondino da 3,5 mm il centrale di  colore VERDE e il turbo del 35 del (N) in modo come si vede la foto del disegno.	click

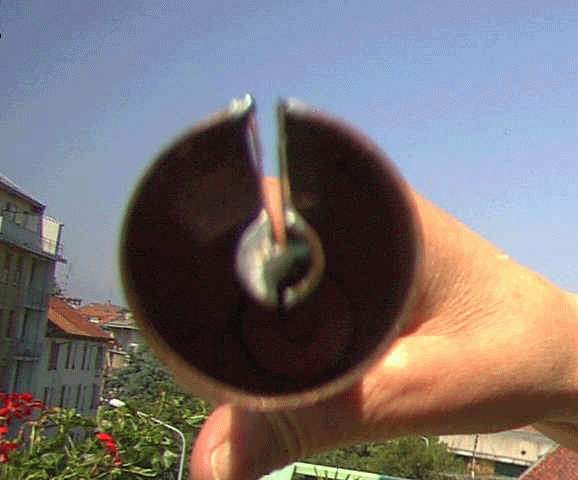

click	Alford parte meccanica   Qui nella foto si vede come le parti di saldatura già realizzata le parti di saldatura bene fatte, fare riferimento come sopra sul disegno.

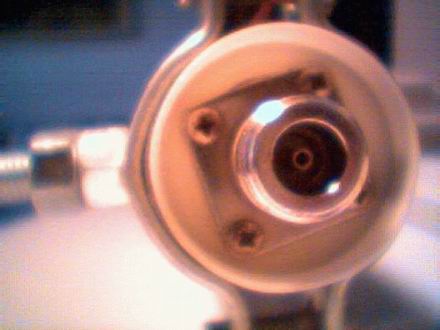

L' ENNE   click                            click	L' ENNE  Si può utilizzare 2 tipi di enne a secondo quello che vi fa comodo, da saldare sul turbo di rame,  usare una femmina da pannello a vite come si vede sulla foto dentro  il turbo di teflon.   l'enne N

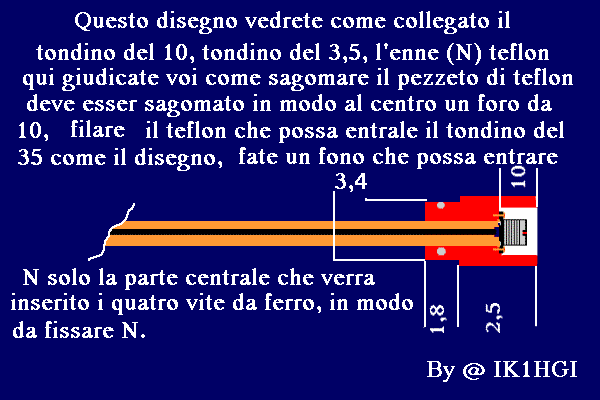

click	Teflon sagomato Per il pezzetto di teflon sagomato è di vostra idea o immaginazione come vedete la struttura del disegno dentro l'enne (N)
Finale Una volta uniti i pezzi fate in modo che l'antenna sia ben centrata fissare il tondino del 35 con il teflon con 3 viti da ferro, come si vede nella prima foto dimostrativa realizzata nella prima foto.   Alford web Pagina qualche riferimento di un disegno dell' Alford.	click

Mi rimane altro che augurarvi buon lavoro saluti  ik1hgi Antonio  Se avete dei problemi mandami un messaggio rispondo, accetto consigli.
