Mire Colore a barre Mc1377

Primo sperimento di questo progetto illustrato, lo spunto è stato preso dal programma del PIC Dream di F5AD del Novembre 2000, apparso sul sito del autore. La elaborazione del programma Dream l'amico Salvatore ha realizzato Max new del software, ringrazio  al OM Salvatore IW2KGH.

Mentre io, ho rifatto il master lo schema elettrico, ho realizzato delle modifiche è il miglioramento del circuito, utilizzando l'integrato della Motorola MC1377, che ho riportato diversi modifiche per la preparazione del coma migliore come si presenta sulla foto, il circuito da me realizzato le dimensione del formato 70x60, per cui ritengo di facilita di costruzione, molto riperdibile il MC1377

Per inizializzare "hps" TV out monoscopio è necessario specificare una risoluzione e se utilizzare lo standard NTSC USA, Canada, Giappone parti del Sud America o allo standard PAL (Europa, Australia, Africa Asia parti del Sud America) può essere utilizzato per visualizzare monoscopio a colore TV-out

http://en.wikipedia.org/wiki/PAL http://en.wikipedia.org/wiki/Ntsc

Mire color barre

Uso Beacon la prima foto è un semplice pcb realizzato con il programma Arianna download chi lo conosce ho realizzato mire colore a barre per la possibilità anche il file di stampa da realizzare, potete usare anche modalità un beacon per utilizzo per la trasmissione per traffico ATV analogico, chi volesse attivare un Beacon Temporizzato d'avere un segnale di test di attivabile a distanza, in modo semplice il risulti presente solo per un periodo di tempo prestabilito, in modo tale da tenere occupata la frequenza utilizzata in uso per prove test con un  semplice circuito realizzato da me.

Download mire_color-comp.pdf

Download mire_color-pcb.pdf
Circuiti elettrici predisposto al sito Alberto ik8uif, per cui chi volesse realizzare un Telecomando DTMF 4 canali programmabile con micron controllore Pic 16F84. IL SOFTWARE Download  DTMF-UIF_r181.ZIP (43kB)

Mire Colore a Barre

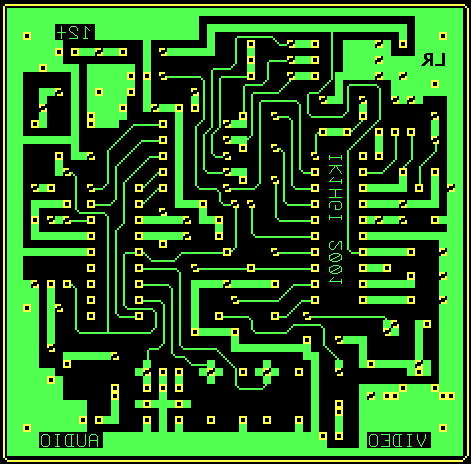

Lato rame la basetta e solo un lato ramata come si vede sulla foto le dimensioni del circuito misure cm 7,10 x 6,13, per il download riportato sotto.

I file Master Mire
Download Master Mires gif-mire.zip 332k

Generatore di toni Il circuito genera pure segnali di bassa frequenza, un tono per riferimento del segnale, onde quadre filtrate, a scelta uno continuo a 244 Hz oppure l'altro con due toni alternati di 244 Hz e 488 Hz. La selezione avviene tramite i soliti due pulsanti.
questa realizzazione è stata concepita per l'identificazione di una stazione fissa ATV o di un ponte ripetitore.
Il circuito risulta indispensabile nei collegamenti DX o nei contest ATV, possibile rilevare in un attimo tutti i dati richiesti dal log : nominativo, numero, QTH, ora, colore e audio.

Mire Colore a Barre

Il circuito è in grado di generare una immagine a colori composta di vari campi, la possibile mediante due pulsanti, si compone la scrittura come si vede nella parte superiore vi è una scritta scorrevole fino a 51 caratteri, scrivere il testo, impostare la velocità di scorrimento è il colore dello sfondo sia in alto che in basso alla combinazione desiderata, nella parte centrale appare una serie di barre a colori nella parte sotto si può generare un locatori, una scrittura fissa con un massimo di 9 caratteri, o un orologio, oppure l'alternanza della scritta e dell'orologio che appaiono per 4 secondi l'uno dopo l'atro. La scritta fissa, l'orologio e il colore dello sfondo possono essere impostati mediante i due pulsanti menzionati sopra.
Tutte le impostazioni è le scritte rimangono memorizzate anche in assenza della tensione di alimentazione, tranne l'orologio, che verrà settato al momento del uso, solo il locatori.

La funzione dell'interruttore a levetta collegato al piedino11, che da qui in avanti verrà chiamato di scrittura, è quella di permettere di passare dal normale funzionamento, nella posizione "off" alla posizione "on" per l'introduzione dei dati.
Questa posizione viene segnalata dall'apparizione del cursore sullo schermo. I due pulsanti collegati ai piedini 12 e 13 permettono, se premuti singolarmente, di inserire i caratteri ed impostare i fondi o l'orologio.

Se premuti contemporaneamente, questi due pulsanti servono a memorizzare i dati, a spostarsi nei diversi campi e per resettare il circuito.

Nota dei comandi sui bussanti

• Per impostare la scritta fissa si porta l'interruttore di scrittura su "on".
• Premendo simultaneamente i due pulsanti il cursore si sposta all'inizio della riga, nel campo della scritta scorrevole, che indica il primo carattere della scritta fissa.
• Si sceglie il carattere premendo singolarmente i pulsanti e lo si memorizza premendo i due pulsanti.
• Premere contemporaneamente i due pulsanti si va sulla scritta sotto per il locatori, o altro.
• Si possono immagazzinare 9 caratteri al massimo sulla riga sotto.
• Per terminare premere i pulsanti contemporaneamente.
• Se premete uno o l'altro notate la scritta in si rallenta o più veloce.
• Con un pulsante in avanti, si nota le due frequenze di nota in modo alternato.
• Con l'interruttore di scrittura su "off", premendo simultaneamente i due pulsanti appare l'orologio.
• Con un pulsante si regolano i minuti e con l'altro le ore, sempre in avanti, in modo circolare.
• Se si premono di nuovo i due pulsanti appare la scritta fissa, e se si mantengono premuti per almeno 3 secondi si alternano la scritta fissa e l'orologio ogni 4 secondi.
• Per ritornare alla condizione normale si deve premere di nuovo i due pulsanti simultaneamente.
• Per terminare si riporta l'interruttore su "off"

Mono Pic Set

Programma gestisce la programmazione del testo sulla barra scorrevole, 52 caratteri da scrivere, in più altri 9 caratteri con il call

( IK1HGI/P ) Mono Pic Set Download

Il programma Mono set è stato incrementato creato da Ik8UIF, per una facile gestione dei dati da inserire nel Monoscopio tipo Download  PICDREAM
Il programma crea i parametri direttamente nel file HEX escludendo quindi la compilazione in Assemblerà! Inoltre migliorato il nuovo file xxxxxx.HEX da caricare sulla PIC 16C84 o 16F84 a 10 Mhz.  (de bug dalla versione V05)
