Progetti e Sperimentazione  Ricevitore 850/ 2.150 Mhz

ATV Ricevitore Analogico

Questo circuito l’OM che desidera sperimentare la ricezione in ATV  sarà in grado di costruire un completo ricevitore operante tra 850 e 2050 MHz e quindi anche nella banda dei 23 cm. (1240 MHz).   Il progetto  è opera di I2ROM ed è ormai stato costruito, come ricevitore l'analogo massimo riduzione, la basetta con i componenti può essere abbinato su altri esemplari di Turner diversi.

  Logo  Logo





Due tipi Turner modulo SF916 le foto in grande click

Coloro che realizzano questo ricevitore non sono disponibili i Modulo SF916

I gruppi Philips della serie SFxxx si distinguono come esegue tipo :

 SF910  Série Philips

 SU1200  Série Philips

 SF916 F   Normale BW = 27 Mhz ( a-3 dB )un solo ingresso

 DJ6IY assegnazione dei pin di alcuni sintonizzatore analogico per ATV

http://f5ad.free.fr/Liens_coupes_ATV/DL/DJ6I





Il modulo Turner SF916 si possano realizzare in due modi di avere la sintonia elettronico o pure un potenziometro multi giri.
La MODIFICA avviene  tagliando della pista vicino del  PLL, TSA 5055  come indicato NELLA FOTO. Qualora non utilizza la modifica che
stata fatta in passato, occorre ripristinare lo stato originale.

Logo
Realizzazione di modifica
TSA5055
chi  desidera utilizzare un potenziometro  10k Multi giri senza la sintonia del display, sotto spiego i dettagli da modificare.


- Sintonia : dissaldare il coperchio di fondo ( lato sette saldature di massa ) facendo leva con un cacciavite introdotto nel buchi agli angoli del contenitore sollevando al tempo stesso con il saldatore rimuovere lo stagno e sollevare il coperchio, contemporaneamente riscaldando sempre la parte interessate, molta cura di sollevare il coperchio, una volta  rimosso il coperchio, andate con molta cura ha trovare il punto indicato sulla foto,  interrompendo la pista del circuito stampato con una sottilissima lama di taglio, e rimuovere la pista che va dal collettore al transistor 1Fp vicino al TSA 5055 alla resistenza da 330 ohm.

- Se utilizziamo  la  sintonia elettronico   occorre  ripristinare  lo stato  originale,  saldando il punto del taglio della pista del TSA5055, qualora si volessi inserire la sintonia elettronica sui piedini del Turner SF916 il pin 6 SDA pin 5 SCL il collegamento della sintonia elettronico.

- Sul piedino 3 del modulo SF916 viene applicata una tensione che viene ricavata del potenziometro 50k   Multi giri  che alimento il diodo   VARICAP di sintonia,  da    0 VOLT FINO 18 VOLT   per  il  PLL aggancia tra 850 e 2150 MHz senza problemi, vedendo lo schema elettrico per aumentare la salita di frequenza viene utilizzato un partitore di corrente con un semplice integrato 555 avremo una corrente di 20 VOLT tramite il regolatore 7818 non superiamo la soglia di 18 volt ci permette di pilotare il Varicap, questo avviene se utilizziamo un potenziometro di 50k multi giri per salire o scendere di frequenza, di sintonia in VOLT.

Usare cavetti schermati per la commutazione video positivo/negativo e per i collegamenti del potenziometro multi giri R21, per tale potenziometro non scendere sotto il valore di 2kohm perché il pur voltone non ce la farebbe più a mantenere 18 volt di uscita. Per la taratura del
Notck si entra con un generatore a (  6,5 MHz  )  disa accoppiato con un condensatore al piedino BB (banda base), si collega un oscilloscopio all'uscita video e si tara c4 per il minimo. L2 si tara durante la trasmissione del proprio Tx oppure di quello di un corrispondente. il circuito descritto per la elaborazione della base e stato realizzato in modo tale da poter assemblare a livello meccanico con gruppi della serie SF916, ma nulla vieta di utilizzare con altri gruppi Turne dove avrete identificato i pin relativi :

Alimentazione, Varicap, Banda Base
-
Commutazione  dei due ingressi :  liberare il piedino 5 dissaldando la resistenza da 360ohm   fare un ponticello tra questo piedino ora libero ed il pin 6 del TSA5055, mettendo ora a massa il piedino 5 si commuta dal connettore d'antenna centrale ( normalmente in funzione quello laterale ).

- Commutazione banda stretta/banda larga : liberare il piedino 6 dissaldando la resistenza 360ohm fare un

ponticello fra questo piedino ora libero ed il pin 11del TSA5055, mettendo ora a massa il pin 11 si commuta il  banda larga ( da banda stretta normalmente in funzione ).

Alcuni chiarimenti :

- R2 e C1 provvedono alla de enfasi
- Il commutatore 1/C/2 all'uscita del Q1 serve per l' inversione del video a C/1,
  (video negativo) normalmente C/2 e collegato a (video positivo).

- L1+C3+C4  e un Notck sintonizzatore a 6,5 MHz, impedisce l'intermodulazione del suono sul video  ( appare una immagine  increspata). Questo notck e di 28dB ed è sintonizzatore da 6,72 MHz a   5,89 MHz. Per eventuali prove con suono a 5,5 MHz aumentare il valore di C3.

- L2+C11 sono sintonizzati a 6,5MHz, bene che C11 abbia un buon Q, quindi usare mylar o policarbonato.

- D1 che sia uno shottky per avere bassa caduta ( 0.32V ), con questo diodo una tensione di  ingresso di 1,8 volt sostituendo anche D2e D3 con degli shottky ( 1N5158 ) o similari si potrà scendere ad una tensione di alimentazione  di 11,3 V.

- C5 non scendere sotto il valore di 220 mF per non penalizzare i sincronismi.

- R10 stabilisce il guadagno video, per eventuali prove a banda stretta aumentare  il valore fino ad avere 1 Vpp su 75ohm, per queste prove sarebbe bene usare un Tune tipo sf916d/fw che
  prevede anche una IF a 18 MHz.





Nella vostra ricerca non trovate integrato TBA 120b qui ed un equivalente va bene

SN 76660N FM/IF- AMPLIFIER + DEMODULATOR 14DIP = TBA120

Nuova versione non ce ne più già son passati 15 anni grazie

Logo




Ricevitore Lato Componenti
 Qui descrivo la composizione dei componenti con il montaggio sulla basetta


Logo




Ricevitore Lista Comp. Download
- Lista del materiale da ricavare

Logo

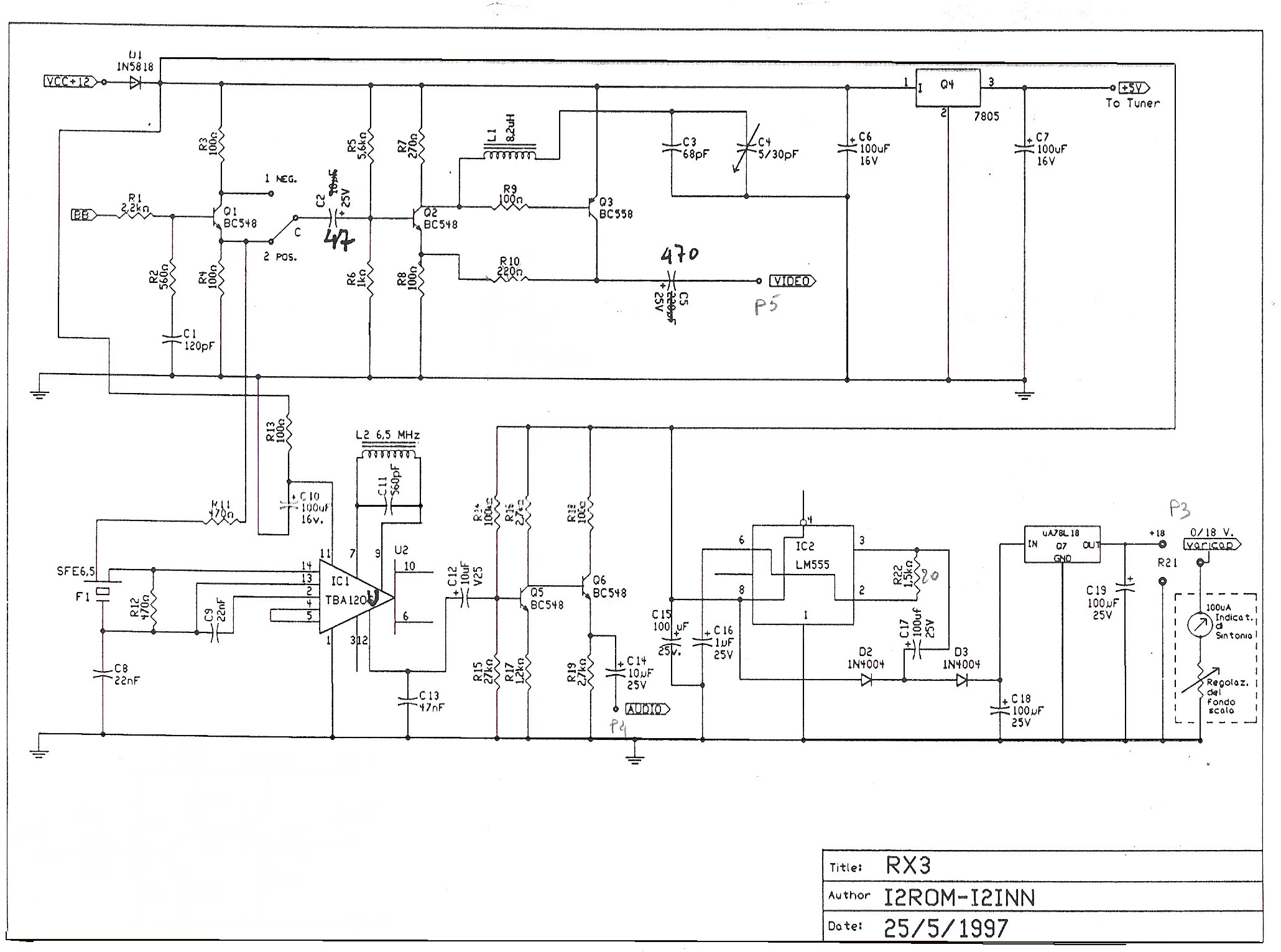

Ricevitore Schema elettrico rx-sck12.pdf

- Schema elettrico del ricevitore





Ricevitore Schema elettrico rx-sck12.pdf
- Schema elettrico del ricevitore

Logo

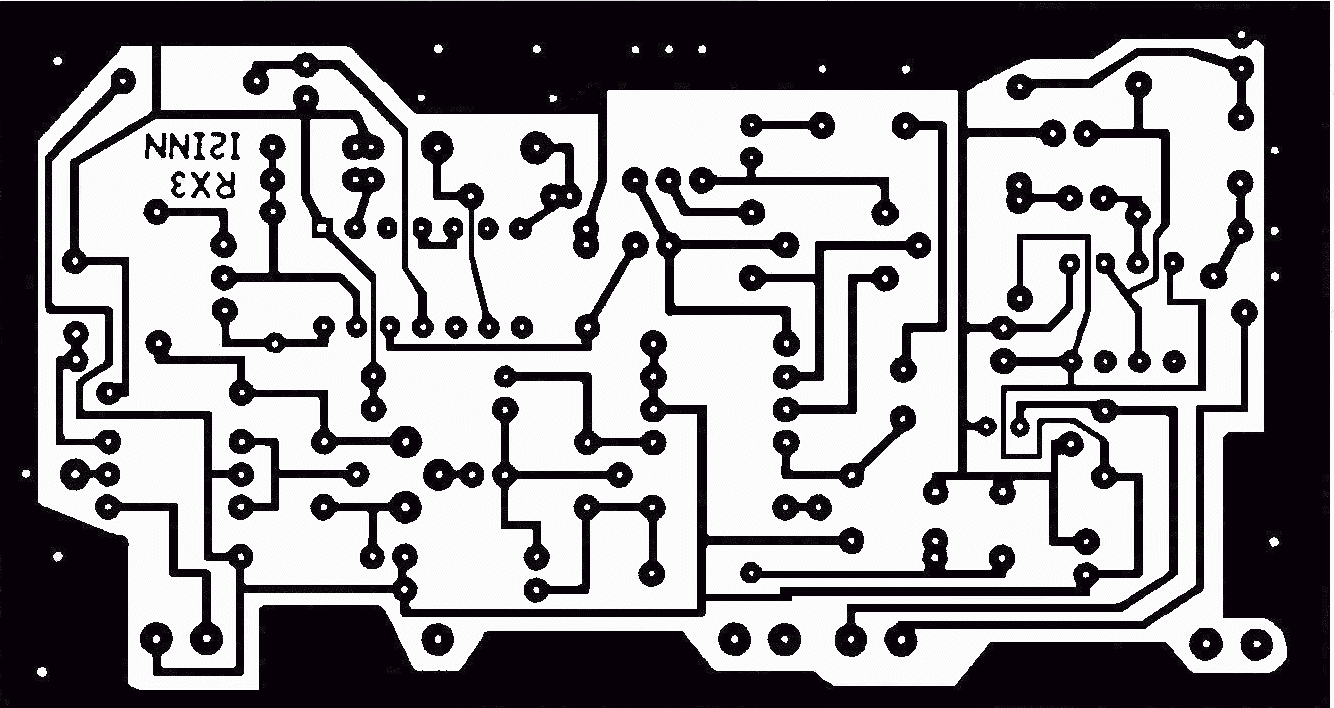

Per il PCB non chiedere già sono passati 15 anni e non cene grazie





Piedinatura del SF916

Logo

SF-916 Piedi natura del del gruppo Philips Tune
Ricordo che queste note si rivolgono a sperimentatori con un minimo di esperienza nel campo dell'auto costruzione. Spero di aver fornito tutte le informazioni necessarie all'auto costruzione che vorrà ci montarsi nella ATV FM, comunque resto a disposizione per ogni eventualità chiarimenti.

______________________________________________________________________________________

Un ringrazio all'amico Roberto I2ROM che ho avuto il materiale nel passato per la ricezione ATV in banda.


Oggi tutto il materiale ATV per la ricezione

 moduli SF916 non ritrovano più la

 disperazione di tutti OM

73 ik1hgi Tony
