IK1HGI COSA LO PENSATO E REALIZZATO
UNA ANTENNA TURNSTYLE A CROCE
Antenna Turnstyle croce ho fatto una modifica rispetto altre Turnstyle si e
basato tutto di questo MATCHING STU
Come fare tutto il modo del
collegamento STUP
 |
 |
Questo e primo segnale che ricevuto la foto
dimostra la distanza dove che
ritrova
__________________________________________
IK1HGI finalmente una buona antenna Turnstyle a croce
avendo i risultati ottenuto su tanti
del satellite
Dobbiamo realizzare questo STUB che lo
ritengo molto eccesivo
Le caratteristiche dell'antenna Turnstile sono:
- Struttura: composta da due dipoli identici posizionati ad angoli retti
(90 gradi) l'uno rispetto all'altro, con una lunghezza di circa λ/2
(lambda/2) ciascuno.
- Polarizzazione: pu essere circolare o lineare, a seconda della
modalit di funzionamento. La polarizzazione circolare ottenuta grazie
alla differenza di fase di 90 gradi tra i segnali dei due dipoli.
- Diagramma di radiazione: omnidirezionale nel piano orizzontale, con un
pattern a forma di cloverleaf nella modalit normale e un fascio
principale largo nella modalit assiale.
- Guadagno: il guadagno dipende dalla modalit di funzionamento e dalla
configurazione. Nella modalit normale, il guadagno medio di circa 0
dBi, mentre nella modalit assiale pu raggiungere valori di 2-8 dBi.
- Frequenza di funzionamento: l'antenna Turnstyle opera efficacemente
nelle bande VHF e UHF (30 MHz - 3 GHz).
- Impedenza: l'impedenza tipica di 50-75 ohm, con una resistenza di
radiazione di circa 70-73 ohm per ogni dipolo.
- Applicazioni: utilizzata per comunicazioni satellitari, broadcasting
FM e TV, sistemi militari e applicazioni spaziali.
- Modalit di funzionamento: pu operare in due modalit :
- Modalit Normale: radia onde elettromagnetiche nel piano
perpendicolare all'asse di montaggio, generando campi polarizzati
circolarmente.
- Modalit Assiale: radia onde polarizzate circolarmente lungo l'asse
centrale, producendo un fascio principale largo e con moderata
direttivit .
Questa modifica e differente
Dopo realizzato la prima versione STUP avevo utilizzato RG59 della prima
versione
ho pensato qualcosa differente utilizzato lo STUO con il
cavo RG213
Dopo realizzato la prima versione STUP avevo utilizzato RG59 della prima
versione
ho pensato qualcosa differente utilizzato lo STUO con il
cavo RG213
Cos' lo STUP?
Basandosi sul contesto, sembra che
"STUP" sia probabilmente un acronimo o
un'abbreviazione, forse riferita a un
termine tecnico o a un concetto
specifico legato al progetto a cui sta
lavorando Antonio Musumeci, che
coinvolge un CubeSat e la ISS SSTV (Slow
Scan Television).
Visto il riferimento ai cavi (RG213 e
RG58), possibile che "STUP" si
riferisca a un componente miglio del
RG213 o sistema specifico utilizzato
nella configurazione. Tuttavia, senza
ulteriore contesto o una definizione
chiara, difficile determinarne il
significato esatto.
Detto questo, una possibile
interpretazione che "STUP" possa
essere un'abbreviazione o un acronimo
italiano, ma sarebbero necessarie
maggiori informazioni per fornire una
risposta definitiva.
Se dovessi azzardare un'ipotesi
basandomi sul contesto del progetto,
direi che potrebbe essere correlato alla
configurazione dell'antenna o
all'elaborazione del segnale, ma mi
piacerebbe saperne di pi su cosa pensi
che possa significare!
Un utente ha menzionato i cavi coassiali
Cavo RG213 e RG58, quindi potrebbe
trattarsi di qualcosa di miglio del
segnale in arrivo di correlato. |
qui potere vedere come s e stato sistema su una basetta
circuiti stampata
per collegare insieme che forma un LOOP
Antenna dell' Autore
https://alicja.space-turnstile-antenna
UNA DESCRIZIONE DELL'AUTORE
________________________________________________
IK1HGI finalmente ricevo il segnale
UMKA-1
______________________________________________
Una dimostrazione come della croce
___________________________________________
5 Febbraio 2026 realizza antenna
|

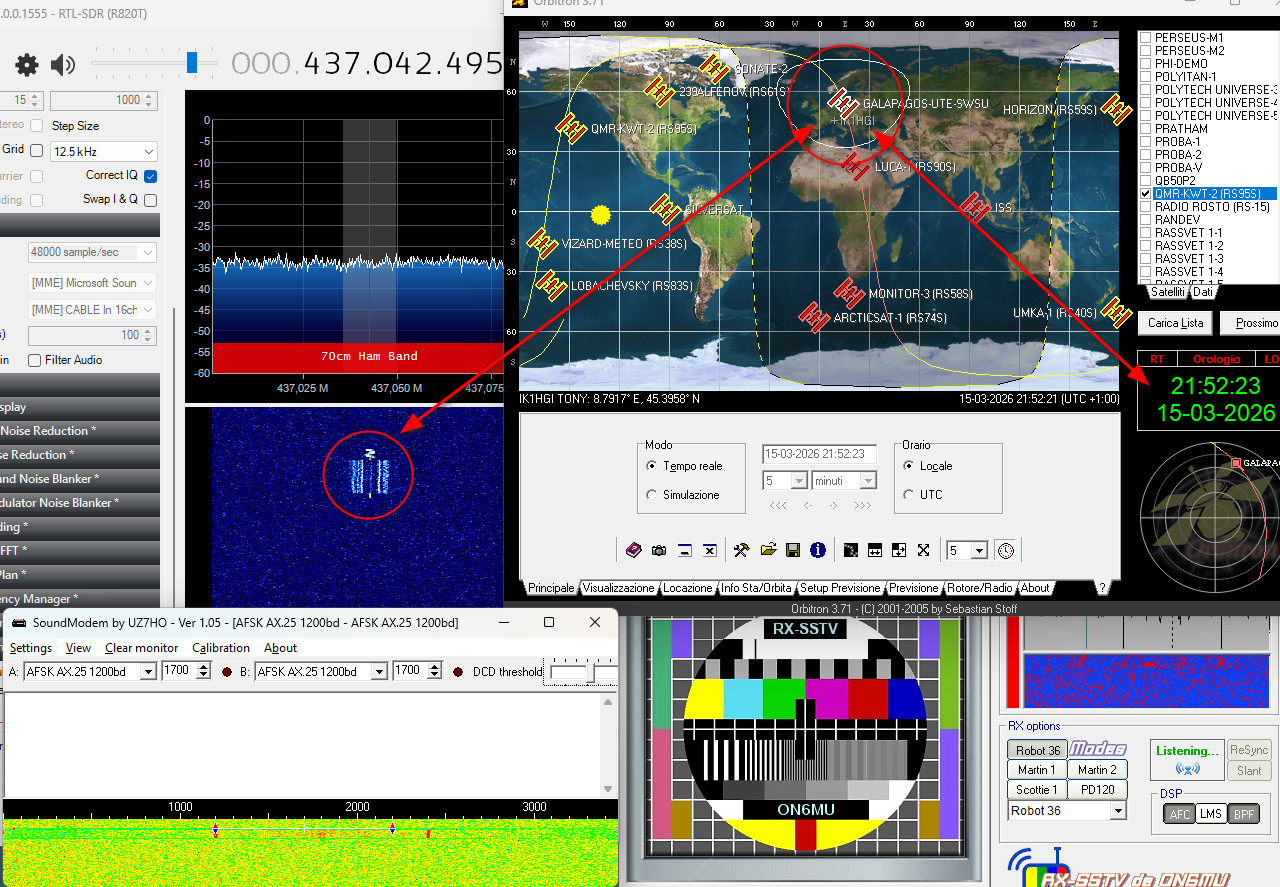

Questo e il primo passaggio del UMKA-1 lontanissimo non so se
altri riescono vedere dei puls del segnale lontanissimo vedi
come ho ricevuto i cerchi in rosso, mai!! con la prima antenna
Turnstyle della prima versione!!! non riuscivo a vedere. adesso la nuova versione
secondo passaggio UMKA-1 come arrivato sulla casa mia un bel
segnalane alle ore 21:00 UTC |
Qui come
si vede la prima versione con RG58
del sistema STUP con il filo 1m e il RG58
5 Febbraio 2026
video come reralizza
Primi segali dopo veri finito la mia relazione del
Antenna Turnstyle a croce soddisfatto le prime
prova
La prima foto si nota e lontanissimo fuori
del mio l'lobulo del Orbitron e gi e un
successo
anche il secondo passaggio non ho avuto parole grande successo
Un taglio con una
lama e fare un slot |
dopo inserire il
cavo RG58 |
|
|
|
| |
|
| |
|
____________________
_____________________

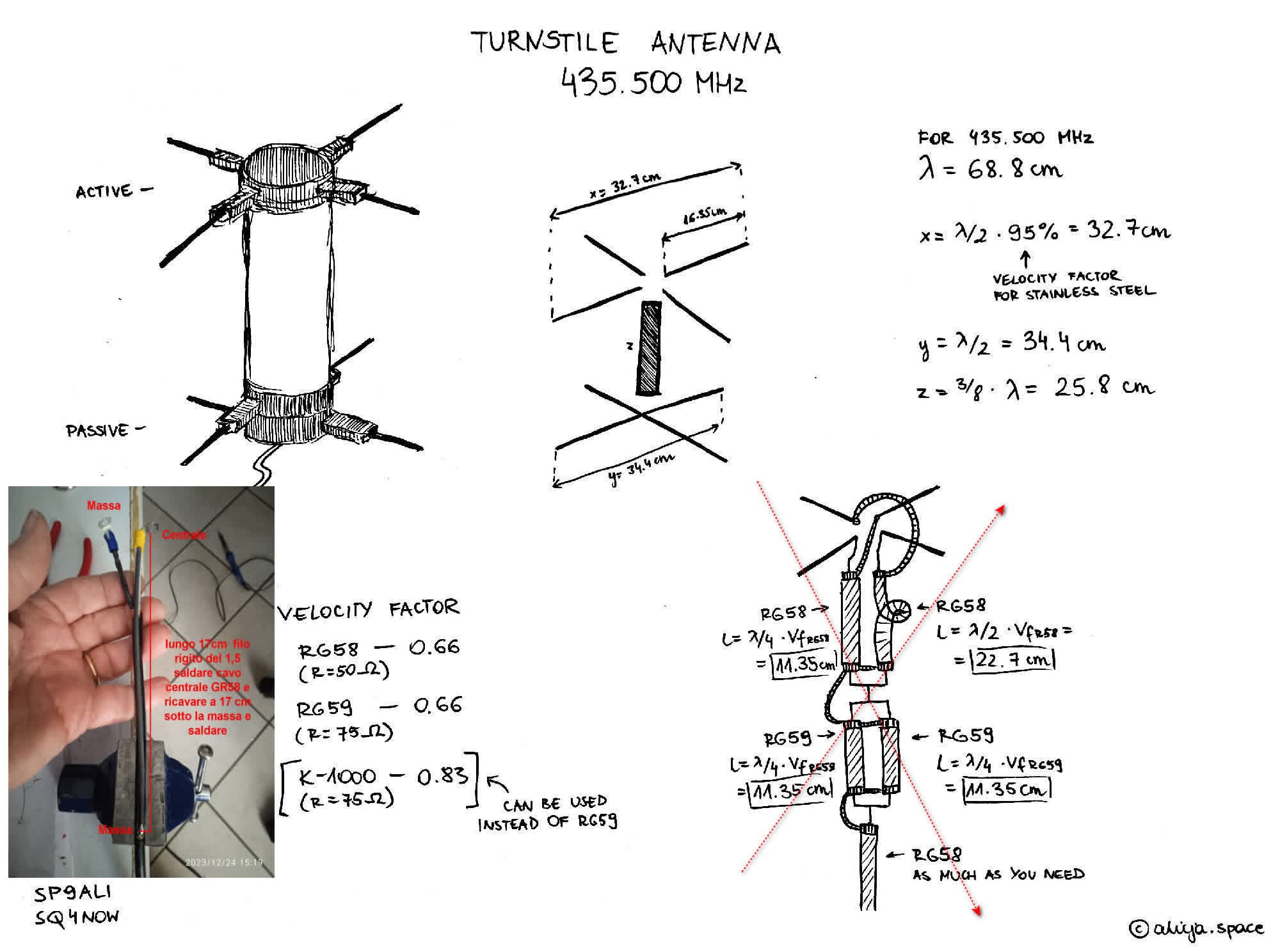

La parte importante e Matching STUB
_______________________________________
Dopo aver realizzato messo in posa antenna CJU
le prima di segnali
sono riuscito soddisfatto del mio
lavoro qui il filmato da il
risultato e
non pensavo di riuscire a ricevere
______________________
IK1HGI finalmente ricevo il segnale
audio del satellite
_____________________
5 Gennaio 2026
__________Video della REALTA'__________
_________
Dimostrazione dei video _________
___________________________________________
___________________________________________
Vai in alto
____________________________________________________________________
Mi
rimane altro che augurarvi buon lavoro saluti ik1hgi Antonio
Se avete
dei problemi mandami un messaggio rispondo, accetto consigli,
e-MAIL
Antonio ik1hgi
