   descrizione dei circuiti

In fig.1 troviamo lo schema elettrico. La base tempi di questo generatore e’ data da un  oscillatore a quarzo integrato, quelli che si usano sulla piastra madre dei computer. Non e’ possibile per questo progetto usare una base tempi costruita con un quarzo e fatto oscillare in modo analogico. Questo perche’ un oscillatore quarzato integrato e’ progettato per l’uso digitale, quindi funzionante ad onda quadra e di conseguenza un ottimo generatore di armoniche …. quello che serve proprio a noi. Segue poi uno stadio amplificatore e generatore di armoniche costituito dal transistor BFP196 e dal diodo BA482.

   costruzione

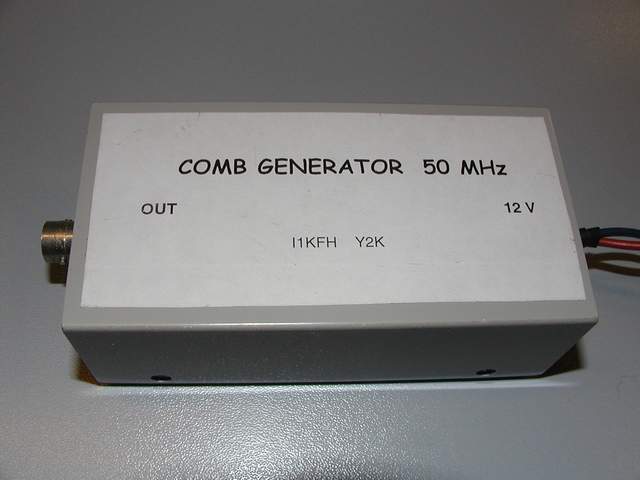

Le foto parlano da sole.

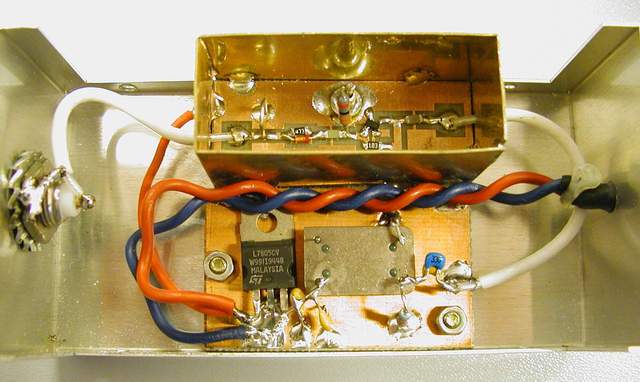

Su una piccola piastrina ramata ho sistemato la parte di clock: 7805, oscillatore quarzato e tutti i componenti che li riguardano.

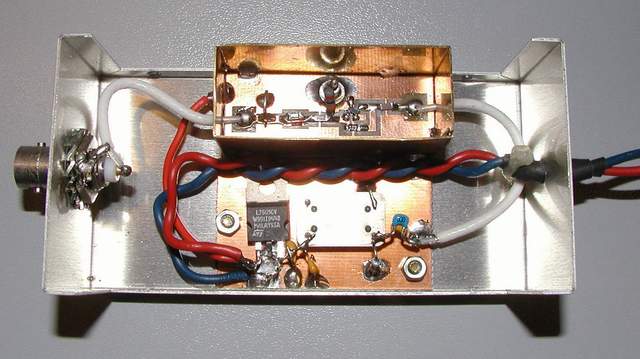

La parte relativa al transistor BFP196 e al diodo BA482 e’ stata realizzata su un circuito stampato  (by ik1nep) che misura 48x18 mm. ed inserita in uno scatolino di ottone; l’alimentazione di questa parte di circuito arriva tramite un condensatore passante inserito appunto nello scatolino. Tutto il generatore di armoniche a sua volta e’ inserito in un contenitore di alluminio.
La bobina L e’ costituita da una spira fatta a U con filo di rame argentato da 0.8 mm. di sezione, l’altezza della spira e’ di 8 mm. e la larghezza di 5 mm. Questa bobina e’ poi da allargare o da stringere in modo da avere uno spettro di armoniche il piu’ piatto possibile.
La scelta della frequenza dell’oscillatore quarzato dipende dalle armoniche che noi vogliamo generare. Con un oscillatore da 100 MHz avremo delle armoniche ogni 100 MHz. Con uno da 50 MHz (come nel mio caso) avremo delle armoniche ogni 50 MHz.

   schemi

schema elettrico del generatore di armoniche

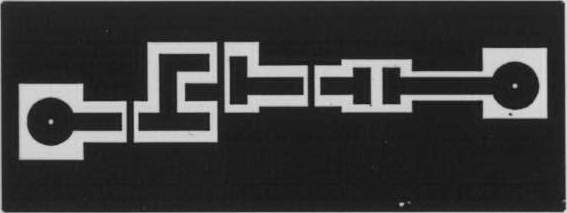

disegno del circuito stampato del generatore di armoniche
