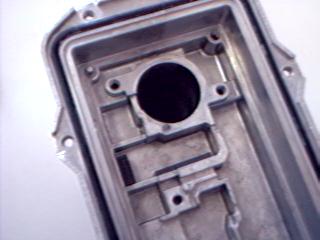

separare le parti
prendere il DR nuovo da 9000-9400
toglire il vecchio DR
originale
modificato:
saldare paglietta di prolunga vicino DR
mettere il nuovo DR con ATTACK
procurarsi allumina dorata
sagomare un pezzetto per il filtro( dietro deve essere isolato)
incollarlo sui fianchi con pochissimo attack
richiudere il tutto, verificare il funzionamento:
l'OL dovrebbe oscillare, spostarlo di poco se non oscilla.
se il guadagno č ancora basso bisognerą sopostare il pezzetto di allumina sul filtro.
ulteriori pezzetti possono essere messi in prossimitą dei gasfet; purtroppo ogni volta bisogna chiudere, verificare all'analizzatore il Gain, e ripetere l'operazione.
Si potra considerare OK solo quando il gain sarą quasi uguale alla testina non modificata,
quindi prendere nota del gain originale!
la sola sostituzione del DR implicherą una perdita tra i 15 e 30 dB rispetto all'originale LNB
La taratura diventa quindi indispensabile.....
Buona sperimentazione
-------------------------------------------------------------------------------------------------------------------------------------------
Ecco un altro modello di LNB e dove fare le tarure

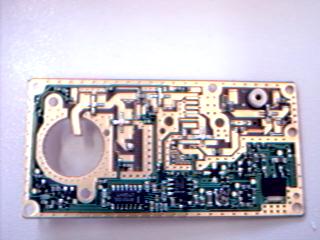

modifiche su LNB sharp

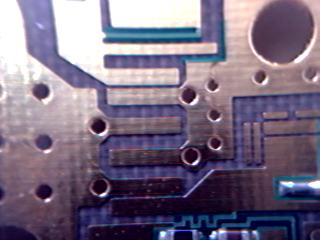

filtro da
tarare con allumina o dielettrici

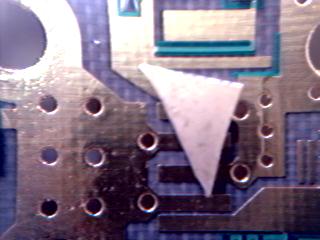

esempio di
taratura

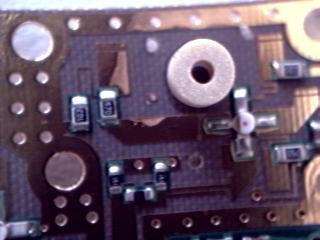

DR originale
senza....DR

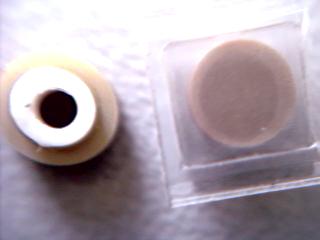

DR nuovi 9xxx

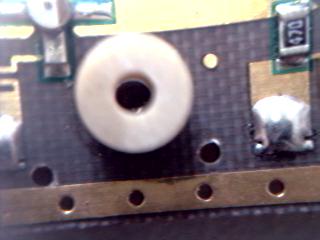

incollaggio
con attack, cercando il miglior punto per la massima resa e buona
oscillazione.
taraura stub
( originale)
taraura stub ( originale)
tartura
stub con saldatura che allunga la lin
tartura stub
con saldatura che allunga la linea
tartura stub con saldatura che allunga la linea
tartura stub
con saldatura che allunga la linea
Rimontare e verificare il guadagno, eventualemte spostare il pezzetto di allumina sul filtro...
per tentativi..

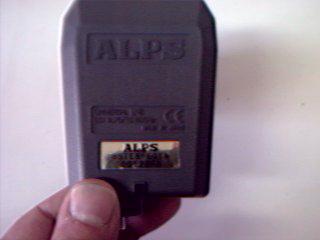

alps
ecco un altro LNB "moderno" APLS facilmente modificabile sostituendo il DR o sovrapponendo altro DR
.
il contenitore è
sigillato, è necessario "rovinarlo "per aprirlo...
qualita meccanica decente,
elettrica buona
usa un innovativo feed dielettrico che simula la classica trombetta ad anelli
forzare lo schermo e inserire DR
