I3QNS

microwave page

MISCELLANEA

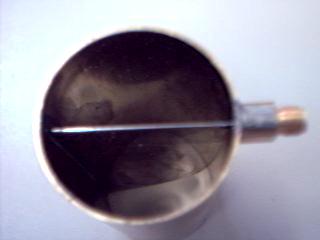

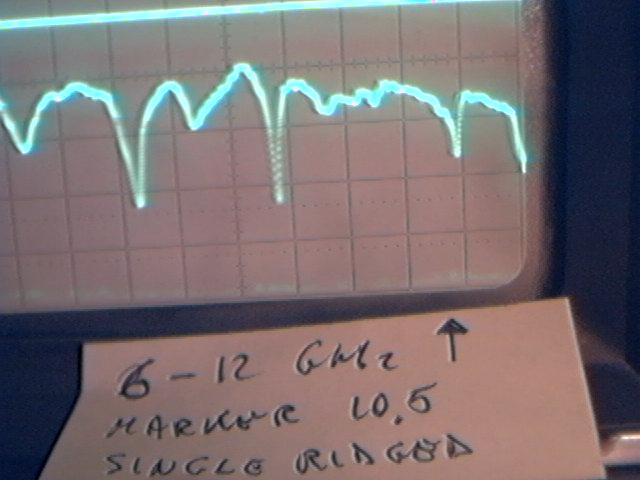

Antenne a banda larga single ridge

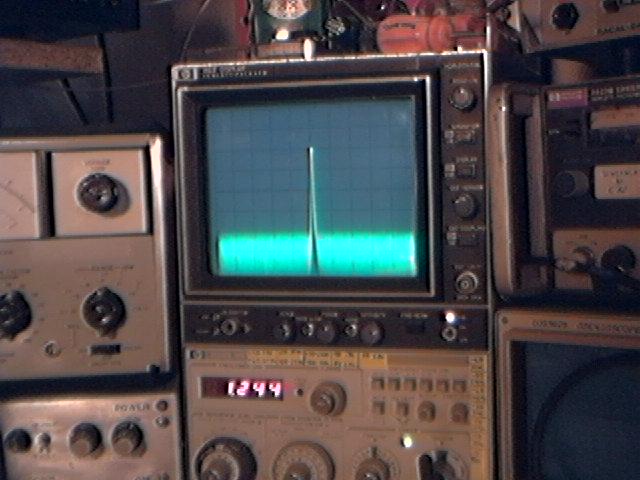

analizzatore 01-21 ghz Hp 8559



ponte riflettometrico HP 11666a e antenna in test

manda un msg per info o "lista componentistica microonde"

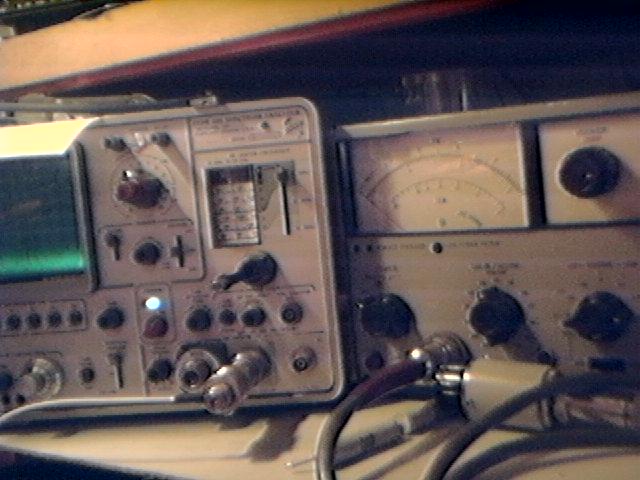

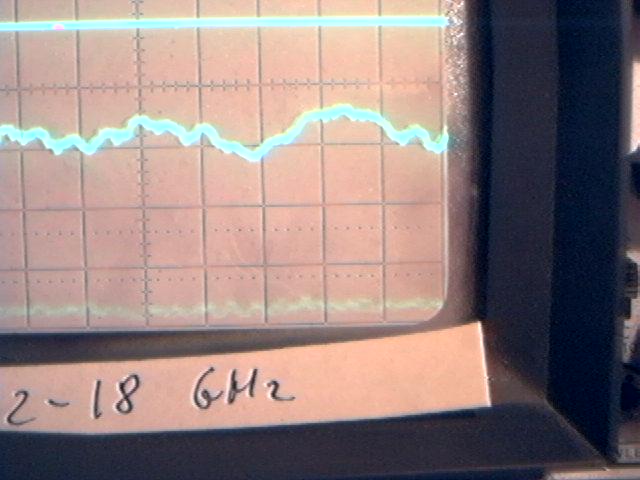

test intsruments 2-18 ghz

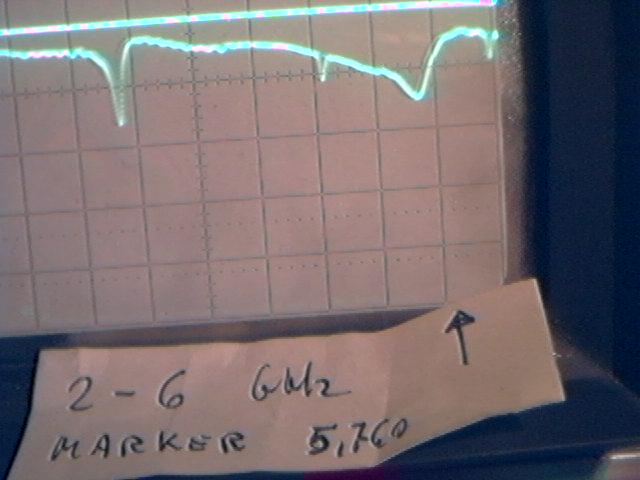

tutte le misure sono 10dB per quadretto



*



manda un msg per info o "lista componentistica microonde"

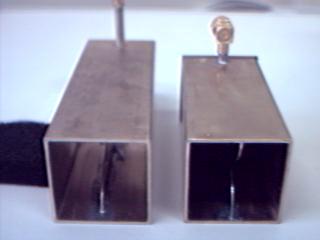

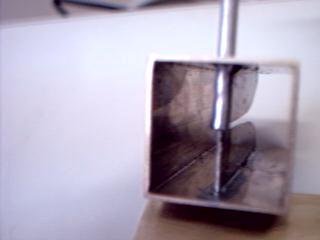

Antenne a banda larga double ridge







nuovi campioni da testare

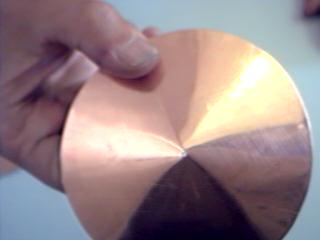

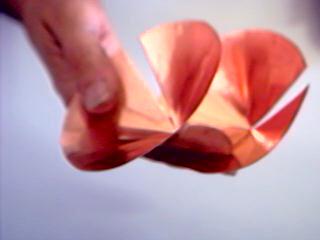

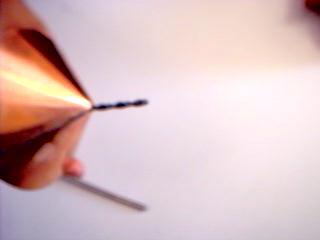

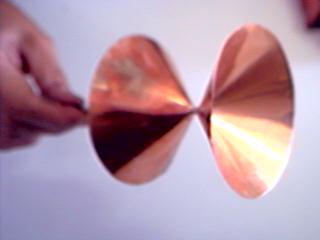

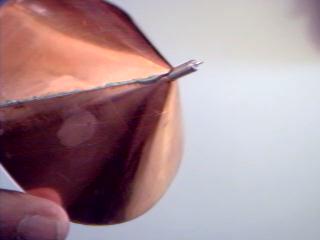

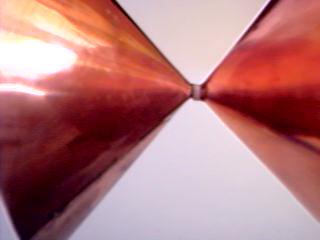

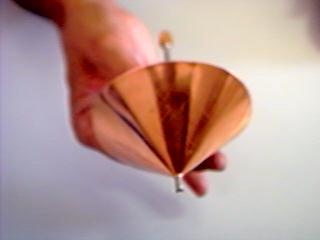

antenna a bicono per 10 e 5.7 GHZ

per misure vedi il sito di www.ik8uif.it

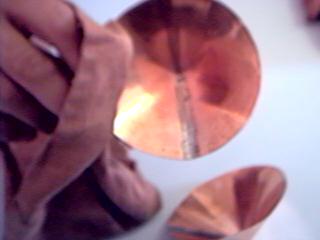

dettagli costruzione

troncare per ottenere 2.5 mm di centrale







2.5 mmm

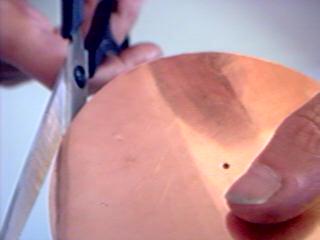

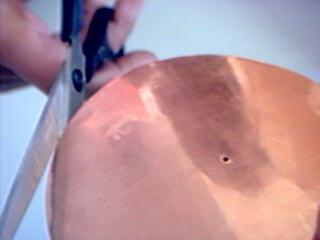

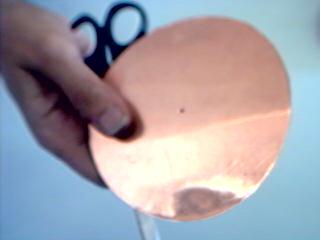

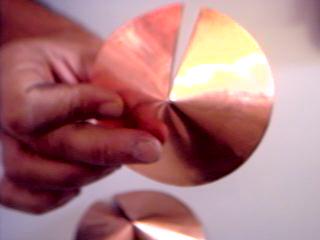

sagomare con normalissima forbice

rame da 0.2

praticare un forellino da 1.5mmm



tagliare per ottenere 45 gradi di inclinazione

unire

saldare

foro da 4mm per UT141

rondellina teflon come distanziatore isolatore

isolatore/distanziatore in teflon

chiudere in contenitore di polistirolo per protezione meccanica



manda un msg per info o "lista componentistica microonde"

test equipment

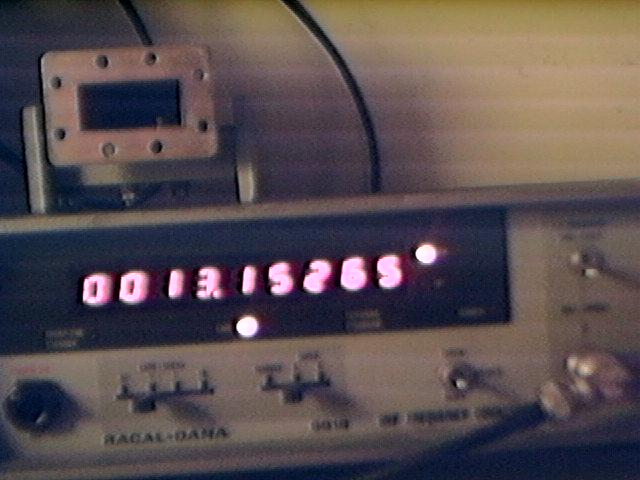

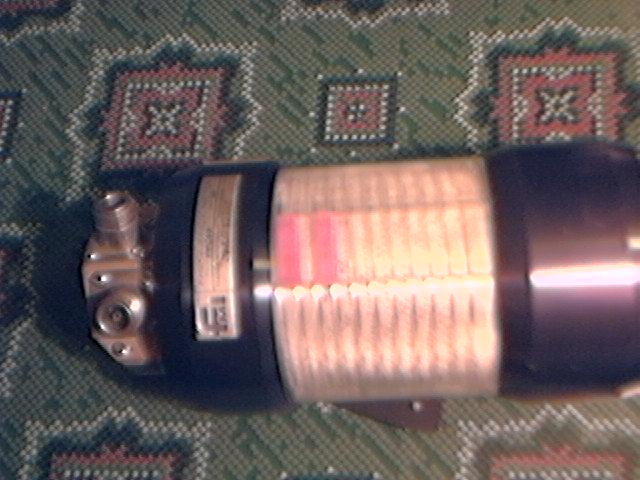

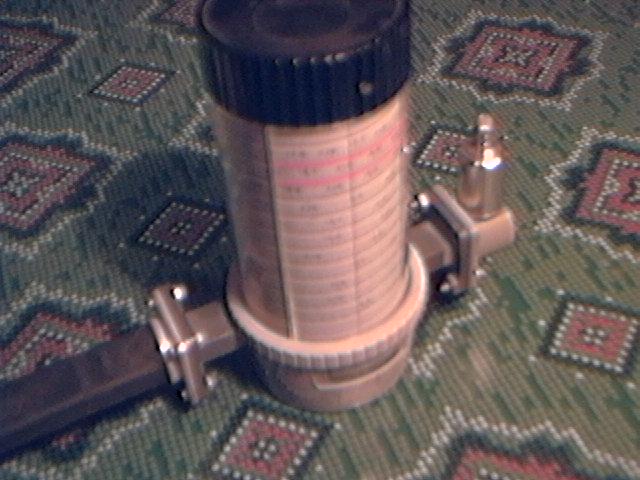

Ondametro HP per misura

OndametroFMI usato per misure

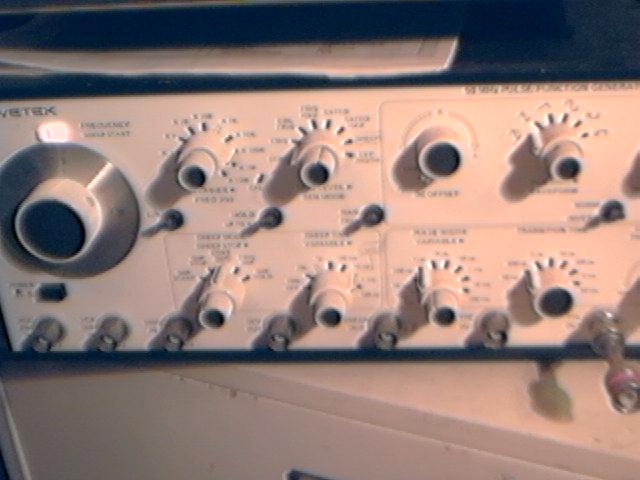

Generatore di Funzioni SWEEP wavetek 50 mhz

Generatore digitale da 1ghz

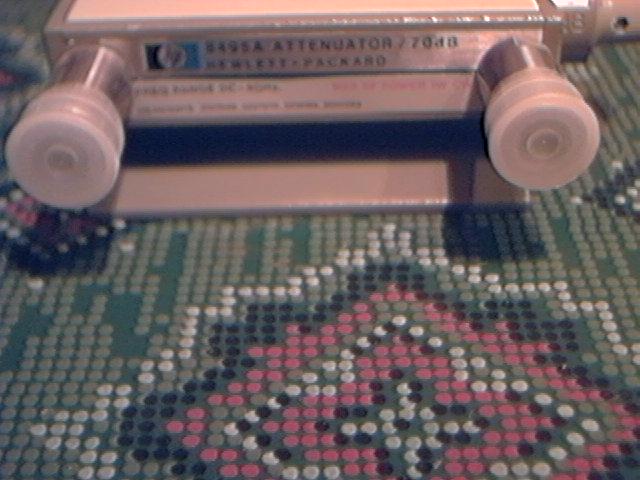

Attenuatore per le misure

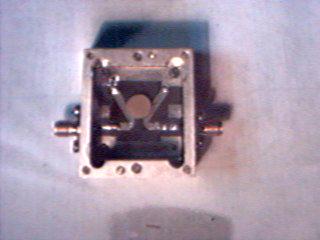

TEST PROVA DR

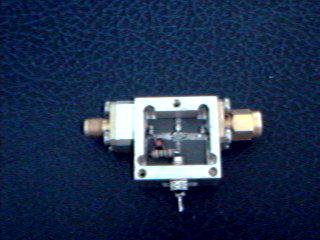

AMPLIFICATORI mmic USO GENERALE

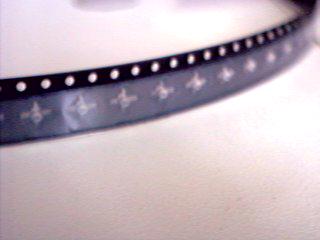

GASFET ATF35076

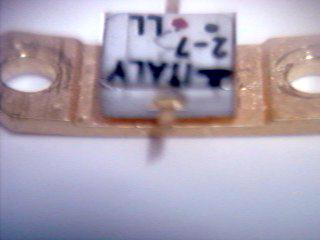

GASFET USATO NELL'AMPLI DA 1.2 W A 5.7 GHZ

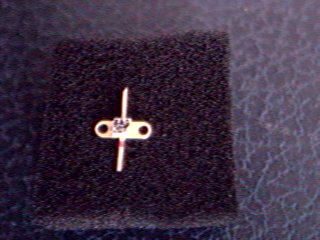

GSAFET DA 300 mW A 12 GHZ

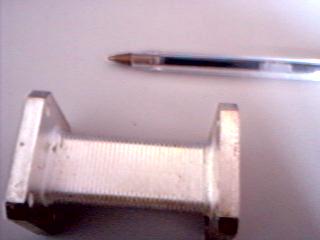

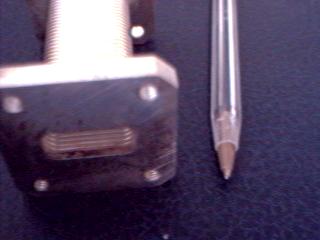

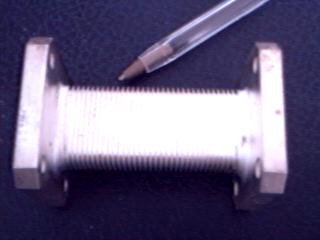

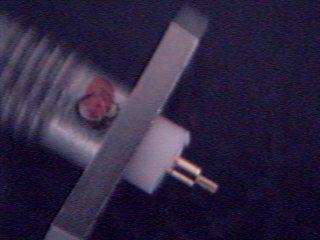

TRONCHETTI FLESSIBILI WR 75 10 GHZ

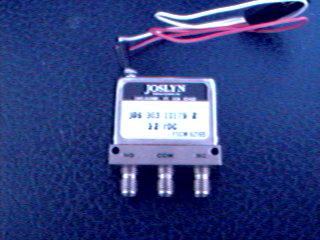

RELE 18 GHZ USATO NEL RTX A 24 GHZ



manda un msg per info o "lista componentistica microonde"

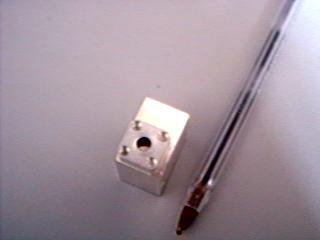

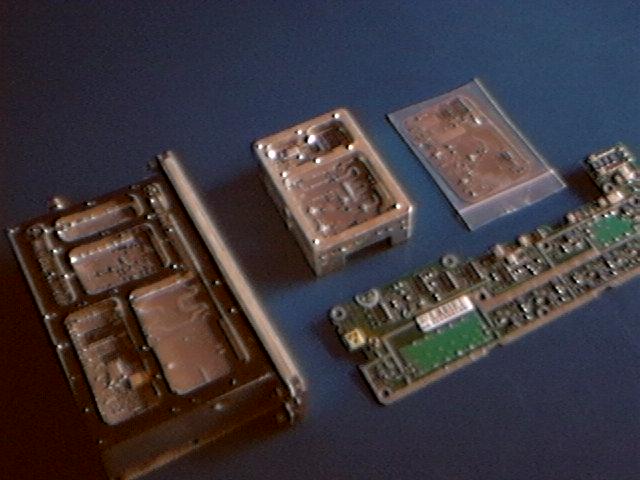

  Contenitori in massello fresato per RF ( prescaler AMP. MMIC, etc.) gia forati per SMA

Lanciatore con portadiodo per 12 ghz

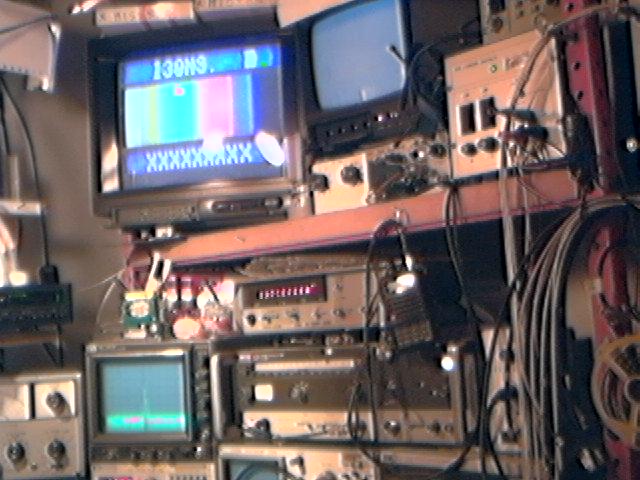

Strumentazione da battaglia.....

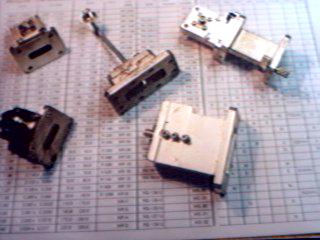

lanciatori per varie bande



manda un msg per info o "lista componentistica microonde"

stazione per 144 MHZ

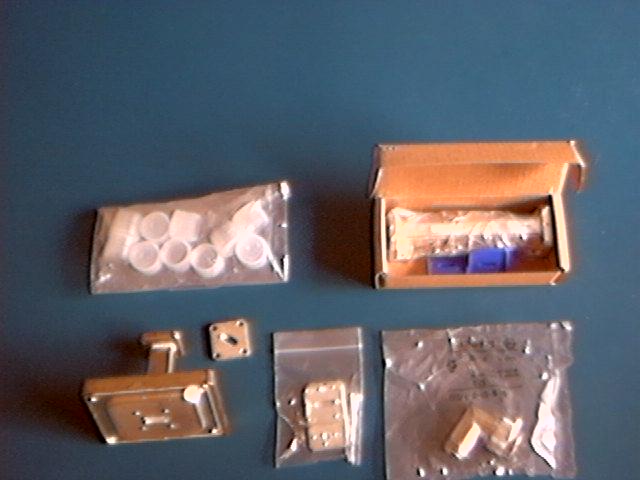

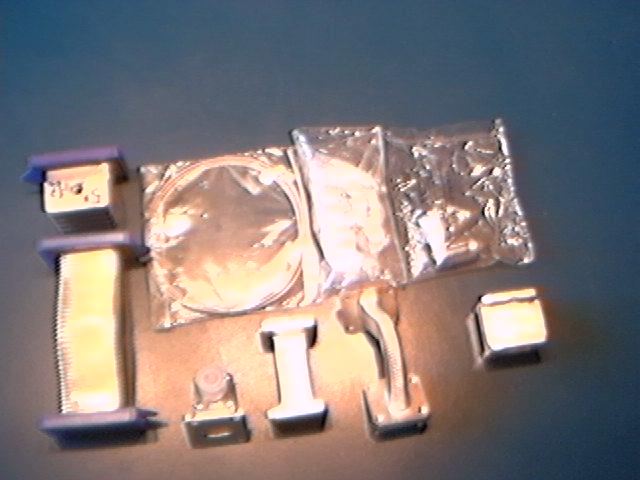

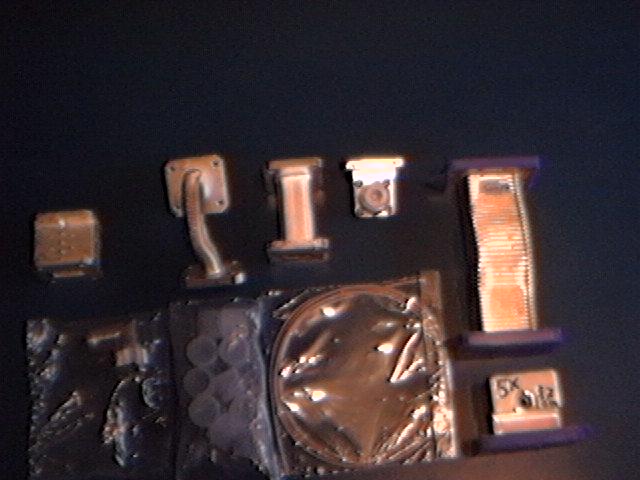

microwave components

manda un msg per info o "lista componentistica microonde"

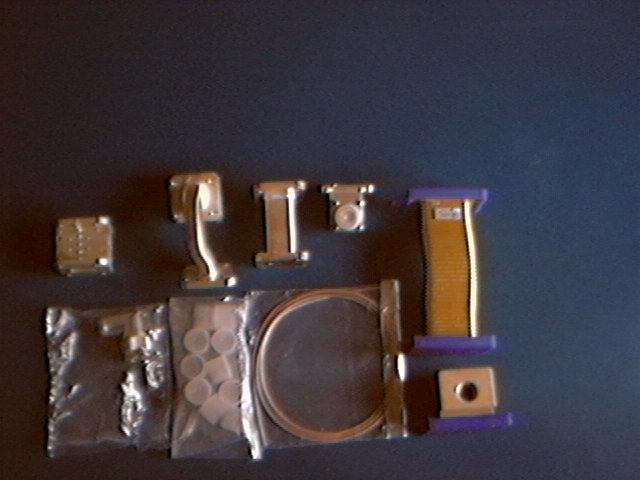

 10 tappi per connettore N

tronchetto flessibile WR 75 dritta

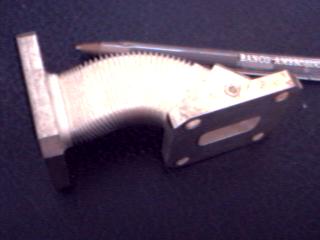

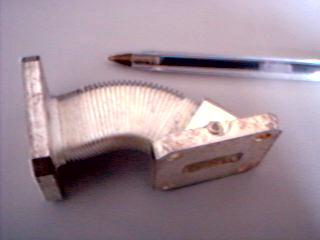

tronchetto flessibile WR 75 angolato con regolazione

filtro in guida WR75 (10GHz) senza viti (3 ma)

lanciatore wr75 con viti di regolazione senza connettore  N (femmina)

connettore N  m/f Shuner ad angolo (sigillato)

2 metri di cavetto in tefflon argentato da 2.3 mm

tronchetto flessibile WR 137 (5.7 GHz)

carico-lanciatore WR137 senza connettore

30 KL



########







vco/modulatore a 2.007 GHz

vco 8.0 ghz con schemi permmodifica alimentazione e modulazione FM

stampatino simile a VCO 8 ghz  per recupero gasfet serie AT 13 xxx HP e transistor AT 42035/85

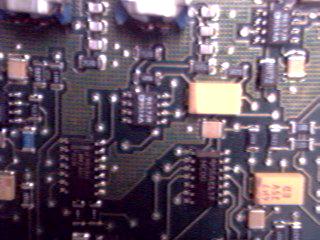

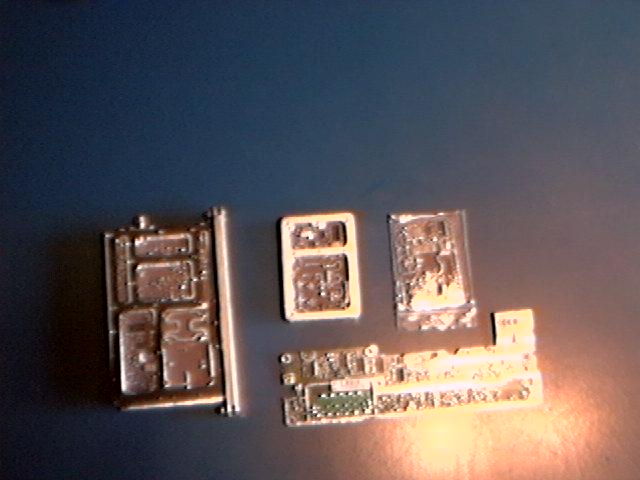

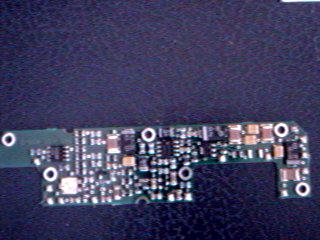

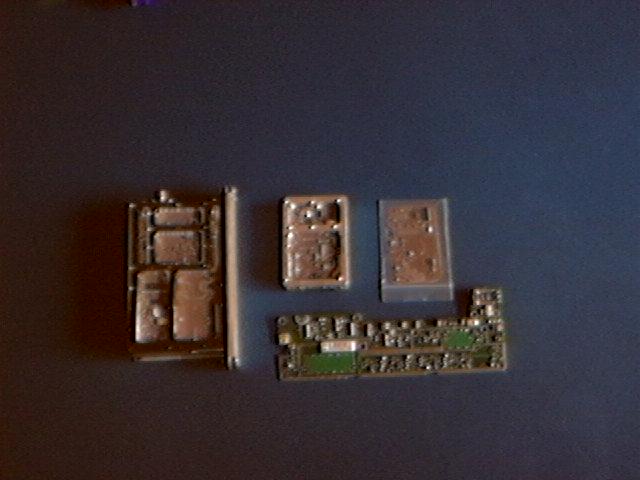

scheda recupero ex cellurare con  molti MMIC condensatori ATC etc.

40KL

##################################

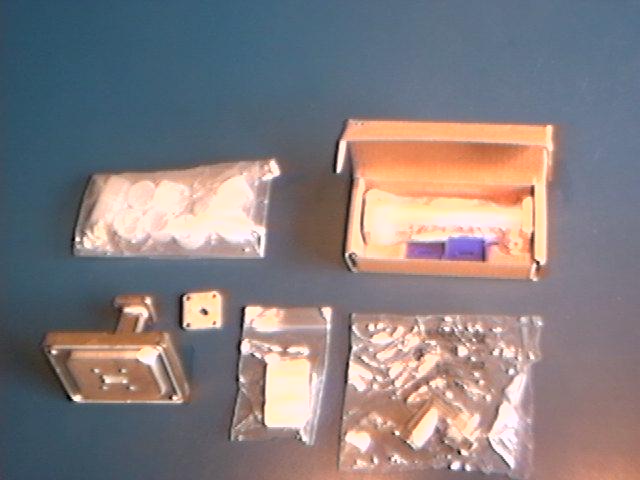

KIT 24 GHz

10 tappi per connetore N f

filtro 23 ghz 5+4 viti in guida

connettore N m/f ad angolo SHUNER

flangia wr 42 per rotazione

flangia  wr 42 ex detector

Transizione esterno / interno (isolamto idrico) su WR 42 ideale per applicazioni in portatile  o stazione fissa

35KL

manda un msg per info o "lista componentistica microonde"

###########################################

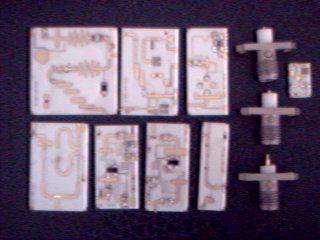

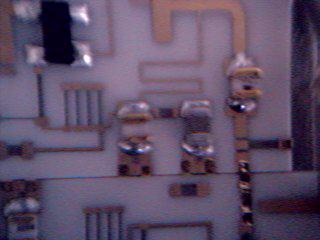

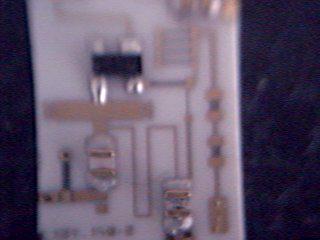

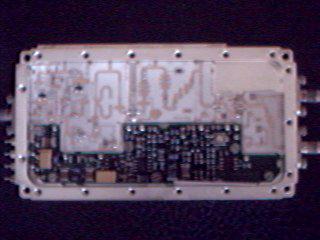

moduli VCO  3..19 ghz modifiche sintonia ed uso per ATV

   modifica per sintonia

    stadio finale con ATF serie133 da 17 dBm

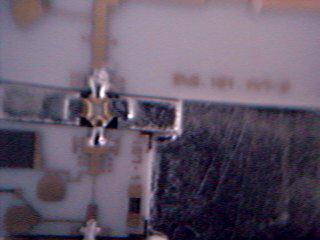

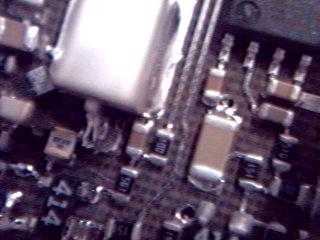

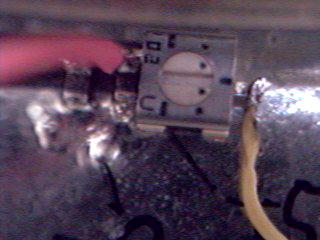

   dettaglio modifica sintonia



   modifica  per +5 e -5 Vcc

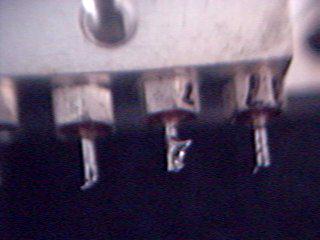

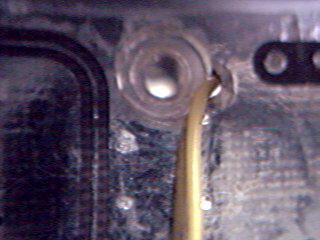

     passaggio fili sintonia e modulazione

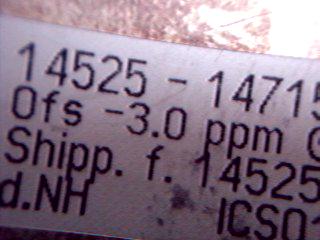

   oscillatore ceramico sul quale va fatta la modulazione

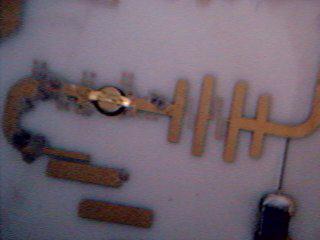

      moltilplicatoree filtro





verifica della modulazione FM  ATV sui moduli









modulo amplificatore con gasfet per banda K (14 ghz)

FLK012 da 250 mW a 14 ghz

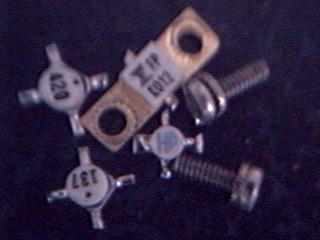

AT42035 diodi moltiplicatori

gasfet serie HP137xxx

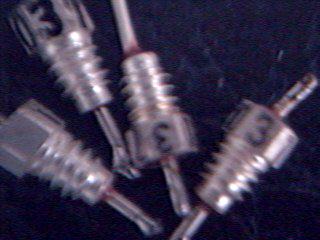

SMA speciali gambo fine

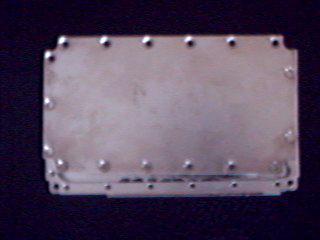

Contenitore profesionale fresato

(ottimo per recupero componenti)

35KL



manda un msg per info o "lista componentistica microonde"

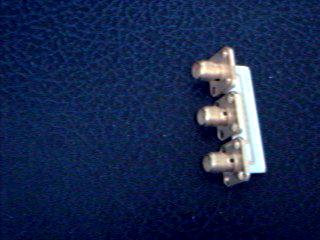

Accoppiatore direzionale in allumina 0.5 -3 ghz 10 dB

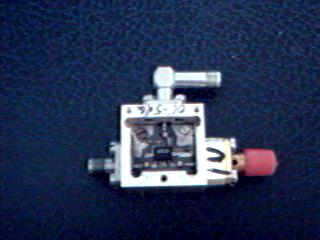

Mixer doppio bilanciato "GILBERT" IAM 80xxx da 5 ghz



PRESCALER /1024



manda un msg per info o "lista componentistica microonde"

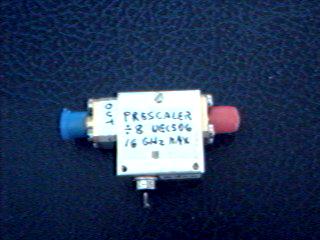

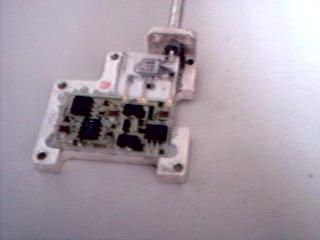

    Prescaler 16 ghz /8 e 1024 con NEC UPG 506



















manda un msg per info o "lista componentistica microonde"

prescaler 12 ghz con FMM 110 ( DUBUS) con divisore opzionale per 1024

(Vedi page 10 ghz)

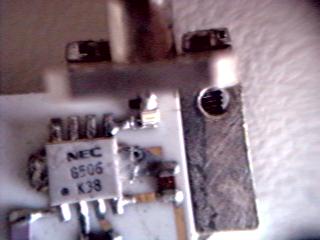

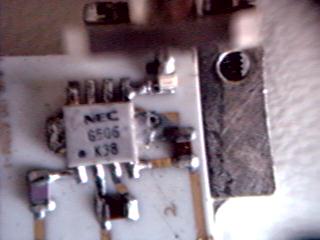

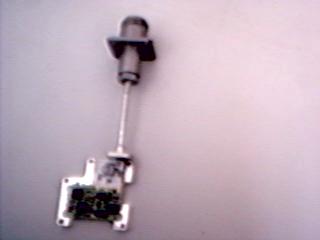

prescaler 14..16 ghz con NEC UPG 506 con divisore per 8 descritto su RKE 7/8 2000

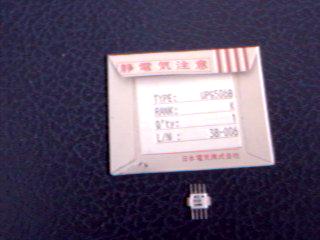

È stato usato un divisore NEC UPG506B in contenitore ceramico dorato dalle ottime caratteristiche tecniche. Il Range operativo da specifica è 6..16 GHz ma quello reale arriva basso sino a 3..4 GHz. Il raccomanded operatig range lo caratterizza nel range 0…10 Dbm ma sono concesse ampie tolleranze verso livelli più bassi. Il circuito stampato è molto piccolo e ciò permette l'uso di vetronite 1.6 o 0.8 in quanto le connessioni non superano i 3..6 mm dai connettori di IN e OUT. Alcuni esemplari sono stati costruiti in teflon 0.8 ma non vi sono differenze di rilievo. Come è possibile da vedere la semplicità e inequivocabile: Ingresso, Uscita, alimentazione 6 Vcc, e uno zener da 2.5; condensatori di Ingresso e uscita di qualità tipo ATC oTekelec da 3 … 3000 pF. Il dispositivo è sensibile alle cariche statiche quindi va montato con le consuete attenzioni.. È stata usata una eccellente scatola fresata e argentata gai connetorizzata con SMA e facendo solo il foro per il condensatore passante di alimentazione. Il Circuito stampato viene saldato ed avvitato al contenitore tramite viti da 1.5. Detta scatola è provvista di estensione dello sma per montaggio sul pannello di eventuale frequenzimetro. Ovviamente non dividendo per 10 la lettura non è quella efficace ma va verificata con calcolatrice per buona precisione. Non sono presenti divisori in più per portare la divisione a 1000 poiché in genere non essendo mai i fronti perfetti qualche lettura va persa o peggio falsata, inoltre la complicazione circuitale aumenta di 10 volte. Come frequenzimetro per la massima lettura, ossia 16 ghz è necessario un frequenzimetro da almeno 2.0 ghz ma i nostri 10..11 ghz vengono letti da un ferq da 1.3 ghz che sono più comuni e disponibili in KIT su varie riviste. È necessaria una tensione stabilizzata di 6 Vcc aumentabile in caso di misure particolari come frequenze più basse o livelli troppo fuori norma. È importante la saldatura dello stampato sul contenitore per la dissipazione del dispositivo. Il master è ricavabile con fotocopia su lucido o fattibile con i soliti trasferibili. Eventualmente sono a disposizione i componenti per chi volesse provare l'autocostruzione. Per Info e o materiali  scrivere tramite Email

manda un msg per info o "lista componentistica microonde"

STRUMENTAZIONE:



HP 8620 A/B/C

Instabilità dell’alimentazione dell’oscillatore YIG

La Hewlet Packard negli anni 60/70 propose un uno Sweep Oscillator configurabile a piacere con cassetti dalle caratteristiche interessanti. E’ composto da un maiframe in tre versioni A B C dalle forme compatte e robuste come vuole la sempre ottima qualità della casa; I cassetti spaziano da 100 Khz a 18 Ghz in bande che possono essere scelte in base alla proprie esigenze. Detto ciò passiamo al fastidioso inconveniente che può apparire a volte e cioè una instabilità delle tensione di alimentazione del YIG ( 5V) manifestata da abbassamenti o innalzamenti della tensione visualizzati anche dalla lampadine sulle manopole laterali. Per fortuna Il Prezioso YIG è protetto da SCR che sganciano il circuito in caso di anomalie. Potrebbero partire i fusibili in ceramica, peraltro introvabili, da 3 amp che dovrete sostituire come potete ma comunque di valore più basso (500 Ma ) ed anche i transistor pilota ; non scoraggiatevi , sono componenti comuni ed anche l’altro integrato e un volgare LM 741. Potrebbe partire anche quello per il resto, e mi sembra abbastanza, non si guasta niente altro. Questo difetto non è stabile e si presenta a volte e tende a scomparire spegnendo e accendendo la macchina. La soluzione adottata è visibile nello schema si tratta di aggiungere dei condensatori sugli Zener e delle resistenze tra base e emittore dei transistor interni cd CA 3046 che controlla la stabilizzazione dei 5 Volt. Dopo questo intervento diciamo così “stabilizzante del funzionamento” non ho più verificato anomalie. Nel cassetto di espansione dove sono alloggiati gli oscillatori, a seconda del modello possono essere presenti anche tre scillatori che , mescolati in modo opportuno , forniscono tre bande . Questi moduli sono estraibili e riconfigurabili o reinstallabili su altri cassetti. E’ bene ricordarsi che ogni cassetto o conversione di cassetti abbisogna di una scala di sintonia che se non fornita svilisce le prestazioni dell’apparecchio. Vi sono comunque delle incompatibilità non descritte dalla manualistica HP per quanto concerne la compatibilità dei moduli interni con i il cassetto ospitante. Principalmente vi sono due categorie di cassetti la serie 86200 A o B e la 8621 A o B . Le opzioni più interessanti sono l’intenal Levelling, l’attenuatore da 0-70 dB e l’uscita da pannello frontale e non posteriore. Se dovete acquistare quindi uno di questi ottimo apparecchi vi suggerisco di controllare le seguite cose: -Uscita con connettore N da Pannelleo frontale -OPT 001 Internal Levelling - OPT 010 Attenuatore da 70 ( non è indispensabile ma quasi....) Poi controllate il livello di uscita con bolometro e soprattutto dico soprattutto controllate la linearità solo con la apposita sonda HP 11664 e relativo analizzatore di reti HP 8755 . Questa è la prova definitiva anche se una guardatina all’analizzatore di spettro vi dirà dove sono le bande di rumore FM in modo Oscillatore. A proposito è anche un discreto oscillatore che modulato internamente dai soliti 1000 Hz vi permetterà misure di ROS di altissima qualità su linea fessurata. Opzioni interessanti sono il modulatore a diodi pin per linearizzare ulteriormente il segnale . Posso suggerivi anche di recuperare alle fiere il cavo (Centronics) per poter alimentare i cassetti senza inserire i cassetto e la scheda di prolunga ( più difficile da reperrire) per lavorare meglio sulle schedine. ---------------------------------------------------------------------------------------------- -----------------------

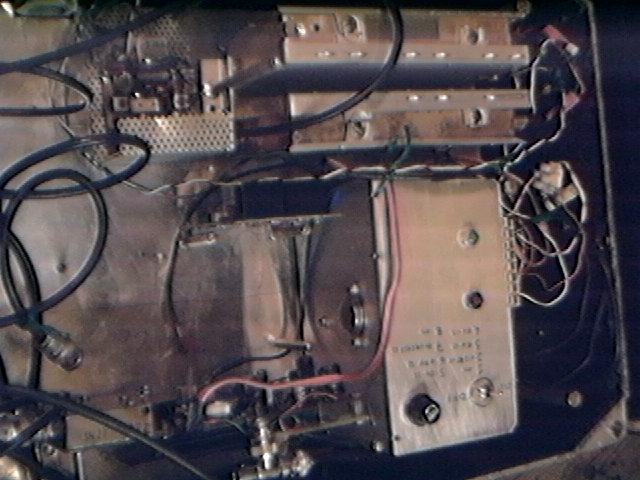

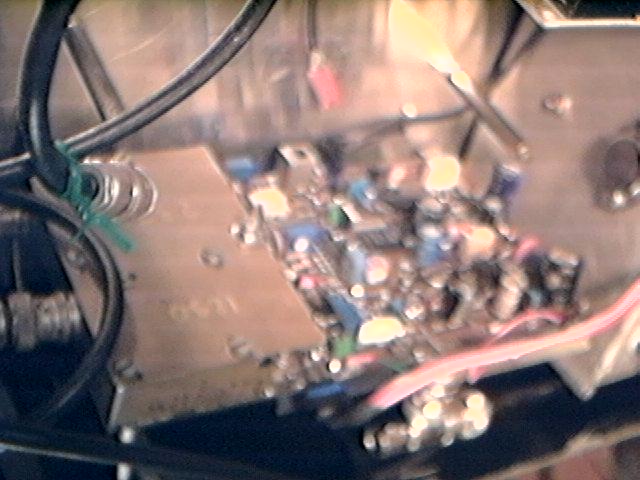

Beacon ATV 1.2 -2.3 -10.5 GHz

attivabile con tono libero installato alcuni anni fa

( moduli VCO)
Beacon ATV 1.2 2.3 10.5 GHz attivabile con tono libero installato alcuni anni fa ( moduolo alm e RX telecomando)



--

 cavo per misure da 8 ghz doppia calza SMA/SMA

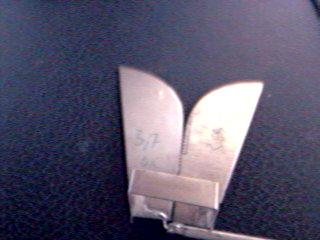

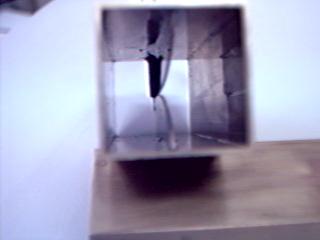

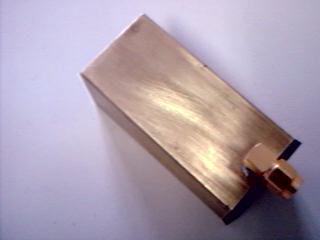

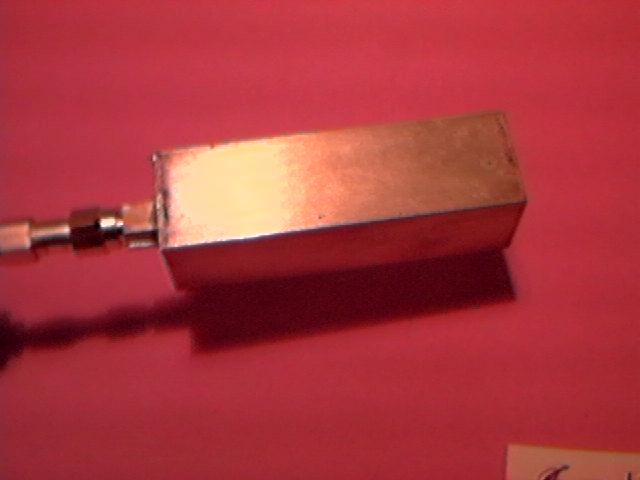

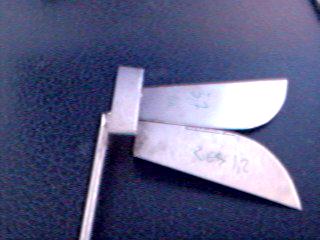

Antenne sperimentali "Double Ridged" per 5.7 e 10 ghz

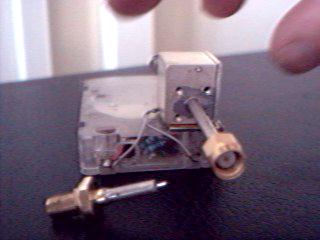

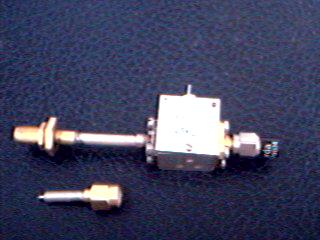

Detector max 24 ghz con diodi Alpha, Siemens o Tekelek





Detector ( con mAmperometro incorporato e sondino e/o SMA)




manda un msg per info o "lista componentistica microonde"

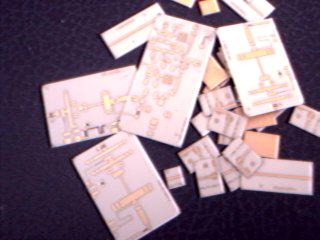

Circuiti stampati su allumina








Amplificatori 0.6... 3 GHz con bibolari o MMIC

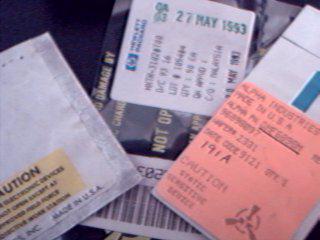

Diodi per microonde usati nei Detector








manda un msg per info o "lista componentistica microonde"



 >

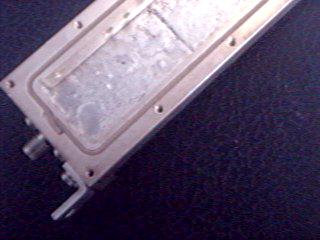

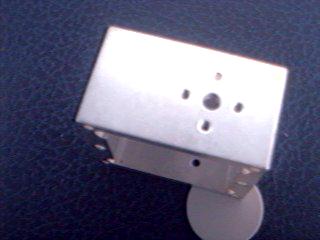

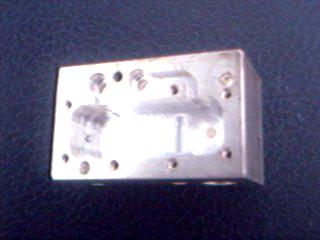

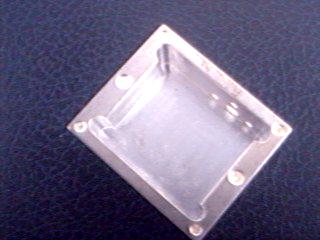

     contenitore per amplificatori microonde, gia forati per SMA, massello  fresato e argentato

USATO NELL'AMPLI DA 1w 10 GHZ

manda un msg per info o "lista componentistica microonde"

   contenitore per amplificatori microonde, gia forati per SMA,

















    CON CAVITA 11 GHZ

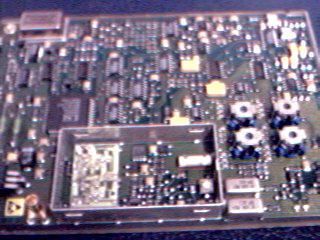

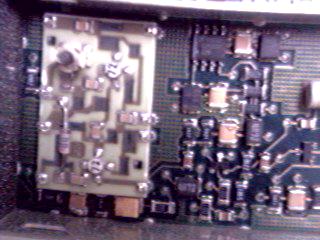

  scheda recupero

    2 mixer tfm 2 da 1.2 ghz

stabilizzatore e componentistica varia



12KL



  mandami un messaggio per info lista materiali

back home

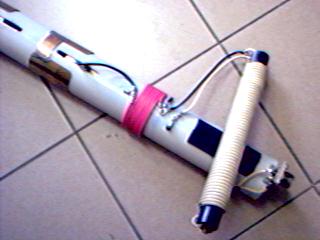

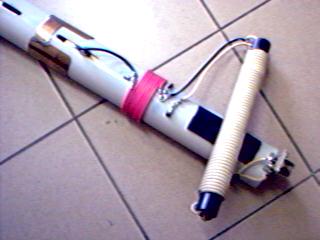

EH Antenna: sperimentazioni sui 20 metri
