Arduino Nano Si5351A e GPS scheda generatore di clock, test locale nel sistema modo FST4W e WSPR.
L'accuratezza della frequenza e del tempo sono mantenuti reali time clock utilizzando un GPS satellite ricevitore i segnale e avere il clock del tempo reale per la sua trasmissione si può impostare nel sistema assecondo il modo e la banda.

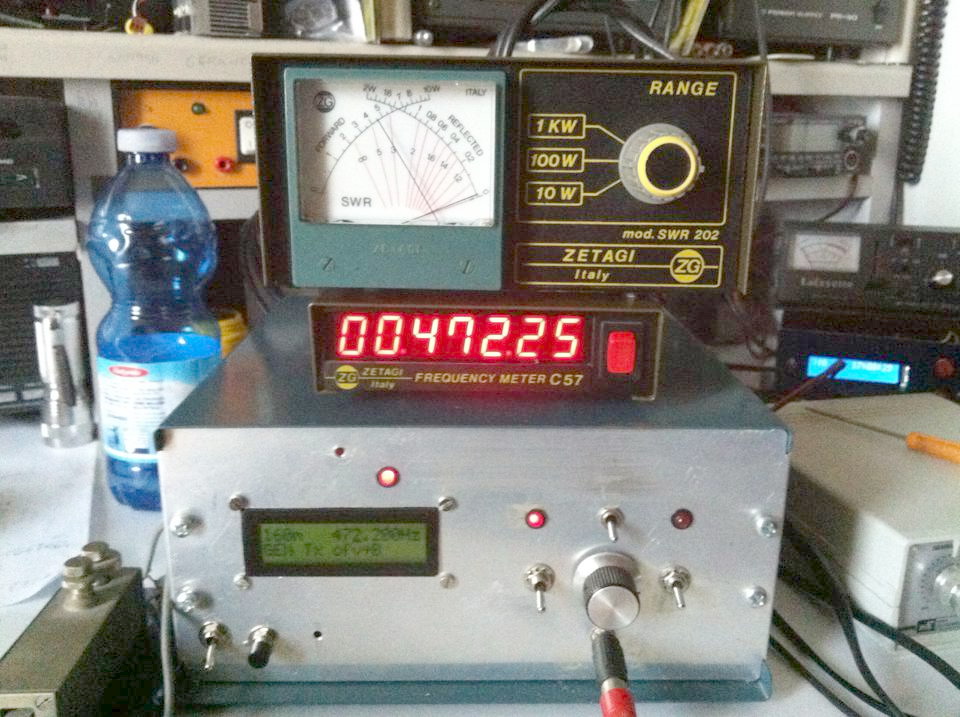

Oggi dopo test del mini qrp
oggi attivi Funzionanti

Ripreso il mio mini qrp il sistema FST4W per 472khz e sulle altre bande 10-160 metri risultati positivo test 50mW, oggi ripreso anche una prova nel sistema FST4W con Arduino Nano, questi ha la possibilità di poter lavorare tutte le bande, il mio il sistema di lavoro basta programmare le necessita del uso,basta andare sul SKETCH cambiare la frequenza,

Altro risultato positivo provato 137khz.

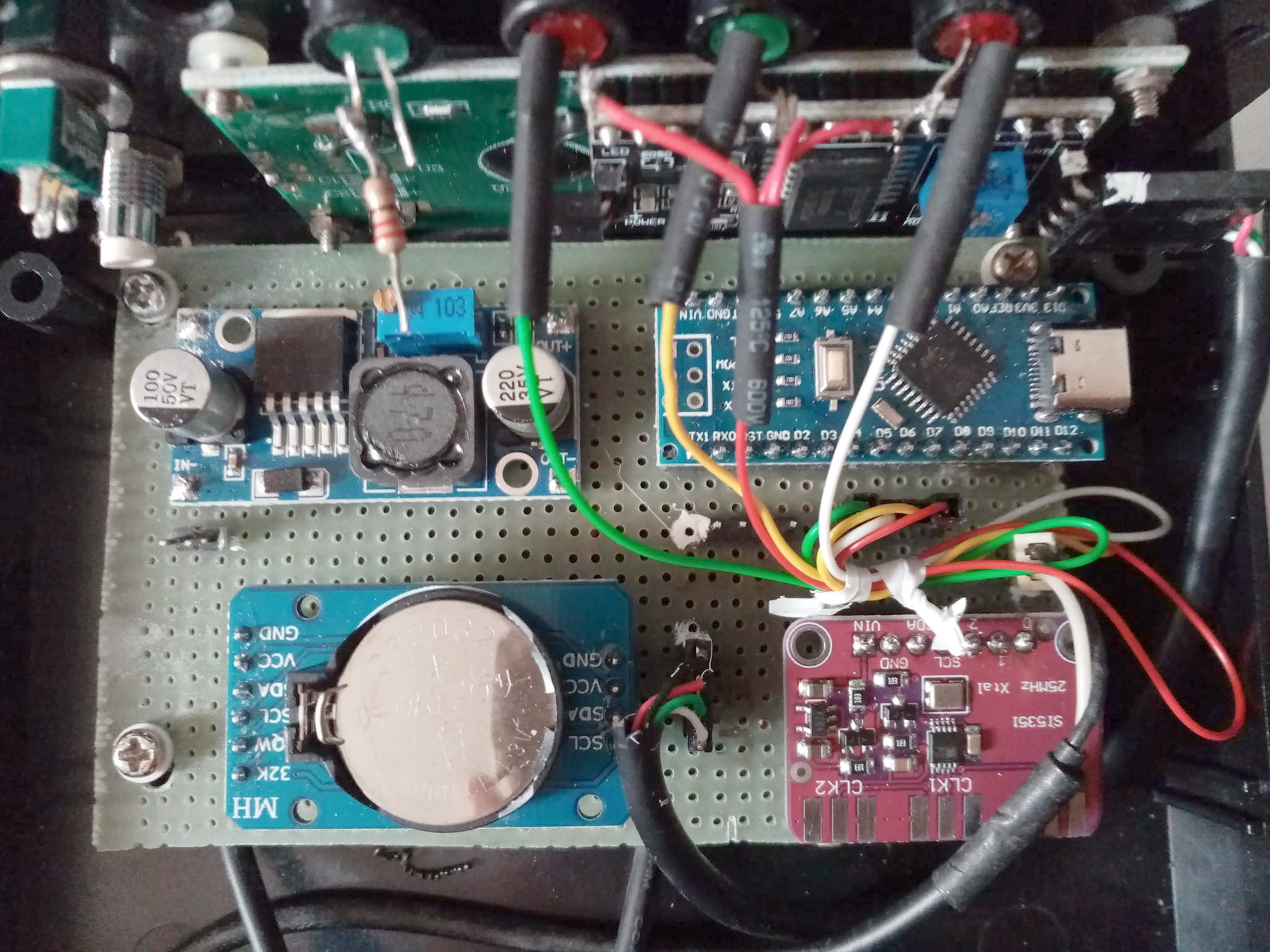

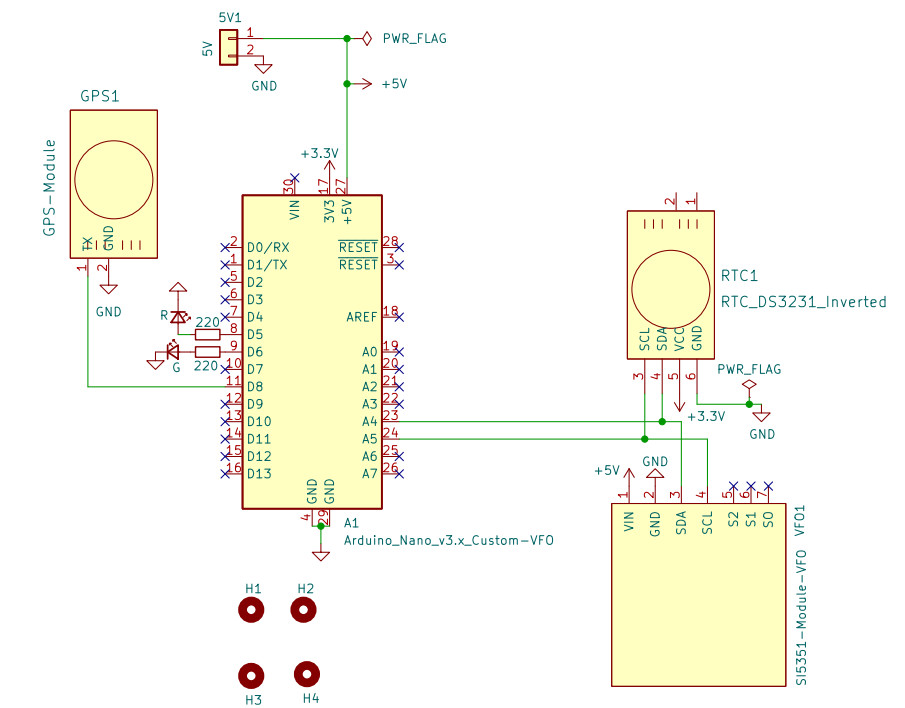

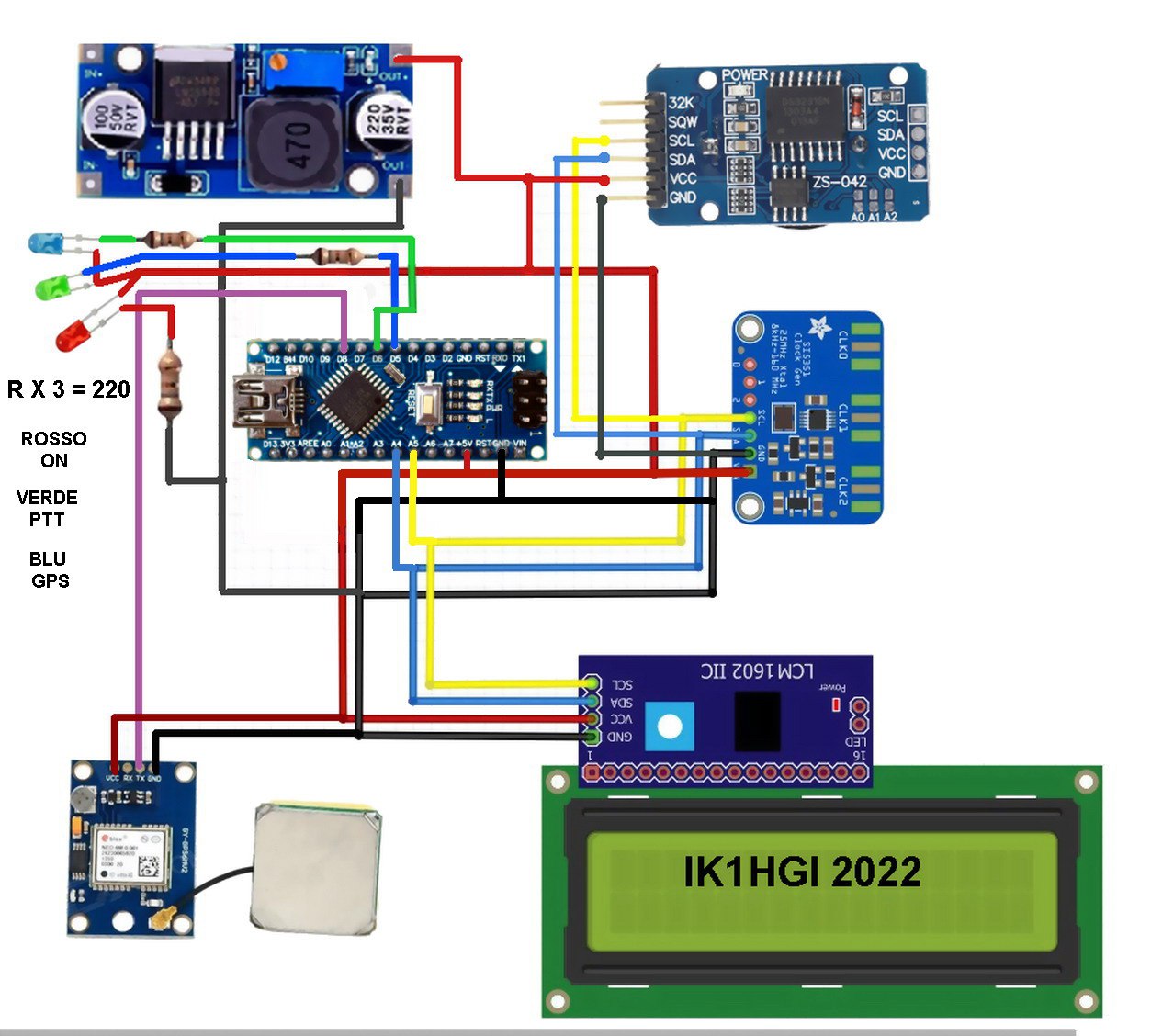

Le schede Arduino Nano, Si535a, DS3231 e LCD, GPS, comunicano il microcontrollore su un bus I2C usando solo tre fili di collegamenti lavorano tutti con la tensione 5 volt vedi schema.

Le mie relazione come ho realizzato la parte di trasmissione ho
utilizzato un piccolo amplificatore usando IRF510 con potenza di 500mW

Mini i Qrp con Arduino Nano

Nuova relazione di cosa si voglia fare nel modo WSPR

Nel frattempo, cerchiamo di capire il sistema di ciò che ho fatto sulle mie pagine web
https://www.qsl.net/ik1hgi/472khz/arduino-fst4w.htm
c'è qualcosa del genere dobbiamo capire il sistema di preparazione del file per trasmettere la chiamata e il localizzatore e la potenza di 23dB della codifica, ecco
https://kholia.github.io/wspr_encoder.html

preparare la trasmissione Nominativo, locatore, 23dB, formano 162 numeri da inserire nel mio file già testato WSPR-GPS-Antonio-Arduino.ino

https://github.com/kholia/Easy-Digital-Beacons-v1/tree/master/WSPR-GPS-Antonio-Arduino

> https://github.com/kholia/Easy-Digital-Beacons-v1

FST4W-GPS-v3-Arduino.ino

https://github.com/kholia/Easy-Digital-Beacons-v1/tree/master/FST4W-GPS-v3-Arduino

// Usa https://github.com/etherkit/Si5351Arduino/blob/master/examples/si5351_calibration/si5351_
calibration.ino

// per ricavare il valore di calibrazione sotto!

int32_t si5351 Fattore di calibrazione = 16999 ; // fattore di calibrazione si5351, CAMBIAMI!

// CAMBIAMI PER FAVORE, usa https://kholia.github.io/wspr_encoder.html
per personalizzare questo valore

// Il seguente tx_buffer è per il messaggio "IK1HGI JN45 23".

Quando si va a modificare file WSPR-GPS-Antonio-Arduino.ino con molta attenzione nel mio file quando la parte che non interessa solo i numeri il resto non si deve fare nessuna modifica non vorrei che un domani mi chiedi non funziona

uint8_t tx_buffer[] =
{ 1 , 1 , 0 , 0 , 2 , 2 , 0 , 2 , 3 , 0 , 0 , 2 , 1 , 1, 1 , 2 , 2 , 0 , 3 , 0 , 2 , 1 , 0 , 3 , 1 , 1 , 1 , 2, 2, 2 , 0 , 2 , 2 , 2 , 3 , 2 , 2 , 3 , 0 , 3 , 2 , 0 , 2, 2 , 0 , 2 , 1 , 0 , 3 , 3 , 0 , 0 , 1 , 3 , 0 , 1 , 2, 2 , 0 , 1 , 1 , 2 , 3 , 2 , 2 , 2 , 2 , 3 , 1 , 0 , 3 , 2, 1 , 0 , 1 , 2 , 3 , 0 , 0 , 3 , 2 , 2 , 1 , 2 , 1 , 1, 2 , 2 , 0 , 3 , 3 , 0 , 3 , 0 , 1 , 0 , 0 , 0 , 1 , 0, 0 , 0 , 2 , 0 , 3 , 2 , 0 , 1 , 2 , 0 , 3 , 3 , 1 , 0, 1 , 1 , 0 , 2 , 1 , 1 , 0 , 1 , 2 , 0 , 2 , 3 , 1 , 3, 0 , 0 , 0 , 2 , 0 , 3 , 2 , 1 , 2 , 0 , 3 , 1 , 2 , 0, 0 , 0 , 2 , 2 , 2 , 1 , 3 , 2 , 1 , 2 , 1 , 3 , 0 , 0, 2 , 3 , 3 , 0 , 2 , 0 };

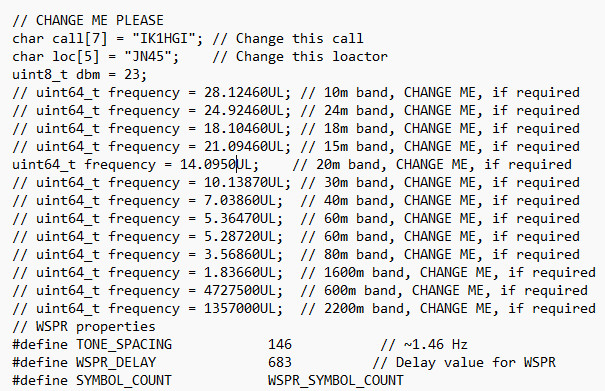

Qui solo la frequenza che volete lavorare basta disattivare ( \\ ) le due parentesi

uint64_t frequenza = 14097050UL ; // Banda da 20 m, CAMBIAMI, se necessario // attiva

qui e attivo sui 20 metri che non usa le due \\

// uint64_t frequenza = 28124600UL; // Banda da 10 m, CAMBIAMI, se necessario

// uint64_t frequenza = 24924600UL; // Banda da 24 m, CAMBIAMI, se necessario

// uint64_t frequenza = 18104600UL; // Banda 18m, CAMBIAMI, se necessario

// uint64_t frequenza = 21094600UL; // Banda da 15 m, CAMBIAMI, se necessario

// uint64_t frequenza = 10138700UL; // Banda da 30 m, CAMBIAMI, se necessario

// uint64_t frequenza = 7038600UL; // Banda da 40 m, CAMBIAMI, se necessario

// uint64_t frequenza = 5364700UL; // Banda da 60 m, CAMBIAMI, se necessario

// uint64_t frequenza = 5287200UL; // Banda da 60 m, CAMBIAMI, se necessario

// uint64_t frequenza = 3568600UL; // Banda da 80 m, CAMBIAMI, se necessario

// uint64_t frequenza = 1836600UL; // Banda da 160 m, CAMBIAMI, se necessario

// uint64_t frequenza = 472750UL; // Banda 600m, CAMBIAMI, se necessario

// uint64_t frequenza = 135700UL; // Banda 2200m, CAMBIAMI, se necessario

https://github.com/kholia/Easy-Digital-Beacons-v1/tree/master/WSPR-GPS-Antonio-Arduino?fbclid=IwAR2MxjMccUtM2GBMfvs08ecKEiEAoGVzhpVhlTxUvLo_i4KW2bEfqNDazho
dobbiamo capire il funzionamento, in questo Githb del mio Amico Dhiru VU3CER, il programmatore di Arduino ho fatto su richiesta alcuni punti che volevo del firmare wspr, dobbiamo capire cosa fare? le mie info sono qui
https://github.com/kholia/Easy-Digital-Beacons-v1

I moduli da poter utilizzare del sistema WST4W

Si5351A, ARDUINO, WSPR, RTC DS3231 LCD1203

LCD con il suo Modulo

Modulo di sintonia Si5351

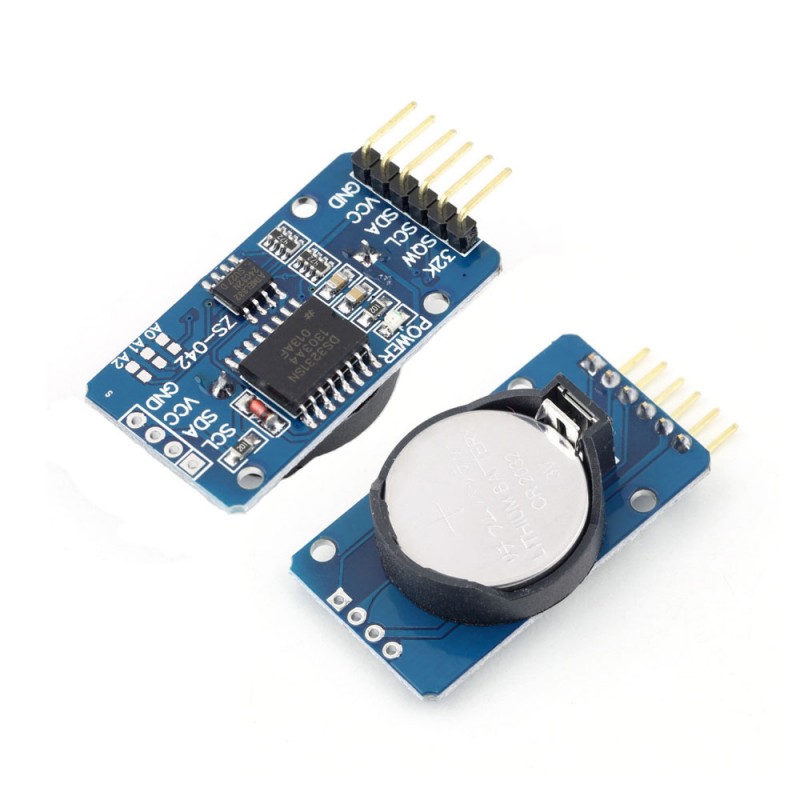

RTC DS3231

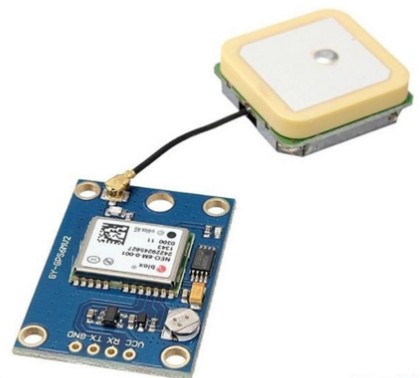

GPS NEO-6

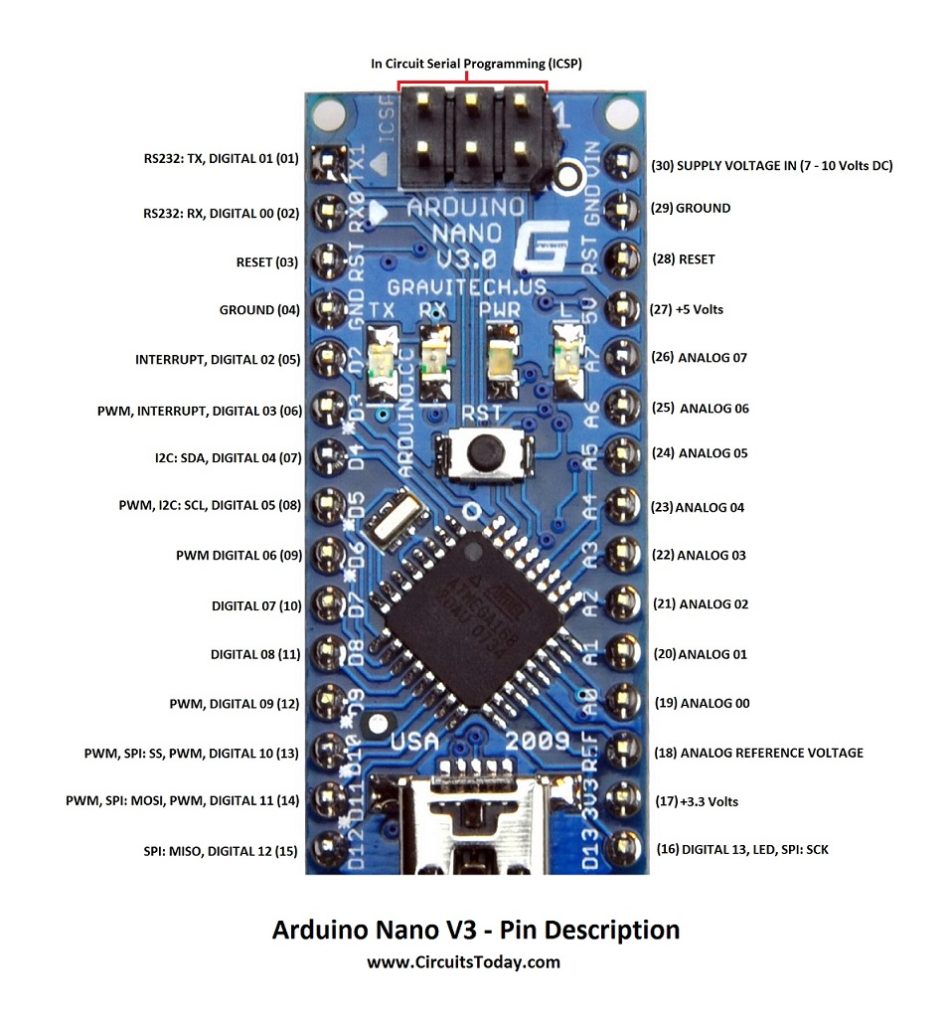

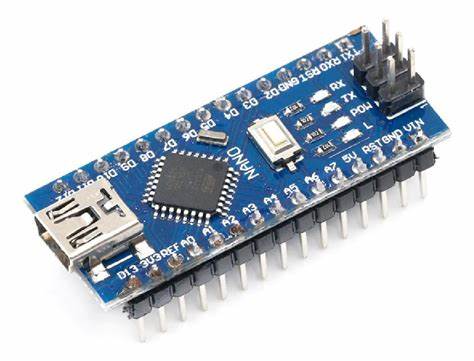

Configurazione Arduino Nano

La configurazione del sistema dei mini qrp Arduino

Nota: il modulo RTC DS3231 è richiesto da questo codice! SDA - A4. SCL - A5.

Collegare il Pin TX del modulo NEO-6M GPS al Pin D8 di Arduino Nano.

Collegare il Pin PPS un LED esterno (tramite una resistenza 220 ohm) indica attivo il GPS Puls.

Collegare il Pin D5 a un LED esterno (tramite una resistenza 220ohm) indica del TX Led.

Collegare il Pin D6 a un LED esterno (tramite una resistenza 220 ohm) indica quando e attivo il GPS SYNC.

All'avvio di Arduino cercherà automaticamente il sincronizzazione GPS attende si nota qualche 30 Secondi incomincia lampeggio è agganciato.

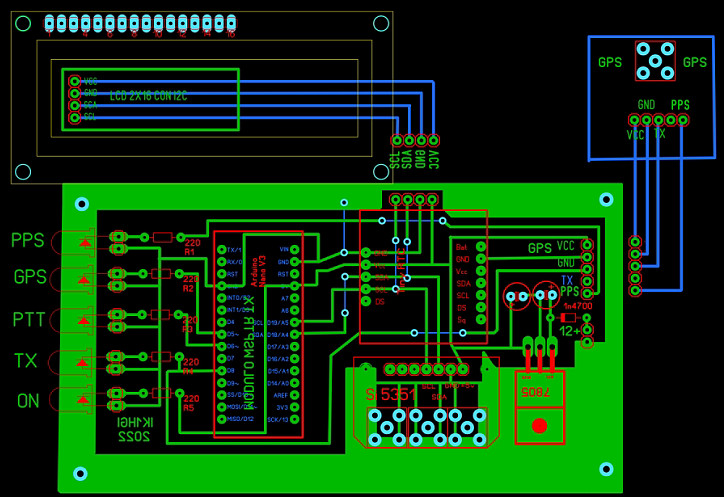

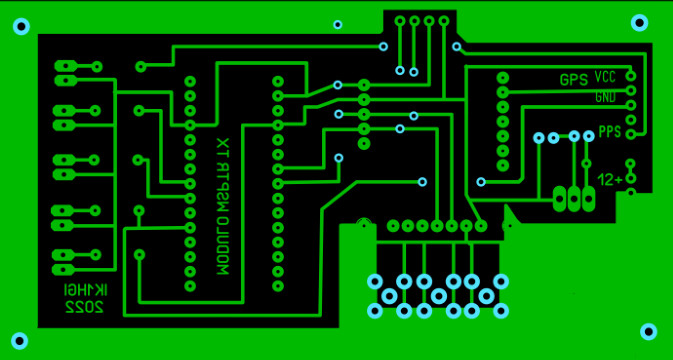

Assemblaggio e schema

Easy-Digital-Beacons-v1/Control-Board-Antonio-Arduino.pdf
Control-Board-Antonio-Arduino.pdf
FST4W-GPS-v3-Arduino.ino

Easy-Digital-Beacons-v1/Control-Board-Schematic.pdf
control-board-schematic.pdf

Vediamo adesso di capire come si lavora cambiando la banda desiderata come si vede sotto le impostare della banda sulla frequenza 10 metri 160metri anche sui 136 khz e 472 khz
Prima di procedere il caricamento sui moduli sia Arduino ho ESP8266 andare nella parte interna e andare come si vede come sotto e modificare togliendo le due ( // ) senza commettere errori

//#define FST4W_DEFAULT_FREQ 14097050UL // 20 meter band for testing
#define FST4W_DEFAULT_FREQ 14097050UL // 20 meter band for testing

Configurazione ESP Modulo

Prima di procedere il caricamento sui moduli sia Arduino Nano solo WSPR vede come sotto e modificare togliendo le due ( // ) senza commettere errori WSPR-GPS-Antonio.ino

Qui il Download tutti i tipi di SKETCH da utilizzare https://github.com/kholia/Easy-Digital

____________________________________________________________________

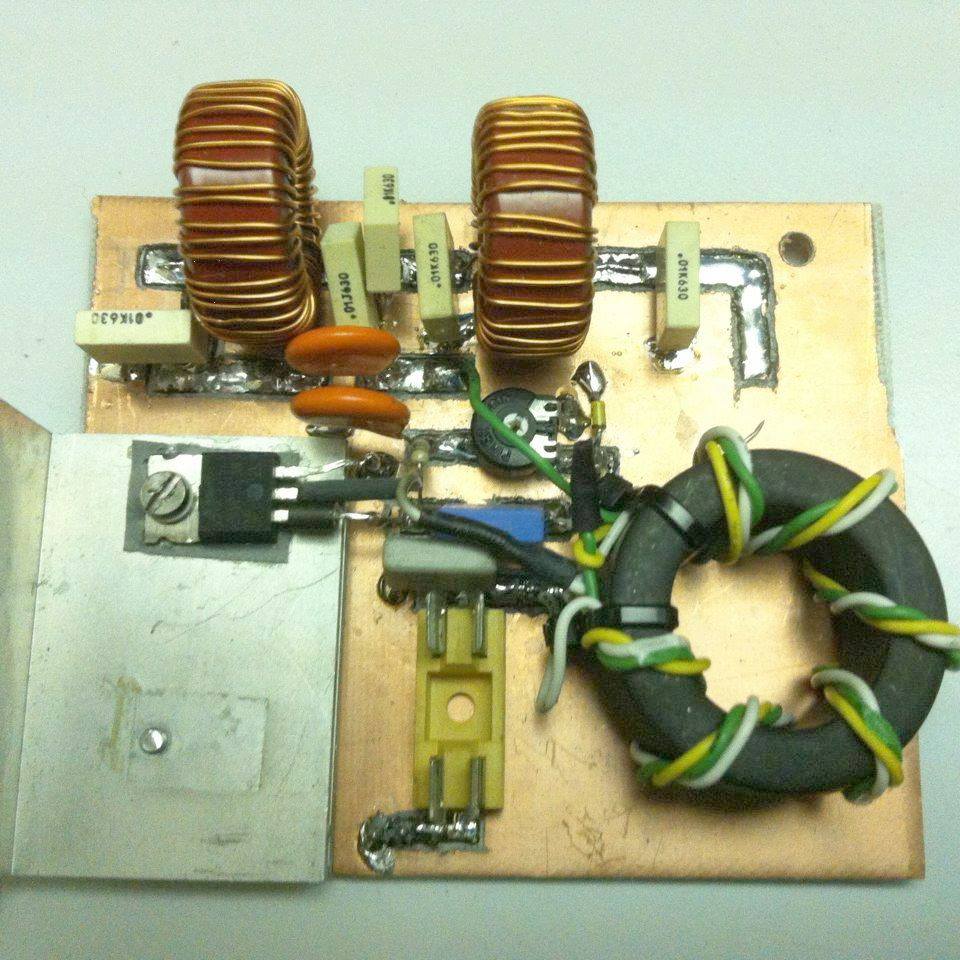

Un piccolo amplificatore da utilizzare come primo stadio di potenza per il SI5351

kholia/HF-PA-v6 Amplificatore RF

L'idea alla base di questo lavoro è di costruire radio-cose (TM) a tappe che si collegano tra loro.

Nota: questo HF-PA-v6 è come https://github.com/kholia/HF-PA-v5 che è stato suddiviso in fasi. Questo rende la progettazione e i processi di debug molto più facili.

Risultati

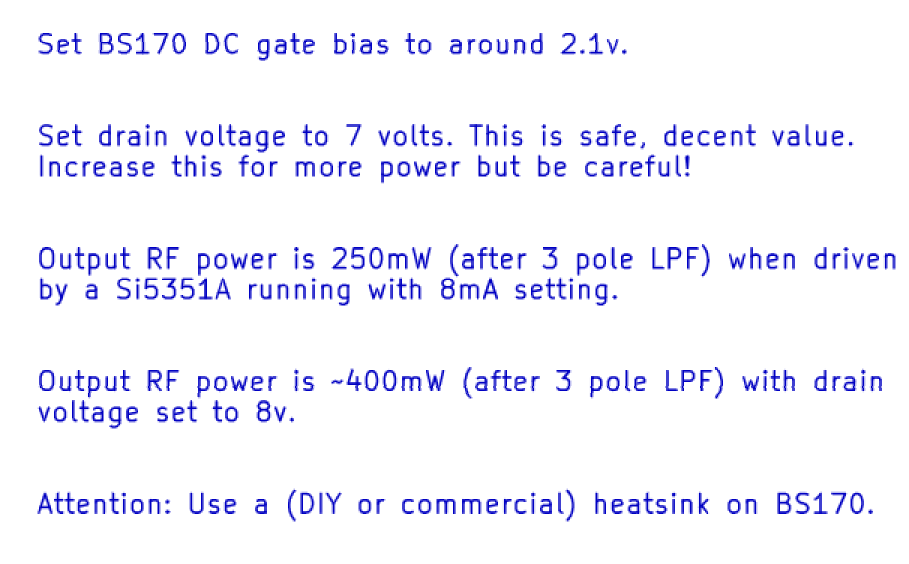

IRF510 @ 14 MHz -> 20v @ drain. Uscita RF > 7.5W. Nessun LPF. Uscita dall'aspetto pulito. Nessuna oscillazione. BS170 @ 5.5v. DC bias impostato alto per il massimo "Idq".

________________________________________________________________________________________

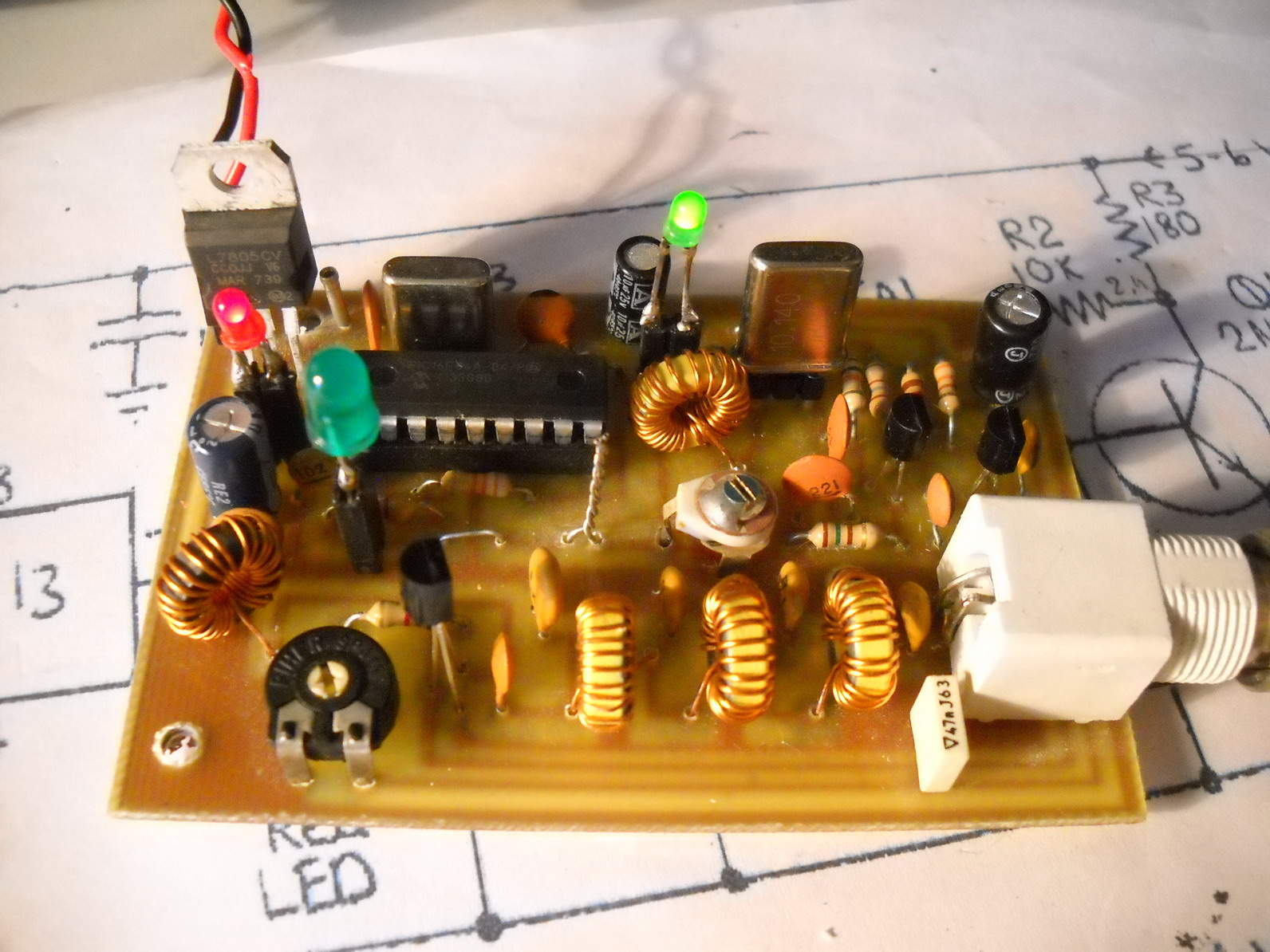

Questo un piccolo schema Amplificatore da 200mw

ringrazio del Autore del QrpLab

I nuclei toroidali nei kit forniti da gennaio 2014 a dicembre 2018 utilizzavano toroidi prodotti da un concorrente di Micrometals. Questi erano più facilmente disponibili al di fuori degli Stati Uniti. Tuttavia, al fine di garantire una qualità e prestazioni continue e elevate dei kit, le caratteristiche di questi toroidi e le prestazioni degli LPF risultanti sono state ampiamente testate nelle versioni 10m, 80m e 160m del kit LPF (rispettivamente per T37-6, T37-2 e T50-2 toroidi). Questi test sono documentati in questo file PDF, fare clic

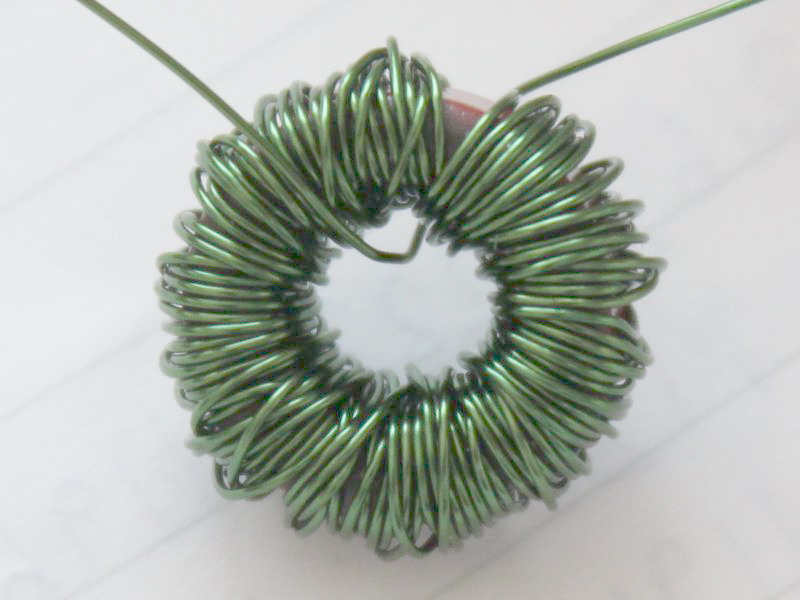

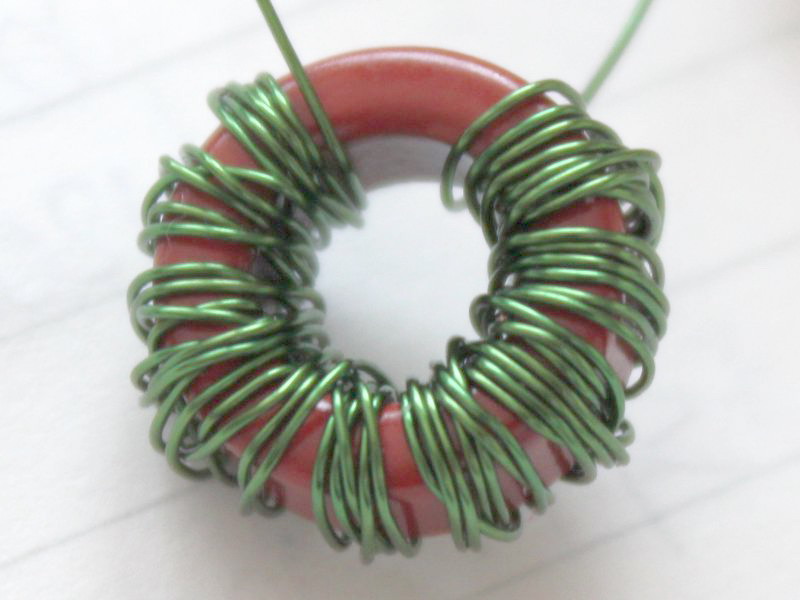

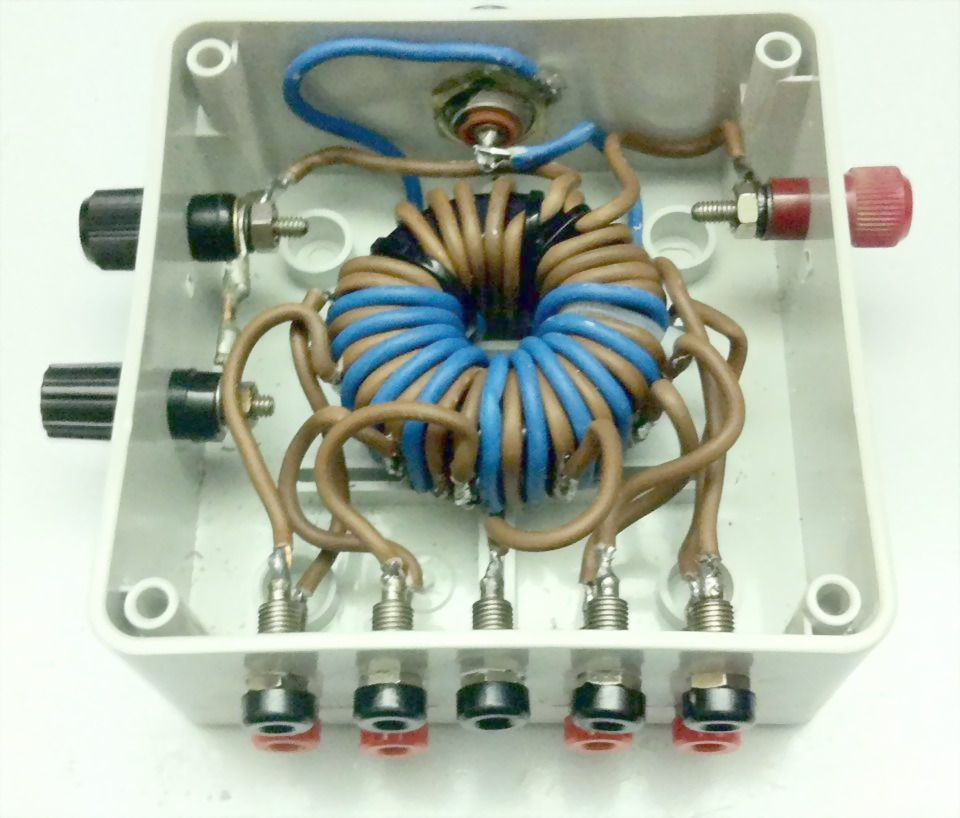

Filtro dei 472 khz e Filtro 136 khz

____________________________________________________________

L'hardware per la versione tutto il controllo sia Arduino RTC è compatibile con

l Progetti Multifunzione un semplice e facile sistema di segnalatori WSPR, FT8 e FT4 alimentato da ESP8266 abilitato al WiFi che utilizza NTP + DS3231 RTC per la temporizzazione. Super estensibile!
Ora viene fornito con supporto GPS opzionale.

https://github.com/kholia/Easy-Digital-Beacons-v1
