Progetti e Sperimentazione  Monoscopio Barre

Monoscopio
Dal progetto realizzato OM F1UBZ Marty ho ammirato con molto piacere il suo progetto di cui è stato descritto dal suo articolo, che parla del sistema di monitoraggio per la trasmissione ATV Monoscopio, dal  circuito originale. Chi è interessato può prelevare il file originale del monoscopio  dal sito del francese sito ufficiale.

Per inizializzare TV out, monoscopio è necessario specificare una risoluzione e se utilizzare lo standard NTSC (USA, Canada, Giappone, parti del Sud America) o allo standard PAL (Europa, Australia, Africa, Asia, parti del Sud America).  può essere utilizzato per visualizzare monoscopio a colore TV-out

http://en.wikipedia.org/wiki/PAL

http://en.wikipedia.org/wiki/Ntsc



Monitor Barre

Questo progetto illustrato nella foto, è un semplice monoscopio a colore  del tipo barre in verticale,  mio televisore vedrete, l' immagine   del mio beacon trasmette sui  10.470 Ghz , del mio ponte ripetitore ATV, per il momento e situato sopra al mio traliccio di 8 metri del  mio palazzo come riferimento di comunicazione, di un beacon  ho utilizzato il mio prototipo di trasmissione del

  DRO in band.



Monitor Barre


In questa foto l'immagine che vedete è la mia trasmissione in atv a 1.2 GHz verso il mio ripetitore che riceve a 1.2GHz e ritrasmesso sui 10 GHz ricevo sul mio ricevitore analogico RX Sat ripete la mia trasmissione del mio beacon

Monoscopio Barre

La procedura di scrittura è molto semplice ho utilizzato Paint Shop Pro, o altro programma, modificare prima della conversione scegliere il carattere adatto per scrivere nelle parte di colore nero, salvare l'immagine con le stesse dimensioni 400 x 288 la dimensione del file 345.654 byte, in formato xxx.bmp, non modificare l'originale per eventualità di errore, fate  una copia per maggior sicurezza, una volta fatte le modifiche del vostro call, lanciate il programma del AUTORE MIREUBZ,  conversione come  esegue, esempio:

1) Converte l' immagine in binario ( test.bin )

2) Verifica l'immagine sullo schermo  (1foto)  (2foto)

3) Uscita del programma

Download programma Mire UBZ .zip 44k



Circuito a due posizioni

Circuito Master originale del francese  del  Monoscopio, io ho utilizzato delle Barre come  si vede  nella  figura  sotto, dell' immagine le barre colorate, abbinate insieme, con questo tipo di circuito si possono avere due tipi di monitoraggio, le barre con la scritta sotto,  barre con la scritta centrale,  sul  circuito vicino la  R1 un   deviatore che comanda le due  posizione dell' immagine desiderata.  vedi schema

Barre Download 11k        Barre Download 11k

Master

Master originale del francese F5ubz Marty con facilita di costruzione sia per master che montaggio dei

componenti, il circuito misura  72 * 109 mm, per informazione al Autore radioamatore (F1UBZ fino 1994 ) e dal mese  di Ottobre 2008 , F5UBZ e-mail: [email protected]

Sito ufficiale di F5UBZ Marty web pagina

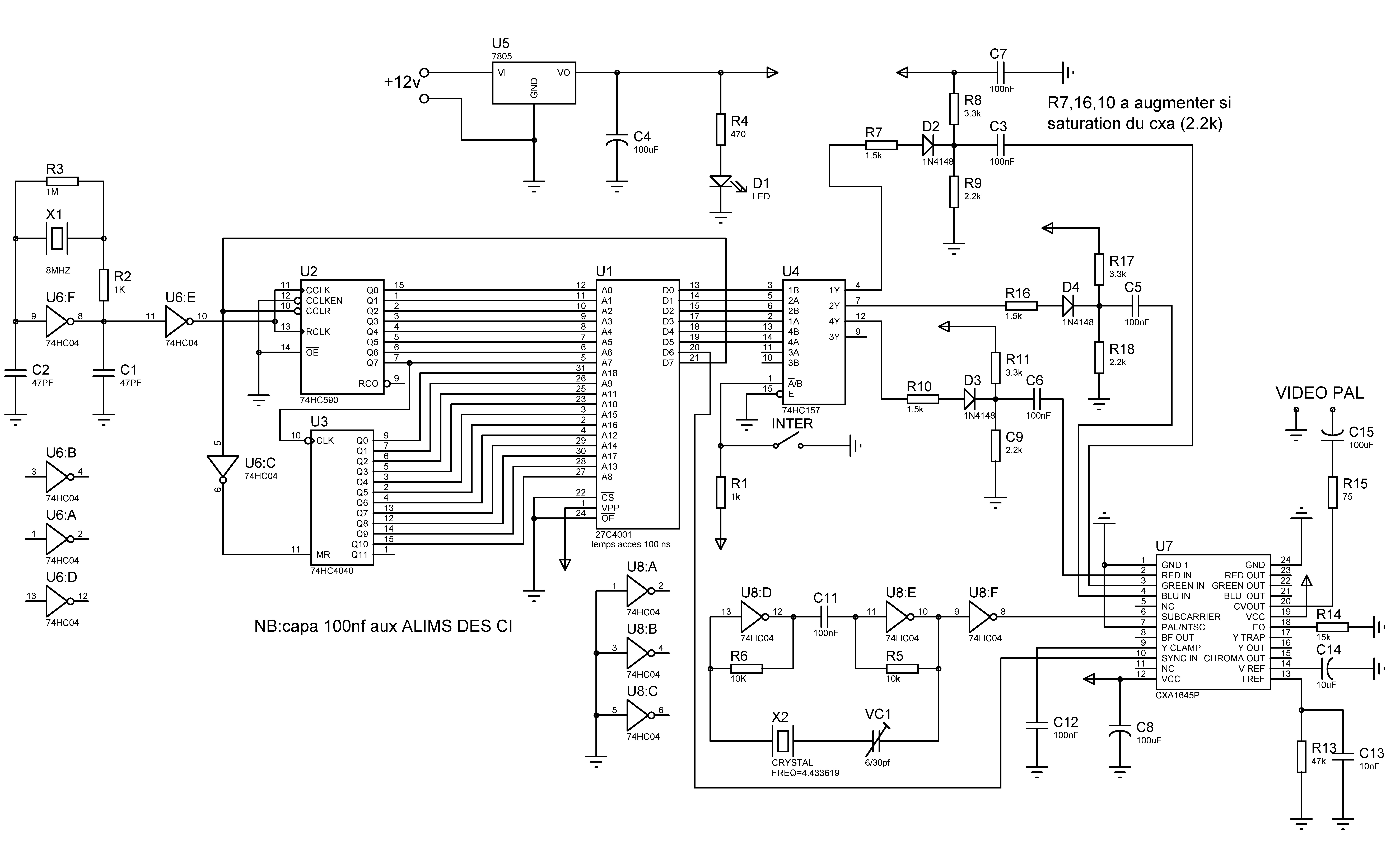

 Schema Barre

Master .pdf

Componenti .pdf

 Lista per monoscopio barre ho circolare



Componenti .pdf Originale 137k

Master .pdf Originale 91k

Elettrico .pdf  Originale 240k

 Download 60k Immagini Monoscopio

Download 50k Immagini  Barre

Buon lavoro 73 de ik1hgi Antonio
