| Il circuito proposto permette di praticare la telegrafia (modo F2A) utilizzando comuni RTX in FM, ad esempio i diffusissimi palmari.

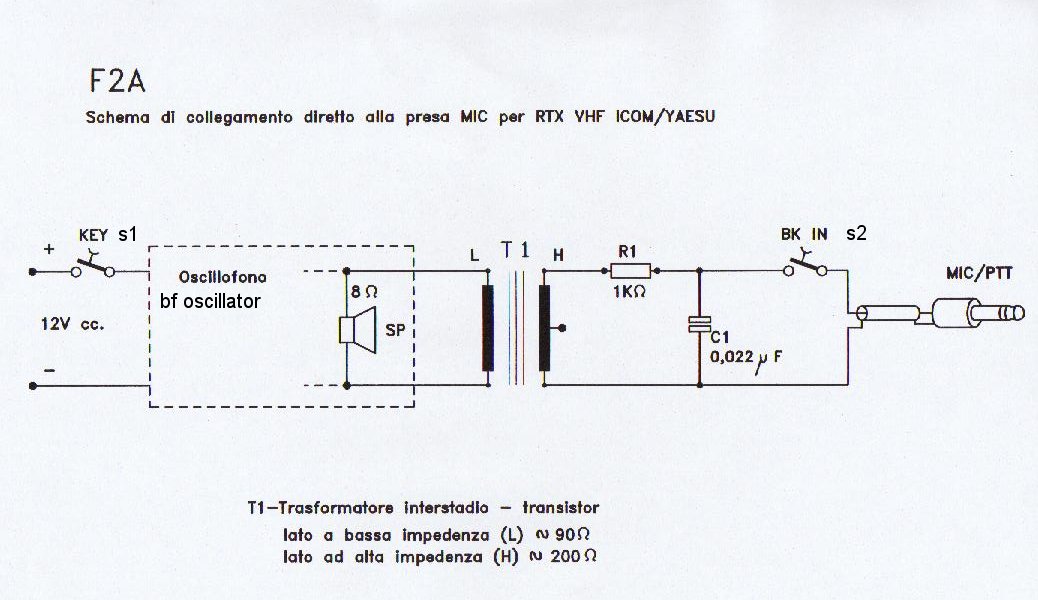

Lo scopo del circuito è quello di far giungere il segnale bf di un comune oscillofono all'ingresso microfonico dell'RTX.
S2 è l'interruttore che fa la funzione break in e che manda in TX l'apparato.T1 è un trasformatore di accoppiamento del tipo usato negli stadi push-pull bf. Esso è facilmente recuperabile da vecche radioline a transistor.E' opportuno tarare l'oscillatore di bf per una nota a circa 800 Hz.
Il circuito in questione e' stato testato su RTX ICOM/YAESU.
Il progetto è stato pubblicato su Radio Rivista 7/1998.
|
The circuit allows to transmit telegraphic signal (mode F2A) using common FM RTX, for instance one of the wide diffuded hand-held ones. The purpose is to inject the bf signal of a bf oscillator into the RTX MIC input. S2 is the break-in switch to put the radio on TX mode. T1 is a bf push-pull transformer, the type tipically used on old transistor radios. It's suggested to set the output signal of the bf oscillator at a frequency of abt. 800HZ.The circuit is suitable and tested for use on ICOM /YAESU radios. The project was published on Radio Rivista n.7/1998. |
