14 mhz cw-rtx | |

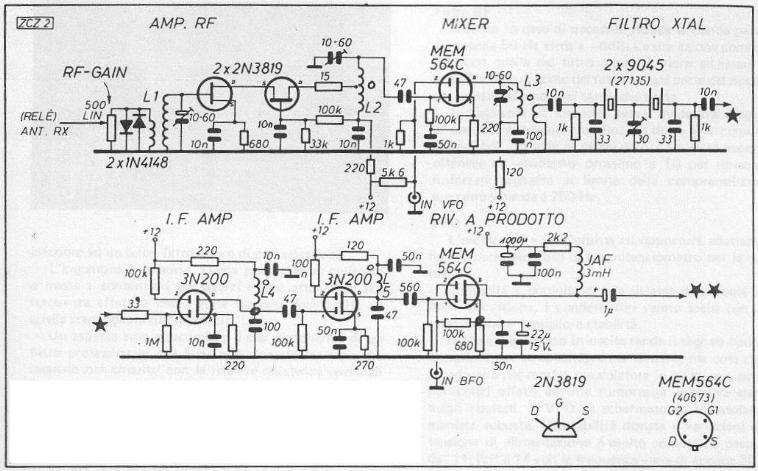

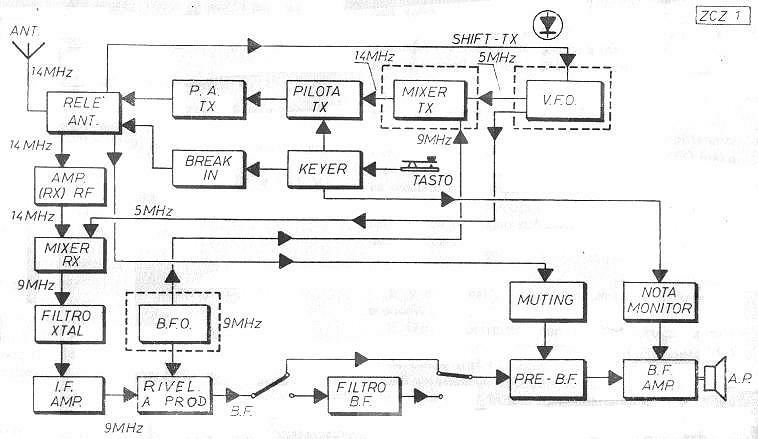

14mhz cw qrp-rtx ricevitore quieto e a basso rumore a singola conversione. Freq:14-14.1mhz Sensibilità:< 1microV Selettivita':1350hz,con filtro audio =50hz (-6db e freq tono 750hz) Tx pwr : 4-5w max(13.6v) Audio:2w/4ohm Alim:12V | 14mhz cw qrp-rtx quiet and low noise single conversion receiver . Freq.span.: 14-14.1 mhz Sensibility :less than 1 microV Selectivity: 1350hz,with audio filter = 50hz (-6db and 750hz audio tone). Tx pwr: 4-5w max (13.6v) Audio:2w/4ohm Power:12v dc |

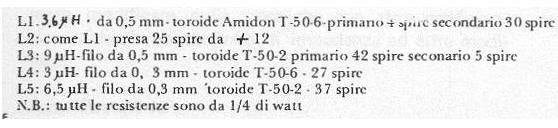

spire= turns;filo= wire | |

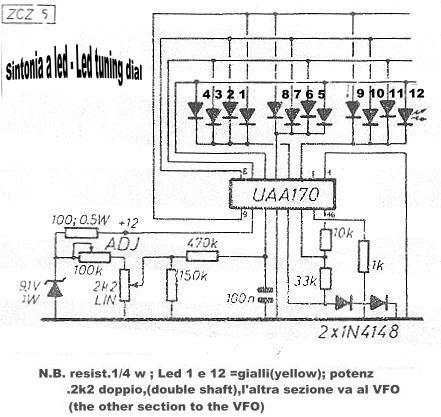

Scala Rx:a diodi led(ogni 10khz si illumina un led rosso,fuori scala -1 e +1
led gialli,conspegnimento ed accensione progressiva dei 2 led adiacenti. Nota: il filtro puo'essere sostituito,volendo,c on un filtro commerciale a 9mhz,nessuna modifica è necessaria.IL TAA611 va cablato con attenzione ,poiché puo' dar luogo ad autooscillazioni Nota1: ogni parte dell'apparato:vfo,scala led,bf,if rx , tx.,PA. Vanno montate su piastrine separate e tarate singolarmente,prima, e ritarate alla fine per ottimizzare il tutto.In caso di autooscillazioni,curate le masse,i disaccoppiamenti e se necessario diminuire il pilotaggio tx. | Freq.readings:by led (every 10 khz a red led will light up,outscale
-1,+1,yellow led,with diminishing lightning and progressive enforcement of

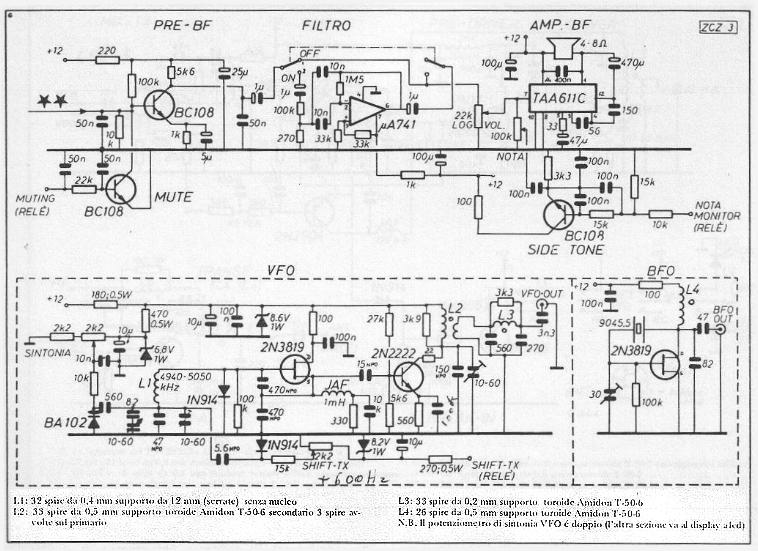

adjacent 2 leds Note : a commercial 9mhz xtal filter may be installed without mods on the board. TAA611 is a 2w audio ic .It can be substituted by any audio power i.c.Vfo,tx.pa tx,rx and led scale have to be built on single boards ,and pre tuned. A complete and last tune up procedure will be necessary when all boards will be connected.Care must be payd to void self oscill. Curing ground connections and decouplings or diminishing tx input driving power. |
qrp tx/rx |
