1. 基板取り外し
2. ＬＣ取り除き
3. 水晶交換
4. できあがり
5. ケーブル
6. アンテナにつないで聞いて見たが、、

ＬＣの取り除きと、水晶交換

基板取り外し

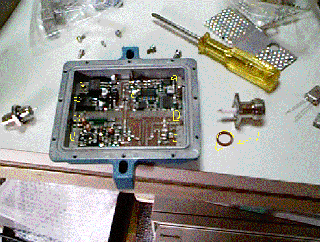

ＩＦアンプ（内部半分）を覆うカバーの４本と、基板をとりつける４本のネジ（丸印）を外す。Ｎ、Ｆコネクタの芯と基板のハンダ付けをハンダ吸いでハンダをきれいに取り除いてから、両コネクタを外す。このときＮコネクタのパッキングが取れるので、なくさないように。



---

ＬＣ取り除き

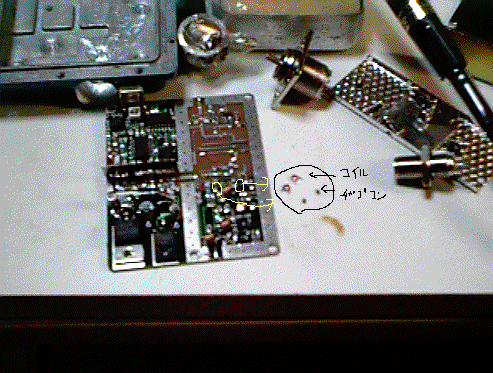

ＩＦアンプのバンドパスフィルターとおもわれる、コイル２個と、その下のチップコン２個を外す。



---

水晶交換

8,89843Mhzの水晶を、8.8125Mhzのラムステート製もの(４個から希望の周波数をカットしてもらえる)と交換する。



もともと入っていた水晶より高いので、Ｆ調整のコアにかぶせるかたちで寝かせてつける。

---

できあがり

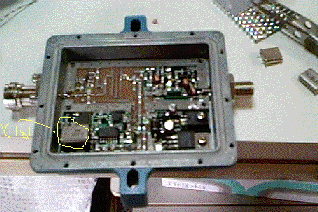

パッキングをもとどおりとりつけ、コネクタを締め付けてから芯を基板にハンダ付け（新品をつける手順）丸で示したのが、交換した水晶。この下にコアがあるので、Ｆ調整は水晶を起こして行う。



---

ケーブル

前の修正で、受信機側のFコネクタをMコネクタに変えたら、穴が多く過ぎて防水が不安だったので、今回はＦコネクタのままにして、ケーブルを、ちょっと良い５ＣＦＢ（１３０円/ｍ）にした。Ｆ栓も、芯がピンタイプ（ＢＮＣやＮみたい）にした。どちらもホームセンター（かーま）の衛星テレビの用品のところにあった。



---

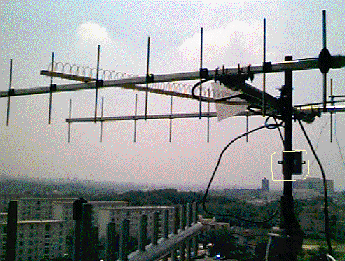

アンテナをつけて聞いてみたのだが、、

さあ、どっからでもかかっていらっしゃい、、といいたいところだが。



244.82Mhz(JA2IGY,F2),2425.30Mhz(JR2VK,repeater)にあわせたつもりだが、何も聞こえないじゃありませんか。念のため、前に修正したIC706用（電源外部供給）のと取り替えても同じ。同じということは、706用のは水晶を交換した甲斐があったのだが、、

なじぇ？

1. おごりで鮨を食ったのが悪い？
2. 夏休みを盆前にとったのが悪い？
3. 不具合を他人に頼る癖がついた

いろいろ心当たりは無いでもない。
