Las Antenas "Jota" |
||
|
|
 |
||
|
La clásica antena "J" y la Slim-Jim son dos antenas muy populares para las bandas de VHF y UHF principalmente por su sencillez y particularidad de poder trabajar sin la referencia del plano de tierra; ésto las hace casi irreemplazables en instalaciones para botes y embarcaciones deportivas, y sumamente discretas en lo que refiere a la estética. Otra característica de las antenas J, es que la base del stub, o sea la parte inferior de la misma, es lo que algunos llaman "punto frío", el cual es indiferente a estar aislado o directamente conectado a tierra. Esto facilita mucho el montaje, ya que se puede sujetar la antena desde este punto a un mástil sin necesidad de preocuparse por las aislaciones o el material a usar. Las medidas genéricas para una antena "J" son las de la figura; y su utilización no está restringida a otras bandas, pero considerando su longitud total de 3/4 de onda de la frecuencia de trabajo, no hace fácil emplearla en las bandas de HF, salvo la de 10 metros. A las medidas indicadas, se le deberá restar aproximadamente un 5%, al igual que en cualquier cálculo de antenas, y el ajuste de impedancia deberá hacerse desplazando los puntos de ataque del vivo y la malla del coaxial, sobre la base de la antena, comenzando las pruebas a una distancia de un 10% a un 15% del 1/4 de onda inferior. Este ajuste, si bien debe realizarse por pruebas, garantiza una exelente adaptación de la antena, con mínimas lecturas de R.O.E. La separación entre los elementos del stub no es crítica, recomendándose como mínimo 5 veces el diámetro de los irradiantes, si se usa caños, y unas 20 si se trata de alambre o cable; éstos se pueden construir en un sinnúmero de formas y materiales, desde cintas planas de 300 Ω para TV, simples cables, alambres o caños de cobre, bronce, hierro o aluminio. De acuerdo al uso o destino y materiales con la que se haya construído, podrá dejarse directamente a la vista o instalarla dentro de un caño plástico o de fibra de vidrio. A continuación, se muestran algunas de las que realicé. |
|||
| Algunas medidas : |
| Para agilizar el proceso de construccón de quienes no tienen claro el cálculo de los largos , acá van algunas medidas típicas, que como se mencionó, necesitan ajustarse con un istrumento, al menos acerca bastante si no se dispone del mismo y se necesita armar algo de urgencia. |
|
|
| Banda | Frecuencia | A | B | A+B | C | D | E |
| VHF Amateur | 146,000 MHz | 47,75 cm | 95,50 cm | 143,25 cm | 8,50 cm | 20,00 mm | 1,00 mm |
| VHF Marina | 156,000 MHz | 45,50 cm | 91,00 cm | 136,50 cm | 7,50 cm | 20,00 mm | 1,00 mm |
|
"Palo de escoba" Bautizada así por Pablo LW5DRP, a quien le obsequié una para "salir del paso", y finalmente quedó instalada durante casi dos años en su domicilio laboral, el nombre refleja la apariencia de la antena terminada. Pero lo discreto de la antena jota dentro de un caño plástico no vá en desmedro de su rendimiento, ya que se la usa de igual forma en enbarcaciones deporticas y botes para VHF marino, utilizando en estos casos fibra de vidrio, material mucho más resistente, teniendo en cuenta el uso móvil y la exposición permanente a la humedad y/o salinidad.

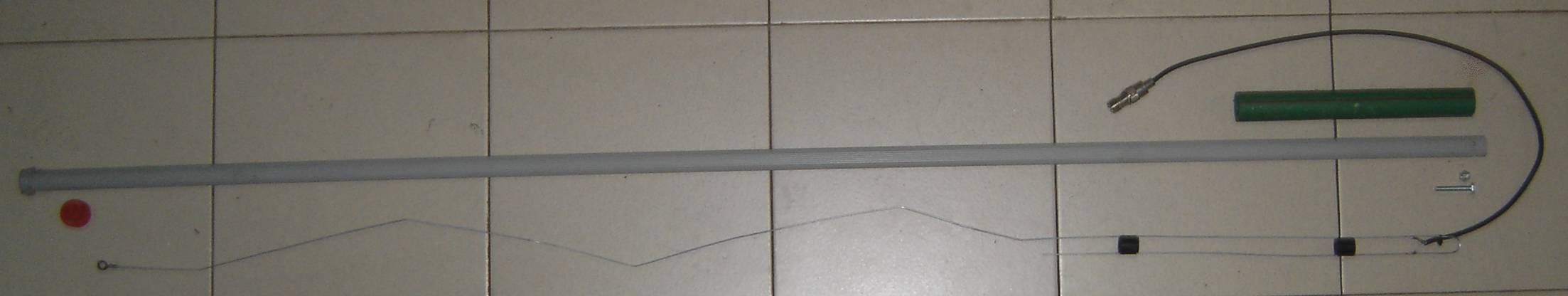

Como ya dije, la antena la coloqué dentro de un caño de PVC blanco, de 20 mm de diámetro. El irradiante lo realicé en alambre galvanizado, utilizando para mantener separadas las ramas del stub dos cilindros de goma de la medida necesaria, y fijando el irradiante con spaguetti termocontraíble.
El ajuste, es necesario hacerlo introduciendo el irradiante dentro del caño que oficiará de vaina, ya que el ajuste dentro y fuera del mismo varía considerablemente. Una vez ajustado se puede colocar un terminal en la parte superior, o directamente formarlo con el mismo alambre; ese será el punto de sujección superior del irradiante dentro del caño. |

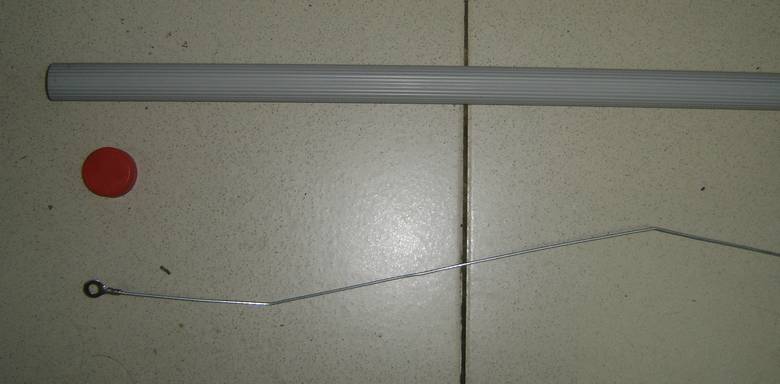

Puede verse en la foto, que el alambre del irradiante fué doblado en zig-zag ; ésto es para que una vez dentro del caño plástico, quede apoyado en varios puntos dentro, evitando que se mueva y produzca ruidos. Las firmas comerciales también suelen usar esta práctica, que no afecta al funcionamiento ni ajuste de la antena, y por sobre todo, no causa los problemas de concentración de humedad, ni de material quemado que suelen observarse con los "tapones" de esponja de goma. Esta antena fué pensada para sostenerla en el extremo de un mástil o caño, para lo cual en la parte inferior se preparó otro caño plástico de sección más gruesa y en cuyo diámetro interno encaja justo el caño superior. Para facilitar el desarme, se realizó una perforación a ambos caños, obviamente debajo de la proyección del irradiante, y se los fijó mediante un pequeño bulón zincado. Se previó una ranura para poder sacar el cable coaxial hacia el lateraral, permitiendo que la antena pueda fijarse a mástiles de mayor o menor diámetro del caño base. |
 |
 |
 |
|

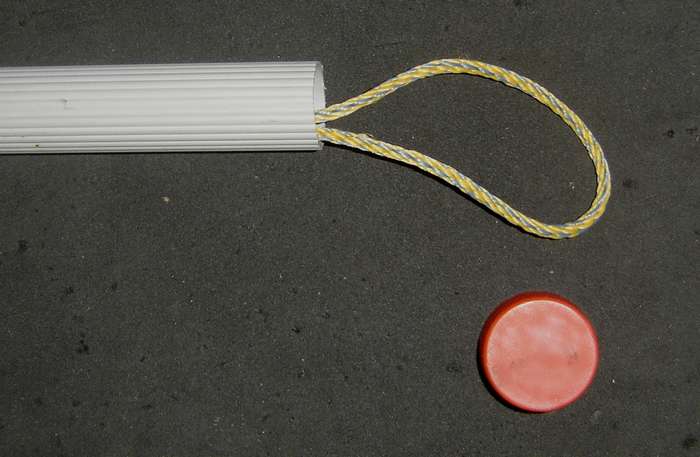

El extremo superior lo terminé agregando un lazo de cuerda de nylon pasado por el terminal de ojal del irradiante, sacándolo fuera y finalmente pegando sobre él una tapa plástica de gaseosa con adhesivo termoplástico. |
|||
 |
 |
 |
 |
|
El sistema de terminación superior parece poco confiable, pero al estar aplicado como tapa y no haber otra entrada posible de agua, la antena permanece a resguardo de la humedad, tal cual lo comprobamos con Pablo LW5DRP, al desarmar la suya después de casi dos años de uso y observar que el irradiante se hallaba en perfectas condiciones, sin óxido y con las soldaduras intactas; Mucho más de lo que se le puede pedir a una antena hecha con alambre y un caño plastico , No ? |
|||
