Tenemos que decir que esta antena esta diseñada y patentada por G2BCX

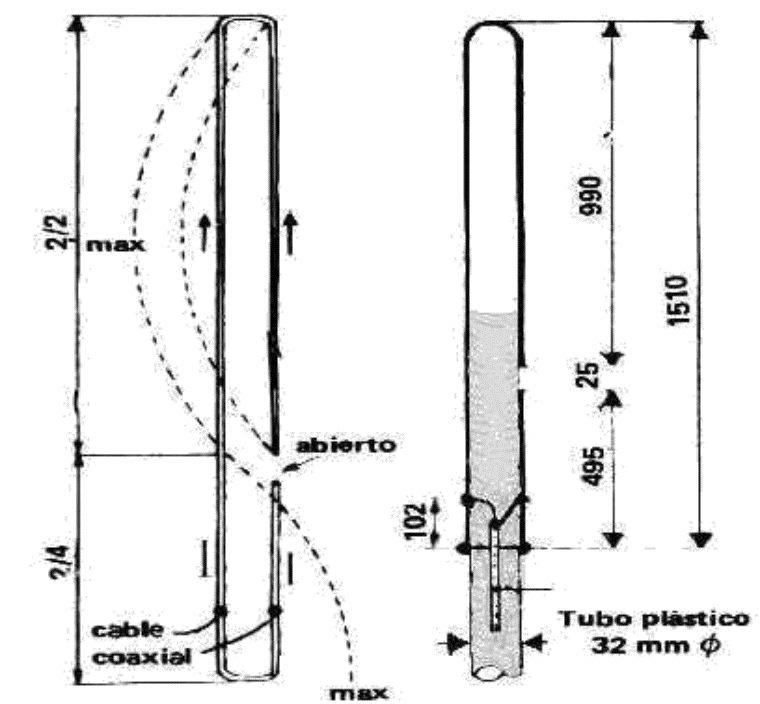

Es un dipolo plegado, que lo vemos comúnmente en las antenas de televisión, que a través de un Stub ( adaptador de cuarto de onda ), permite una ROE de 1:1, el Stub no permite una radiación, por este motivo es posible la adaptación de la impedancia fácilmente.

El ángulo de irradiación de la antena es de casi cero grado, esto es debido a que no hay presencia de planos de tierra.

A pesar que la antena es omnidireccional, tiene una ganancia de 6Db y es especial para trabajar en la banda de 2 Mts (144Mhz).

Para los amigos diexistas con escaners, deberemos decir que esta antena da muy buenos resultados, en la recepción entre 30 y 1200 Mhz.

La separación, en la parte abierta de la antena es aproximadamente unos 6 cms.

Evitar que elementos metálicos estén cerca de la antena, esto es divido a que bajaría la ganancia de la misma.

Espero que la diseñen, ya que es fácil de realizar y da muy buenos resultados.
