Muchos diseñadores recordamos con nostalgia al Vademecum del ingeniero Emilio Packmann, editorial Arbó, una extensa recopilación de tablas, fórmulas y nomogramas de cuando no se decía "electrónica" sino "radio", y la regla de cálculo era el pan de todos los días.

Hace muchos años que se dejó de reimprimir y actualizar, el mío lo conseguí obviamente en un compraventa de libros usados, impreso en 1967.

Buena parte de su información ya no es de utilidad actualmente, como el cálculo de tracking antena - oscilador en un receptor de MW. Otra parte está reemplazada convenientemente por aplicaciones o Google, como el cálculo de solenoides o la tabla de logaritmos. Sin embargo, con que una única página me saque de un apuro ya se justifica el tenerlo a mano, como me pasó para calcular un doble sintonizado acoplado por aire para prever sus dimensiones.

No pude localizar una versión escaneada en web. Lo escaneé todo, incluso las páginas de dudosa utilidad, por respeto al trabajo original.

Se dispusieron los escaneos como para poder visualizar las páginas sin tener que rotar la cabeza o la pantalla en un monitor de PC.

En cada imagen y en su nombre de archivo .png se conservó el número de página original para poder localizarla con el índice.

Las imágenes están escaladas por el htm para un ancho máximo de 1200 pixeles, pero al guardar la página se las podrá acceder individualmente en la resolución original del scanner. O bien, usar la ruedita del mouse para ampliar.

Con el tiempo iré re-escaneando las páginas borrosas y torcidas. Favor de notificarme si no se entiende justo una que se necesite.

IMPORTANTE: esto era una publicación de hace más de 50 años. No hay intención de infringir derechos. Favor de notificarme si se viola copyright y retiraré el material.

PREFACIO DE LA PRIMERA EDICIÓN
Este manual está destinado a resumir los datos numéricos necesarios para la resolución aproximada, en forma rápida y sencilla, de los problemas que se presentan en la práctica diaria de la radiotécnica general y de la electrotécnica relacionada con ella. No pretende ser completo ni científicamente riguroso, cosa imposible en una obra del género de la presente. No cubre tampoco en particular ninguna de las especialidades incluidas en las tendencias generales enunciadas más arriba, ya que para ello sería necesario, además de aumentar considerablemente su volumen, incluir explicaciones y aplicaciones con conocimientos generales más profundos. Sin embargo, contiene los elementos necesarios para abordar todos los problemas comunes de cálculo o proyecto de accesorios destinados a radio-recepción o transmisión; supuesta la posesión, por parte del que lo usa, de los conocimientos básicos necesarios. Es un manual de aplicación, no un libro de estudio. Todos los datos numéricos contenidos en la obra han sido tornados de las fuentes mencionadas en la bibliografía, cuya seriedad es evidente. Cuando distintas fuentes difieren en un valor, se han transcripto los valores extremos encontrados.
-3-
Se sabe así cuál es el grado de certidumbre de los datos publicados. Se ha incluido un formulario sencillo de circuitos, para ayuda de la memoria en los casos más elementales. La sección de ejemplos de aplicación aclara el uso de tablas y gráficos que pueden ofrecer dudas a las personas poco experimentadas en el uso de material de esta índole. En algunos de los gráficos, se ha limitado la representación de valores a casos particulares, por razones de simplicidad, pero estos casos particulares han sido elegidos de acuerdo con las necesidades de la práctica, de tal modo que aun dentro de su campo restringido de aplicación, sean de utilidad. La supresión intencional de todo comentario, a excepción de los absolutamente imprescindibles, ha permitido reunir en pocas páginas una documentación distribuida en numerosas publicaciones. Esperamos que el lector nos disculpe la excesiva concisión del texto, que se debe únicamente a ese motivo. Nuestra aspiración es que este "Vademécum" sea su compañero permanente de trabajo, y a ese fin se ha dirigido nuestro esfuerzo.
-4-

PREFACIO DE LA SEGUNDA EDICIÓN
La favorable acogida de que ha sido objeto la primera edición de este "Vademécum" ha hecho que el autor se sintiera obligado a ampliar muy considerablemente su contenido, de acuerdo a las numerosas sugestiones recibidas, y siguiendo el mismo criterio que orientó la preparación de la edición anterior. Sin embargo, y a pesar de contar este "Vademécum" con material mucho más nutrido, es necesario confesar que deben aplicársele todas las salvedades contenidas en el primer prefacio. Continúa siendo un resumen de métodos de diseño de accesorios y elementos individuales para electricidad y radiotécnica. Algunas secciones, que por no encontrarse desarrolladas en los textos comunes, o por no haberse publicado en forma abreviada, motivaron mayor cantidad de sugestiones por parte de los lectores, han sido considerablemente ampliadas - y otras, que no figuraban anteriormente, han sido incorporadas al texto. Se han agregado numerosos gráficos para el ataque práctico de problemas especiales,'o para verificación aproximada de cálculos propensos a adolecer de errores de orden de magnitud: por ejemplo, las figuras 4, 14, 15, 16, 28. Se ha incorporado una serie de secciones nuevas sobre cálculos de transformadores de alimentación y audiofrecuencia; líneas de transmisión, y antenas, así como numerosos gráficos de diseño y de representación de características reales. Los principales agregados, mencionados en particular, son los siguientes: propiedades varias de algunos metales: ampliación de la tabla de unidades prácticas; unidades M. K. S,; cálculo gráfico de la fórmula de Thompson; diseño gráfico de filtros de banda a transformador sintonizado; curvas uni-
-5-
versales de dos circuitos resonantes; datos experimentales de curvas de etapas de f. i. y de sintonía a permeabilidad; diseño de acopiadores tipo pi; elevación de temperatura por disipación de energía (gráfico); fórmulas para cálculo de atenuadores; cálculo de transformadores de alimentación monofásicos y trifásicos; prediseñas rápidos y tabla de diseños experimentales; montaje Scott; curvas de inducción a bajo nivel y de pérdidas de materiales magnéticos; diseño de bobinados con núcleo magnético, para inductancias o transformadores de audiofrecuencia, sin y con componente continua activa; ecualizadores de impedancia constante y cálculo de su respuesta; contenido armónico de arcos de sinusoide; líneas de transmisión (impedancia característica, atenuación, impedancia de entrada, para los tipos más usuales); antenas (campo irradiado, resistencia de irradiación, impedancia de entrada, y diagramas de irradiación para todos los tipos comunes; conjuntos de antenas, pares de antenas excitadas o con reflector parásito, antenas especiales; diseño de antenas delta y rómbicas; efecto de la reflexión en la ionosfera y en la tierra; cálculos de propagación, y cálculos de rumbos y distancias sobre el globo terrestre). Los gráficos o valores que se han tomado directamente de otras publicaciones, se han indicado con números entre paréntesis colocados a la derecha del texto; estos números se aplican a las referencias bibliográficas de la página 227. Los que se presentan en una forma nueva, o que son producto de trabajo personal, o que constituyen una combinación de datos de diferente origen, han quedado, en general, desprovistos de la referencia numérica. Las fórmulas y tablas de uso general no incluyen tampoco esa referencia, y tienen su origen en unas u otras de las publicaciones mencionadas. El autor desea manifestar su agradecimiento en general, a las personas que le han hecho llegar sugestiones acerca del libro; y en particular a los señores Pedro J. Noizeux y Adolfo Di Marco, por su valiosa cooperación en cuanto a crítica general y puntualización de errores en la primera edición.

-6-

PREFACIO DE LA TERCERA EDICIÓN
Esta nueva edición del "Vademécum" se ha orientado en el mismo sentido de la precedente, incorporando nuevas fórmulas y gráficos que permiten una más amplia aplicación en la misma clase de problemas que han sido considerados en la primera y segunda ediciones. El autor ha intentado llenar algunas lagunas que existían en lo referente a datos para proyecto de circuitos, agregando los gráficos y fórmulas de las páginas 48 a 52, páginas 54, 66 y 100. Se han agregado tablas de utilidad general, tales como las de páginas 14, 15 y 29. Se han incluido métodos de cálculo simples y directos para los circuitos de sintonía de receptores superheterodinos y para circuitos de ensanche de banda, que se encontrarán en las págs. 129 a 135. Una sección nueva de "Circuitos de medición y de Aplicación especial" proporciona información concreta acerca de combinaciones de elementos cuya utilidad práctica ha sido ampliamente demostrada (páginas 153 a 163). Se ha agregado también información numérica sobre relays y esquemas funcionales de algunos circuitos universalmente utilizados (páginas 163 a 168). Finalmente, dada la importancia siempre creciente de las asignaciones de frecuencias para servicios radioeléctricos, se ha extractado la tabla principal aprobada en el convenio de Atlantic City 1947, que ocupa las págs. 202 a 206. El autor desea, una vez más, agradecer a los radiotécnicos, profesionales y estudiantes, el apoyo y el estímulo que ha recibido este "Vademécum" y confía en que las ampliaciones, introducidas contribuirán a afirmarlo en el lugar que ya ocupa en la mesa de trabajo.

-7-



11	Aisladores y dieléctricos
53	Acoplamiento entre bobinas coaxiles
71	Adaptadores a resistencias
14	Agujeros para tornillos
125	Amplificadores a resonancia
16-19	Alambres de cobre
20	Alambres de niquelina
20	Alambres de nichrome
33	Alfabeto griego
137-146	Amplificadores Clase A
140,143,147	Amplificadores Clase B
141-152	Amplificadores Clase C
179,18	Antenas L y T
183,192-195	Antenas rómbicas
187-191,196	Antenas de cortina
191	Antena 'delta'
221	Ángulos y arcos
152	Armónicas en arcos de sinusoide
70	Atenuadores
202	Atlantic City
202	Asignaciones de frecuencias
227	Bibliografía
46	Blindajes (efecto de)
44,45,127	Bobinas 'honey comb'
43,45,118	Bobinas solenoide
93	Bobinas con núcleo magnético, sin corriente continua
90,98	Bobinas con núcleo magnético, con corriente continua
129	Bobinas para receptores superheterodinos
50-1-2	Cálculo de Q de bobinas
134	Cálculo de ensanche de banda
153	Cálculo de óhmetros
65	Capacitancia de discos y esferas
49	Capacitancia distribuida bobinas
66	Capacitancia capacitores cilíndricos
151	Cátodos emisores
92	Circuitos magnéticos (cálculo)
74,92	Circuito magnético (longitud)
109-111	Circuitos resonantes
59	Circuitos resonantes (curvas universales)
106-109	Circuitos CR y LR
63,113	Circuito pi (diseño)
87	Circuitos rectificadores
31-32	Código de colores
33	Código Morse
40-41	Constantes de oscilación
103	Corrientes alternadas
12	Cuerpos conductores
24	Cuplas termoeléctricas
34	Decibelio
116	Dilatación de conductores
100	Dispersión
96,137	Distorsión
80	Electroimanes
101-161	Ecualizadores
134	Ensanche de banda
30	Escalas termométricas
61	Etapas de frec. intermedia (datos experimentales)
56	Filtros de banda a transformador
59,112-113	Filtros simples
89	Filtros para rectificadores
202	Frecuencias según Atlantic City
199	Frecuencias ultraelevadas alcance óptico
222	Funciones trigonométricas
223	Funciones hiperbólicas
21	Fusibles
30	Grados centígrados, Fahrenheit, Reámur
78	Gráfico de 8 3/2
42	Gráficos para cálculos de resonancia
47	Inductancia de conductores paralelos
92-98	Inductancia de bobinas con núcleo magnético
48	Inductancia espiras circulares
100	Inductancia de dispersión
43	Inductancia de solenoides
44	Inductancia de 'honey-combs'
53	Inducción mutua
53	Id, Id bobinas coaxiles
198	Ionosfera-capas reflectoras
193-194	Ionosfera-reflexión en la
170, 171	Líneas de transmisión: impedancia, caract
172	Líneas de transmisión: atenuación y const. de fase
173	Lineas de transmisión: impedancia de entrada
218	Logaritmos decimales
201	Longitudes y latitudes
225-226	Longitudes, superficies, volúmenes
82	Materiales magnéticos: lista de características
82-83	Materiales magnéticos: curvas de magnetización
85	Materiales magnéticos: curvas de pérdidas
13	Metales (propiedades varias)
22	Motores eléct. instalación
143	Multiplicadores de frecuencia
115	Múltiplos y submúltiplos
53	Óhmetros
94	Permeabilidad incremental
143	Potencia de excitación
200	Propagación superficial
157	Puente de Maxwell
158	Puente T
107	Puente de Wheatstone
156	Puente de Wien
29	Pulgadas y mm
50	Q de bobinas
221-222	Radianes
207	Raíces cuadradas y cúbicas
69,151	Refrigeración
163	Relays (datos)
164	Relays (circuitos)
165	Relay de tiempo térmico
164	Relay electrónico
12, 116	Resistencia conductores
67	Resistencia en radiofrecuencia
105,107	Resistencias en serie y en paralelo
14	Roscas y agujeros
201	Rumbo geográfico-cálculo
62	Sintonía a permeabilidad (curva típica)
129	Sintonía de superheterodinos
202	Tabla de frecuencias
68	Temperaturas de alambre de nichrome
69	Temperaturas en función de la potencia
25	Tensiones de chispa en el aire
14	Tornillos
129	Tracking
73	Transformadores de alimentación, sección de núcleo
75	Transformadores de alimentación, dimensión de ventana
76	Transformadores de alimentación, espiras y secciones
77-78	Transformadores, datos de prediseño, peso de hierro
77	Transformadores, datos de prediseño, peso de cobre
81	Transformadores, diseños prácticos
93-125	Transformadores de audiofrecuencia
93, 96	Transformadores de audiofrecuencia, clase B
98	Transformadores de audiofrecuencia, con corriente continua
110-111	Transformadores (fórmulas generales)
110-111	Transformadores sintonizados
27, 28	Unidades eléctricas principales
26	Unidades prácticas varias

-8- a -10-

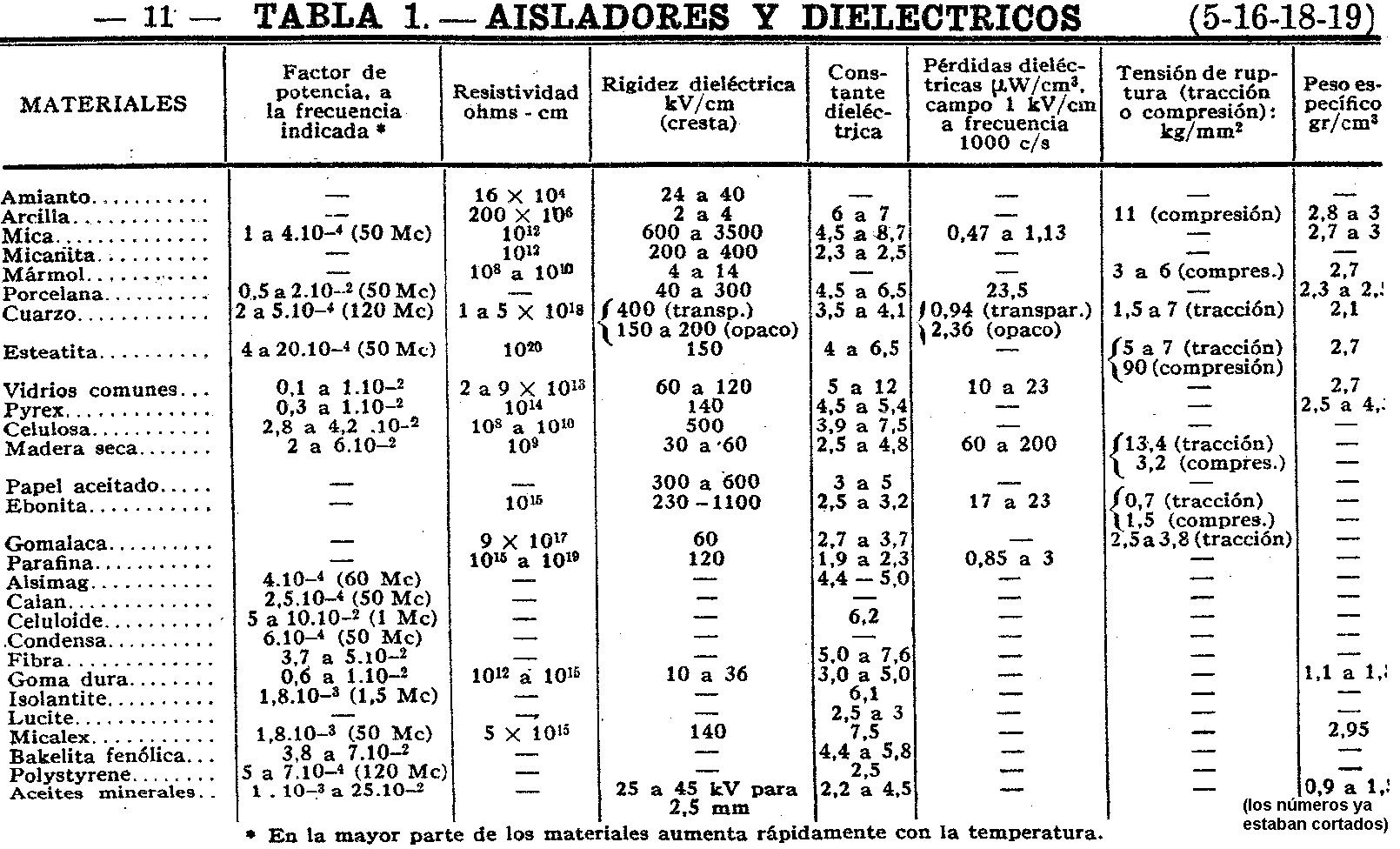

-11-


-12-

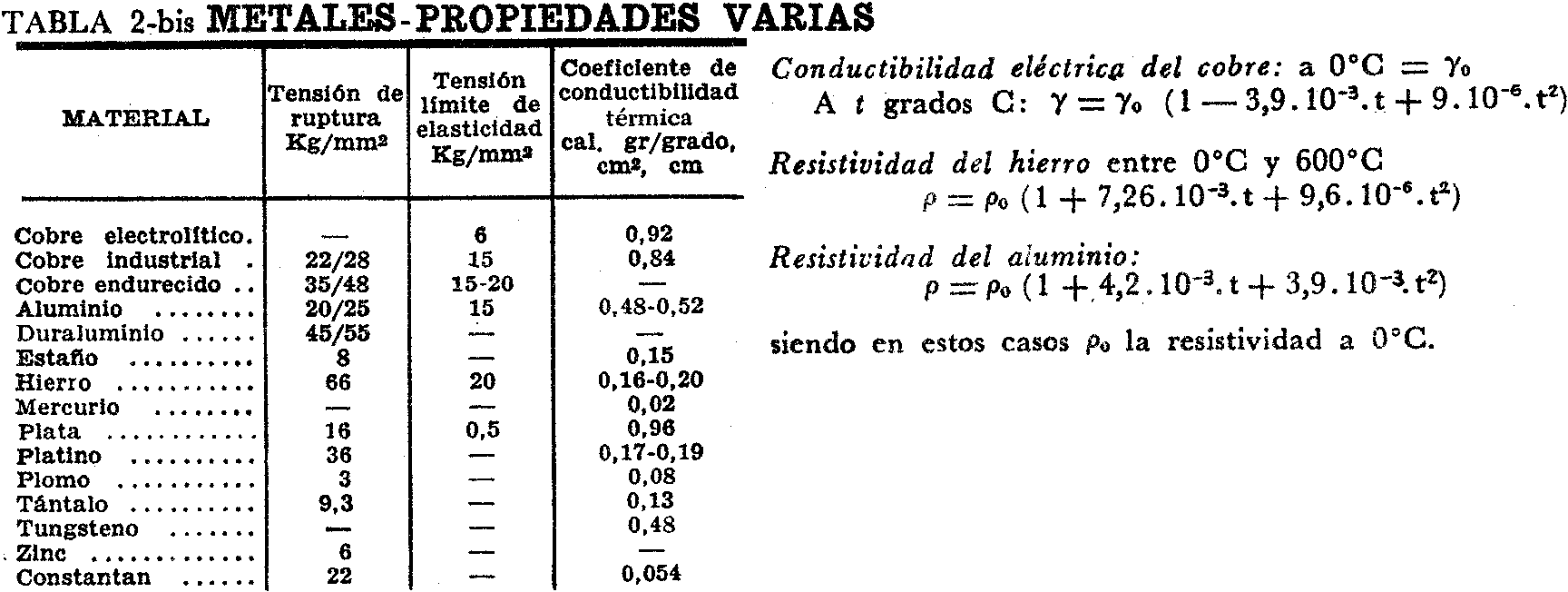

-13-


-14- -15-


-16-

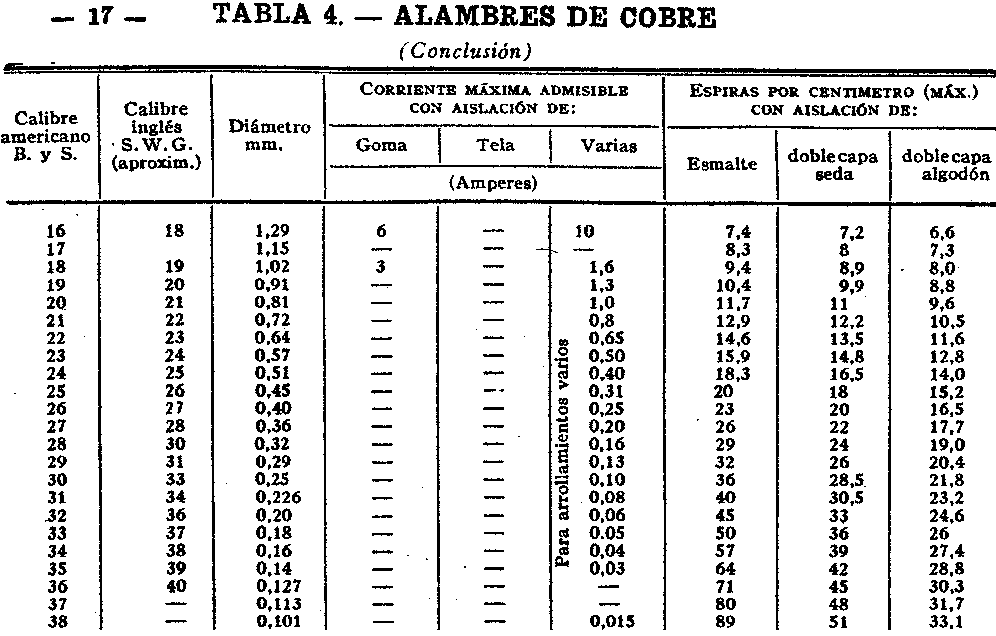

-17-


-18- -19-


-20- -21-

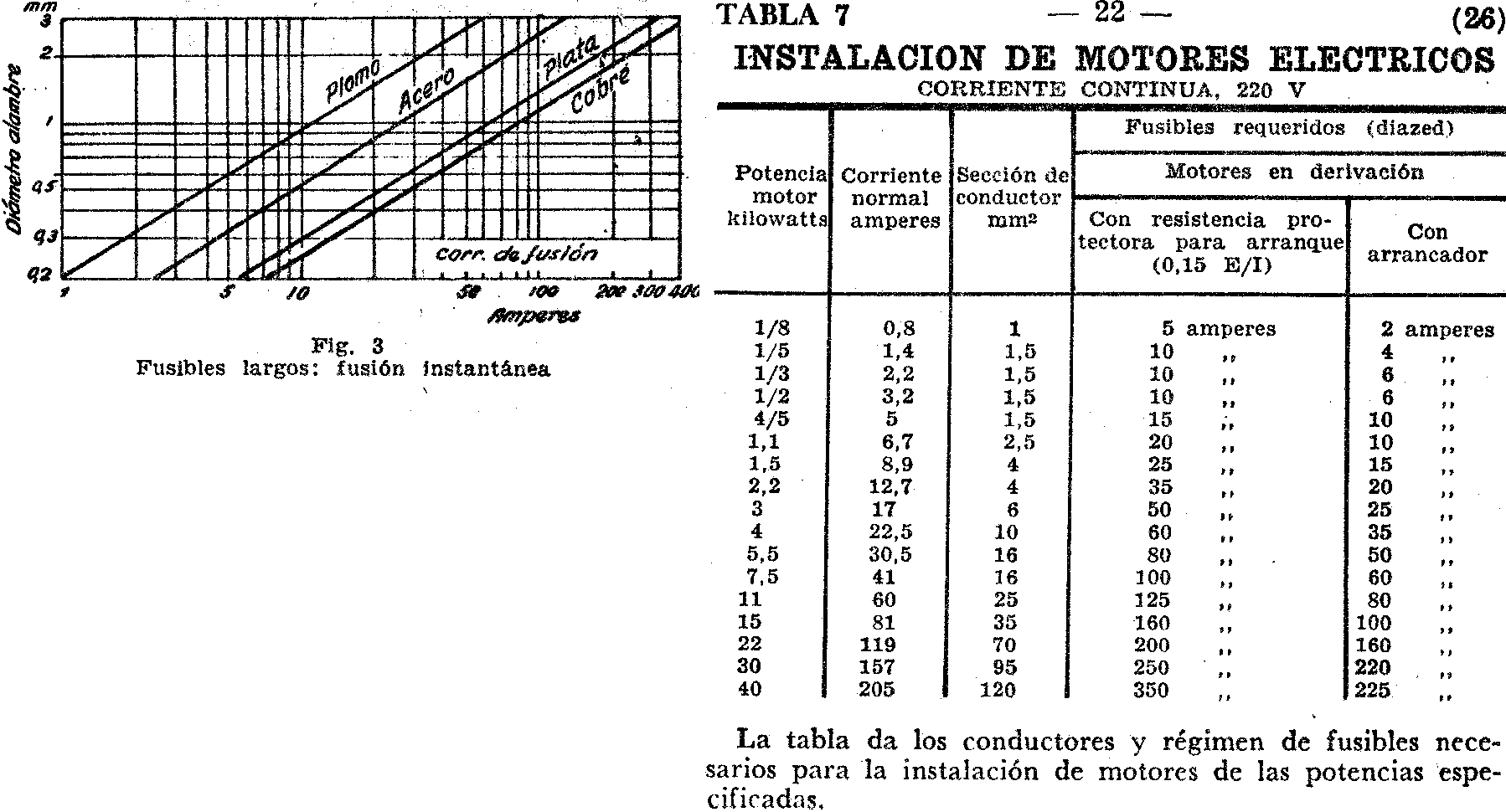

-22-


-23-

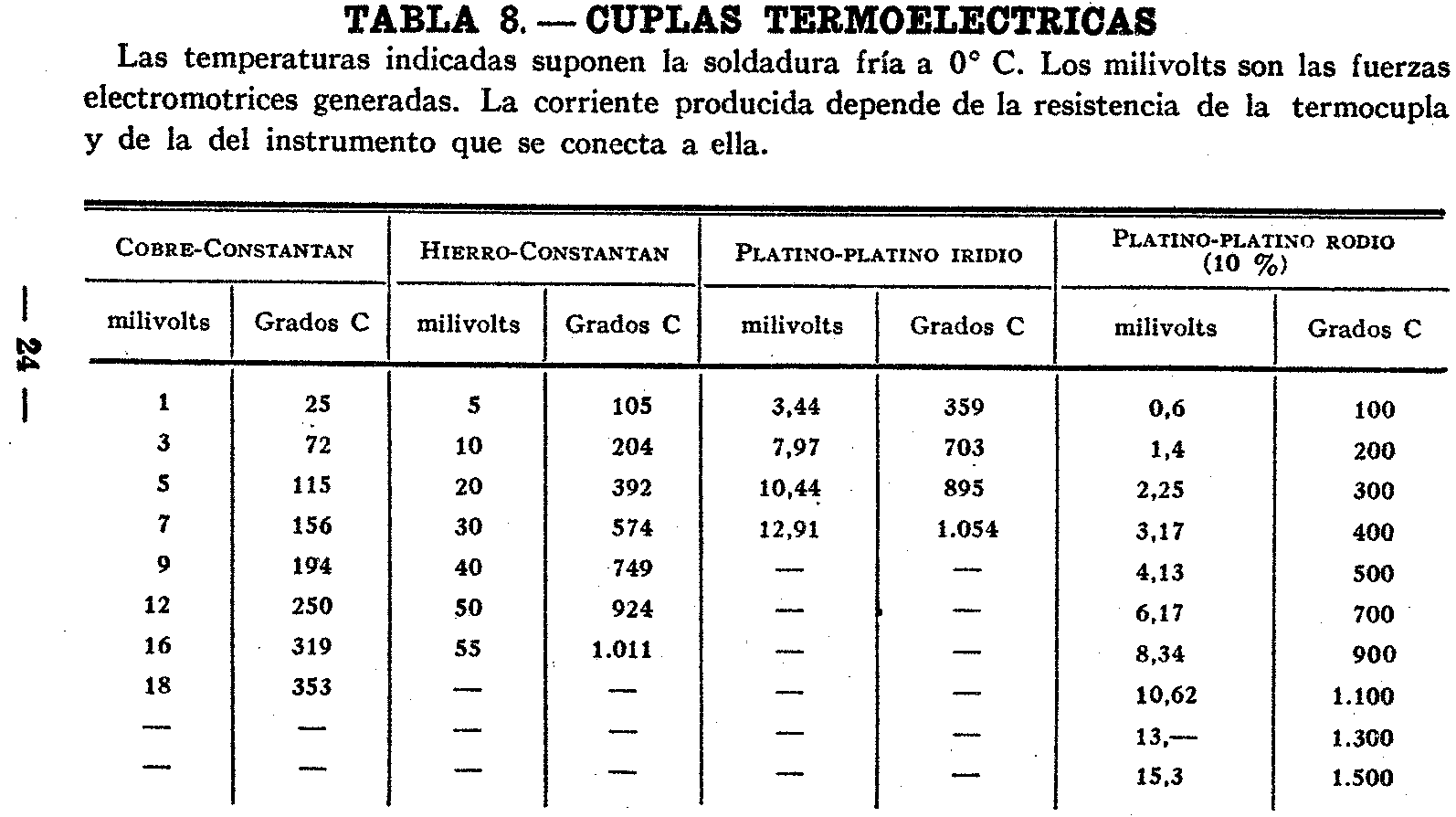

-24-

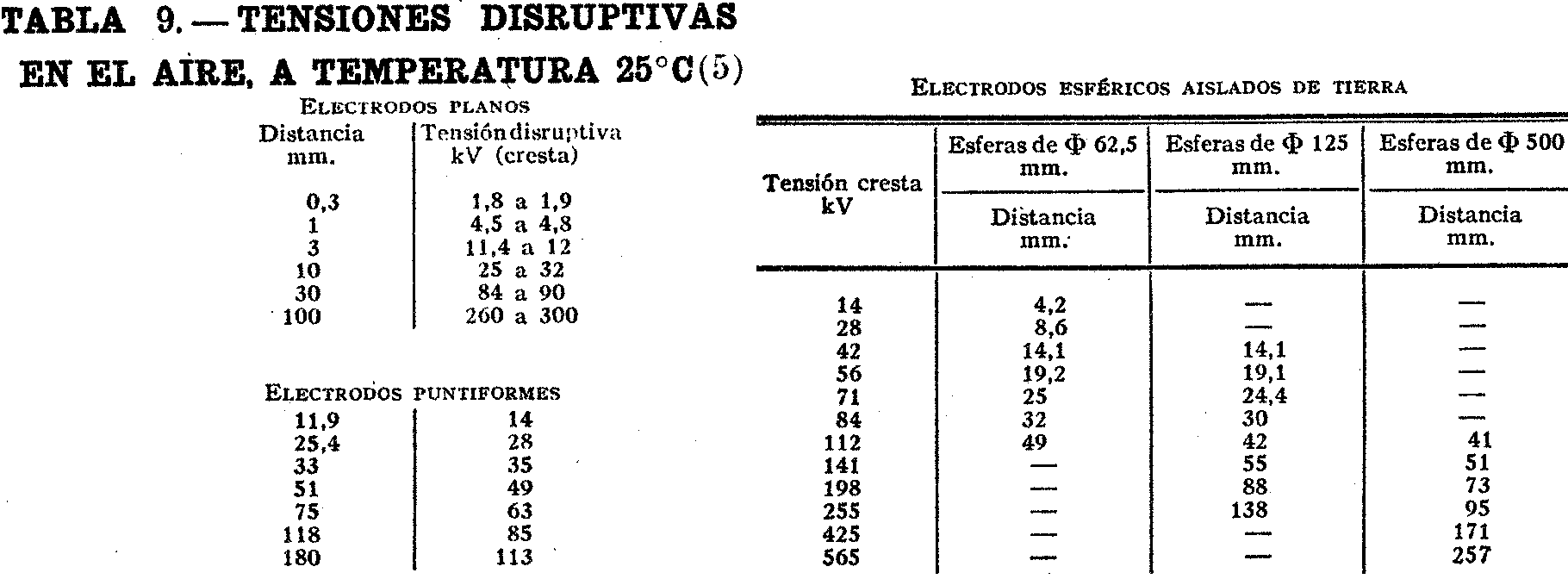

-25-


-26- -27-

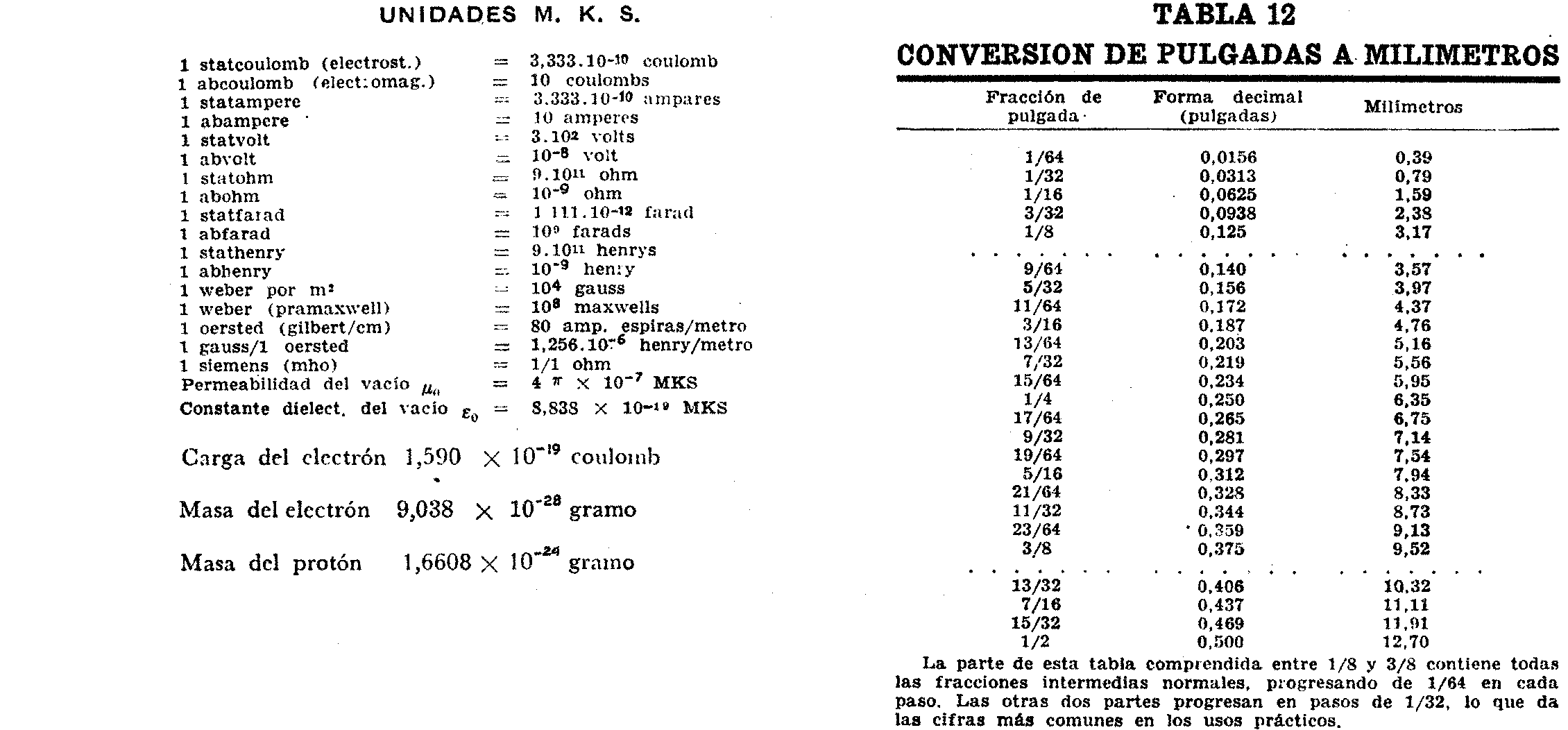

-28- -29-

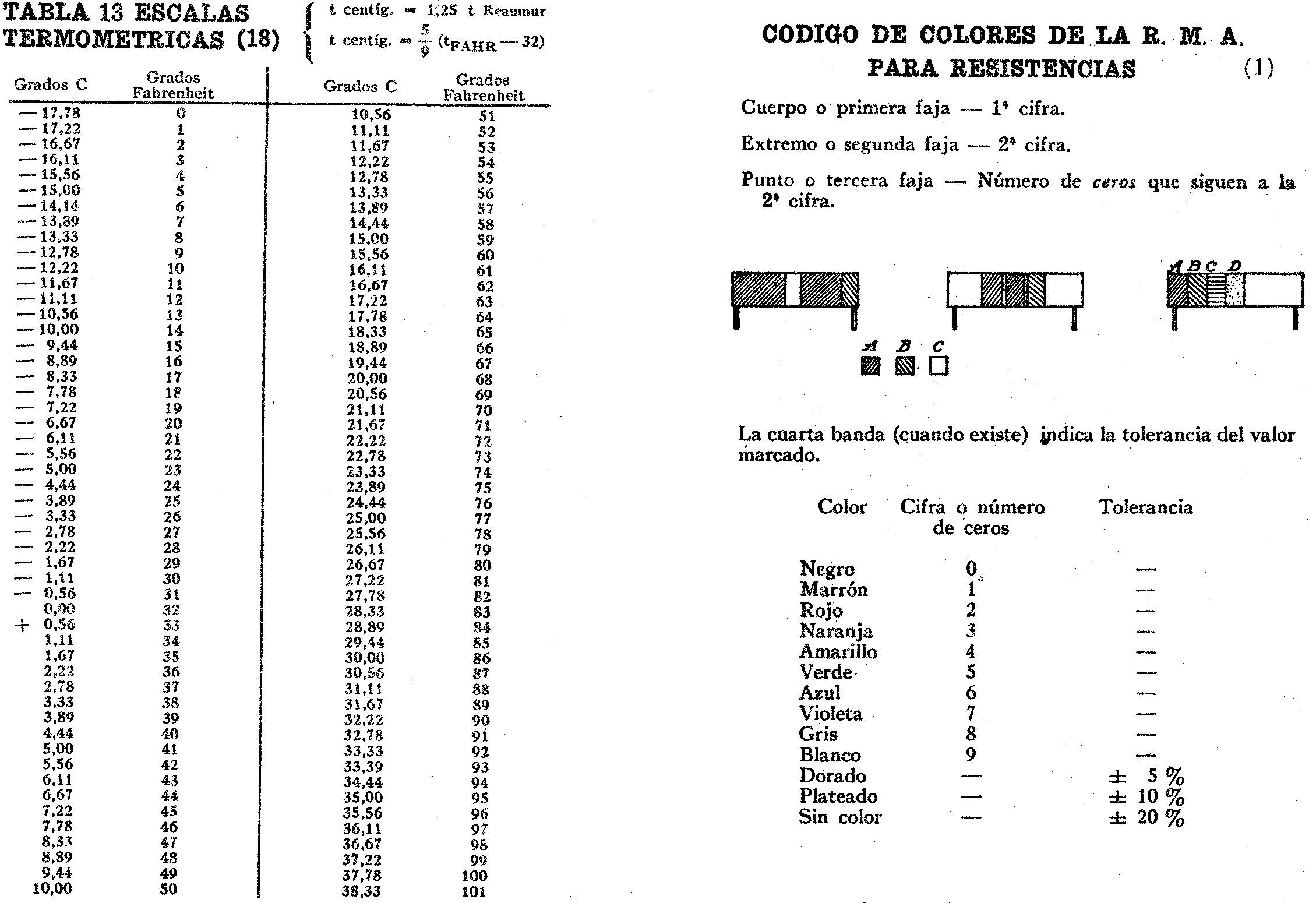

-30- -31-


-32- -33-


-34- -35-


-36- -37-


-38- -39-


-40- -41-


-42- -43-


-44-

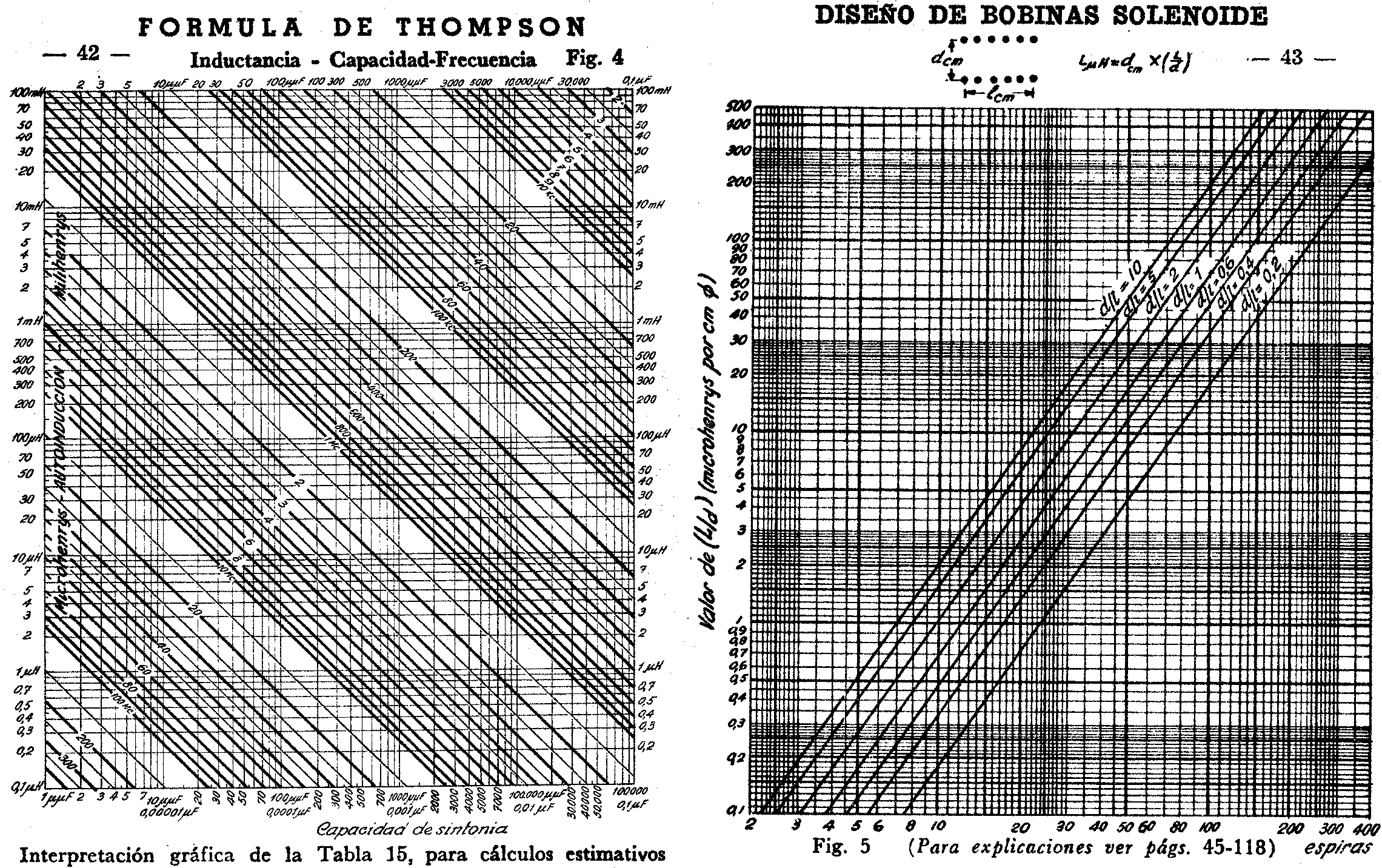

(Gráfico de página 43)
DISEÑO DE BOBINAS SOLENOIDE

Caso 1: datos: L (microhenrys), d (diámetro) y l (longitud). Hallar el número de espiras.
Se halla el valor L/d y se entra en el gráfico con este valor y con el de d/l. Se obtiene N.

Caso 2: datos: número de espiras N, diámetro d, longitud l. Hallar L.
Se entra con N y d/l; se halla L/d. Se multiplica este valor por d y se obtiene L.
En la página 118 se encontrará un ejemplo numérico del uso de este gráfico.

(Gráfico de página 44)
BOBINAS HONEY-COMB
o multicapas de longitud igual al espesor radial.

Aplicación: como para el gráfico de página 43.
Para bobinas de longitud distinta del espesor radial se obtienen resultados aproximados, tomando para b el valor promedio de la longitud y del espesor.

-45-



-46- -47-

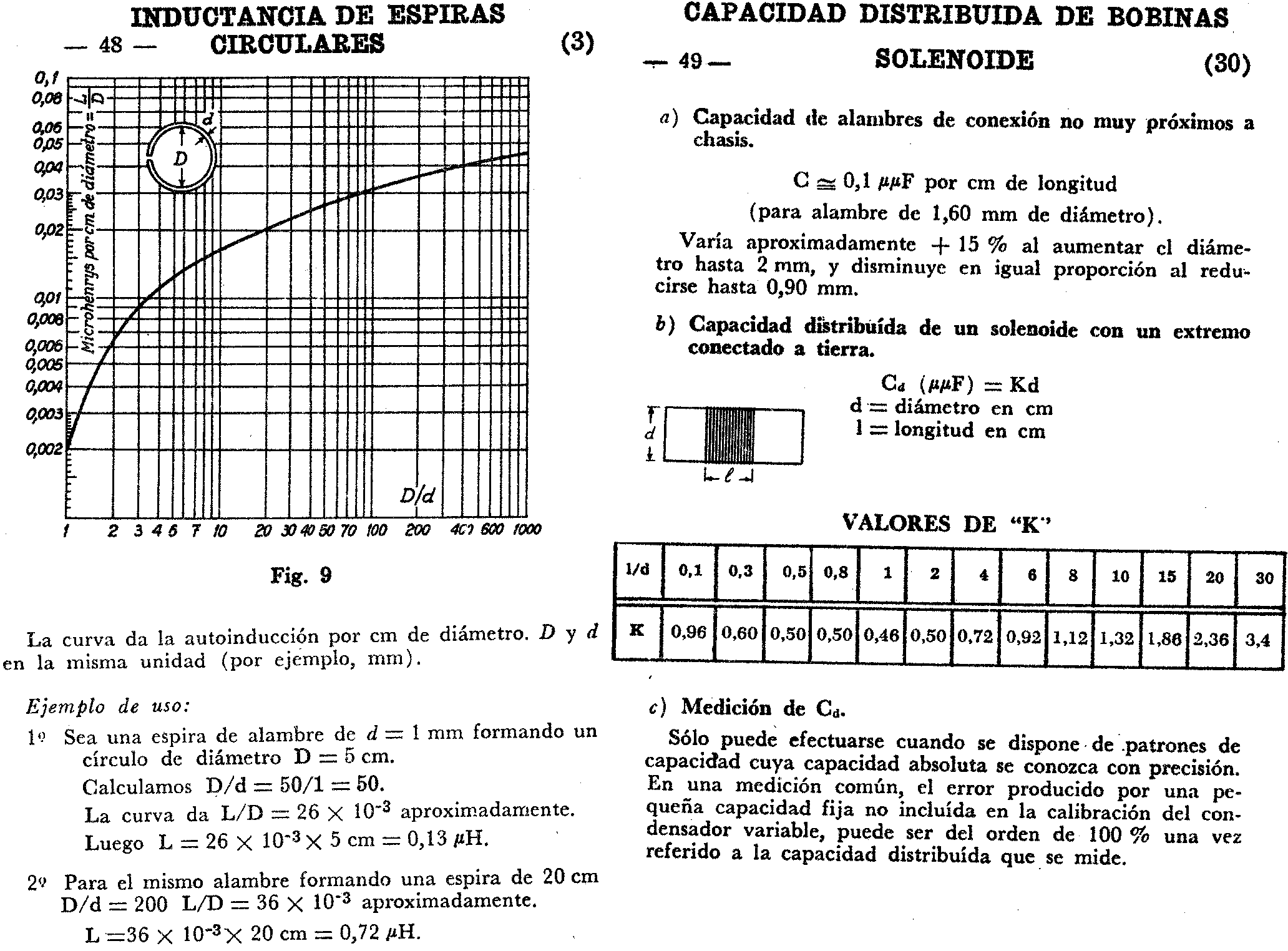

-48- -49-

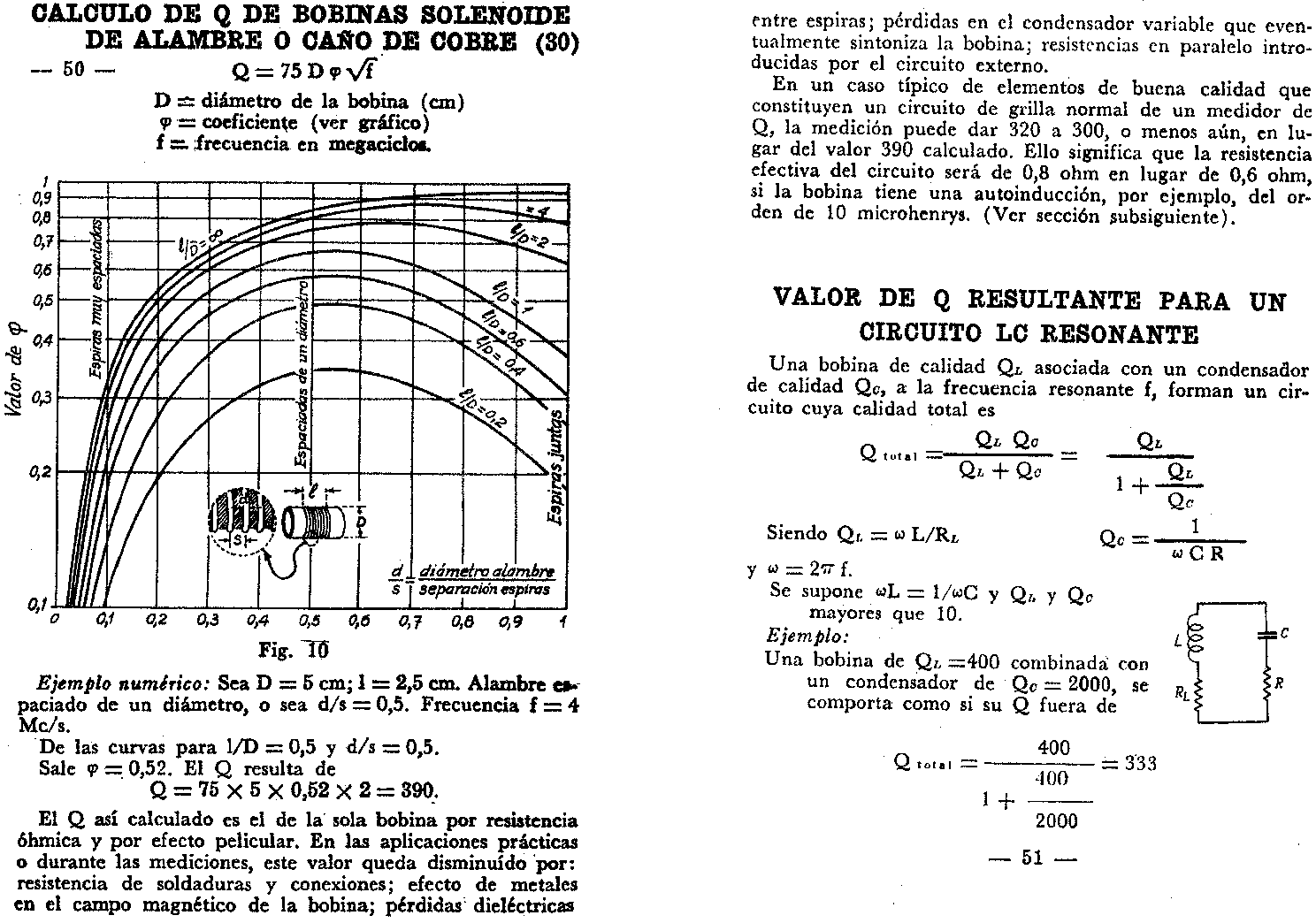

-50- -51-


-52- -53-


-54- -55-


-56-


-57-

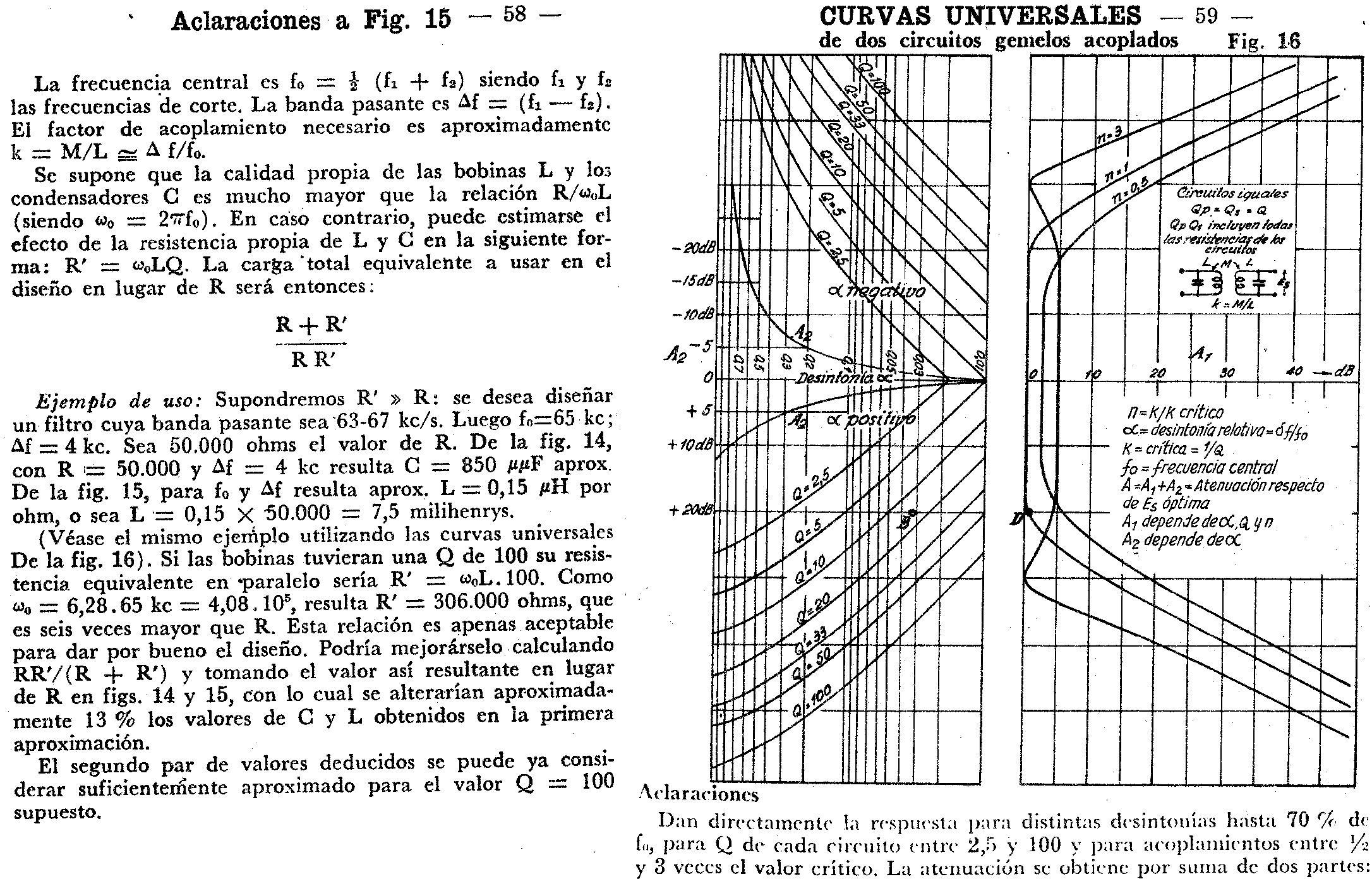

-58- -59-


-60- -61-

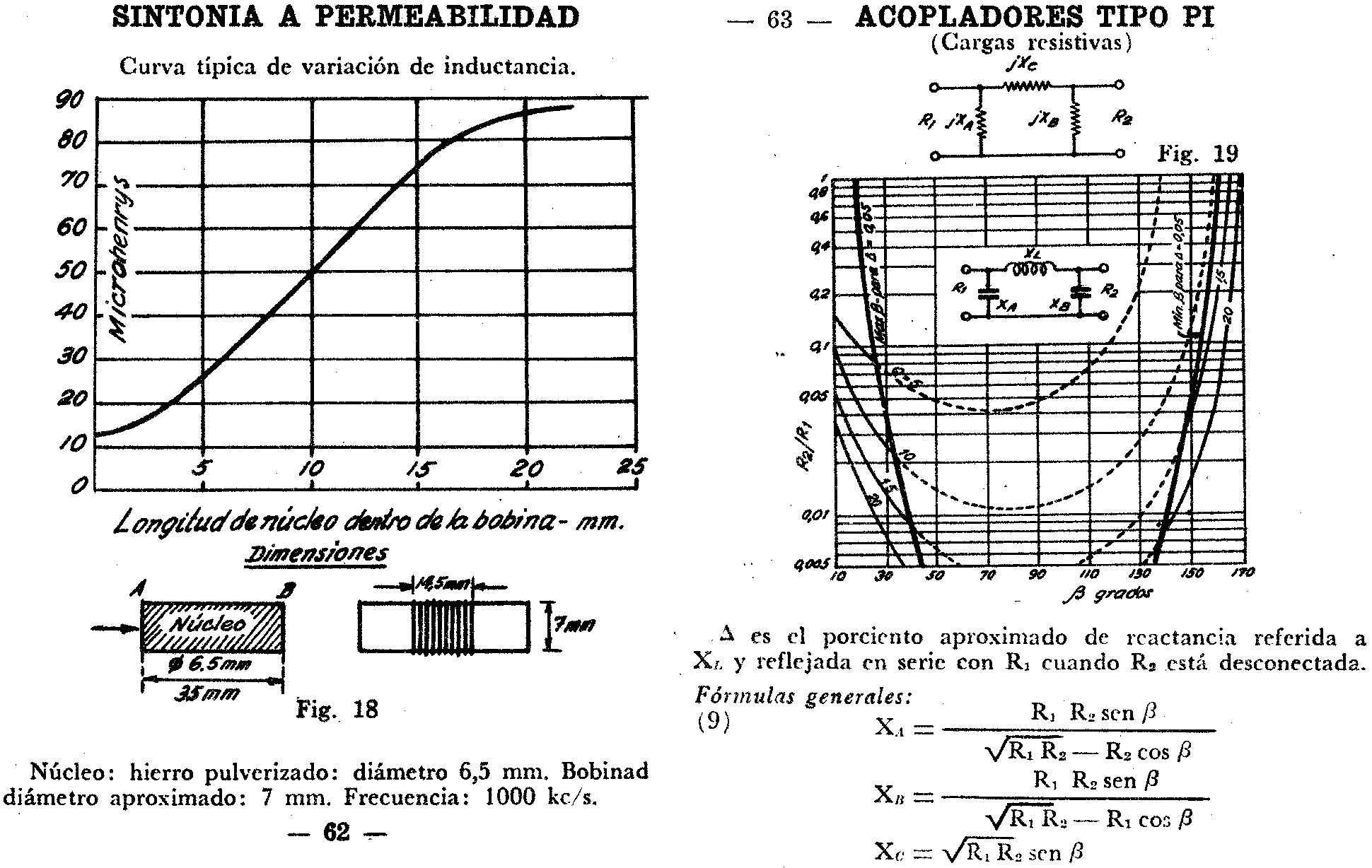

-62- -63-


-64- -65-


-66- -67-


-68-

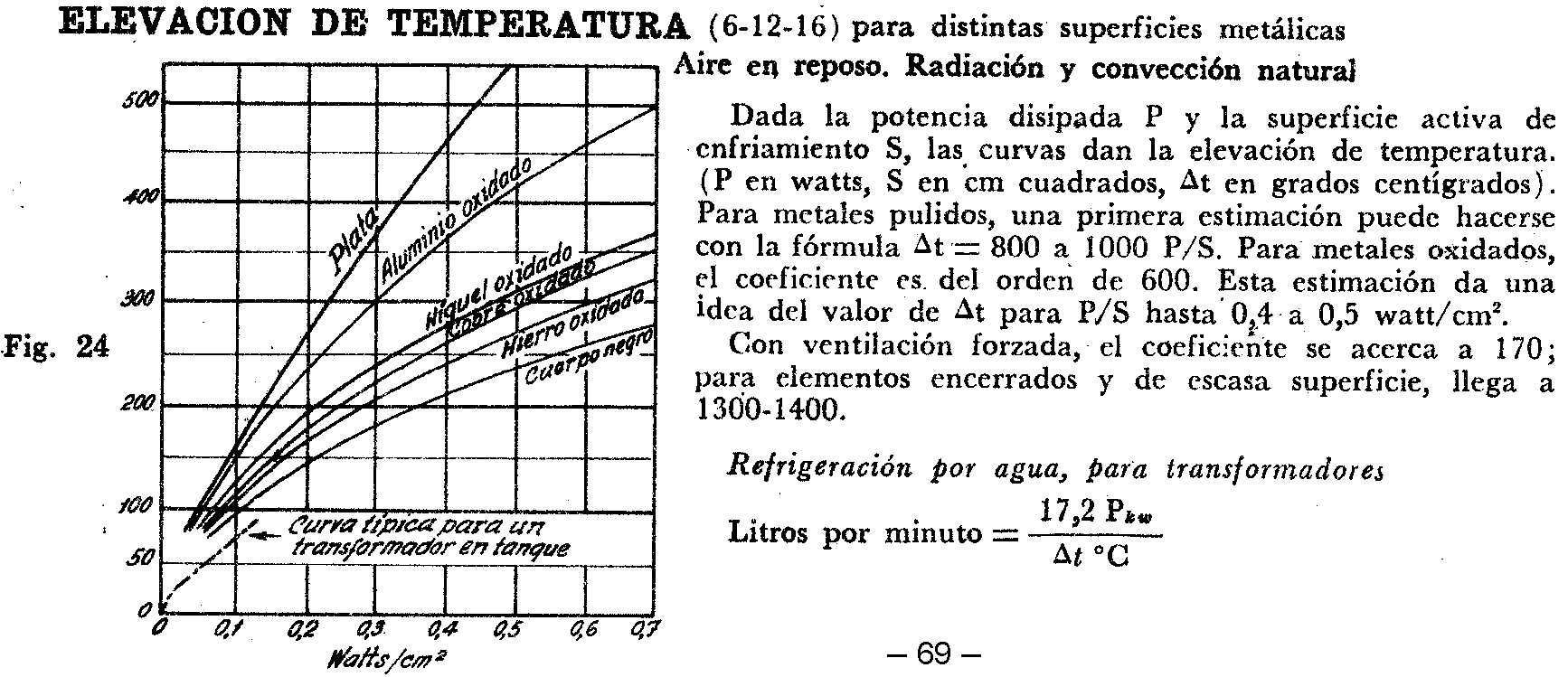

-69-


-70- -71-


-72-


-73-


-74- -75-

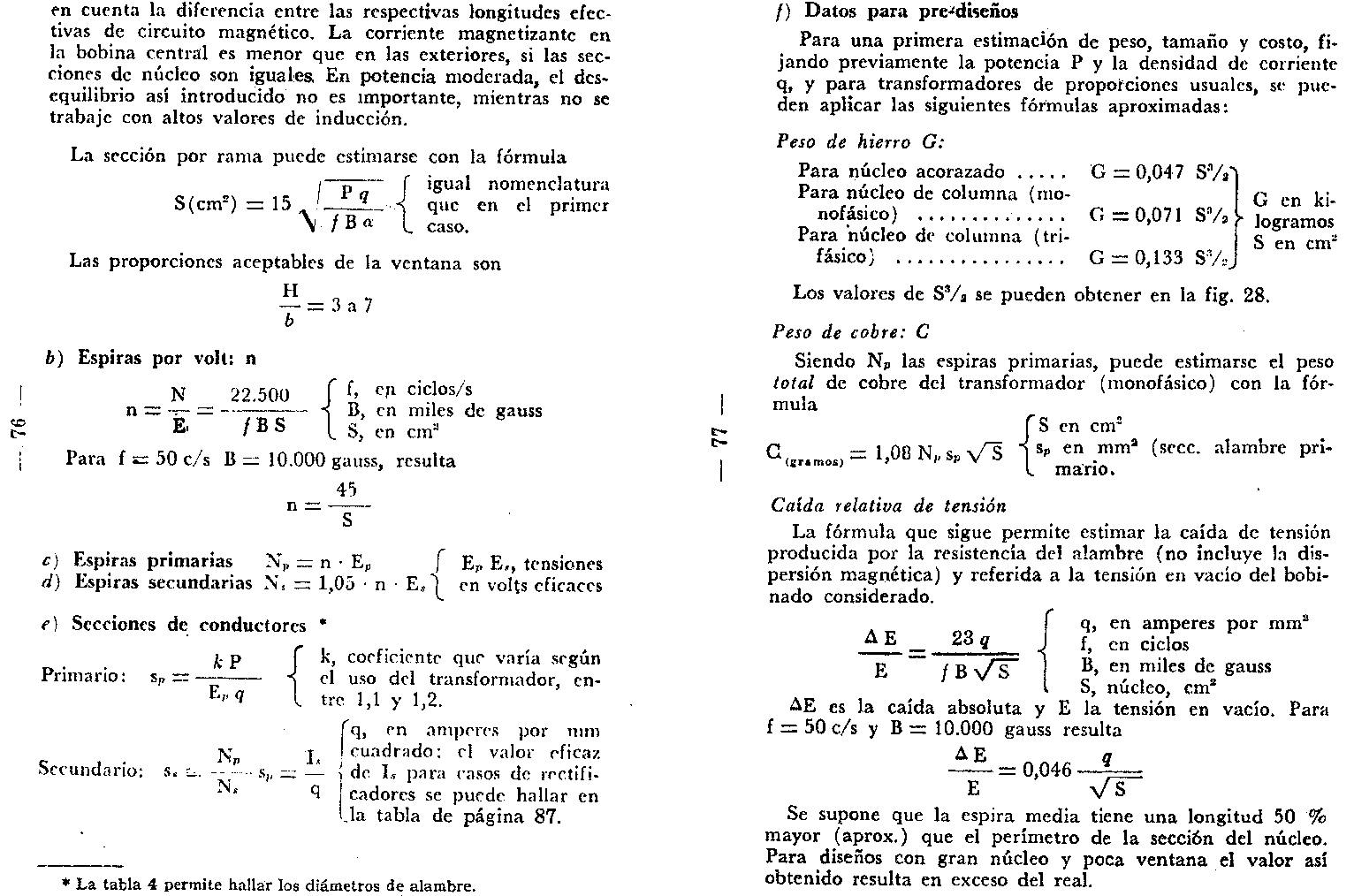

-76- -77-

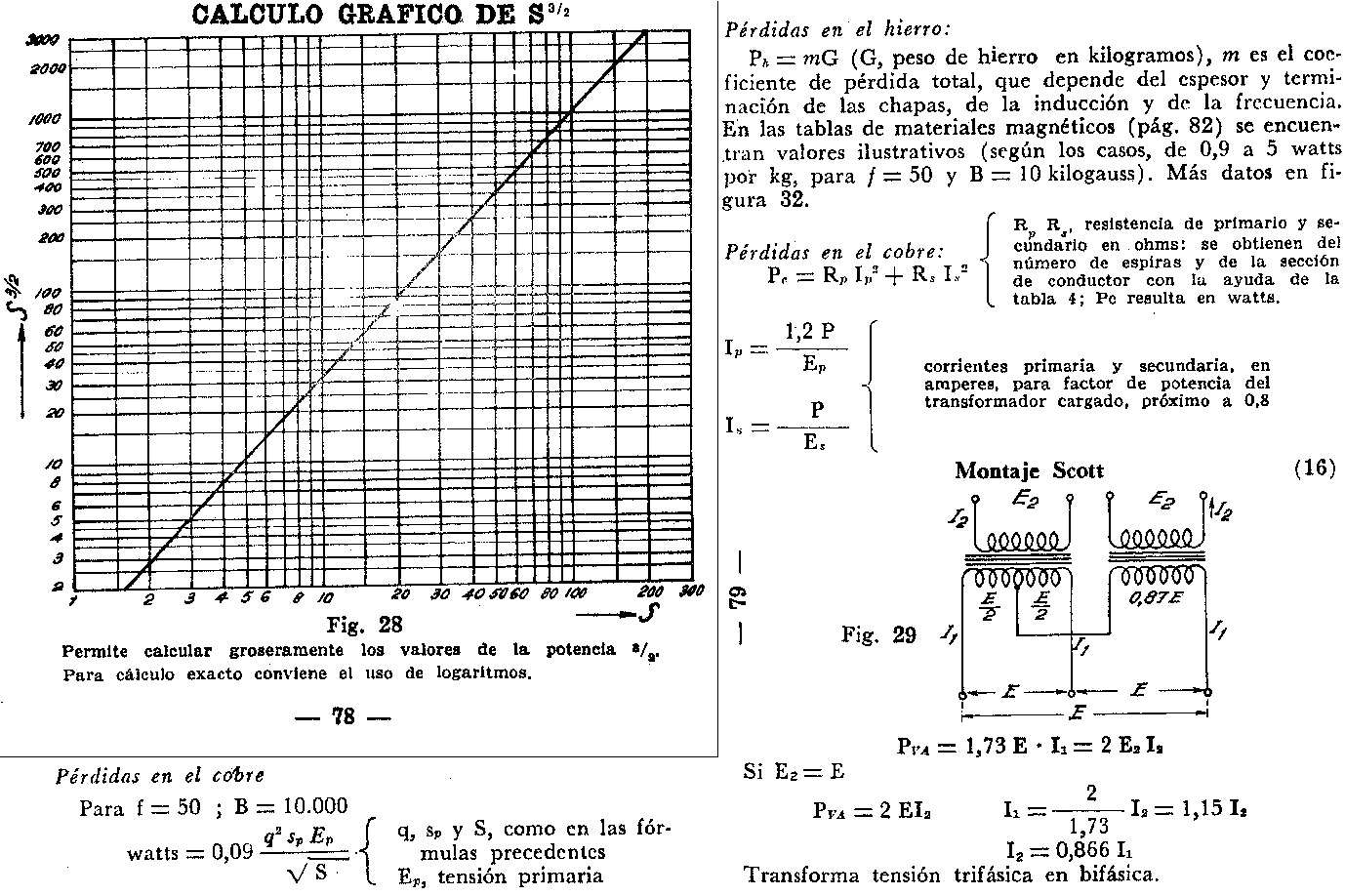

-78- -79-


-80-

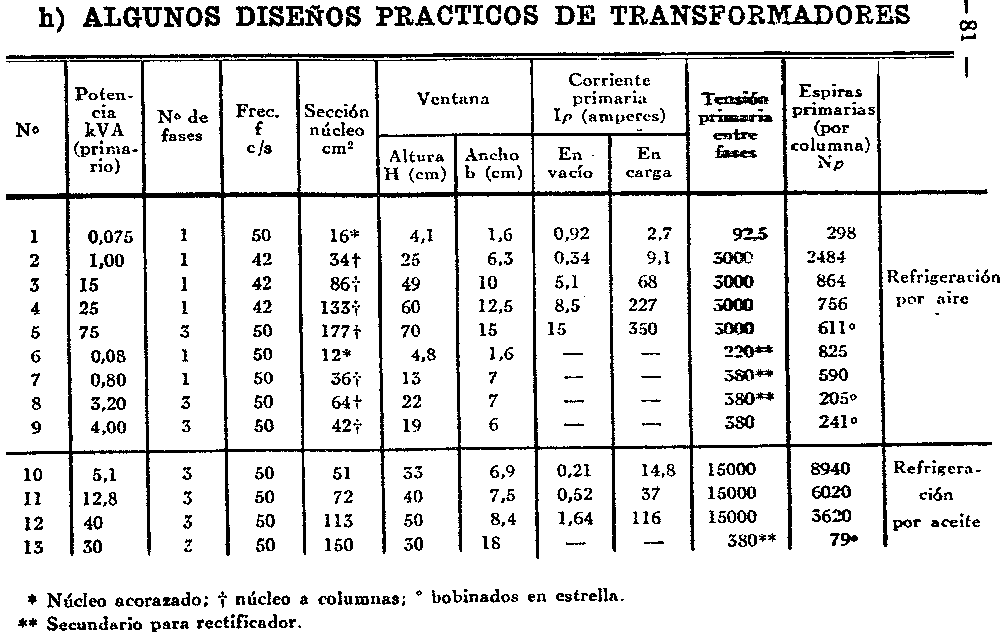

-81-


-82-

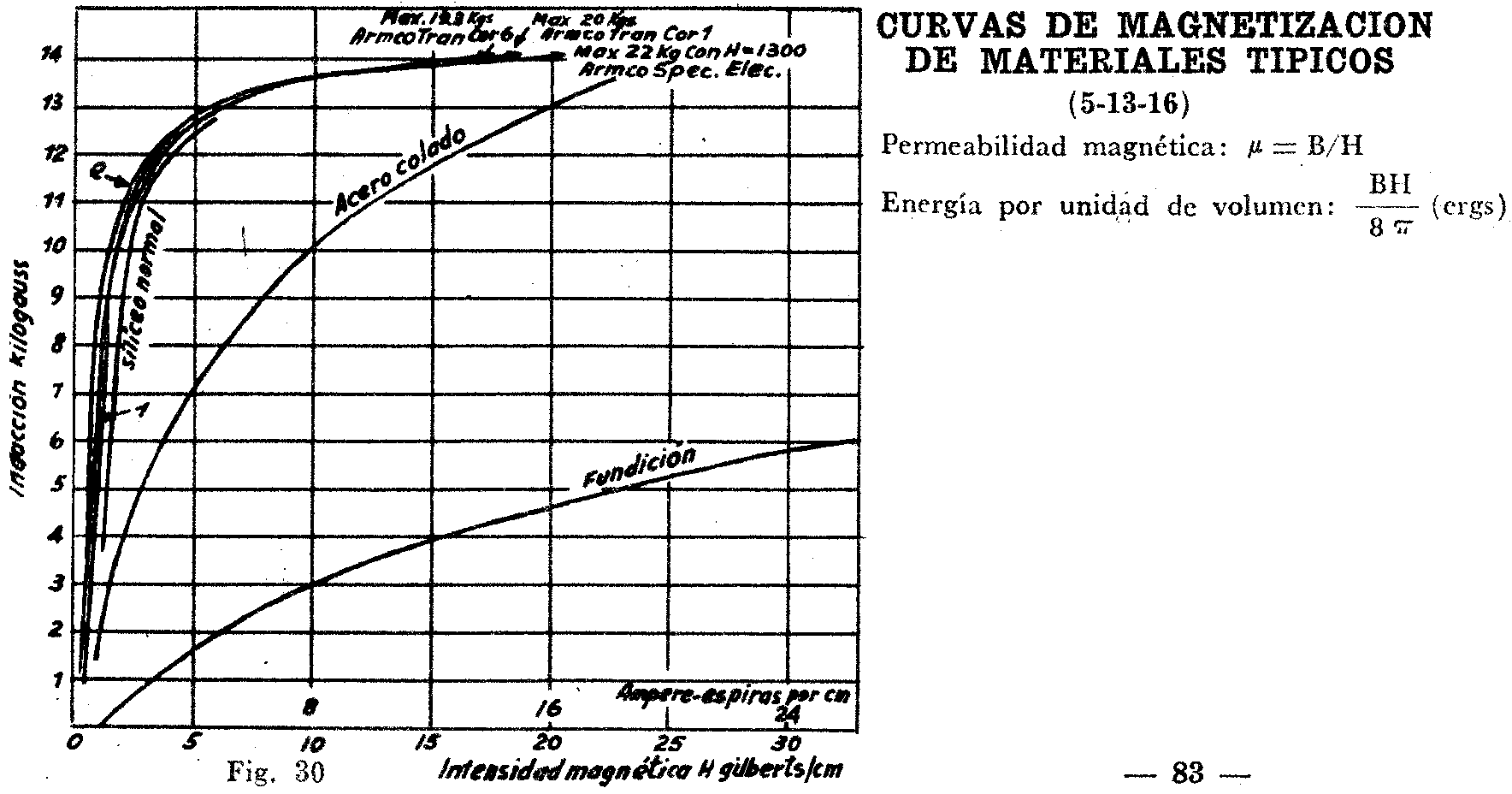

-83-

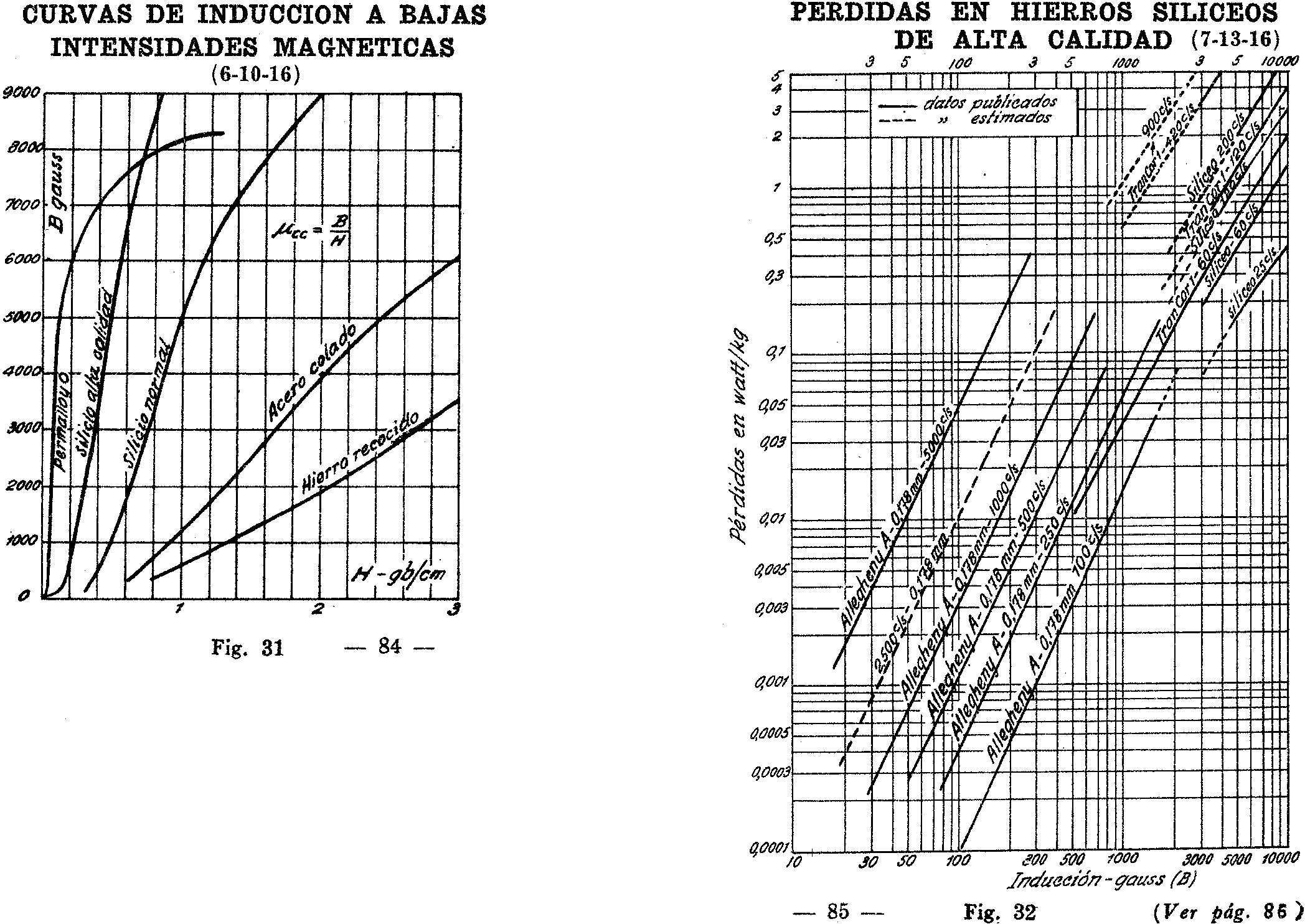

-84- -85-


-86- -87-


-88- -89-

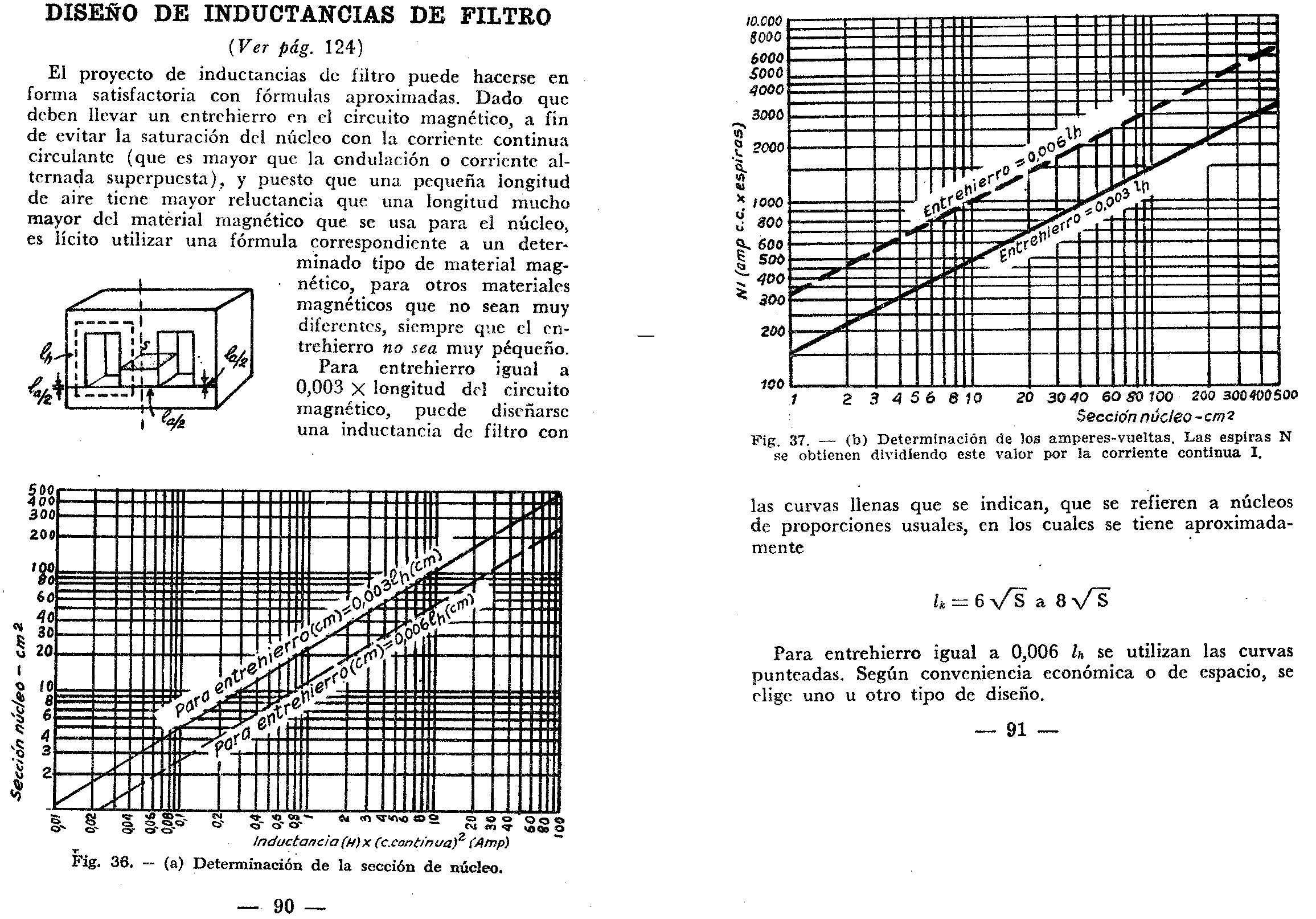

-90- -91-

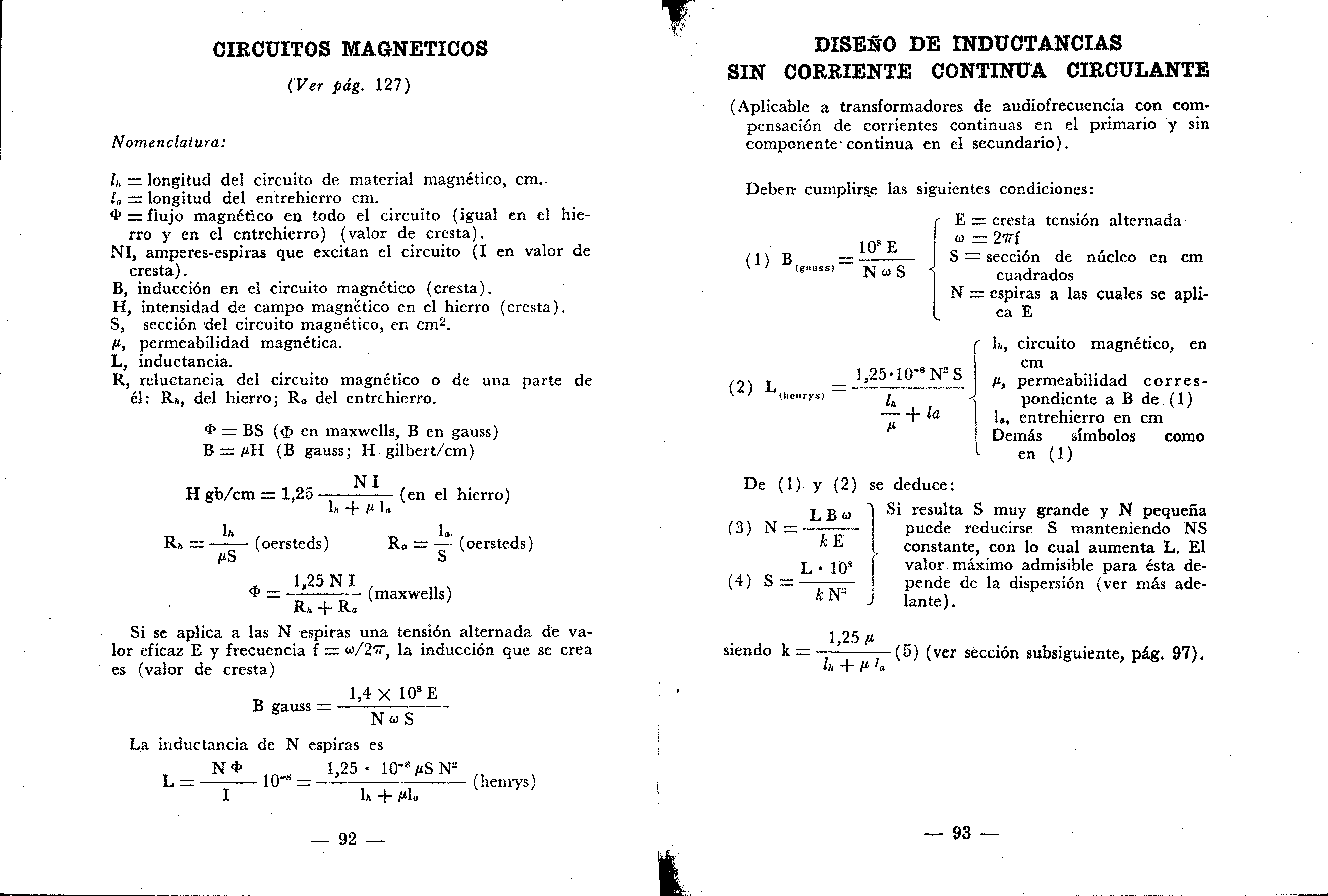

-92- -93-

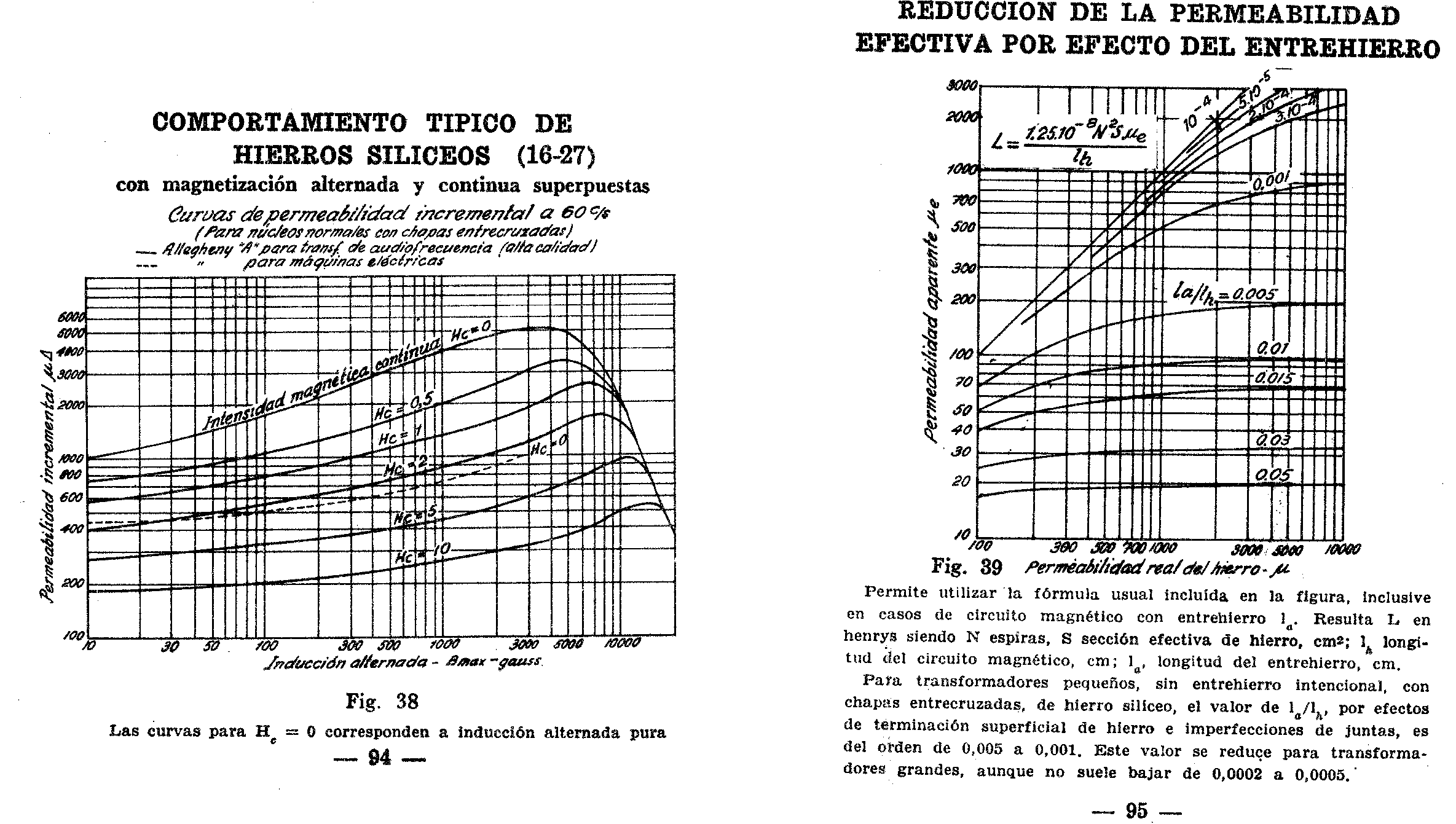

-94- -95-

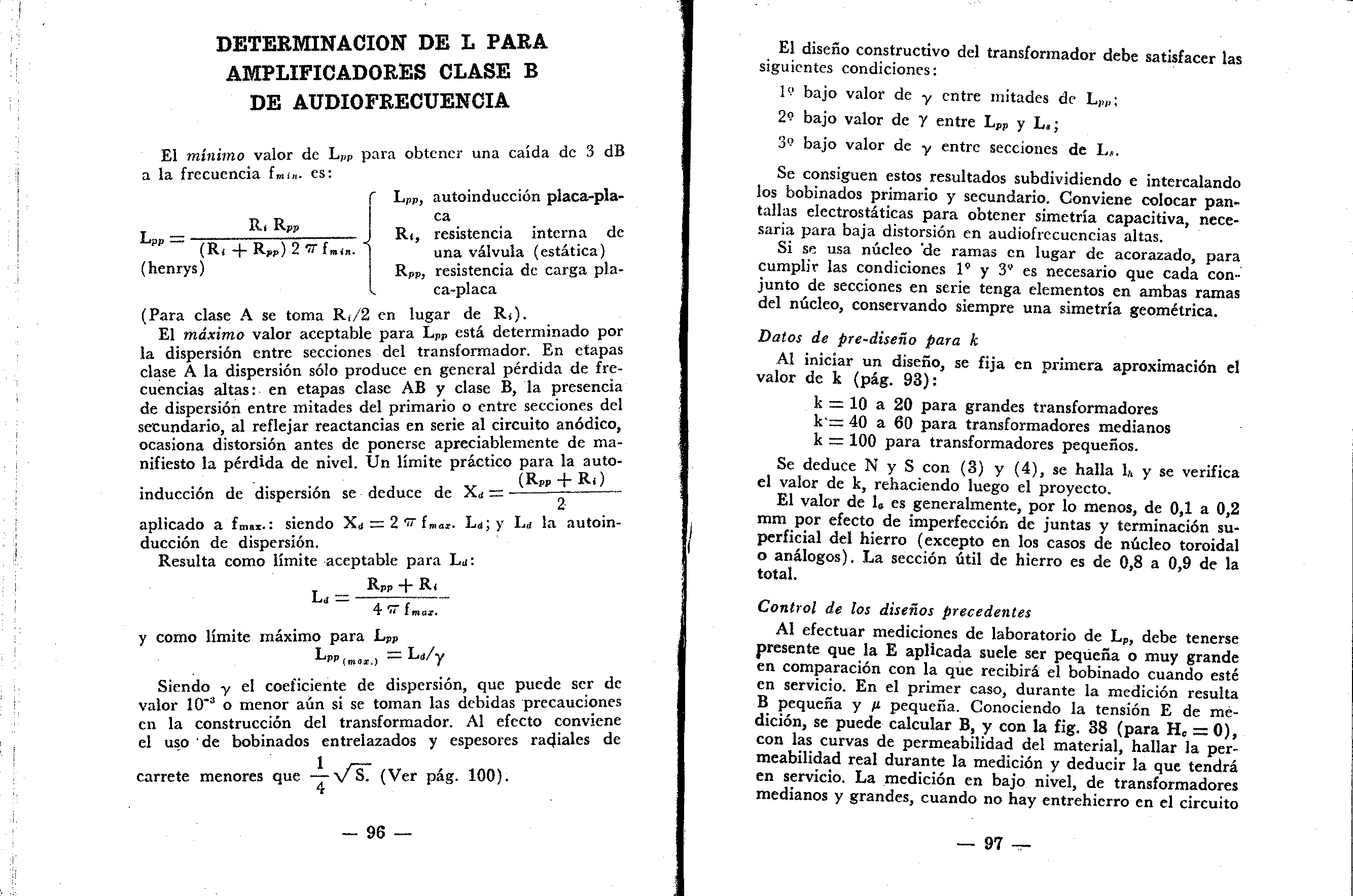

-96- -97-

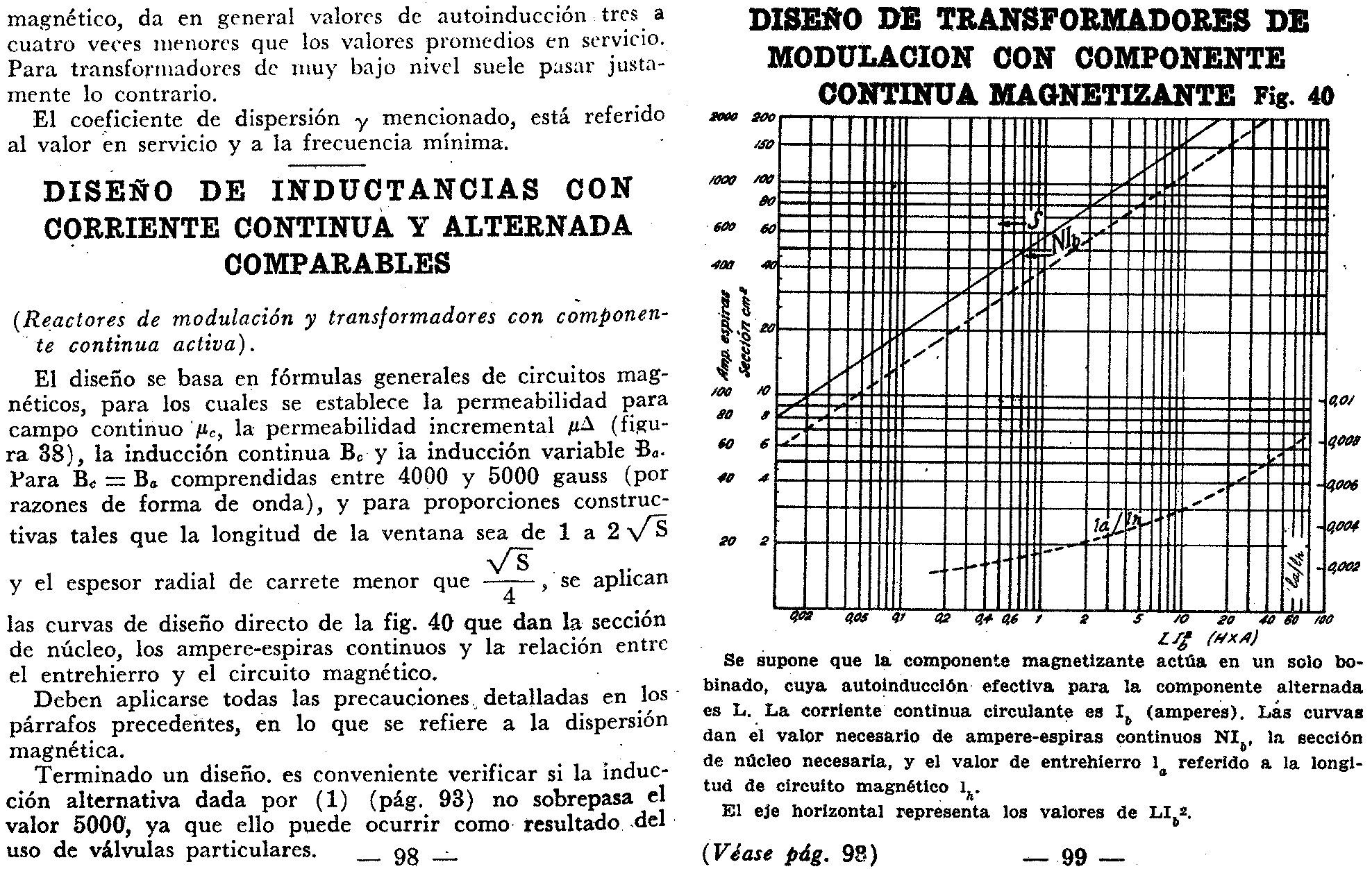

-98- -99-


-100- -101-


-102- -103-

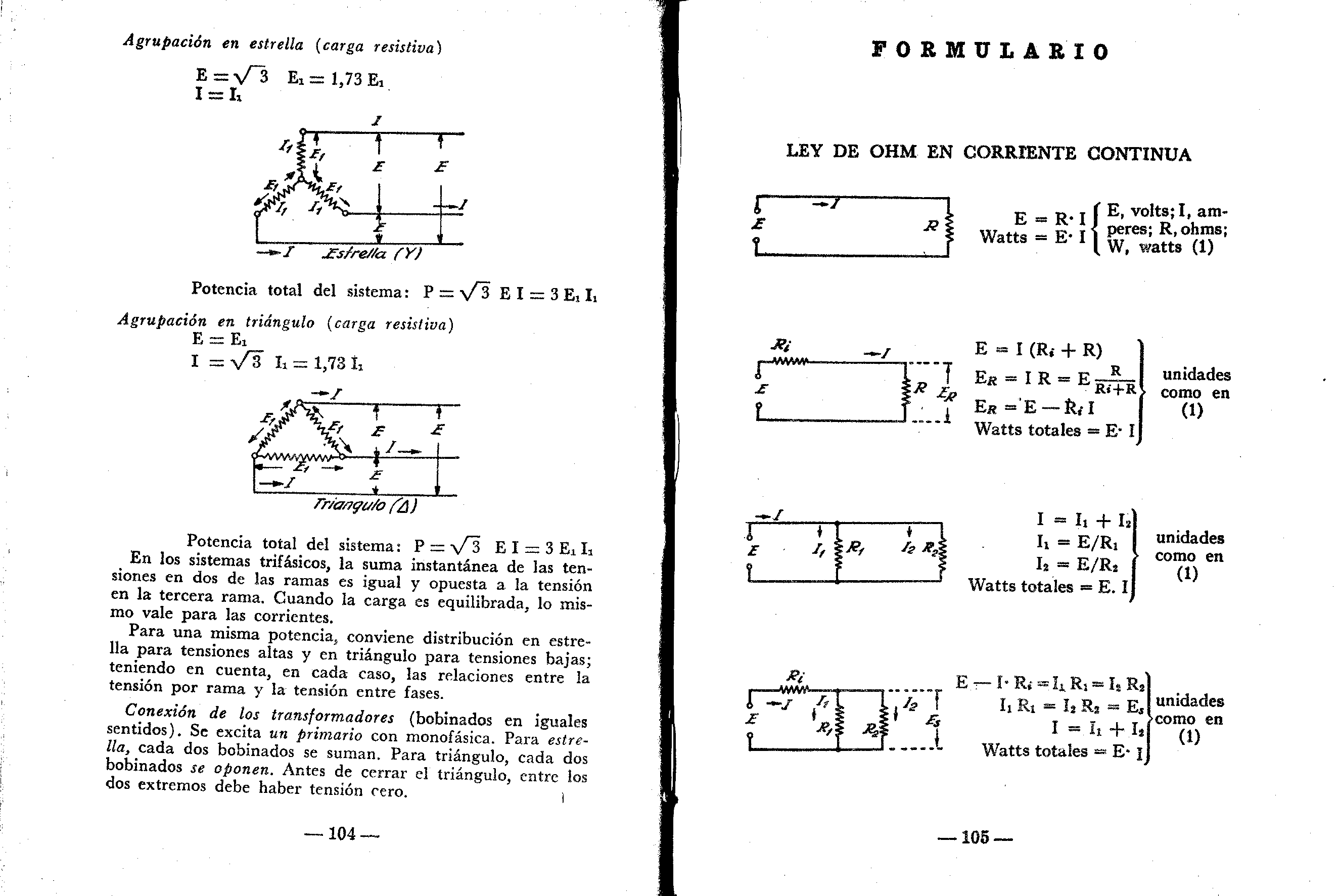

-104- -105-

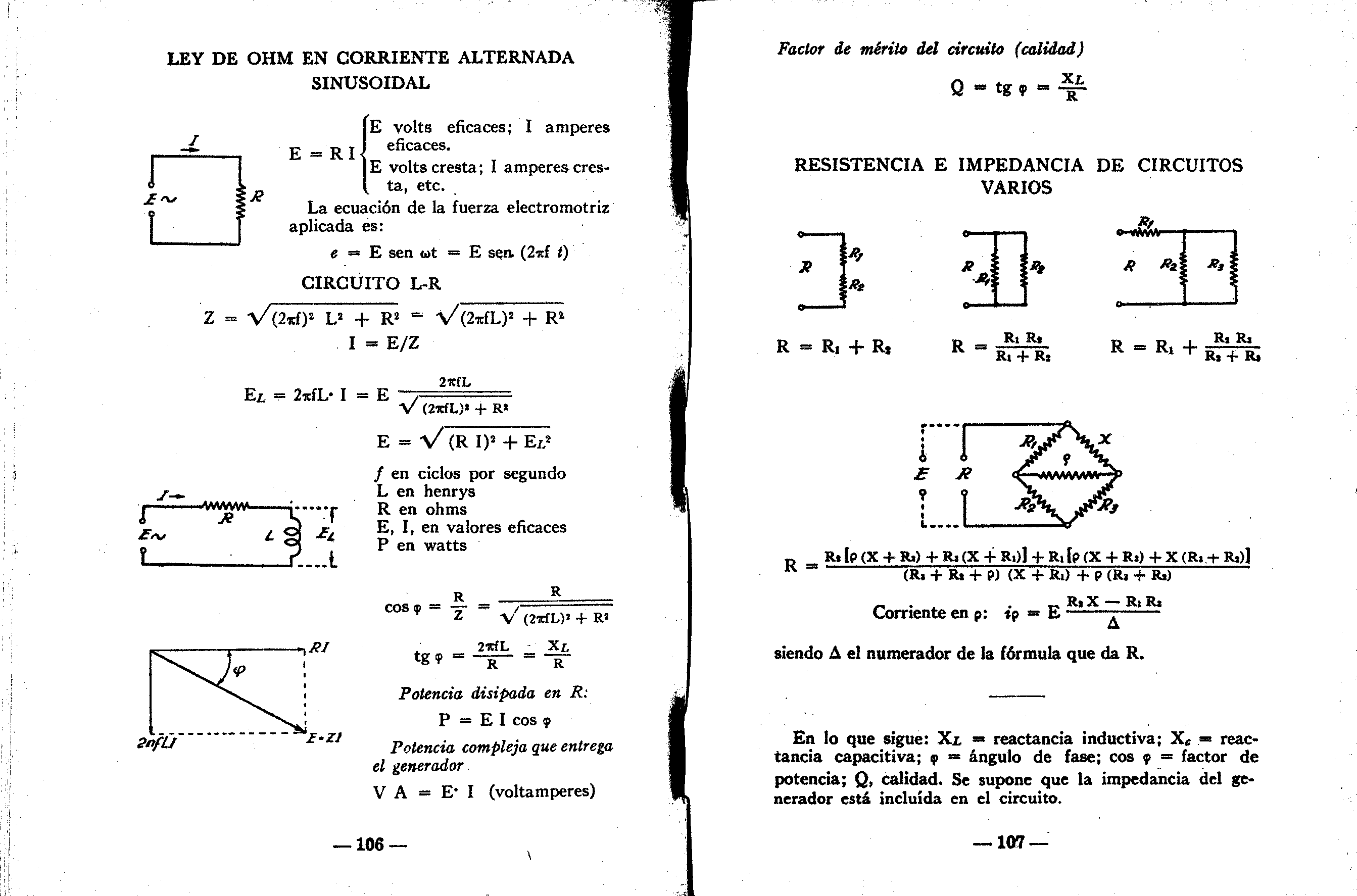

-106- -107-


-108- -109-


-110- -111-


-112- -113-


-114- -115-

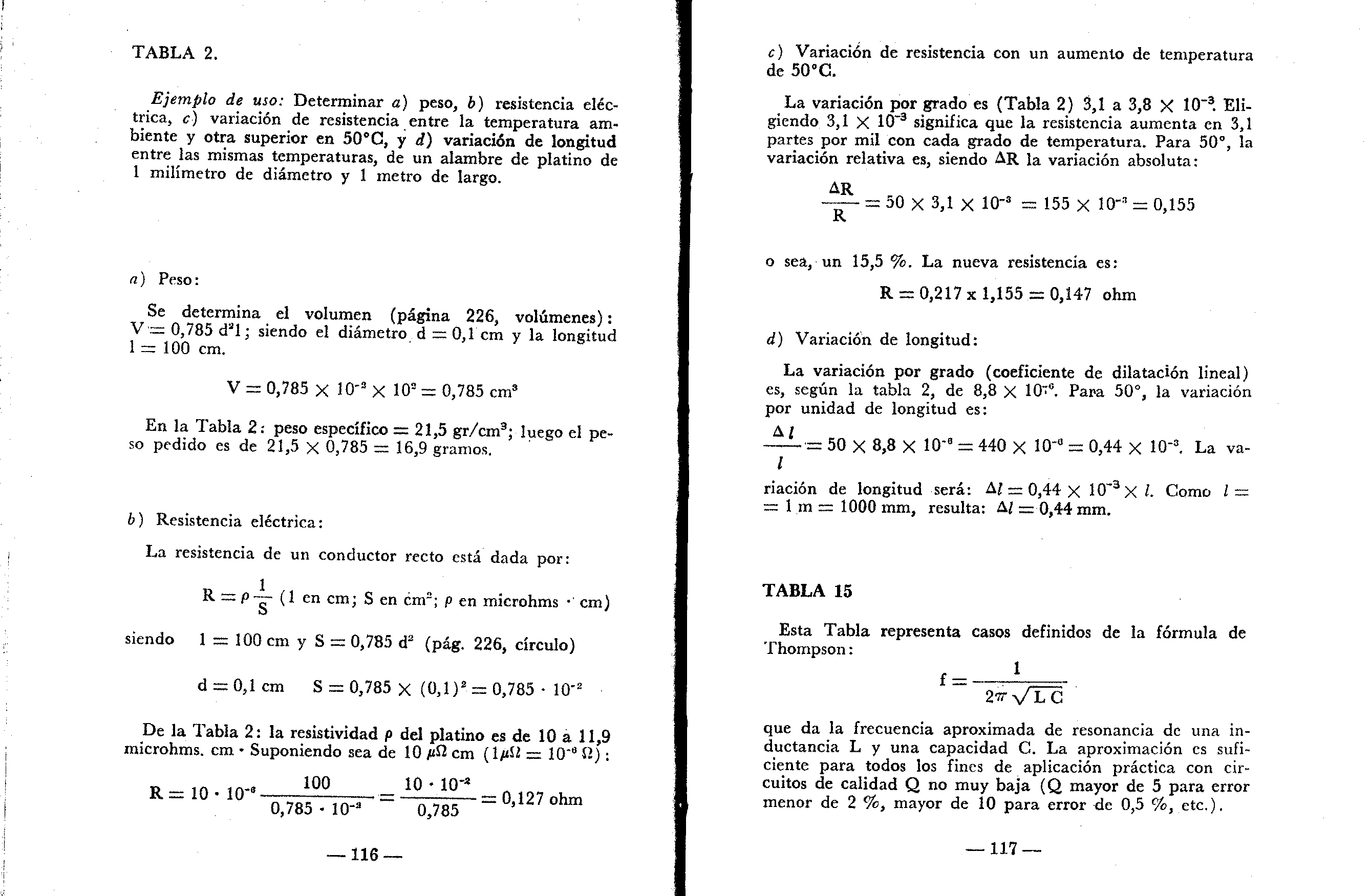

-116- -117-


-118- -119-

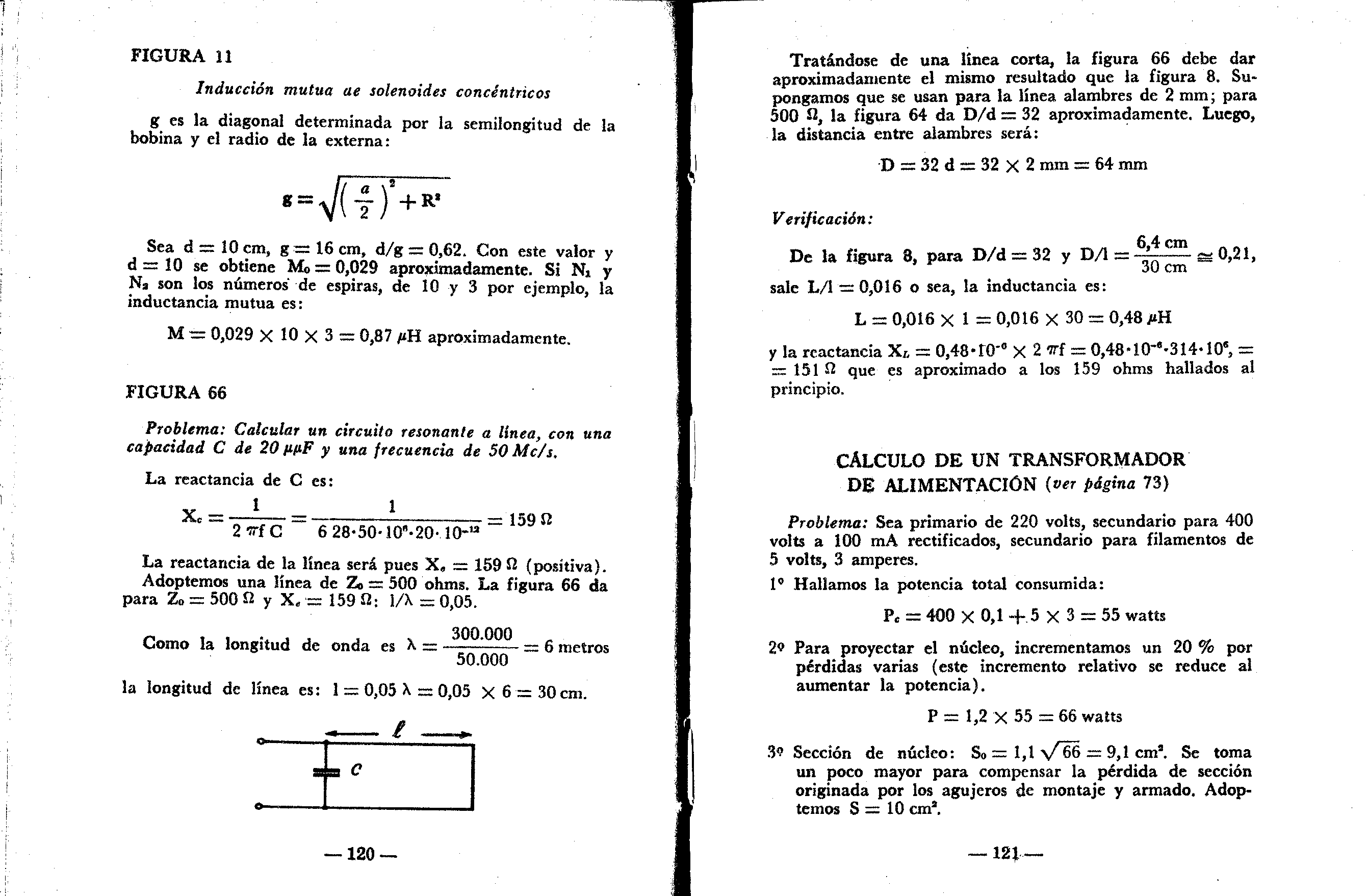

-120- -121-


-122- -123-


-124- -125-


-126- -127-


-128- -129-


-130- -131-

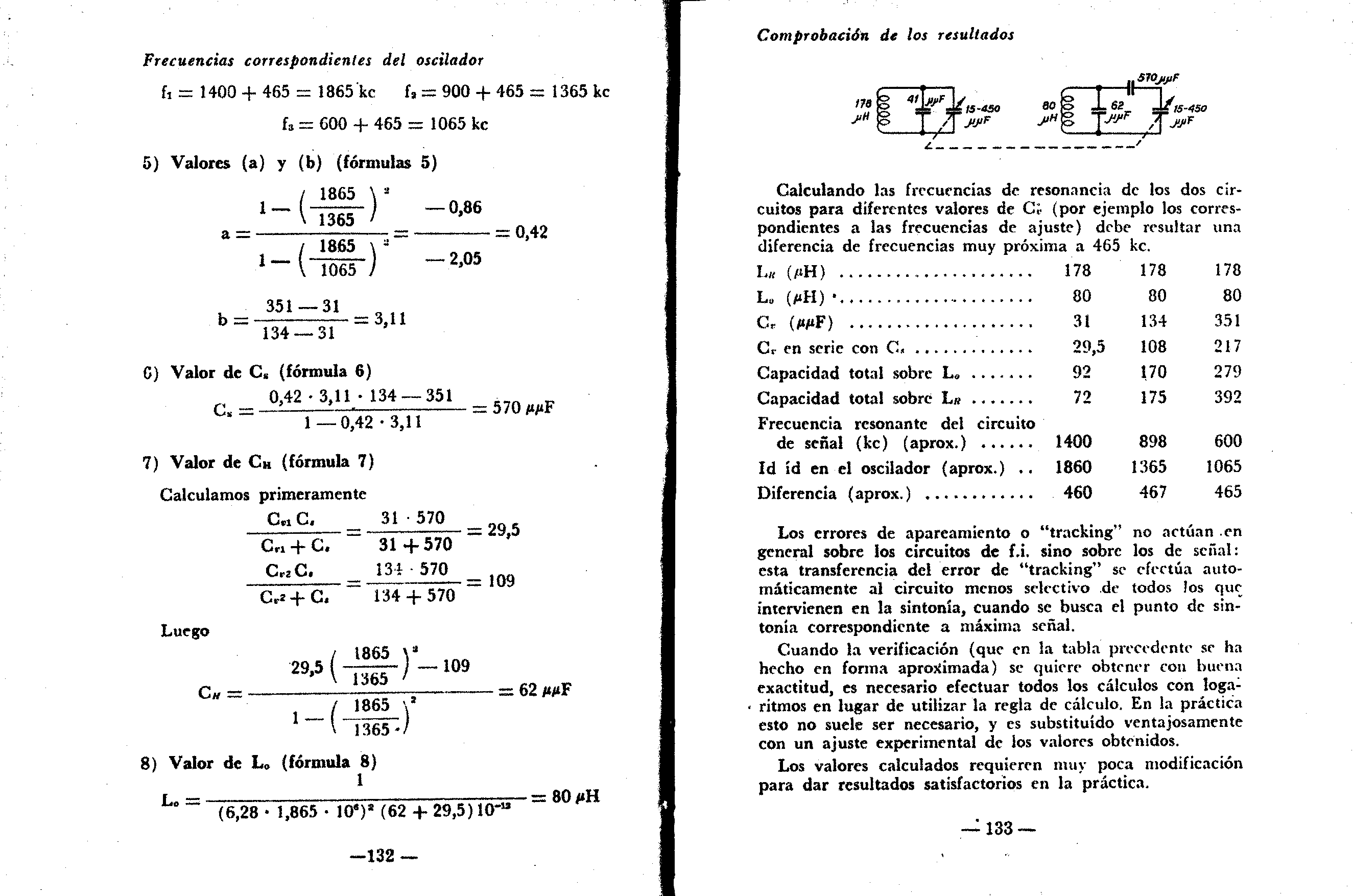

-132- -133-


-134- -135-


-136- -137-


-138- -139-

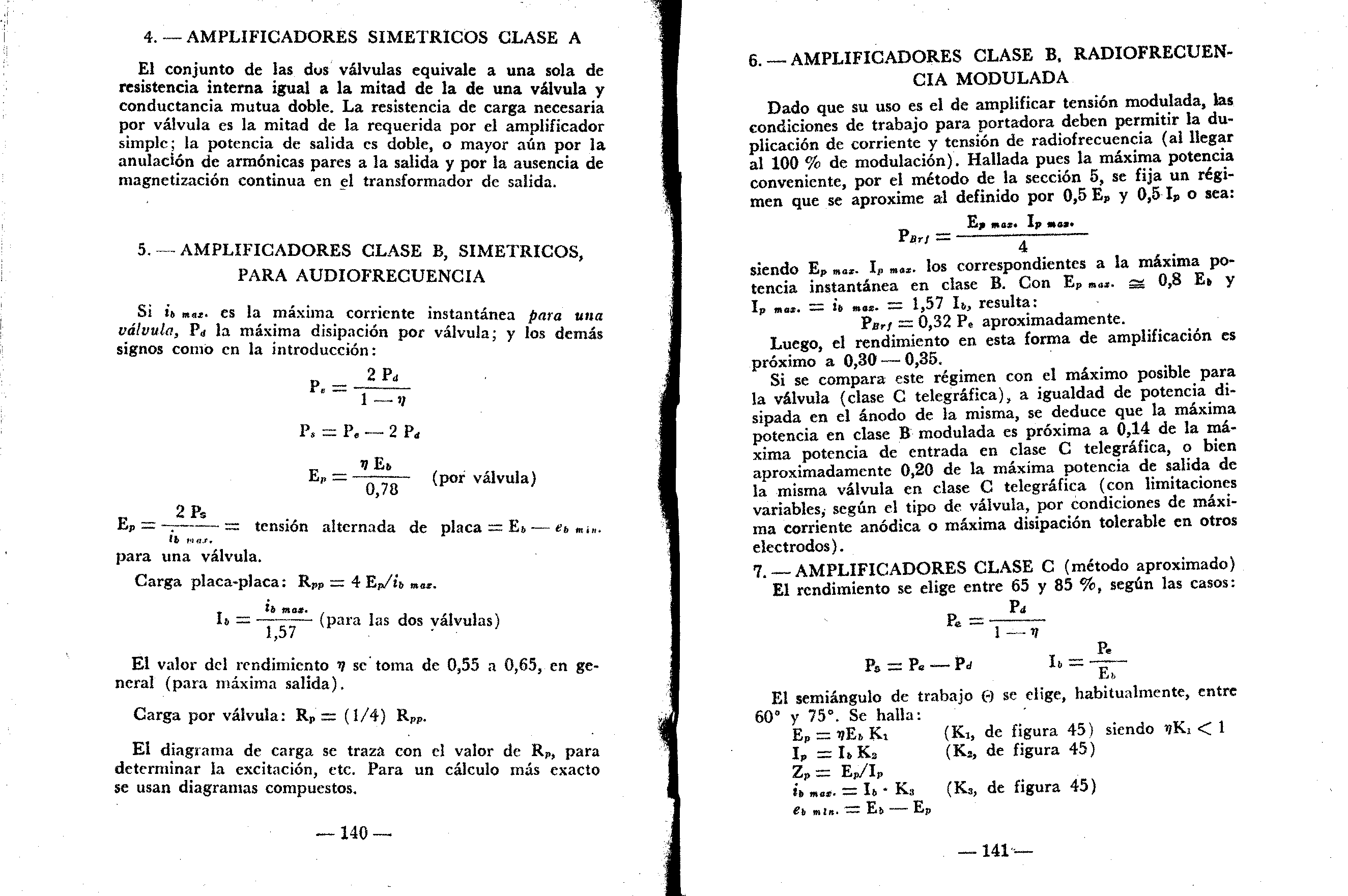

-140- -141-

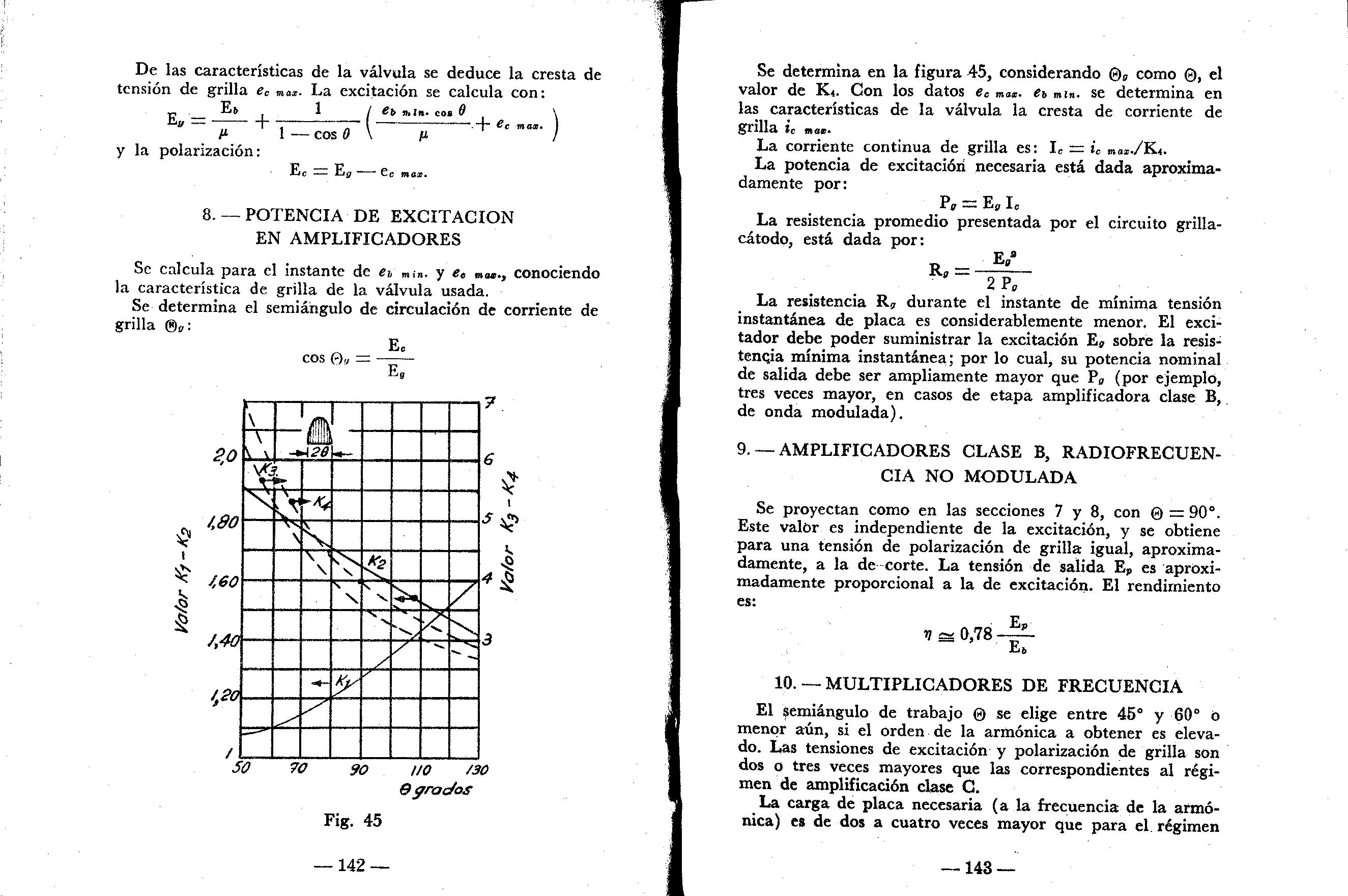

-142- -143-

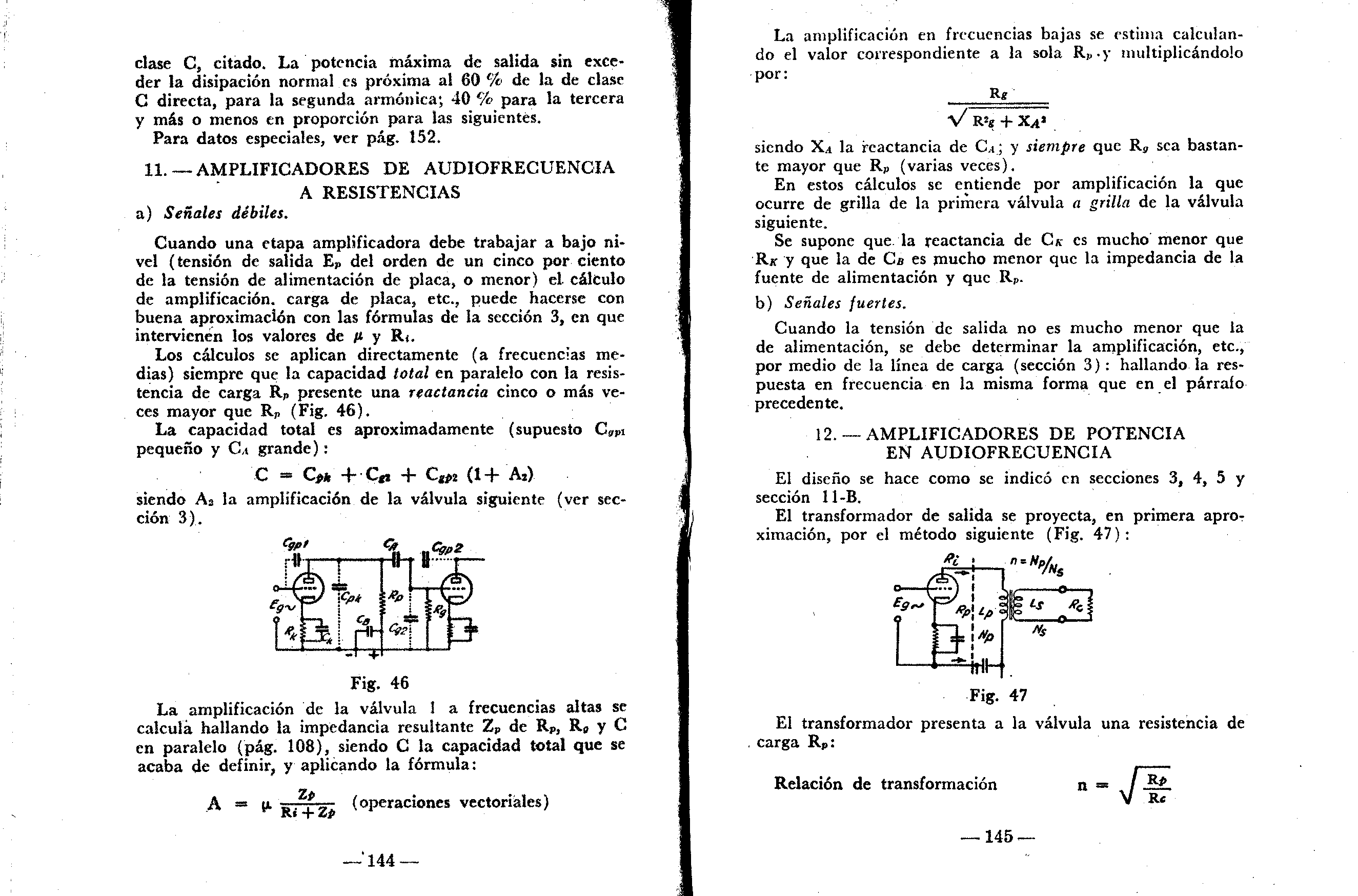

-144- -145-


-146- -147-


-148- -149-


-150- -151-

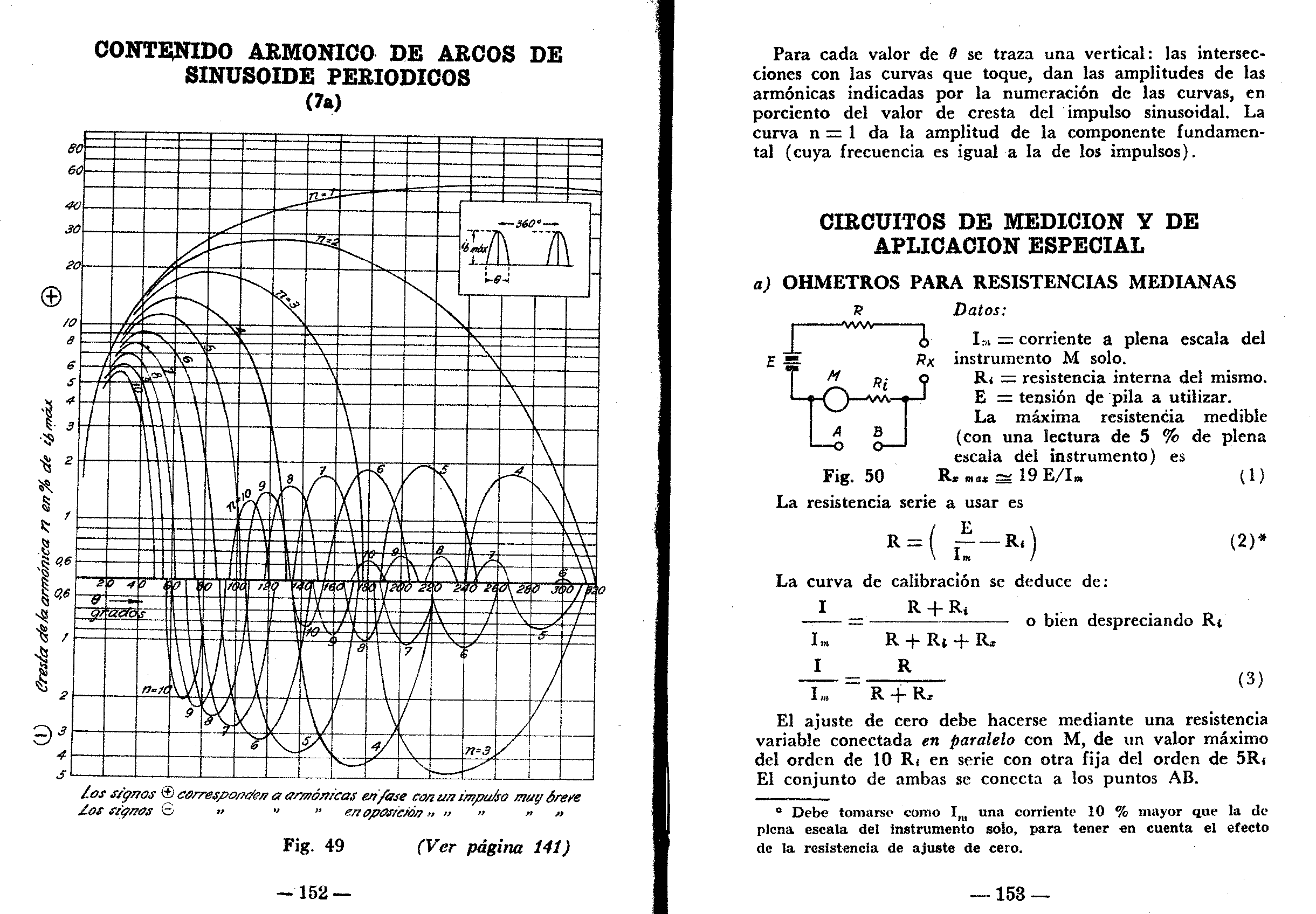

-152- -153-


-154- -155-

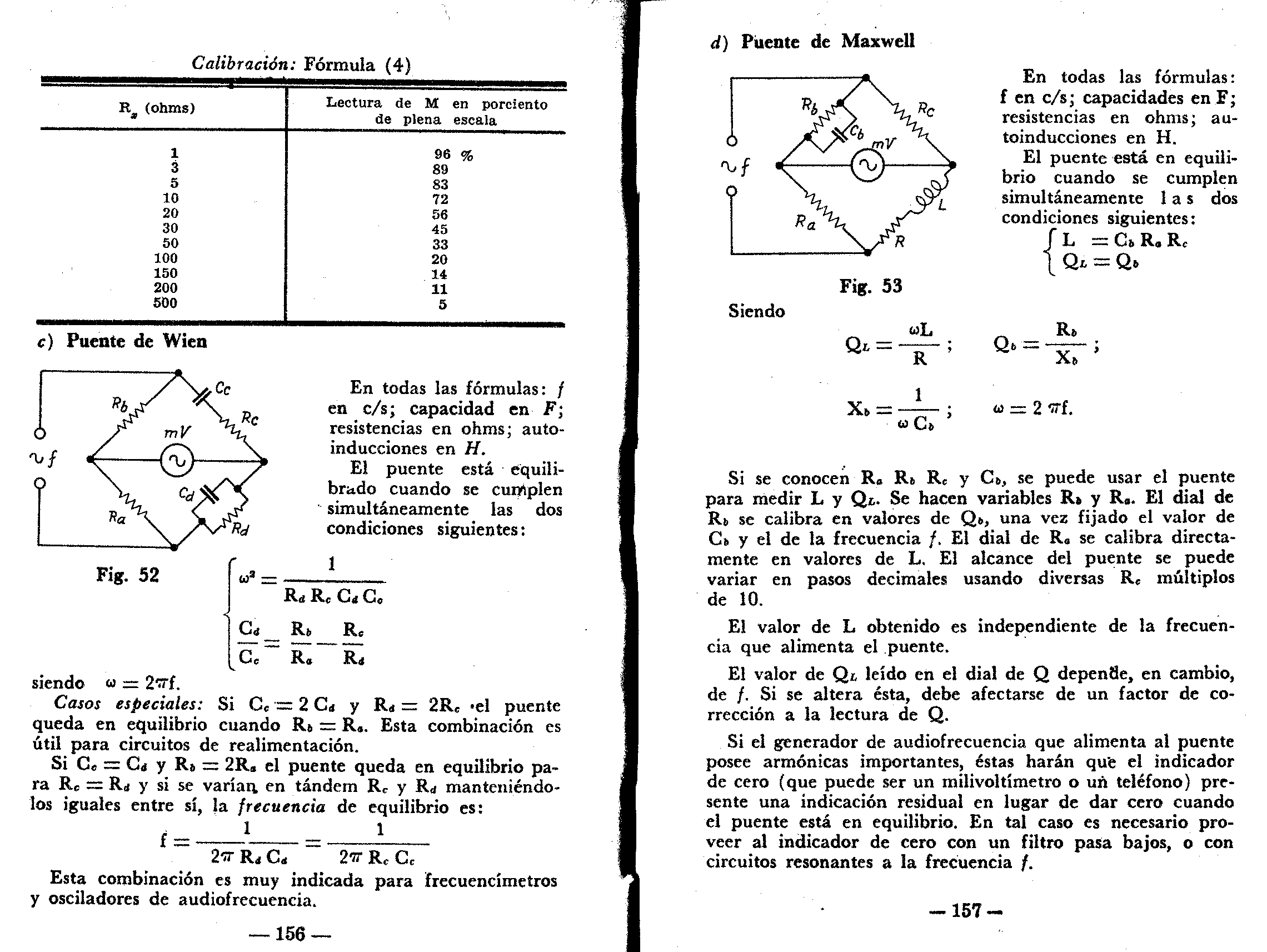

-156- -157-


-158- -159-

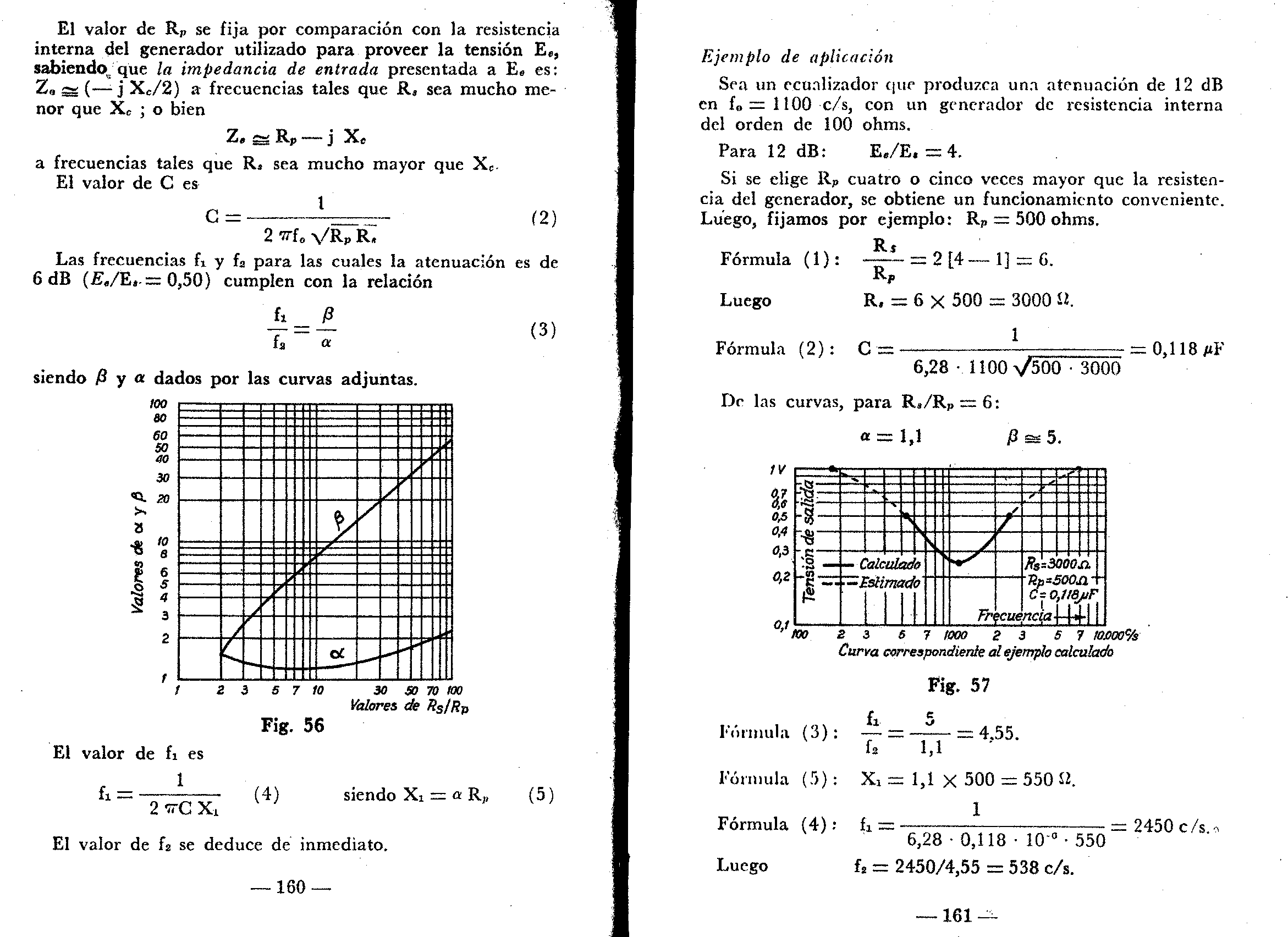

-160- -161-

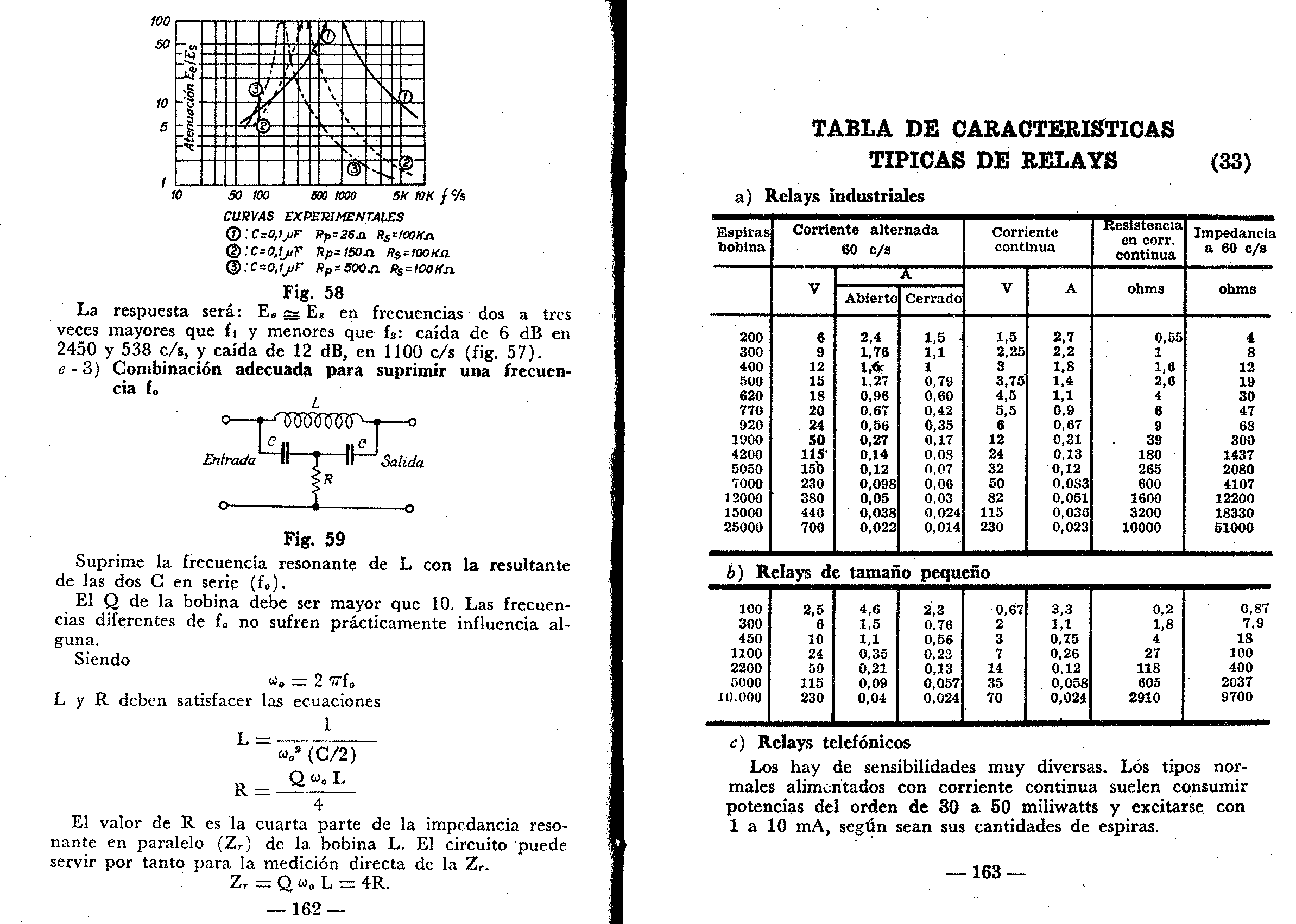

-162- -163-

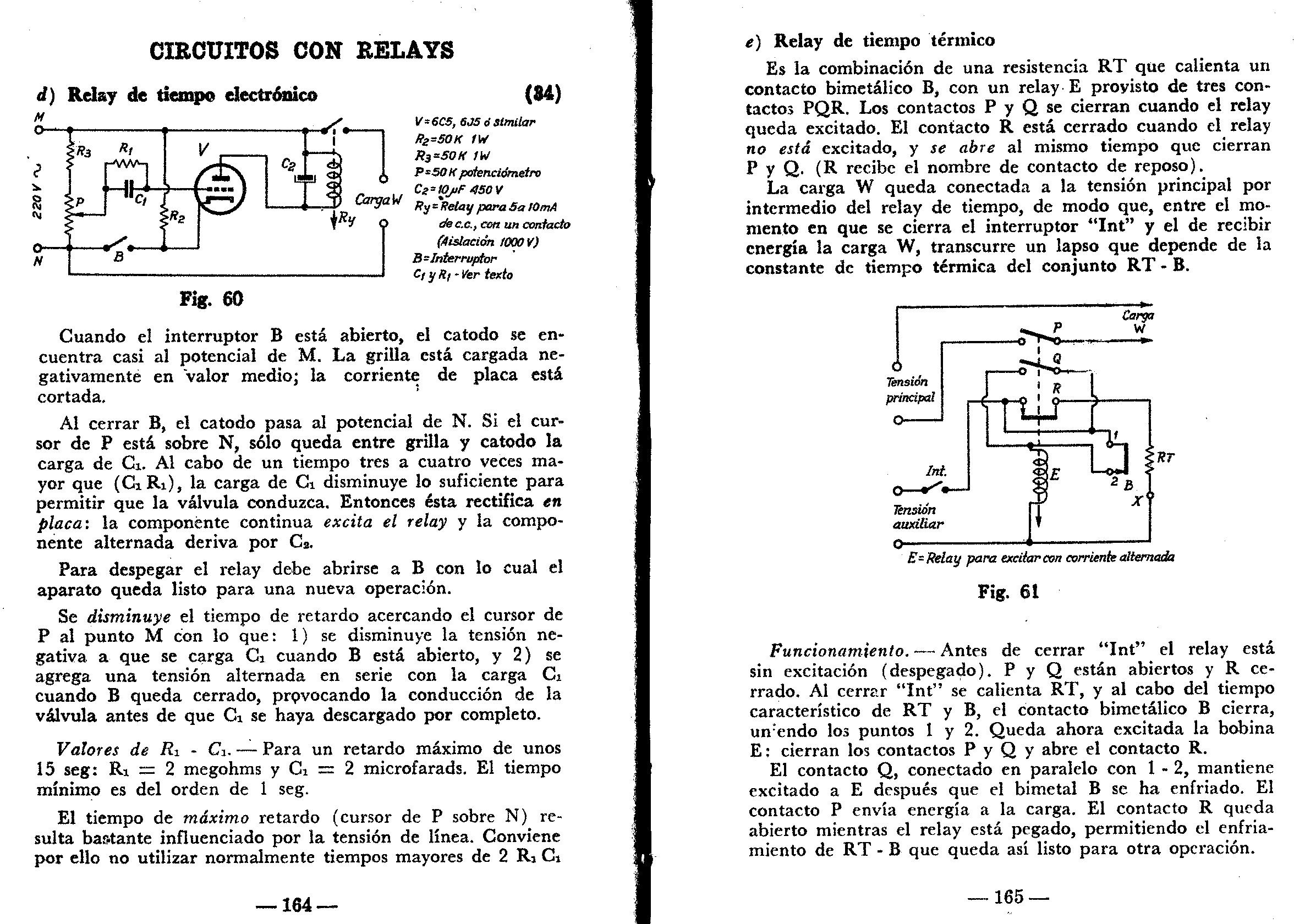

-164- -165-

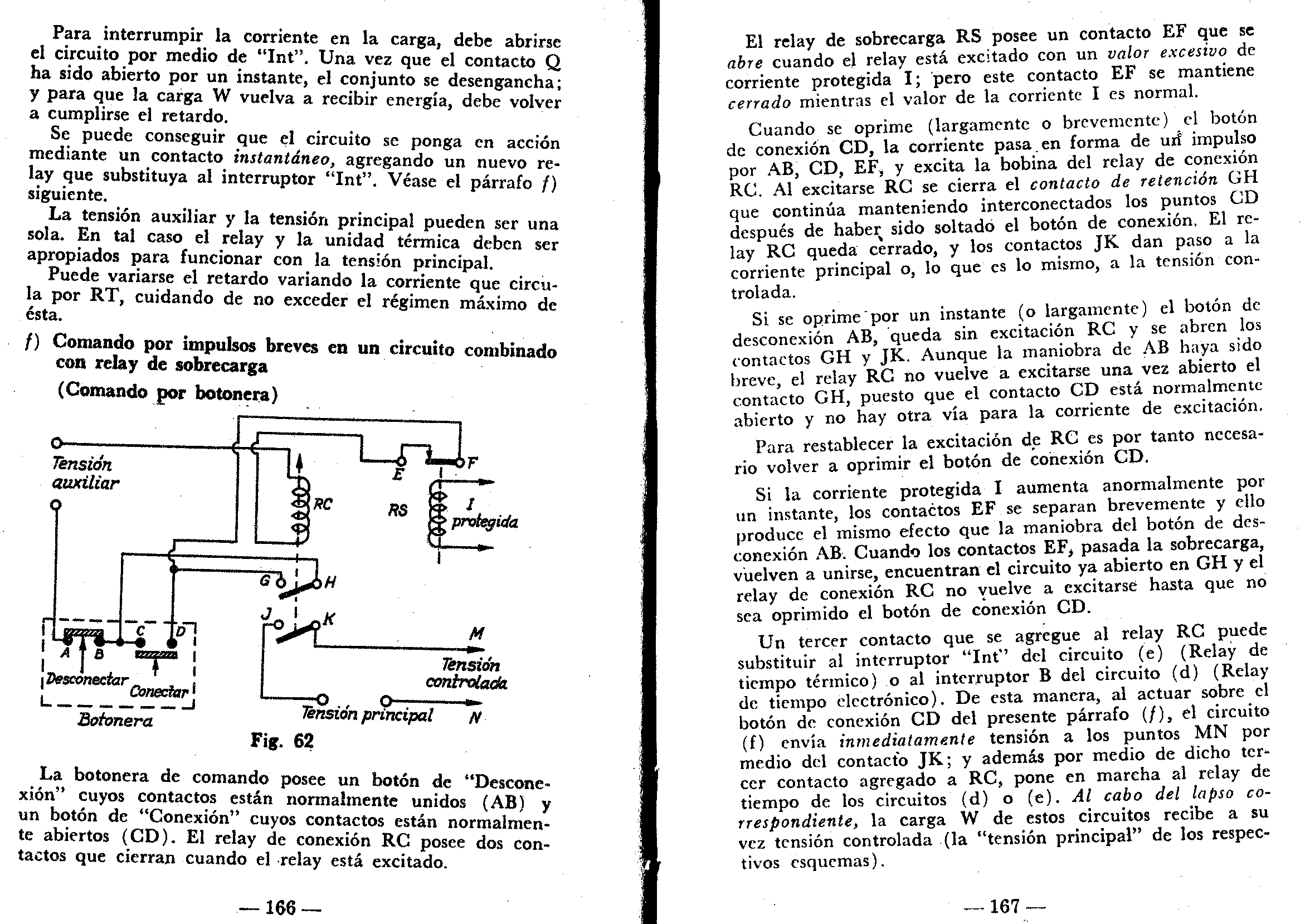

-166- -167-

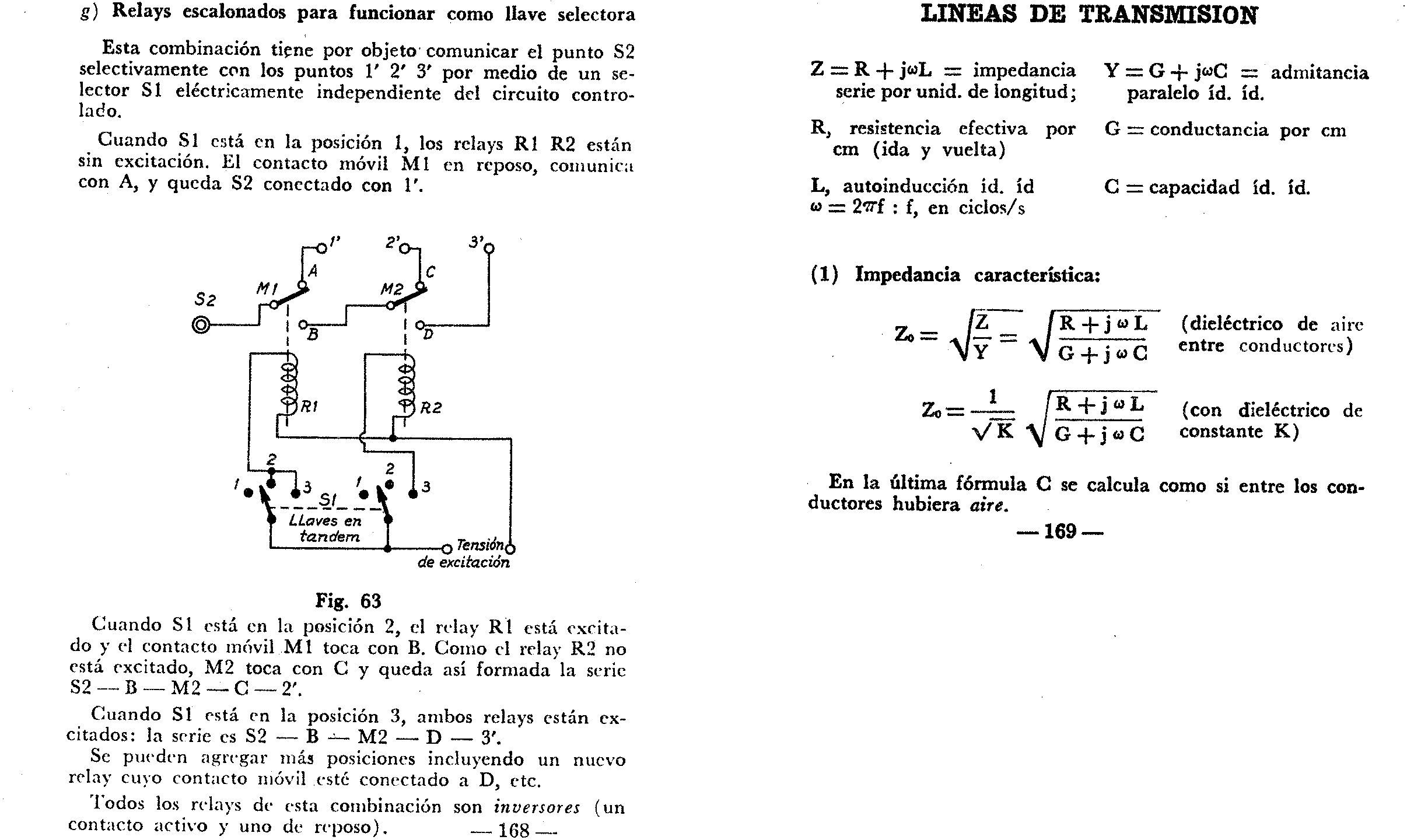

-168- -169-

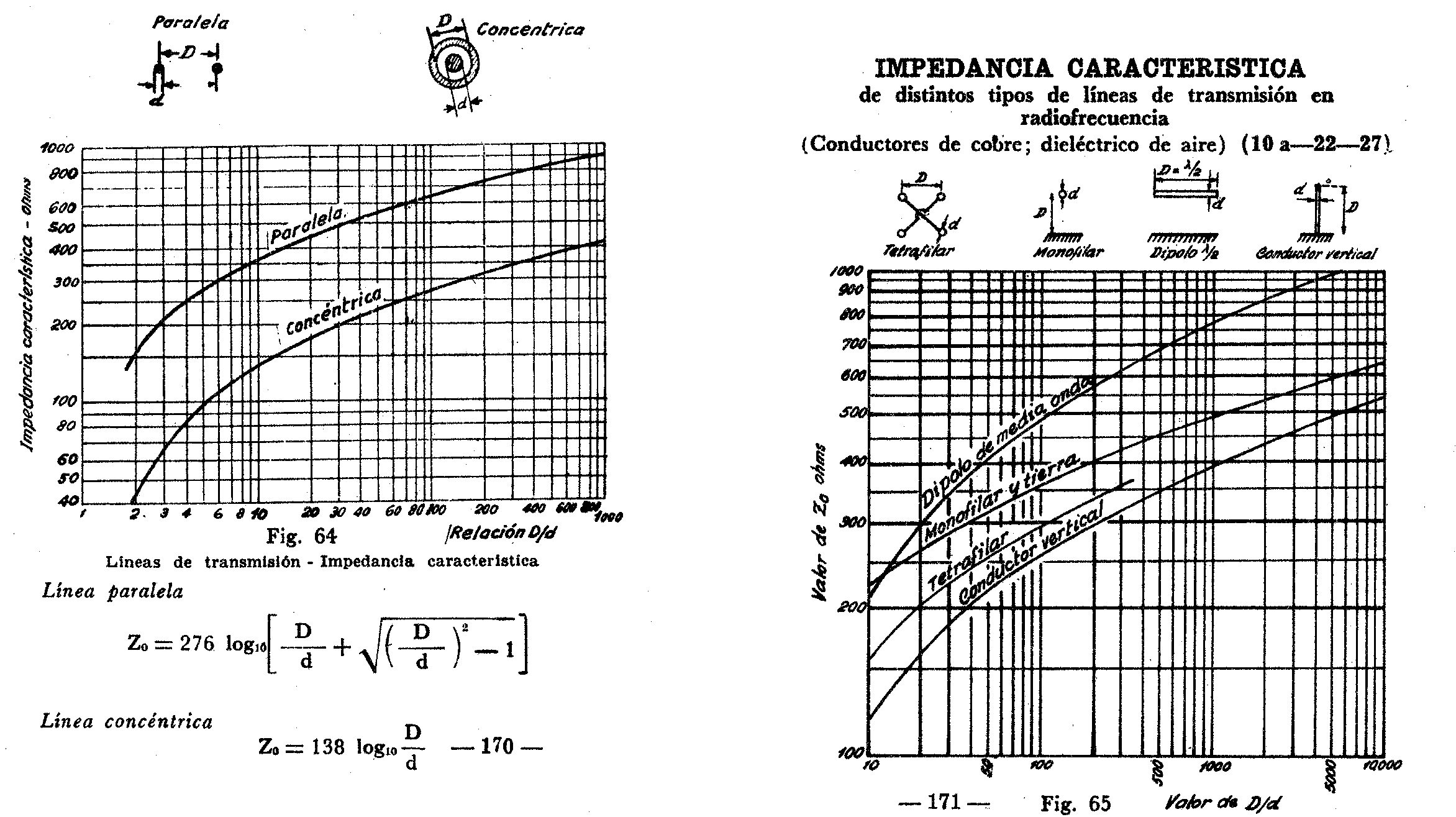

-170- -171-

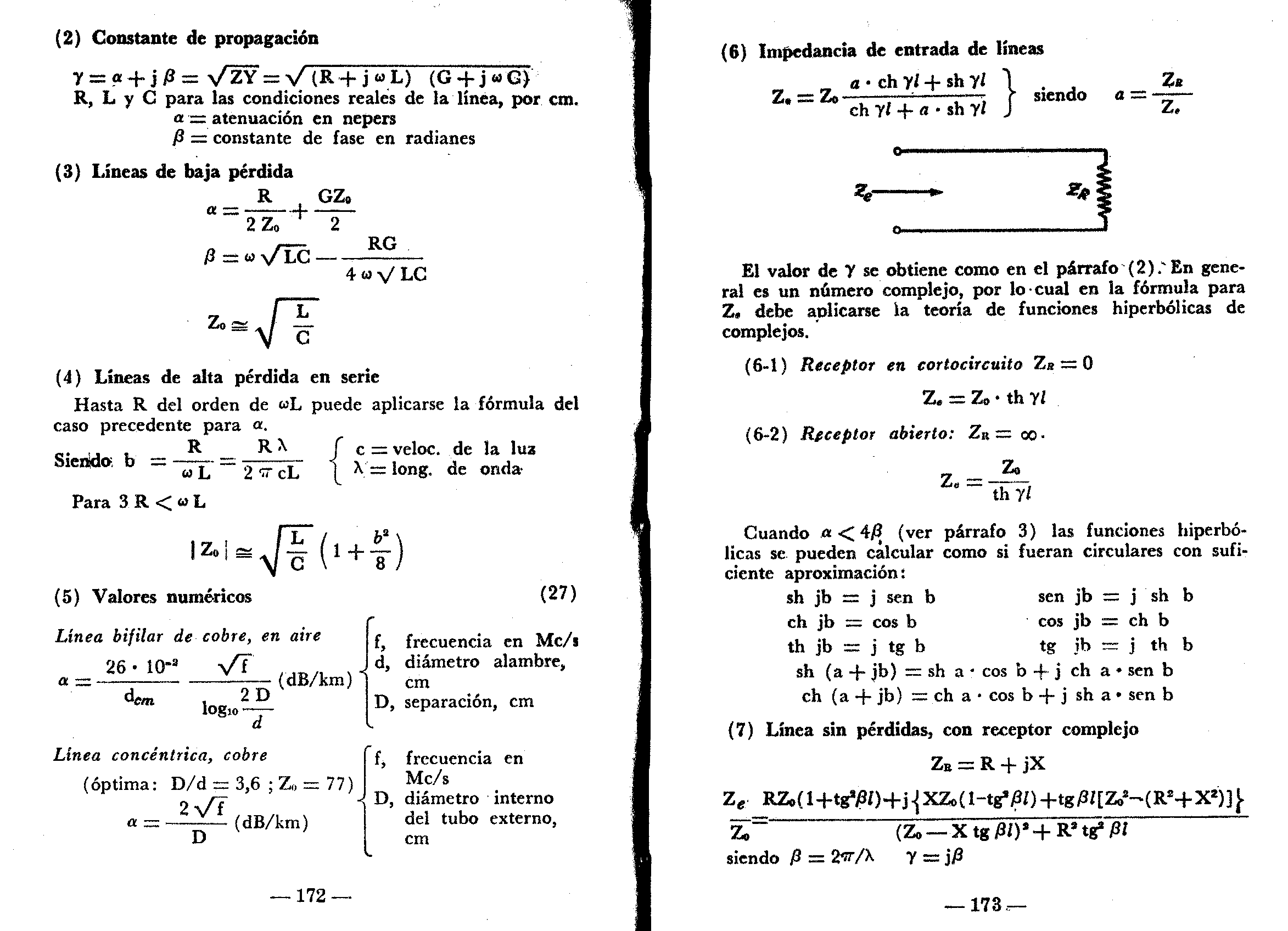

-172- -173-

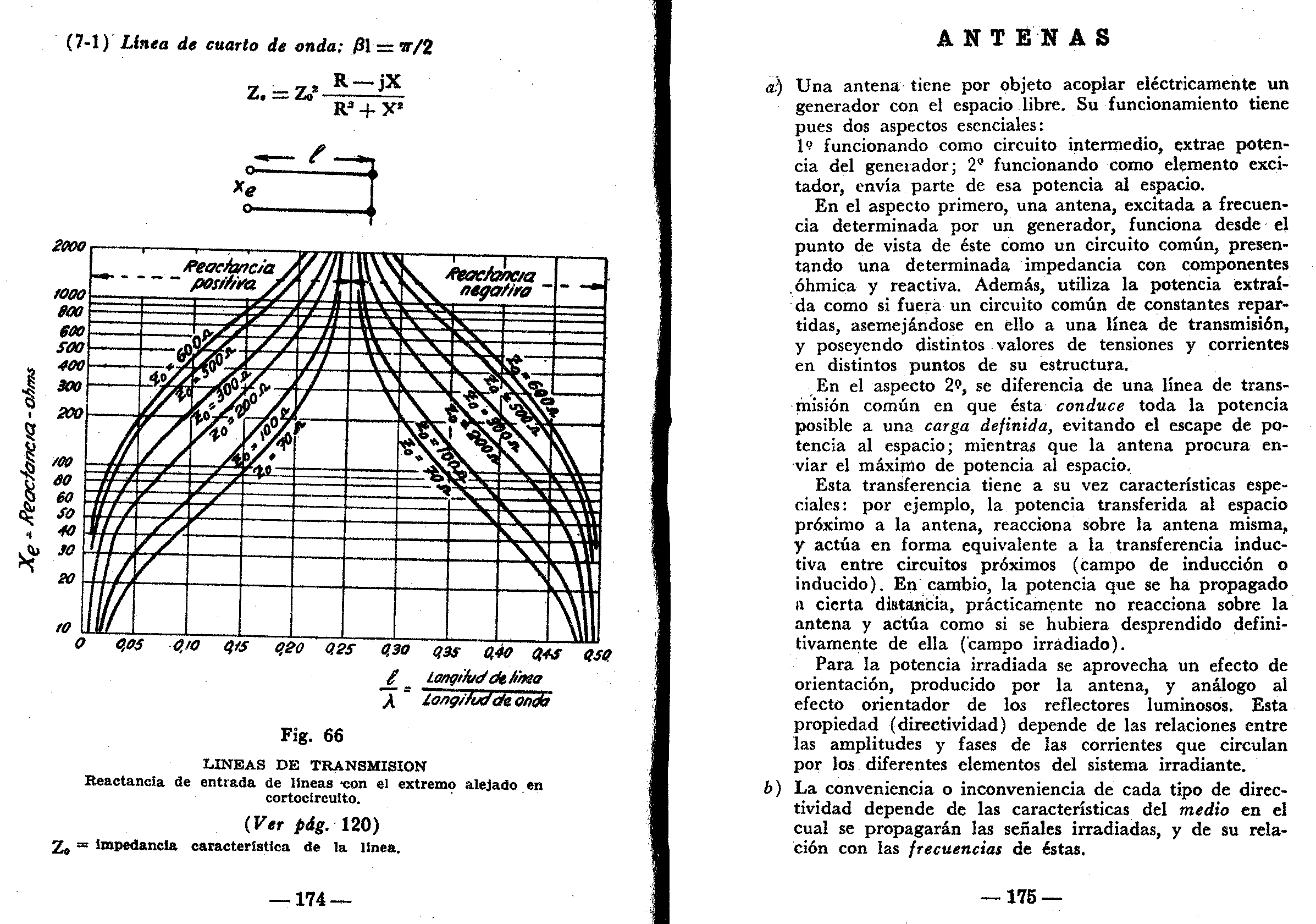

-174- -175-

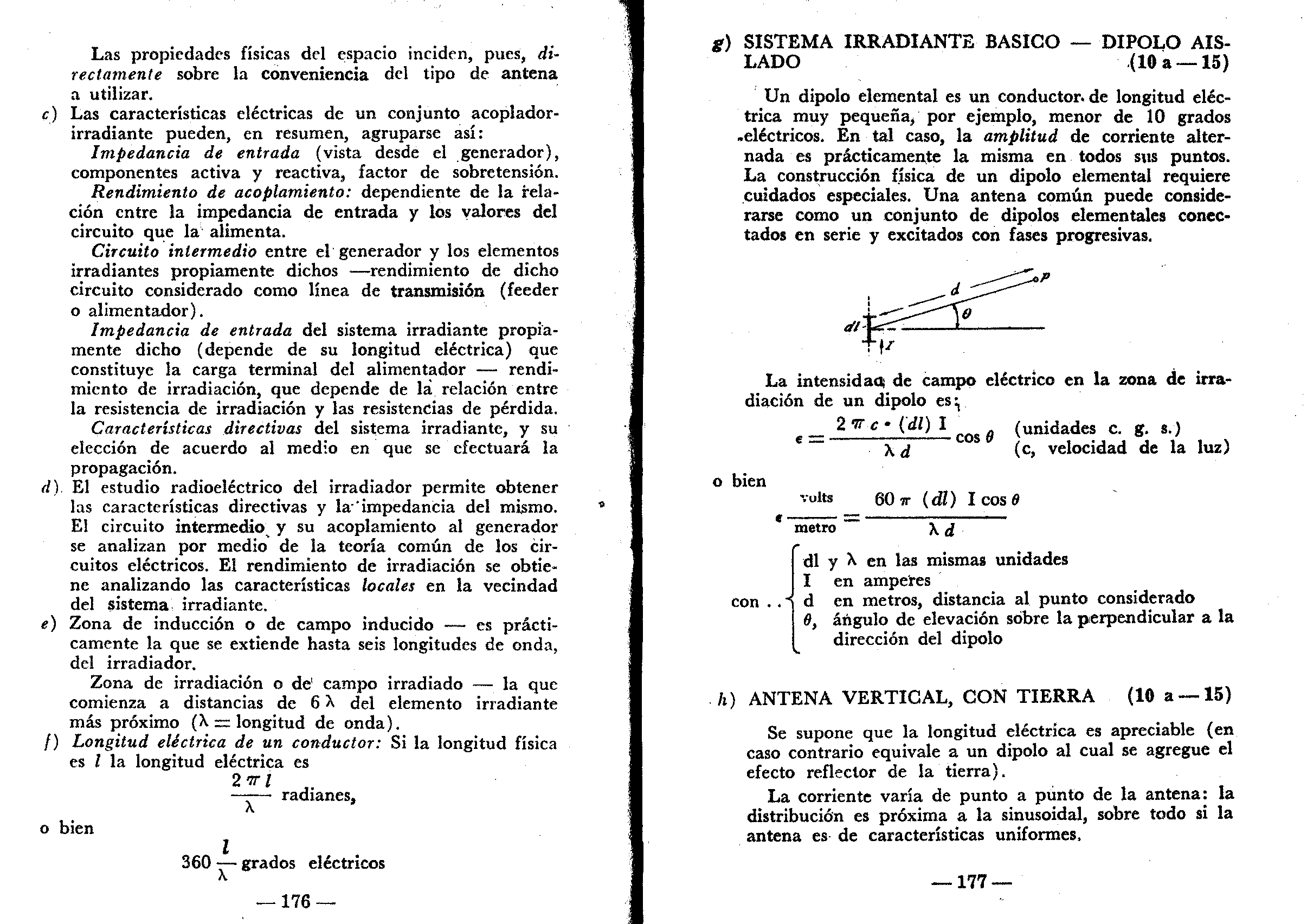

-176- -177-


-178- -179-


-180- -181-


-182- -183-


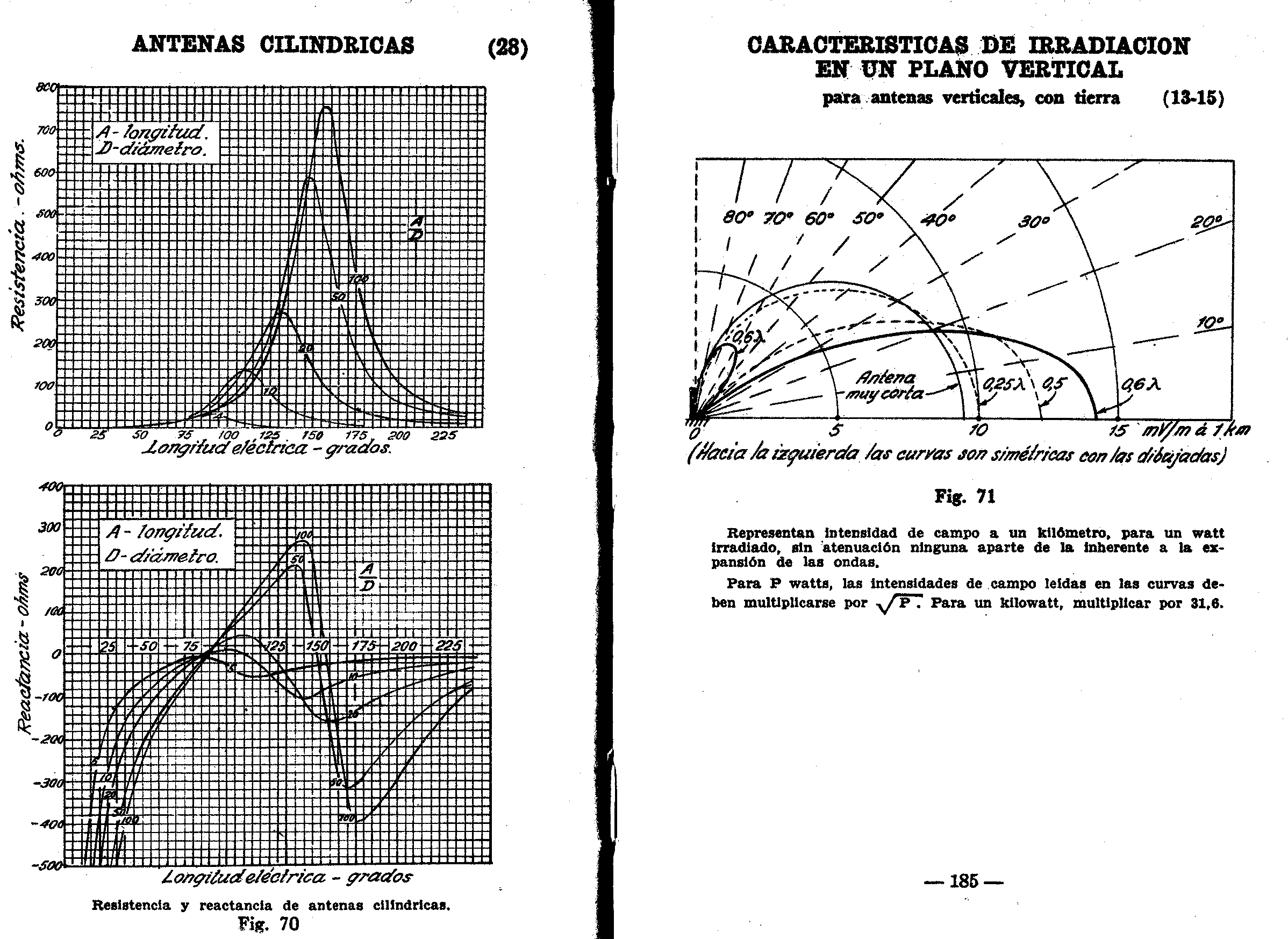

-184- -185-

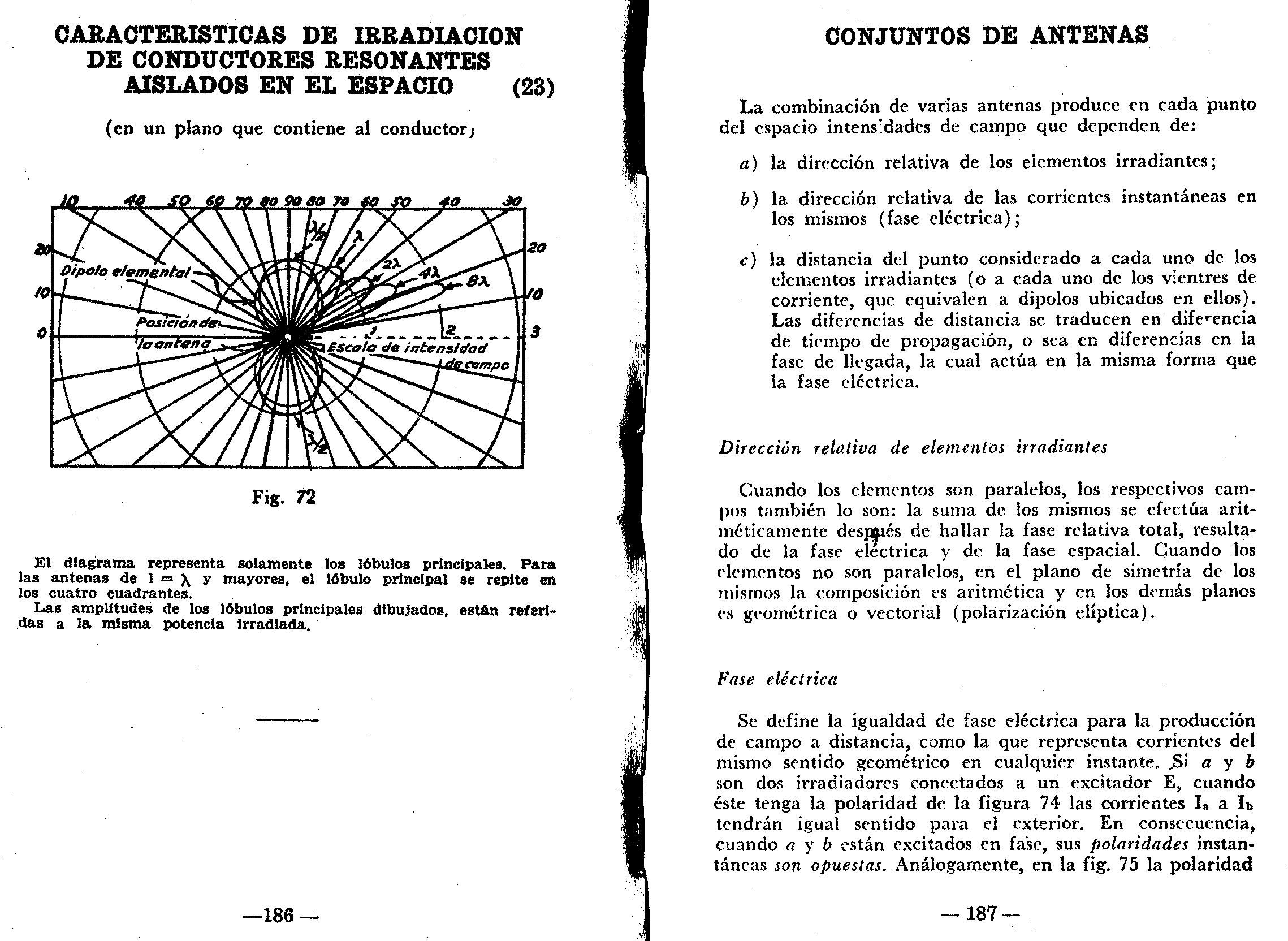

-186- -187-

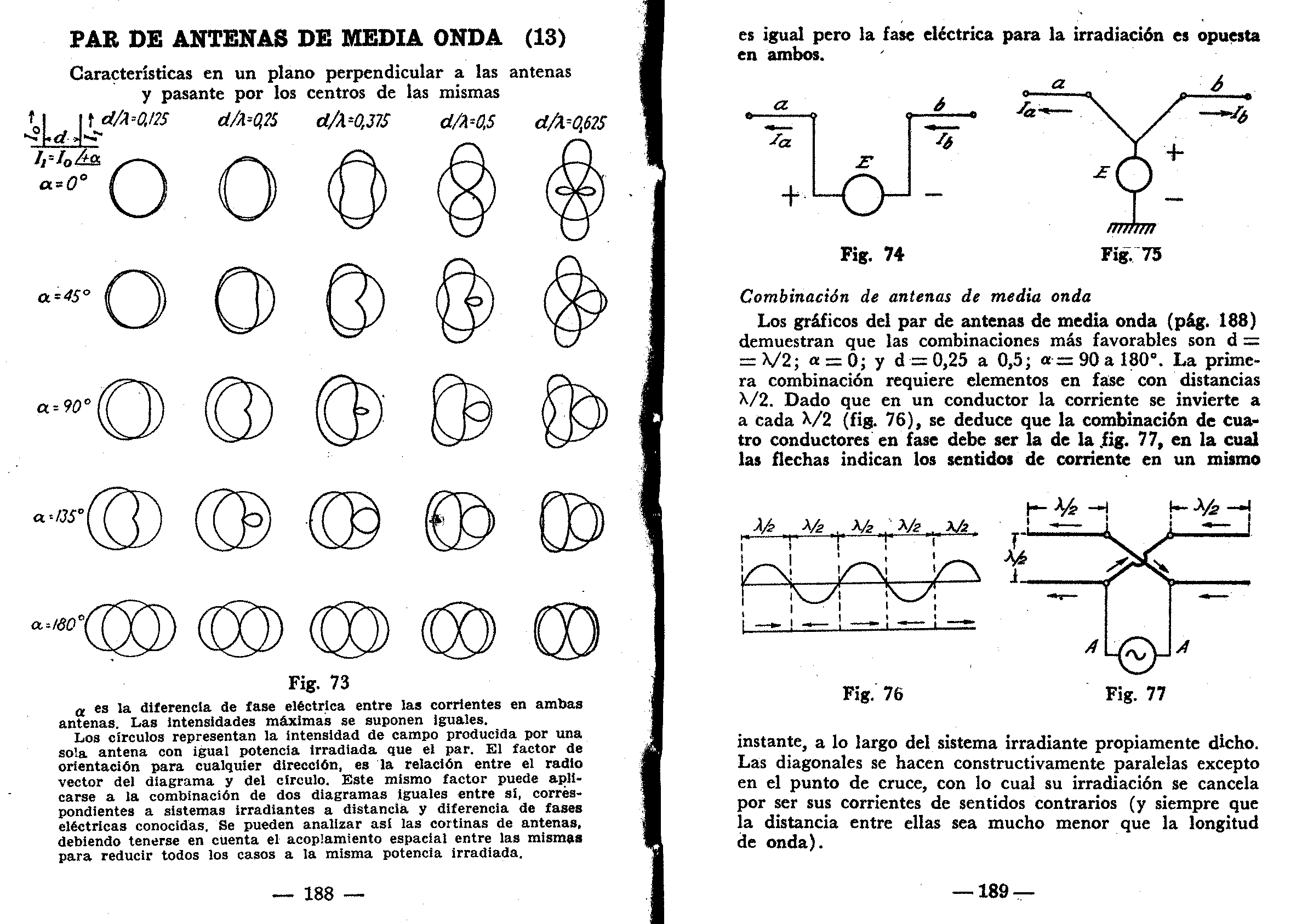

-188- -189-


-190- -191-


-192- -193-

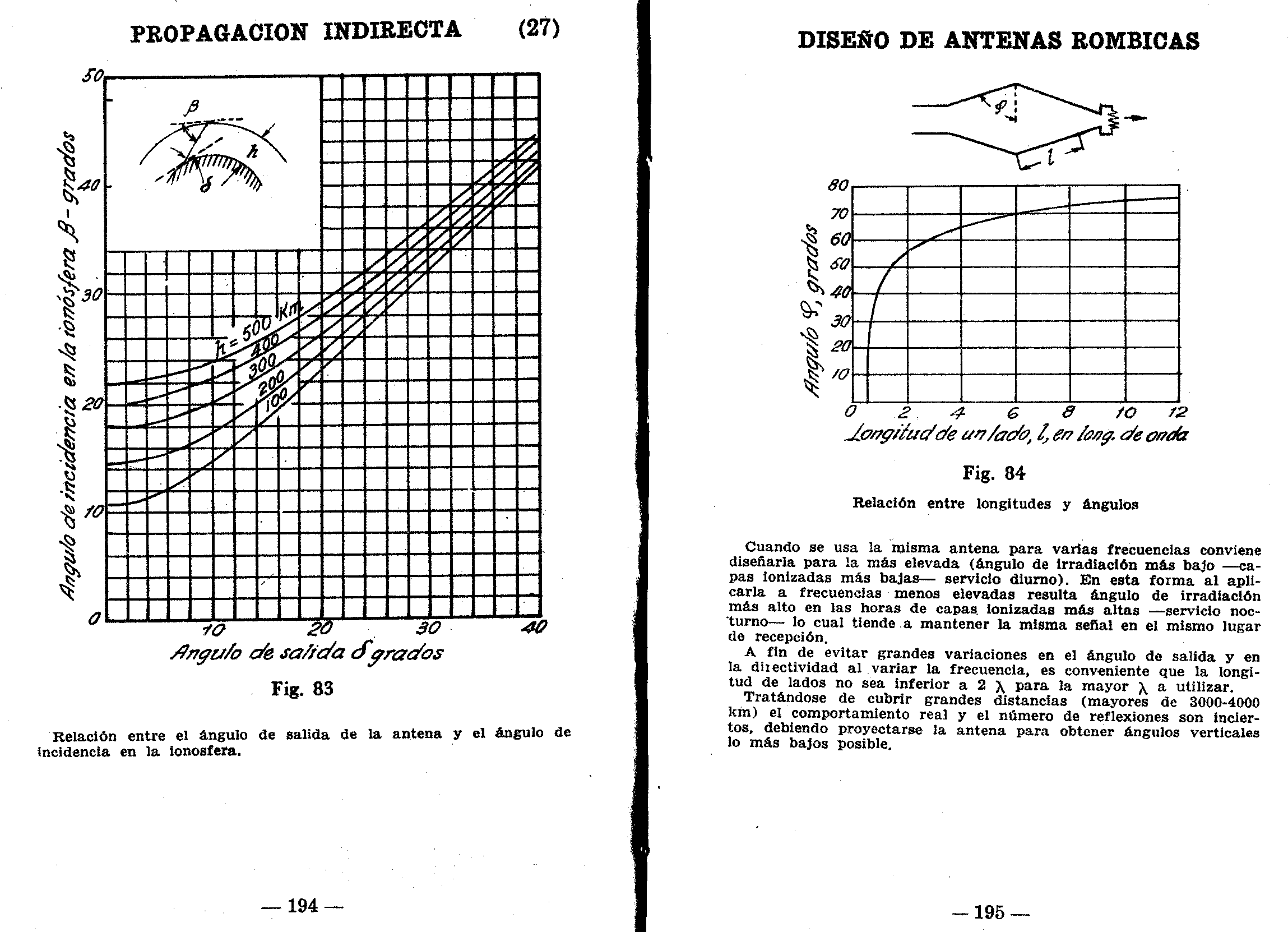

-194- -195-

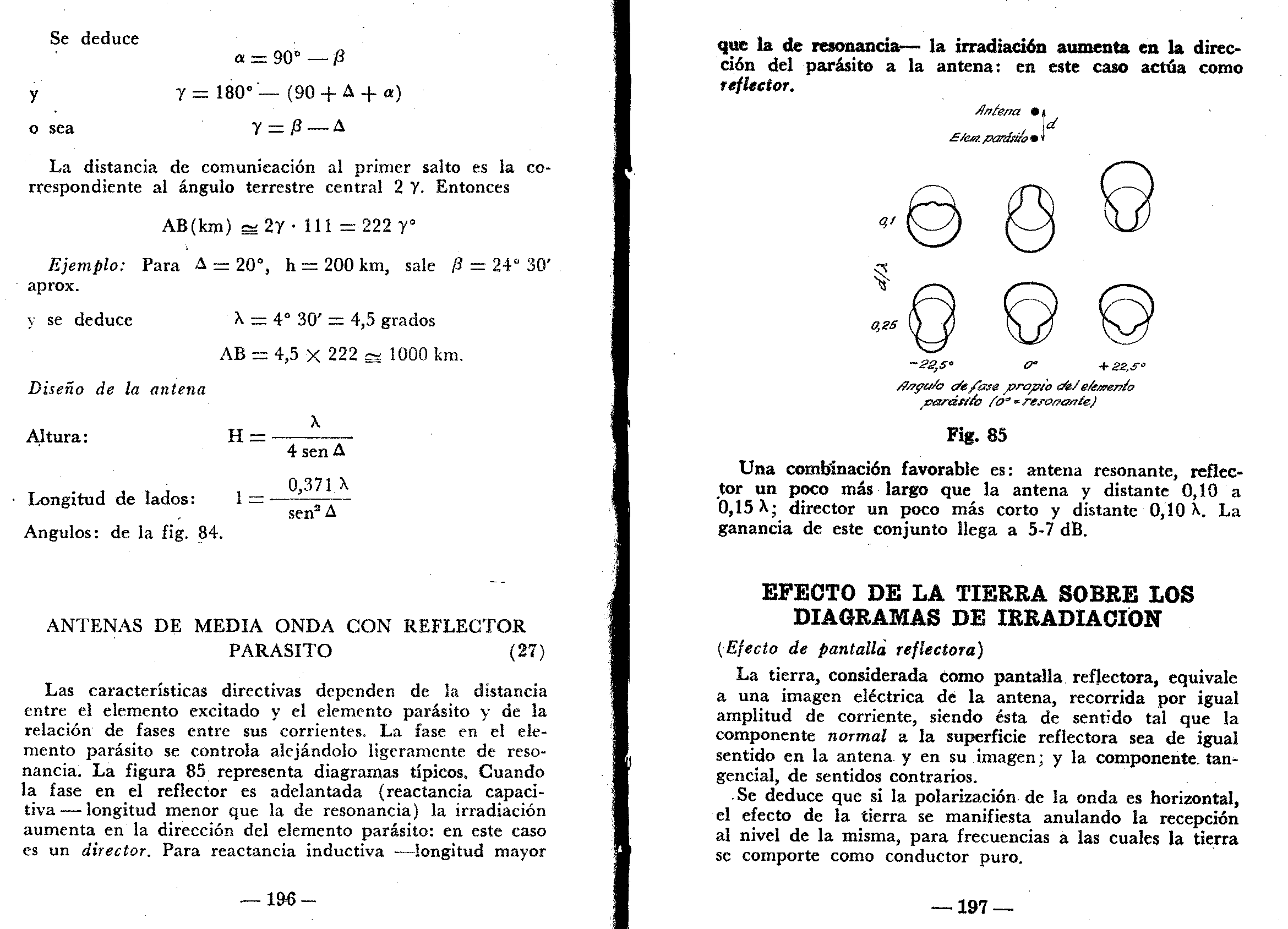

-196- -197-

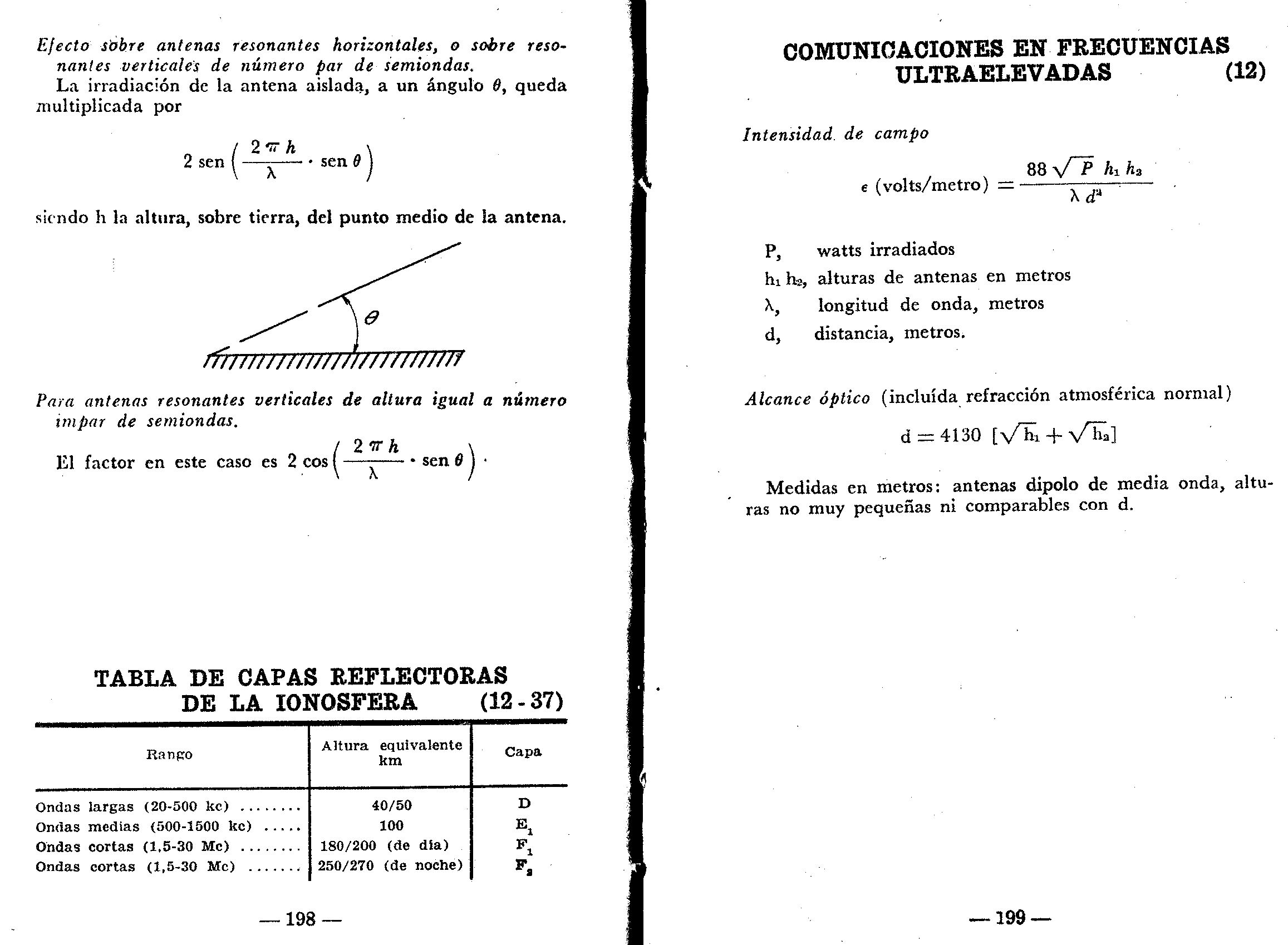

-198- -199-


-200- -201-

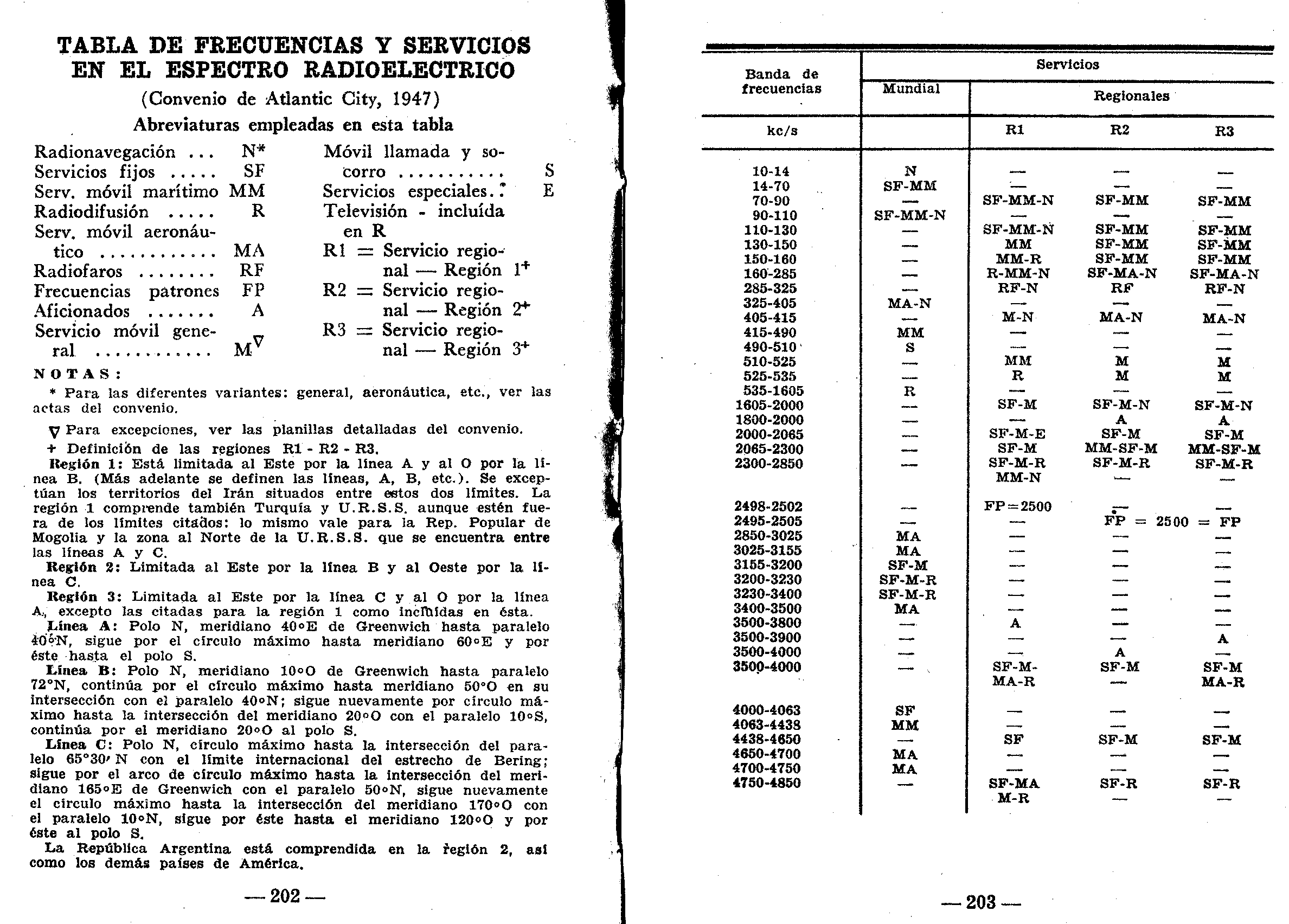

-202- -203-

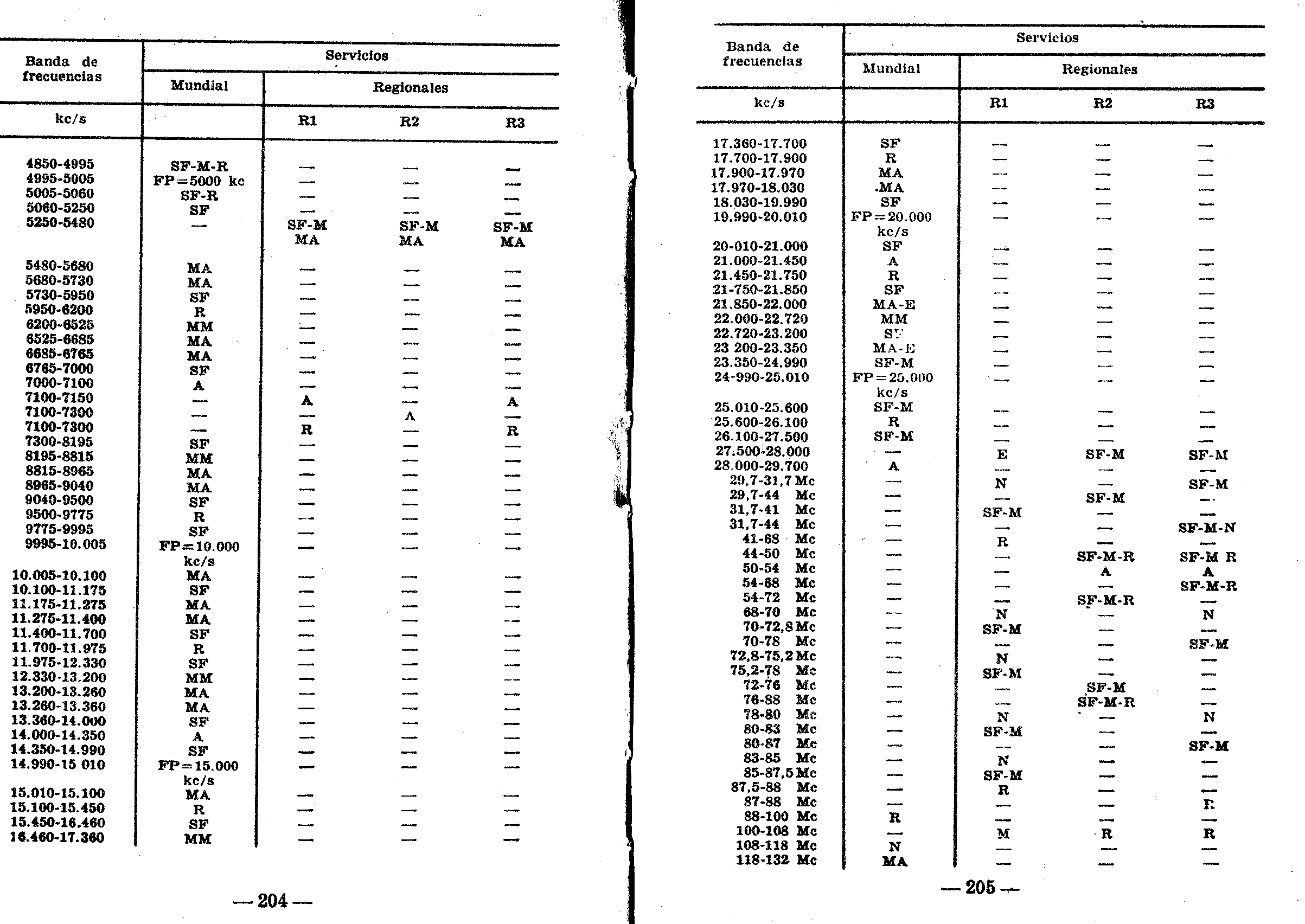

-204- -205-

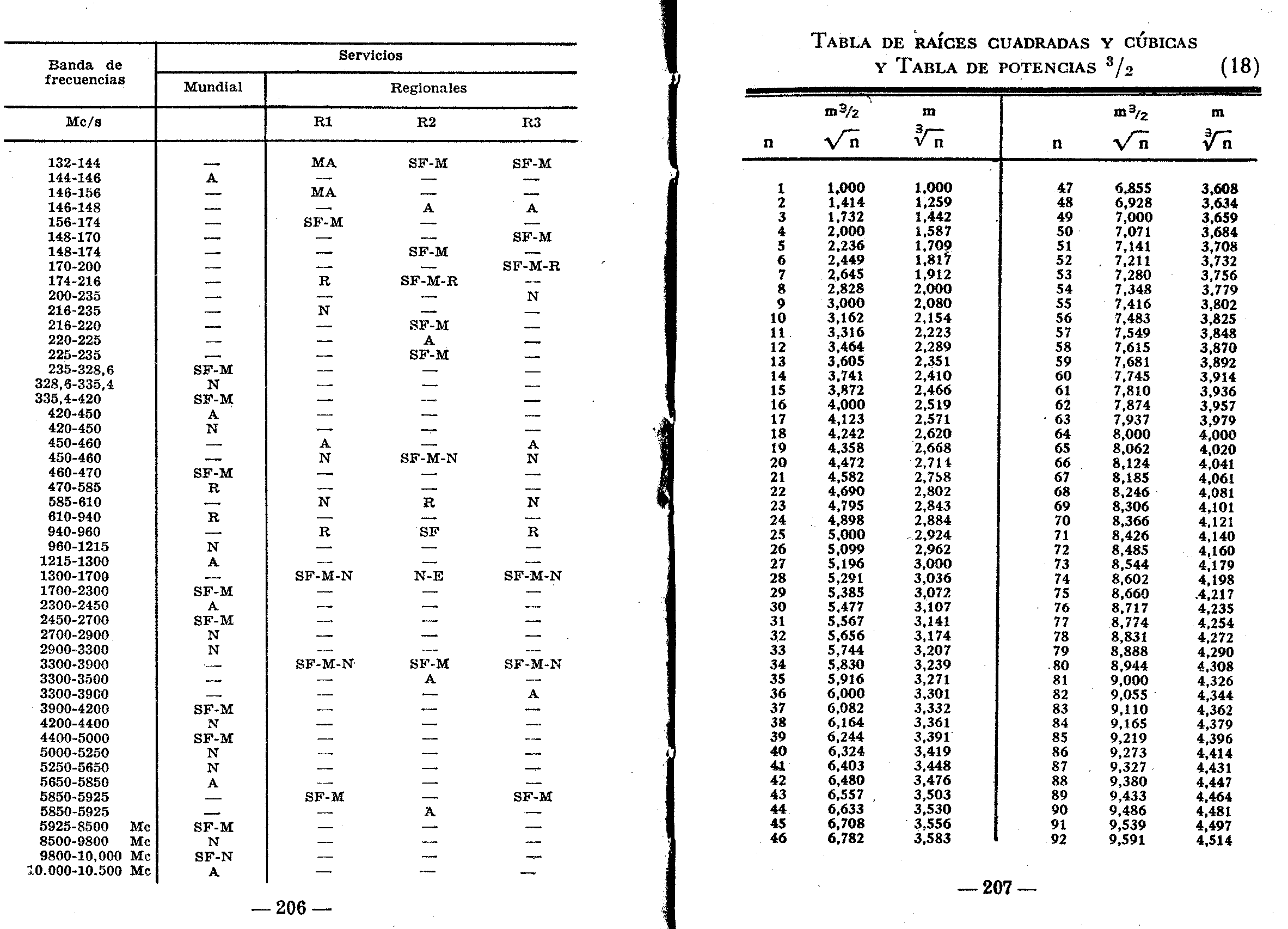

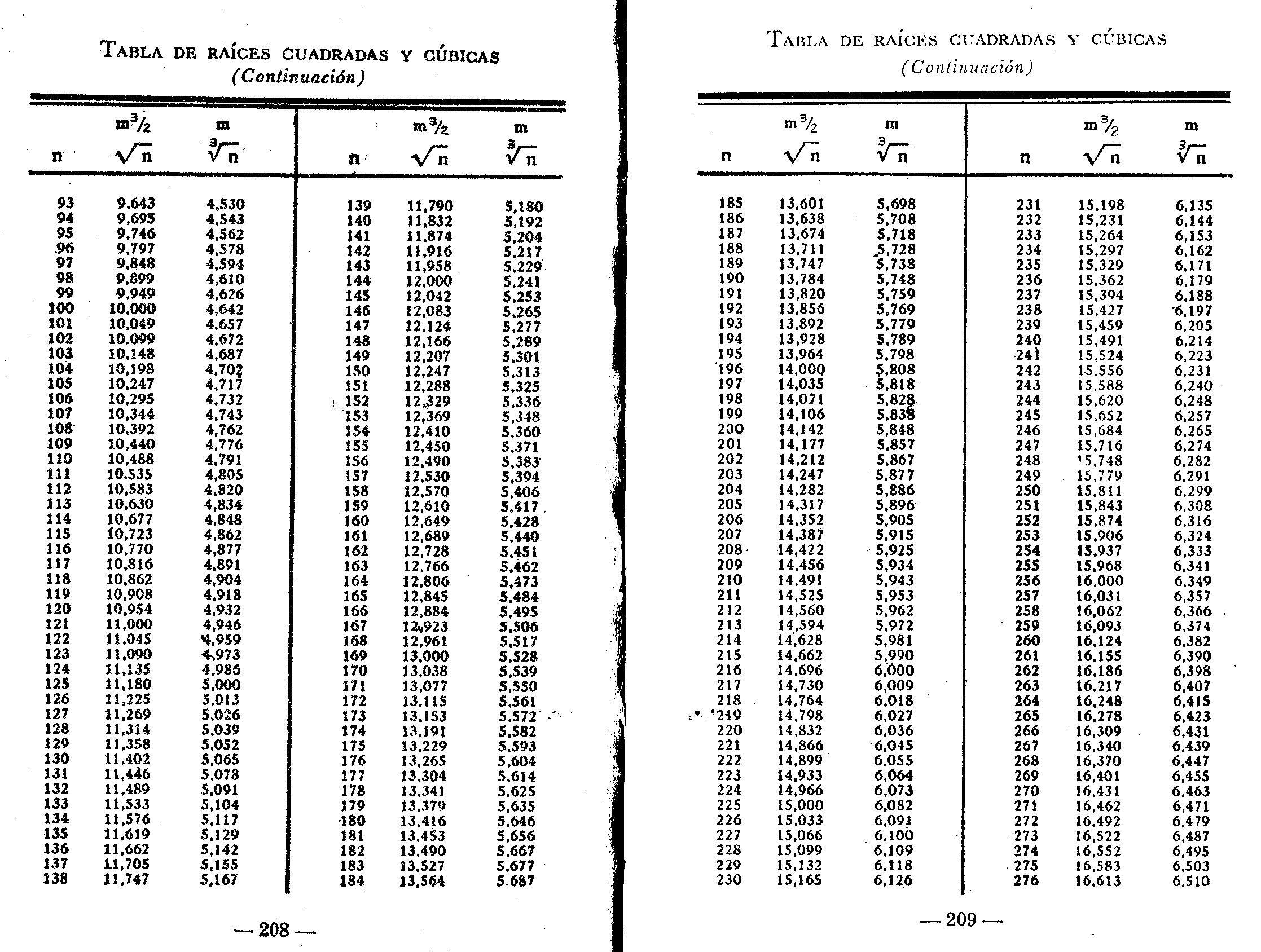

-206- -207-


-208- -209-


-210- -211-

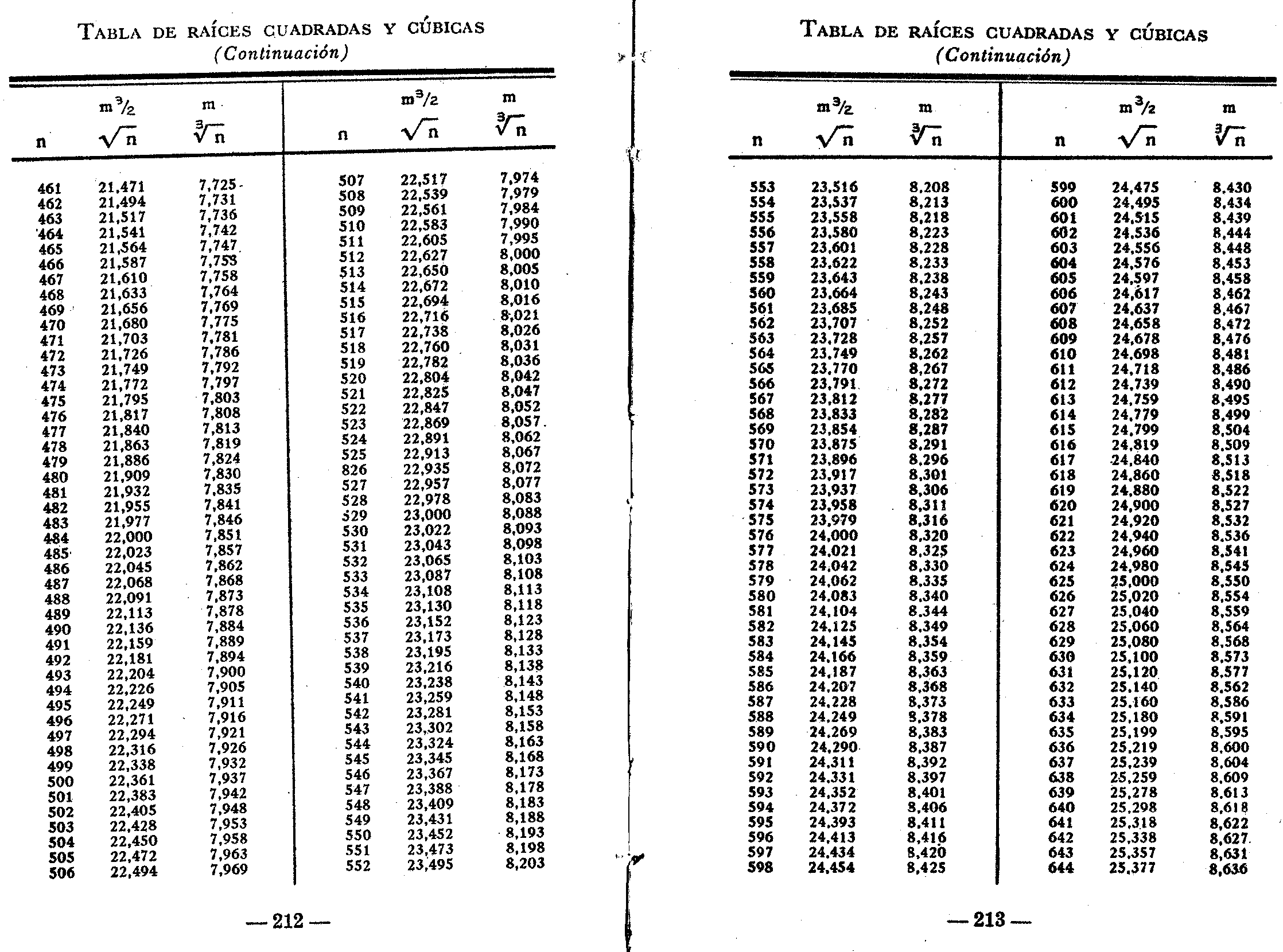

-212- -213-

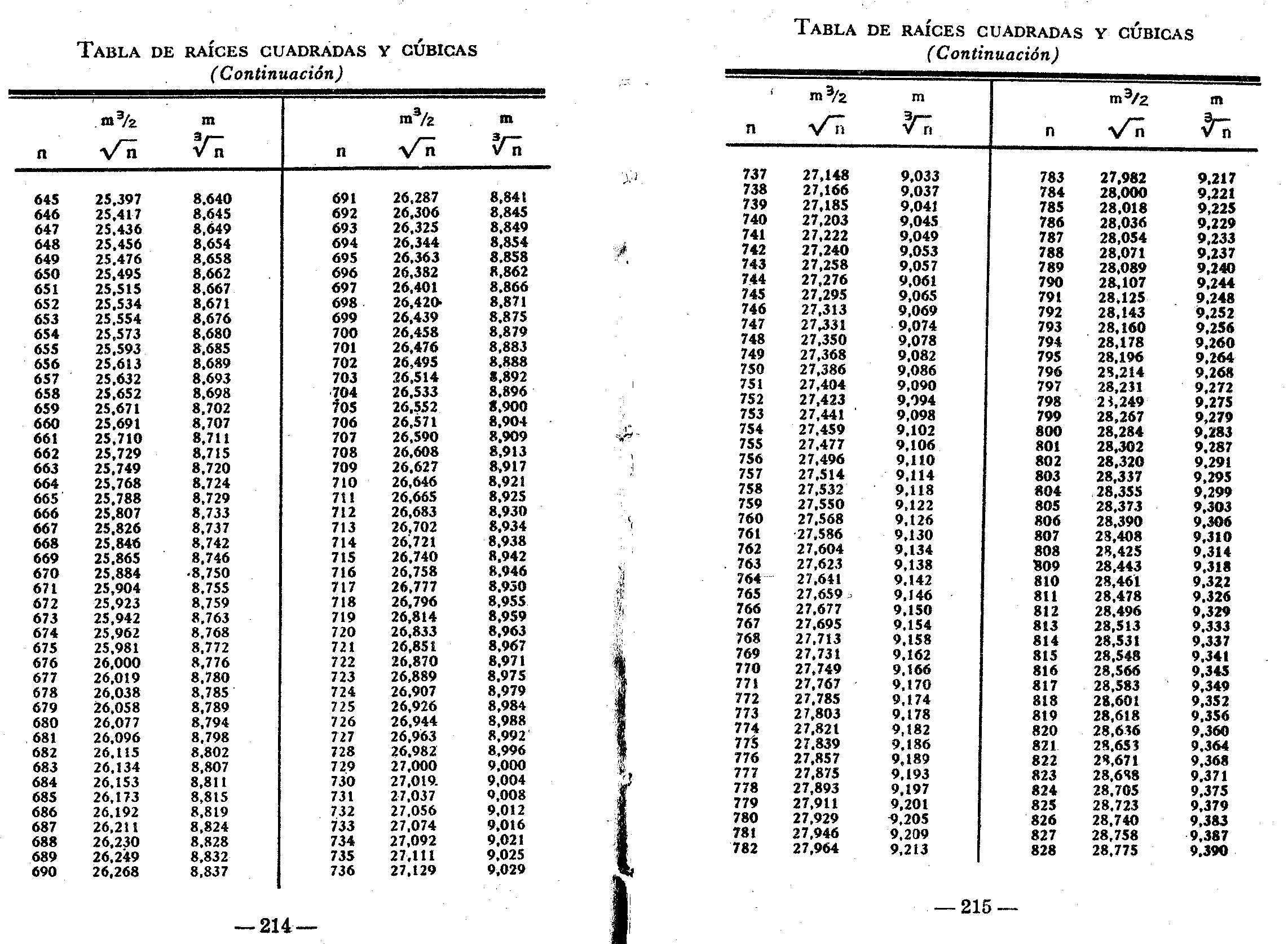

-214- -215-

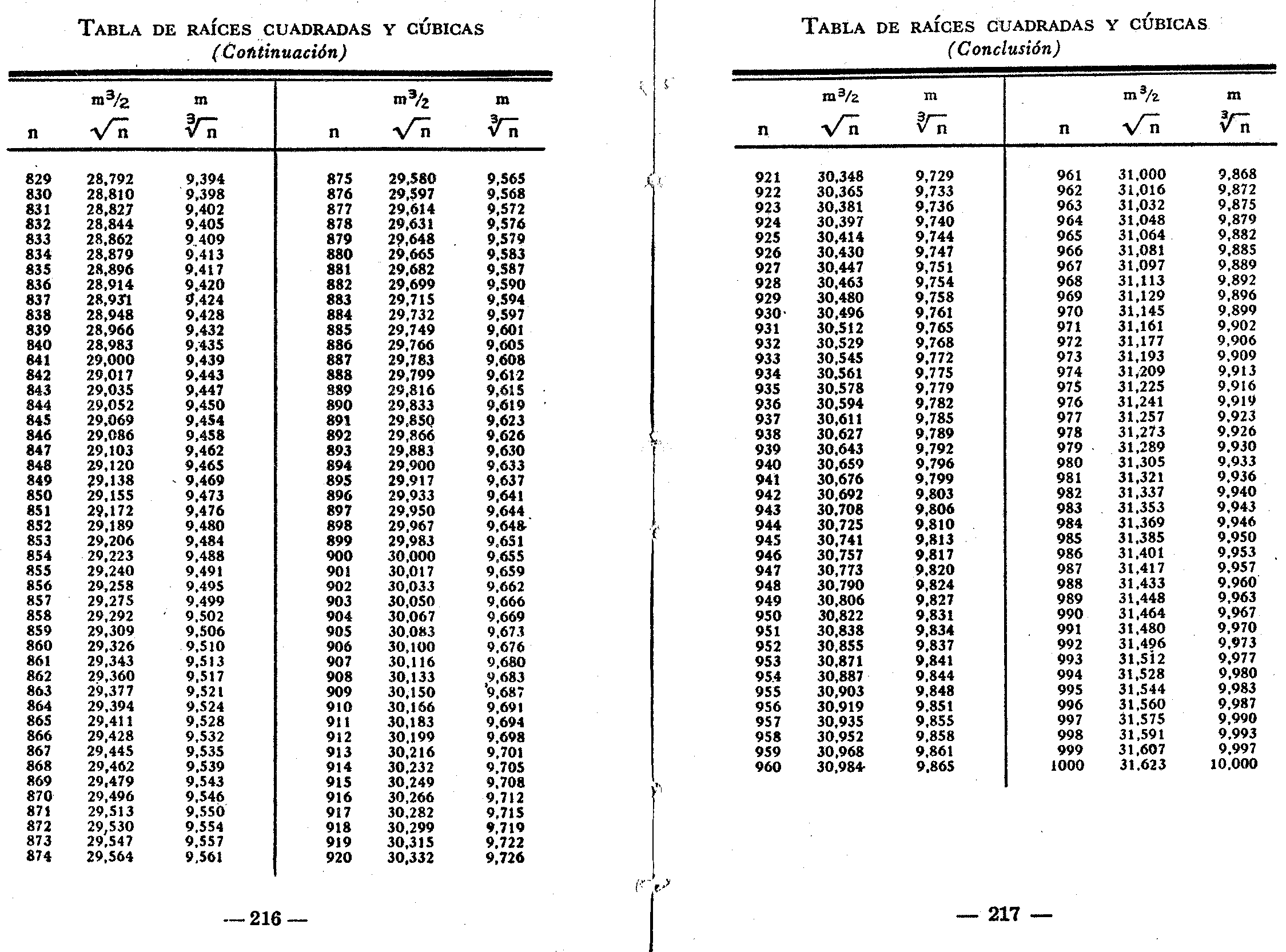

-216- -217-


-218- -219-


-220-


-221-


-222- -223-

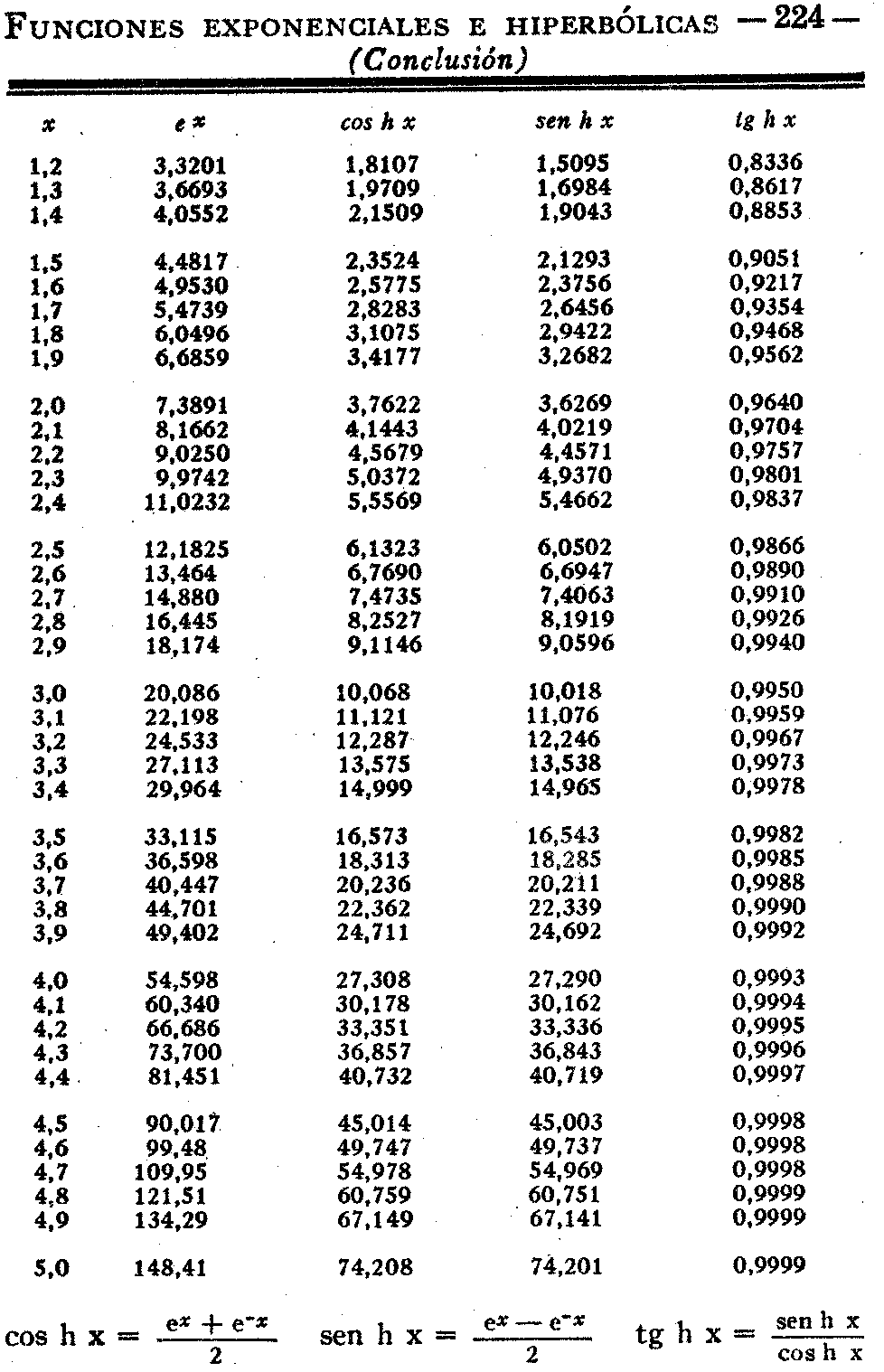

-224-

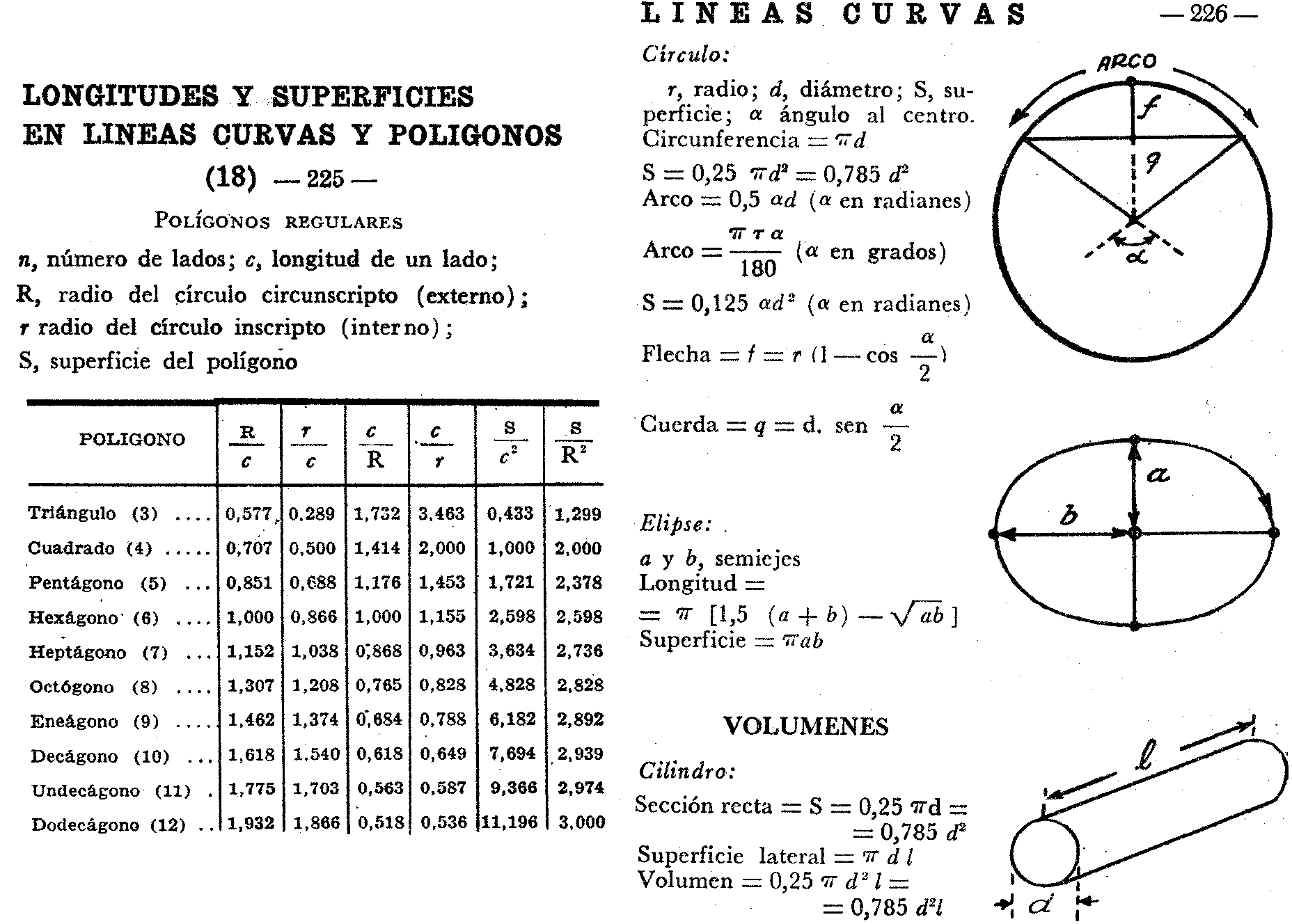

-225- -226-

REFERENCIAS BIBLIOGRAFICAS PRINCIPALES
(1) ARRL. - Radio Amateur's Handbook.
(2) Bétrancourt. - L'emploi des unités dans la practique des calculs.
(3) Bureau of Standards. - Circular 74.
(4) Crescini. - Elettroacustica.
(5) Curchod.- Memento d' Electrotechnique.
(6) Curchod.- Problemes d' Electrotechnique.
(7) Electronics. - Agosto 1945.
(7a) Electronics. - U. R. Furst. Marzo 1944.
(8) Everitt. - Communication Engineering.
(9) Communications.- W. L Everitt. Sept.-Oct. 1938.
(10) Electrical Communication. - J. C. Chaston. Julio 1936.
(10a) Electrical Communication. - Mc Pherson. Abril-Julio 1938.
(11) Journ. of the Inát. Electrical Engineers. - E. B. Moullin. Mayo 1936.
(12) Federal Teleph. and Telegr. Co. - Reference Data for Radio Engineers.
(13) Henney. - Radio Engineering Handbook.
(14) Hund. - High Frequency Measurements.
(15) Hund. - Phenomena in High Frequency Systems.
(16) Knowlton. - Standard Handbook for Electrical Engineers.
(17) Levasseur.- Electrochimie et Electrométallurgie.
(18) L'Hospitalier.- Formulaire de L'Electricien et du Mécanicien.
(19) Morecroft. - Principles of Radio Communication.
(20) Proc. of the Institute of Radio Engineers.- Aiken. Febr.-Jun. 1937.
(21) Proc. of the Institute of Radio Engineers. -Brown. Abril 1945.
(22) Proc. of the Institute of Radio Engineers. - Glinski. Junio 1945.
(23) Proc. of the Institute of Radio Engineers. - Carter. Oct. 1931 Jun. 1932.
(24) Prince Vogdes. - Principies of Mercury Arc Rectifiers.
(25) R. C. A. - Manual de válvulas transmisoras.
(26) Siemens Schuckert. - Catálogo de motores eléctricos.
(27) Terman. - Radio Engineer's Handbook.
(28) Brown. - Proc, of the Insticute of Radio Engineers. Abril 1945.
(29) Klingenberg. - Formulario del técnico mecánico. Ed. Labor.
(30) Medhurst. - Wireless Engineer. Febr..Marzo 1947.
(31) Television Engineering. - Junio 1950.
(32) Da Cola. - Electronics. Febrero 1942.
(33) Packard. - Relay Engineering 1945.
(34) Electrical Manufacturing. - Sept. 1947.

Establecimiento Gráfico CARLOS FIORANI - DIEGO POMBO 948, SAN MARTÍN (Bs. Aires)
