ALC ja ylimodulaatio ja splatter

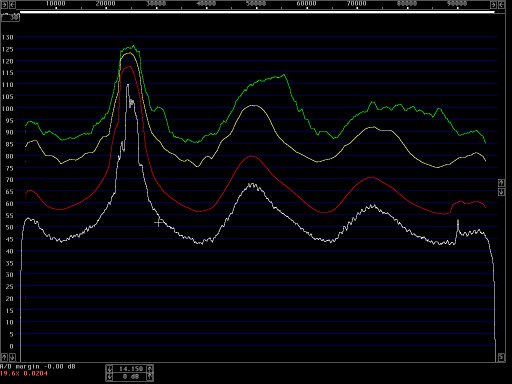

Kun FT-1000D mikkiin sanotaan: "aaaaaaaaaa" ALC 100% ja puheprosessori päällä, huomaa tämä tuottaa ylimodulaatiota ja splatteria. Lähetys leviää bändille, (kuvassa kuin joulukuusi)

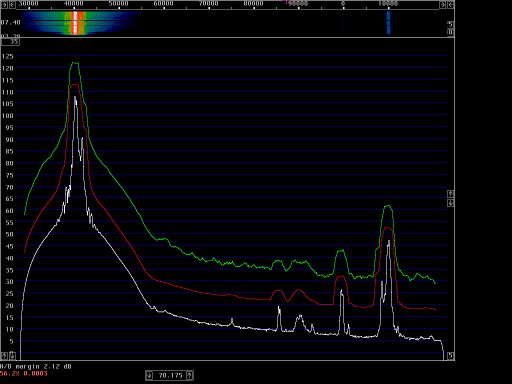

Kun FT-1000D mikkiin sanotaan: "aaaaaaaaaa" ALC alle 100% (noin 75-95%) ja puheprosessori ei ole päällä. Ihanteellinen tilanne. Tämä lähete ei tuota splatteria eikä ylimodulaatiota.
ALC = Automatic Level Control, automaattinen tasonsäätö.
ALC:n elektroniikka on tarkoittu estämään ylimodulaatiota. Kun ALC mittari lähestyy 100%, alkaa rigin automatiikka toimia voimakkaasti ja samalla syntyy 100% varmuudella splatteria joka kuuluu rätinänä tai ritinänä pitkin bändiä ja voi levittää harmoonisia muillekin bändeille. Tämä on erittäin yleistä ja haitallista. Ole sinä esimerkkinä muille ja säädä ALC taso alle 100%:iin. Puheprosessorin käyttö on yleensä vain pahasta (ei aina). Kun ALC on säädetty reilusti alle 100%:iin, puheprosessori voi joissain radiomalleissa parantaa ääntä, mutta yleensä aina äänen dynamiikka ja luettavuus vain huononee.
Säädä Mic gain näin... ALC taso: 1. Ota puheprosessori pois päältä.Kuvassa Mic gain säädetty VÄÄRIN. ALC on jopa yli 100% ÄLÄ lähetä tällä tavalla.
Säädä Mic gain:ia niin että neula pysyy AINA ALC mittarin kuvan sinisellä alueella.
Jos haluat todella puhtaan ja häiriöttömän lähetteen, säädä ALC maksiminäyttämä 30...60%:iin.
Alla linkkejä SM5BSZ:n erittäin asiallisille sivuille, joilta löytyy useita eri rigimalleja, ehkä omasikin. Kuvia oskilloskooppikäyristä, teknisiä tietoja radioiden vastaanoton ja erityisesti lähetyksen suodattimien tasosta. Tämä asia ei ole pelkästään ALC:n säädön osalta selvä. Radioissa on erilaiset vastaanoton kaistanleveyden selektiivisyydet, samoin lähetyksen vaimennustasot. Niille sinä et voi mitään, mutta ALC:n säädöille voit (mic gain).
SM5BSZ - säädä ALC oikein ja Transmitter Testing DUBUS 2/2004
IC706MKIIG in CW mode
IC706MKIIG in SSB mode
FT817 in SSB mode
TM255E in SSB mode (average power only)
FT100 in SSB mode (average power only)
FT-897
FT-1000D
IC-706MKIIG
TS-450S
TS-2000
SM 5 BSZ - Dynamic range of amateur transceivers.
144 MHz
IC-20214 MHz
FT-897
FT-1000D
IC-706MKIIG
TS-450S
TS-2000
SM 5 BSZ - Dynamic range measurements at the RS-03 meeting.
IC706MKIIG
IC706MKIIG, silent
FT897, 100W
FT897, 5W
FT897, ptt on/off
TS450S, processor on
TS450S, processor off
TS450S, silent
TS2000
TS2000, silent
SM 5 BSZ - Dynamic range measurements in Borlänge April 2004
DX70TH 14 MHz
DX77 14 MHz
FT1000 MPMV 14 MHz
FT817 14 MHz
IC718 14 MHz
IC756 PROII 14 MHz
IC7800 14 MHz
TS50 14 MHz
TS711E 144 MHz
SM 5 BSZ - Dynamic range measurements at the RS-05 meeting.
IC-746 IC-275H Qrolle IC-275H
VX150
VX2R
SM 5 BSZ - Dynamic range measurements in Handen April 2007
Orion2 (14 MHz)
IC7000 (14 MHz)
IC7000 (144 MHz)
Tässä huippu radio etenkin kuuntelussa Elecraft (r) Hands-On K2 ja K3 Ham Radio
Tässä vastaanotto radiotesti katso esim. arvoja Ip3 (dBm) elecraft K2 HF Tranceiver Performance Numbers
K3 (ARRL)
K2
Ten-Tec Orion II
FTdx9000D
IC-7800
Flex SDR-5000
Ten-Tec Omni6+
Ten-Tec OMNI VII
FT-1000MP
IC-756PRO III
IC-756PRO II
IC-756PRO
IC-746PRO
TS-870
TS-930
Ten Tec Argo V
Model 516
Ten-Tec Jupiter
Ten-Tec Scout
Ten Tec Pegasus
TS-50
FT-100
FT-817
FT-897
IC-703
IC-706MKIIG
Kachina 505DSP
Patcom PC-1600A
SGC-2020
Muita vastaanotto testejä
Receiver Test Data ja Hans Remeeus PA1HR - QST Product Review
