PSK31 Lähetys tarkista ALC taso
"Korostettakoon, että PSK31:n
modulaatiosyvyyden säätäminen on erittäin tarkkaa puuhaa,
koska
sillä on erittäin helppo ylimoduloida. Ylimodulointi aiheuttaa
signaaliin harmonisia särökomponentteja
sekä muita roiskahduksenomaisia (splatter) häiriöelementtejä.
Modulaatiosyvyyden säätämiseen on olemassa useita eri
menetelmiä. Tehomittarin seuraaminen on
käypä tapa. Sopiva modulaatiosyvyys löytyy suurin piirtein sen
audiotason alapuolelta, jossa audion
lisäys ei enää lisää lähtötehoa. Kun kyseinen
saturaatiopiste on saavutettu, pudota siis siitä
audiotasoa vielä jonkin verran alaspäin. Mikäli
audiotaso säädetään saturaatiopisteen tasolle tai
jopa sen yli ollaan ns. epälineaarisella alueelle ja
säröytymistä alkaa tapahtua.
Keinokuorman käyttäminen ensikokeiluissa on suotavaa. ALC:n
(Automatic Level Control)
seuraaminen on myöskin hyödyllistä. Kokemukseni mukaan muutama
prosentti ALC- näytössä on
riittävä modulaation taso."
lähde: Tärkeää säädä Audiotaso oikein (ALC näyttää vain muutamia prosentteja)
Käytä vain 10...25 W tehoa. PSK31 kulkee todella pienellä teholla verrattuna SSB:hen, sinun ei tarvitse käyttää enempää tehoa eikä se ole radiollekaan terveellistä (jatkuva kantoaalto).
Alla kuvassa on ylimodulaatiolähete, tämä lähetys peittää alleen monta asemaa ja häiritsee muita todella paljon.
Säädä oma modulaatio rigin ALC mittaria apuna käyttäen, niin että ALC näyttää VAIN 2-10%.
Toinen hyvä tapa
on säätää PSK audio:
- säädä rigin TX teho 25W
- lähetä PSK ohjelmalla, niin että et lähetä mitään
tekstiä
- nosta/laske ... säädä audiotasoa lähetyksen aikana niin
että ALC mittari on 0 (nolla) mittari ei siis näytä mitään (nosta audiota ja saat ALC
nousemaan ... laske audio tasoa kunnes ALC on justiinsa nolla, ei
siis liian alas eikä liian ylös)
Kun testaa lähetystä tekstin kanssa ALC näyttää hyvin vähän nousevan (noin 0-10%)
Lähde: Station Setup Checklist
PSK31 Digivastaanotto
Muuten digi-modeja voit vastaanottaan ilman mitään erikoista systeemiä. Kytke rigin korvakuuloke tai kaiutin ulostulosta kaapeli äänikortin linja in (line-in) pistokkeeseen (tällä systeemillä vain vastaanottoa). Ohjelmasta valitse "demo rigi" ja äänikortin sisään- linja ja mikseristä äänentason säätö.
Asenna digi-systeemi ja kaikkiin samat oikeat asetukset --> porttit, CAT rate nopeus bps, mahdollinen DTR ja RTS) myös (rigi, pc laitehallinta, Router, digi-ohjelma, huom. kaikkiin samat asetukset). Nyt joudut lukemaan Digi-laitteen manuaalia.
Käytä Digital Master 780 ohjelmaa DM780 digimodeille.
Kokeile aluksi keinokuormaan digi-systeemin, makrojen ja ALC:n toimintaa pienellä 5 W teholla.
Tarkista SWR, tunaa, rigi joutuu tosi koville jos SWR on liian suuri.
Tarkista ALC taso, se on tärkeintä. Kun vaihdat bandiä, antennia tai taajuutta, tarkista ALC taso. ALC taso muuttuu jo kun siirryt vesiputosnäytön alueella reunasta reunaan.
Helpoiten pääset alkuun kun vastaat CQ:hun. Näytön "kovin asema" on punaisin ja se antaa rigisi S-lukeman.
Kun olet workkinut kaikki näytöllä näkyvät kovat asemat, voit aloittaa "DX kaivuutyöt". Siihen tarvitaan radio, jossa vastaanottopuolella on oikeat filtterit. Yksi 300...500 Hz filtteri riittää.
Alla esim. YF-122CN YAESU 300 Hz CW-Filter sopii -->> FT-857, FT-857D, FT-897, FT-897D, FT-2000, FT-2000D, FT-817
FT-857:aan asennus katso linkki
YAESU Uranus-Tuonti Oy FT-857, FT-817, FT-2000D
Kokeile myös RF-gainia, mutta paras tapa saada heikko signaali näkymään on laittaa AGC (AGC OFF), näin heikko signaali näkyy vaikka vieressä olisi 20db yli 9-S.
Vasta nyt saat näkyviin ne heikot DX-asemat
RSQ Digimode raportti RSQ Reporting Table
Tästä se vasta paras DX-metsästys alkaa...
Ylimodulaatiosta on syytä aina kertoa vasta-asemalle, koska se häiritsee muita, peittää alleen ne hyvät DX-asemat joita etsit, eikä se paranna luettavuutta, vaan päin vastoin huonontaa. Ehkä vasta-asema ei edes tiedä miten se häiritsee muita. Kerro asia aina ystävällisesti.
Kerro vasta-asemalle vaikka näin:
Hello FRD
FYI FYI QOF 1 QOF 1
your signal RSQ 591 is LITTLE overdriven, set audio LEVEL down.
your signal fills up the whole band.
use RIG ALC level 0-10%
set audio level down
I wait if you want to test
Odota vasta-asemaa hetki, kun hän lukee... ja säätää.. jos ymmärtää.
Jos lähetys on
vielä liian leveä, kerro vielä:
set more audio level down.. I wait..
Anna OK raportti vasta kun lähetys on OK.
Your signal is now VERY good and clear
599
100% copy QOF 3 QOF 3 this QSQ is Roger
TNX and 73
Jos vasta-asema ei ymmärrä tai ei tee
muutoksia kerro:
QRT QRT QOF1 Stop TX your signal is overdriven.
eQSL kortit lähtee "käden käänteessä" ilman mitään erikoisia kirjoitelmia, paina nappia ja eSQL kortti lähtee heti.
ZS6AYE QSO 19.2.2009
PSK31 USB keskitaajuuksia
1.838
3.580
7.035
14.070
18.100
21.070
24.915-24.925
28.120
Hellschreiber (FELD HELL) activity http://feldhellclub.org/
http://www.projectsandparts.com/hell/
1805-1810 KHz
1837-1839 KHz
3582-3589 KHZ
7030-7040 KHz
7067-7069 KHz
7074-7078 KHz
10135-10145 KHz
14068 KHz
14075-14079 KHz
18101-18107 KHz
21063-21070 KHz
24920-24925 KHz
28100-28110 KHz
USB DIGI KEYER laite joka yhdistää Hamradio deluxe ohjelman ja rigin. Onnistuu lähetys ja vastaanotto.
Lue ensin asennus ohjeet sivun alareunassa Type: DIGI KEYER manual pdfFT-857 DB15-FT-MINI8 Interface cable For Yaesu's transceivers: FT-100, FT-817, FT-857, FT-897
Suomessa myy mm. TINITRO

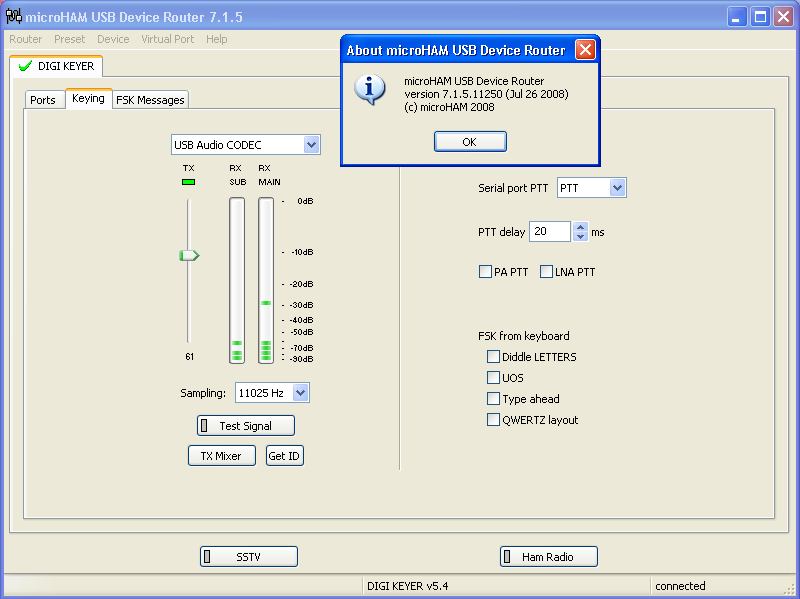

old Windows XP support urouter_release_08_06_04.exe 8.4.6 versioOH7FES main site
