  • NEWGEN. RTL2832 SDR 25 Mhz - 1760 Mhz


    toimii Asus Windows 10 laptop pc:ssa erittäin hyvin 3 Mhz - 1.7 Ghz UHF VHF ja HF ja
    ubuntu 18.04.2 LST 64 bit pöytäkoneessa
    All Modes eli toimii kaikilla modeilla
    RTL2832U - RTL2838U - R820T2

    OH7FES SDR net site WebSDR

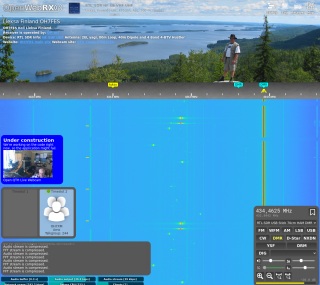

    OH7FES OpenWebRX HF VHF UHF

    OpenWebRX ja WebSDR on QRV eli TOIMII

    WebSDR info site

    Asus E402N Windows 10 laptop

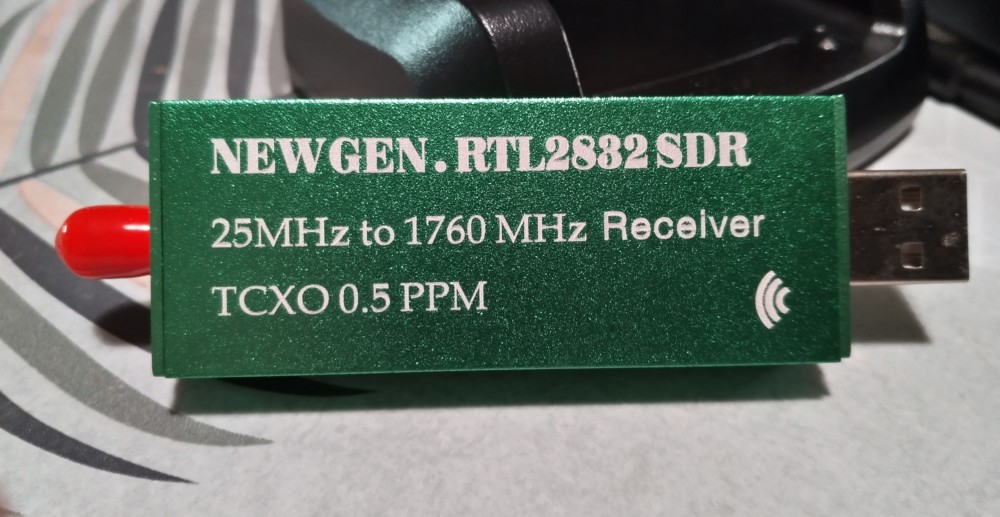

    NEWGEN. TRL2832 SDR 25 Mhz - 1760 Mhz USB tikkuradio CB VHF ja UHF


    Generic RTL2832U OEM R820T HF CB VHF UHF


    RTL-SDR USB Controller
    Samat asetukset kaikilla USB Dongle RTL2832 piireillä joissa on HF ominaisuus.

    DVB-T RTL FM DAB SDR TCXO RTL2832U R820T2


    Toinen sininen tikku

    RTL SDR radiovastaanotin, jossa on
    - RTL2838U ADC-siru,
    - R820T2-viritin,
    - 1PPM TCXO,
    - SMA-N liitin.
    - Viritettävä 500 kHz - 1,7 GHz kaistanleveydellä jopa 3,2 MHz (vakaa max. 2,4 MHz).
    - HF-aluetta voidaan käyttää suorassa näytteenottotilassa, mutta tässä on järkevää käyttää esivalitsinta / kaistanpäästöä tavalliseen tapaan.
    - Täydellinen käytettäväksi tietokonepohjaisena radioskannerina, jossa on ohjelmistoja, kuten SDR #, HDSDR, SDR-Radio, Linrad, GQRX tai SDR Touch Androidissa
    - (osittain avoimen lähdekoodin ohjelmisto ja ajurit eivät sisälly toimitukseen).
    - Toimii Windowsissa, macOS:ssä, Linuxissa, Androidissa ja jopa sulautetuissa Linux-tietokoneissa, kuten Raspberry Pi.
    - Tässä mallissa on useita tärkeitä parannuksia muihin malleihin verrattuna.
    - Se käyttää parannettua R820T2-viritintä, siinä on 1 PPM TCXO (2 PPM aloitussiirtymä, 1 PPM lämpötilapoikkeama), siinä on parannetut komponenttien toleranssit ja SMA N -liitin.
    - Sen mukana tulee myös ohjelmistoaktivoitu bias-tee-piiri ulkoisten laitteiden, kuten LNA:iden ja aktiivisten antennien, virransyöttöä varten (4,5 V / 50 mA).
    - Tässä mallissa on laitteisto, joka tukee "suoraa näytteenottotilaa" ja mahdollistaa virityksen 500 kHz:iin.
    - 25 MHz alipäästösuodatin on sisäänrakennettu tämän tilan optimoimiseksi. Lisäksi USB-portti on optimoitu häiriöiden suhteen paremman vastaanoton varmistamiseksi

    - USB 2
    - 0,5-1700MHZ
    - HF suora sampling
    - 25MHz LP filtteri
    - BIAS 4,5V / 50 mA
    - ESD suojattu
    - 1ppm TXCO

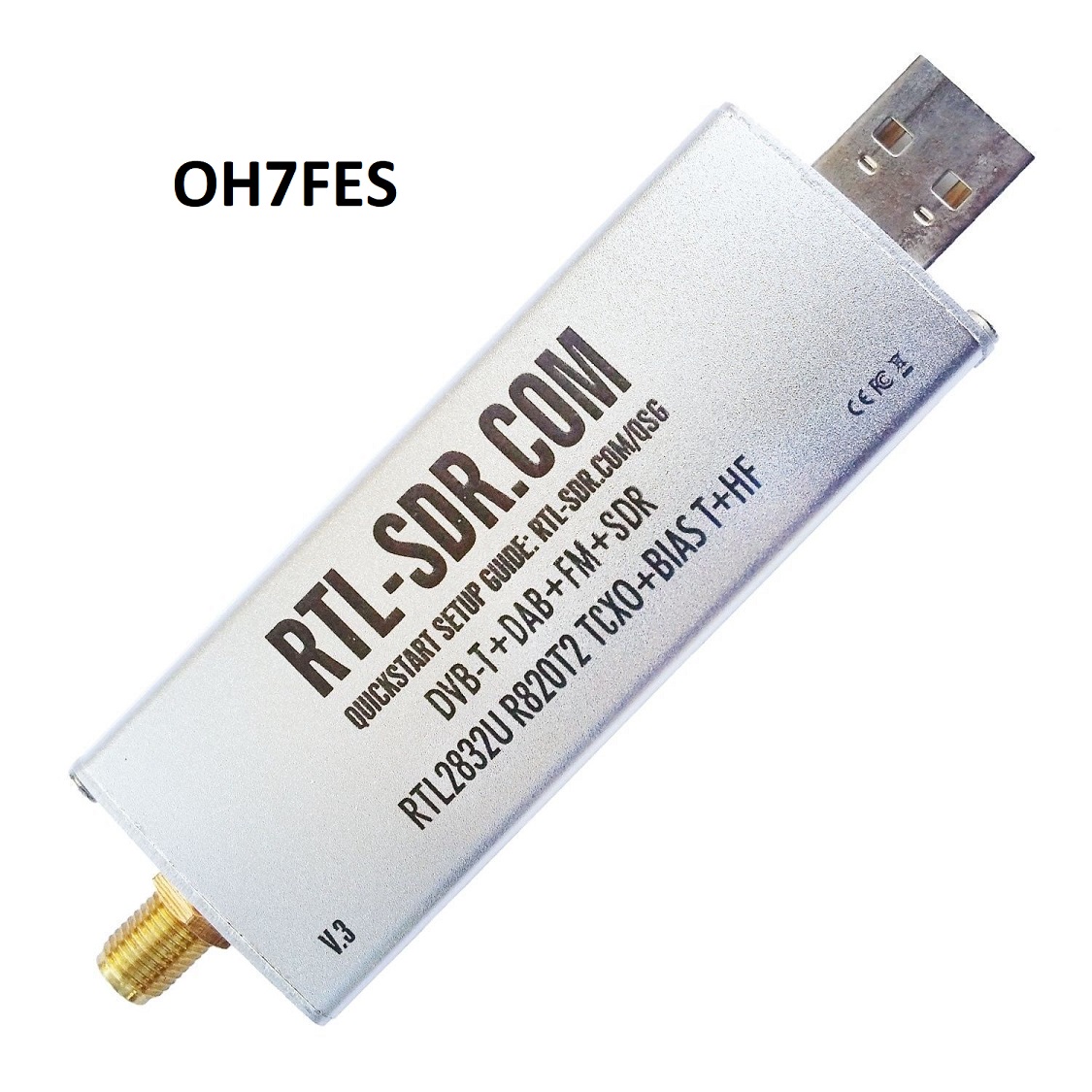

    RTL-SDR DONGLES RTL2832U V.3


    More info RTL2832U V3

    This RTL SDR unit has several improvements over generic and other brands including:
    - R820T2 tuner
    - A 1 PPM temperature compensated oscillator (TCXO)
    - HF mode via direct sampling built in (can tune down to 500 kHz unlike basic RTL-SDR's which can only go to 24 MHz)
    - SMA F connector
    - Aluminium shielded case with thermal pad for passive cooling to improve L-Band performance
    - Software activatable 4.5v bias tee circuit
    - Improved PCB design for lower noise and less spurs
    - A USB noise choke, more bypass capacitors, and built in ferrites for less PC noise
    - Improved ESD protection (additional ESD diode and extra ESD discharge paths)
    - An improved front end circuit designed for wideband use (other models still use a circuit designed for DVB-T only)
    - Several breakout pads on the PCB for advanced users
    This is an RTL-SDR software defined radio receiver with RTL2832U ADC chip, R820T2 tuner, 1PPM TCXO, SMA F connector and aluminium case with passive cooling. Tunes from 500 kHz to 1.7 GHz with up to 3.2 MHz of instantaneous bandwidth (2.4 MHz max stable, 3.2 MHz max if your application is tolerant to USB drops). (HF works in direct sampling mode - V.3 models and above only). Perfect for use as a computer based radio scanner with free software like SDR#, HDSDR, SDR-Radio, Linrad, GQRX or SDR Touch on Android. Works on Windows, MacOS, Linux, Android and even embedded Linux computers like the Raspberry Pi.

    WebSDR info site

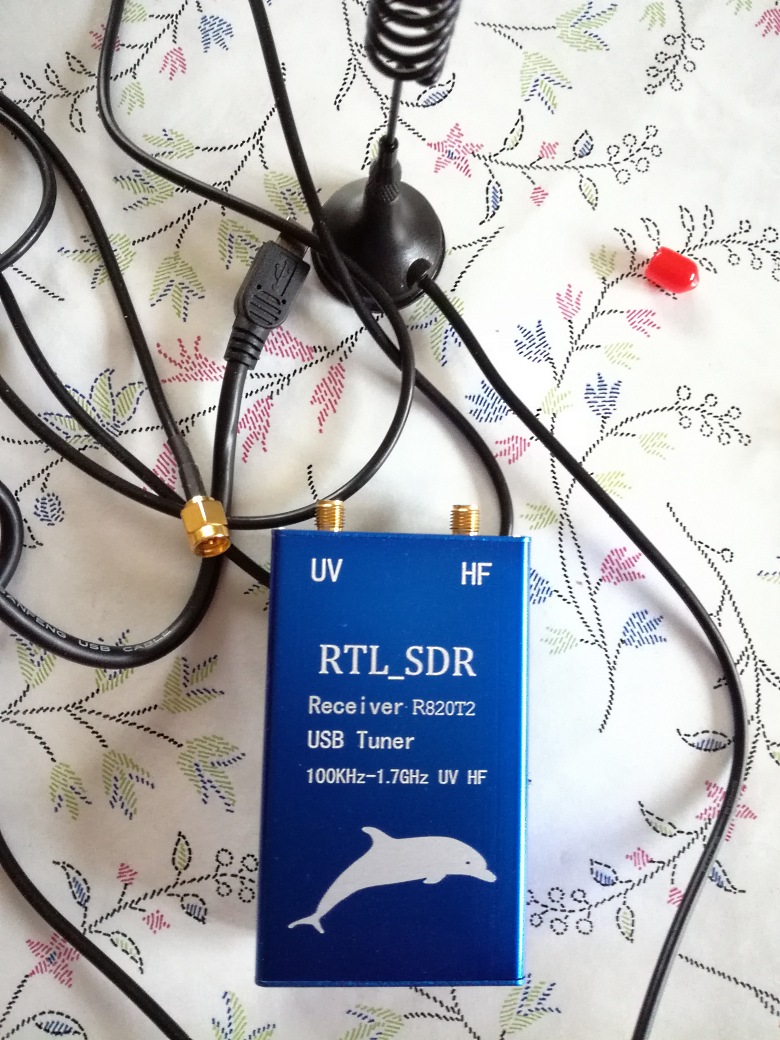

    RTL_SDR R820T2 HF ja UHF RTL2832U R820T

    100KHZ-1766MHZ / 0.1MHZ-1.7GHZ FULL-BAND TCXO ADSB UHF VHF HF FM RTL SDR USB TUNER RECEIVER, RTL2832U+R820T2 HAM RADIO, WITH A TESTING ANTENNA
    RADIODDITY
    AliExpress OOTDTY RTL2832U+R820T2
    RTL2832U+R820T2
    Excellway RTL2832U+R820T2

    Sampling mode setting setup asetus on pakko vaihtaa kun vaihdetaan HF:n ja UHF / VHF välillä.
    SDR radio on täysin mykkä HF:llä väärällä asetuksella
    Oletus eli default asetus on 24 Mhz ja siitä ylöspäin oleva asetus

    Paras asetus HF:lla on

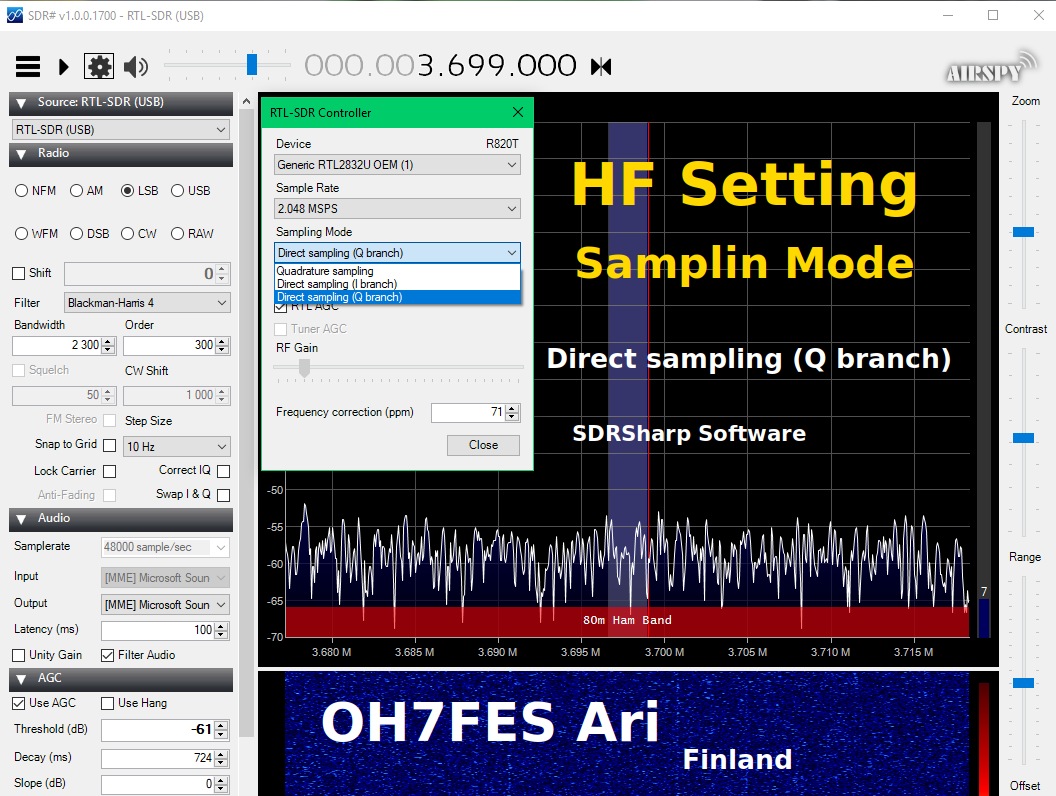

    HF 2...28 Mhz asetus pitää olla RTL-SDR Controller:
    Sampling Mode Direct sampling (Q branch)

    50 Mhz UV liitin Quadratue Sampilg ++ hyvät signaalit
    27 Mhz UV liitin Quadratue Sampilg ++ hyvät signaalit
    27 Mhz HF liitin Mode Direct sampling (Q branch) ok lähi signaalit
    24 Mhz ... 1.7 Ghz UV VHF ja UHF Quadrature sampling ++ hyvät signaalit

    Airspy SDRSharp ohjelma toimii tosi hyvin niin HF:llä kuin VHF:llä Windows 10 koneella

    Airspy SDRSharp Software Download

    SDRSharp ohjelma katso kuva Radio ja Bandwidth ja Audio Use AGC setting
    Decay (ms) on hyvä 1000-1500

    RTL-SDR Pikaopas käyttoopas

    SDR radion ajurin asennus tapahtuu vain Zadig ohjelmalla

    SDR Zadig USB drver installing

    SDR käyttoopas

    SDR Suodattimet ja Bias

    HF Sampling mode


    SDR radion USB ajurin asennus tapahtuu vain Zadig ohjelmalla

    SDR Zadig USB drver installing

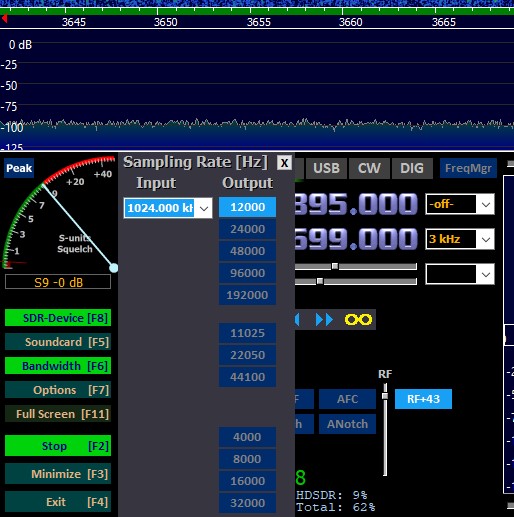

    HDSDR ohjelma kevyempi ja vaatii vähempi tietokoneen prosessoritehoa

    HDSDR ajurin asennus ohjeita pdf

    Download HDSDR Software ja asenna

    kopio dll tiedosto HDSDR kansioon

    http://hdsdr.de/ExtIO/download/ExtIO_RTL2832.dll

    kopio ExtIO_RTL2832.dll tiedosto C:\Program(x86)\HDSDR kansioon

    Avaa HDSDR ohjelma ja valitse näytöstä ExIO

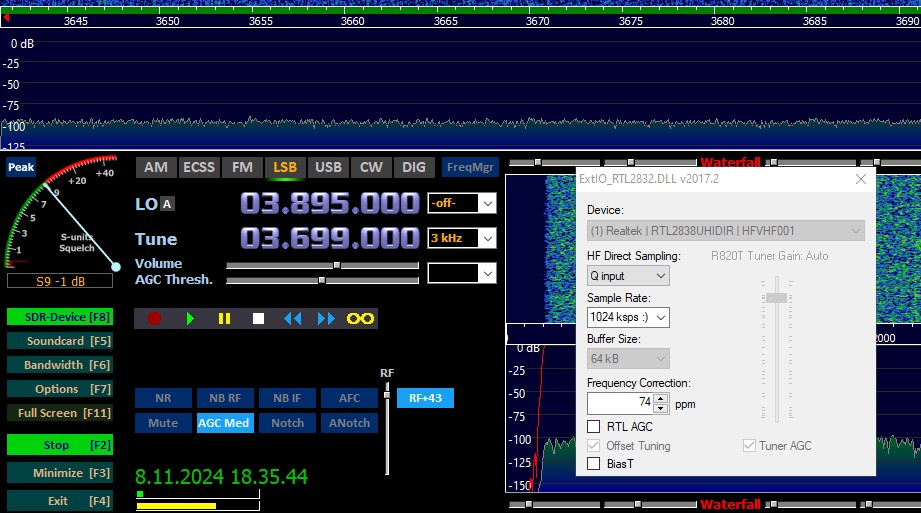

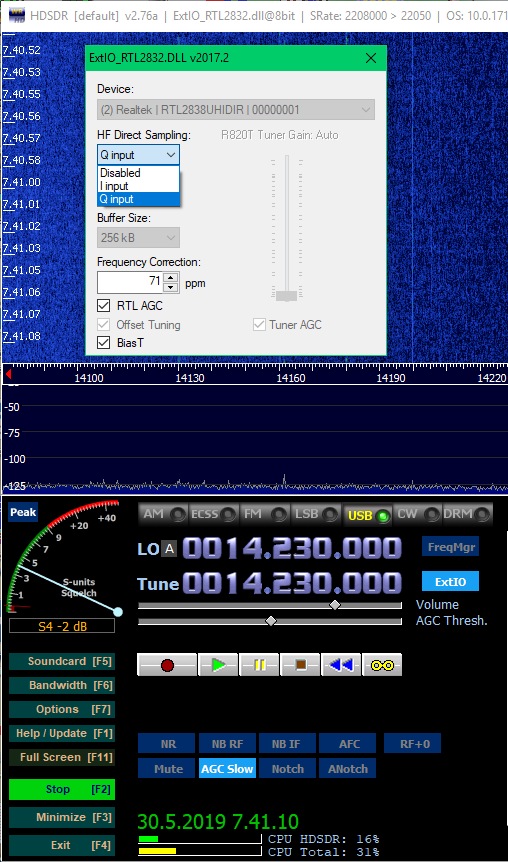

    HDSDR HF setting Direct Sampling:
    valitse Q input, RTL AGC ja Bias T
    ja sulje rastista

    Huomaa että jos koneessa on useampi USB RTL tikku Device rtl=x "x" numero lisääntyy.
    avaa terminaali ja kirjoita: rtl_test -t
    näet listauksen omista RTL laitteistasi ja jokaiselle oman Device numeron, eka on 0: Device
    toinen on 1: eli rt=1, kolmas on 2: eli rtl=2

    Jos poistat välillä RTL tikut koneesta
    Kytke USB RTL tikku aina samaan USB porttiin ja samassa järjestyksessä, näin Device numerot pysyy samoina.

    SDR Gqrx ja 64 bit ubuntu toimii 24 Mhz ylöspäin asetuksella:
    Device String:rtl=0
    ja alle 24 Mhz asetus:
    Device String:rtl=0,direct_samp=2

    Device String:rtl=0
    tai Device String:rtl=1

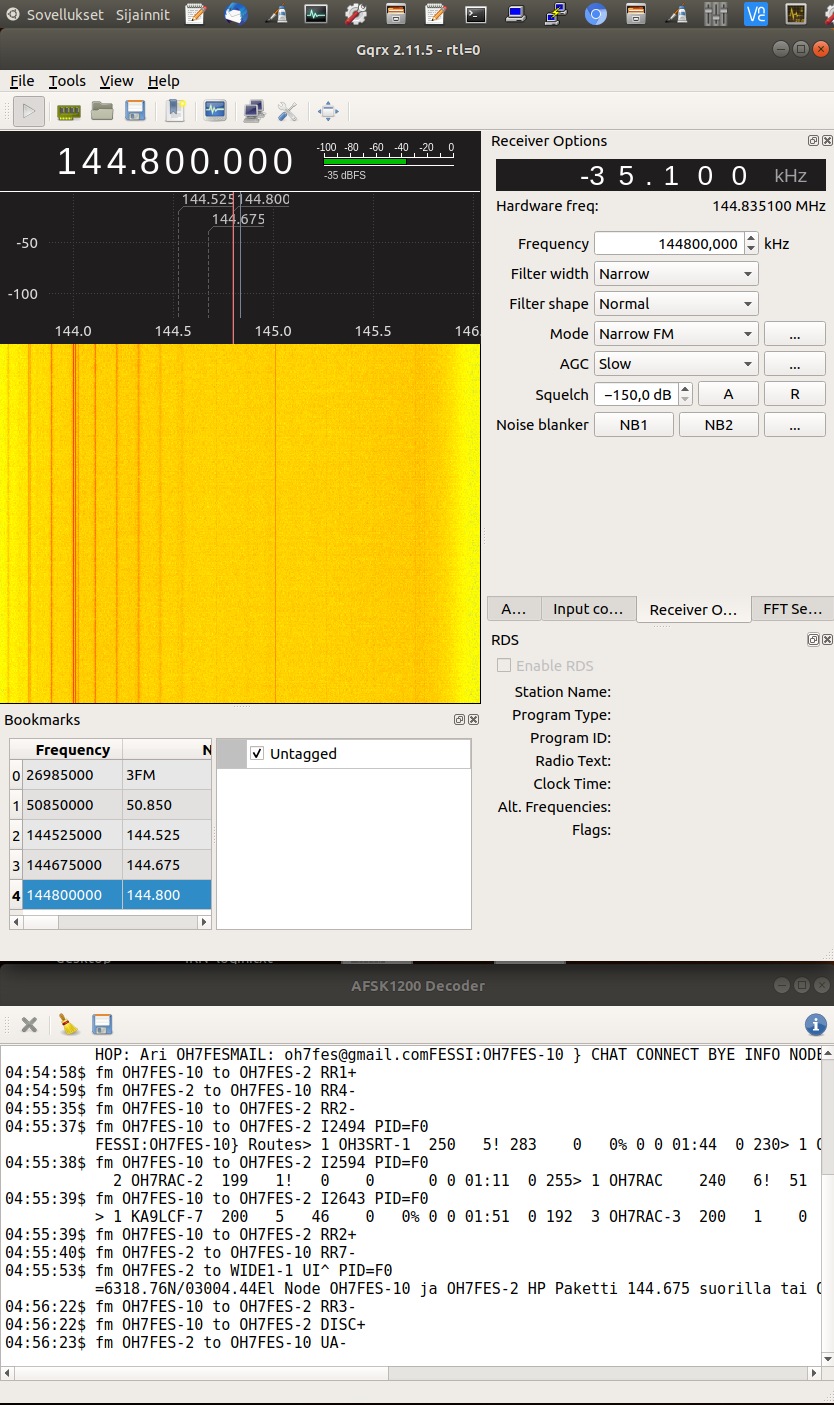

    Myös RTL SDR softaradio toimii Gqrx 2.1.15 versio ubuntu 64 bit koneessa
    SDR softaradiolla kuuluu myös APRS AFSK 1200 tekstinä liikenne

    GQRX main site

    Hyvät SDR Linux ohjeet

    RTL-SDR for Linux ubuntu ohjeet pdf

    Myös RTL SDR softaradio toimii HDSDR v2.76a versio Windows 10 koneessa
    SDR softaradiolla kuuluu myös DMR ja D-STAR radioamatööri liikenne
    rtl_test -t
    VHF mode Device String: rtl=0
    OH7FES OpenWebRX HF VHF
    HF mode Device String: rtl=0,direct_samp=2
    pitää avata pavucontrol ja sieltä Virtual_Sink eli virtuaali audio kaapeli

    asenna ubuntuun virtuaalikaapli
    pacmd load-module module-null-sink sink_name=Virtual_Sink sink_properties=device.description=Virtual_Sink

    Virtual Audio Cable in Linux Ubuntu

    pavucontrol
    gqrx

    cd dsb
    wine DSDPlus.exe

    DMR OH7FES

    D-STAR OH7FES

    SDR DMR setting setup ohjeet youtube

    pitää avata pavucontrol ja sieltä Virtual_Sink eli virtuaali audio kaapeli

    DMR Decoding digital voice

    DMR Decoding tutorial

    HDSDR info site

    SDR Support Software site

    SDR asennus ohjeita pdf

    RTL-SDR V.3 dongle HF setup site

    Airspy R820T IF bandisaatoa

    Airspy SDRSharp ohjelma toimii tosi hyvin niin HF:llä kuin VHF:llä Windows 10 koneella

    Airspy SDRSharp Software Download

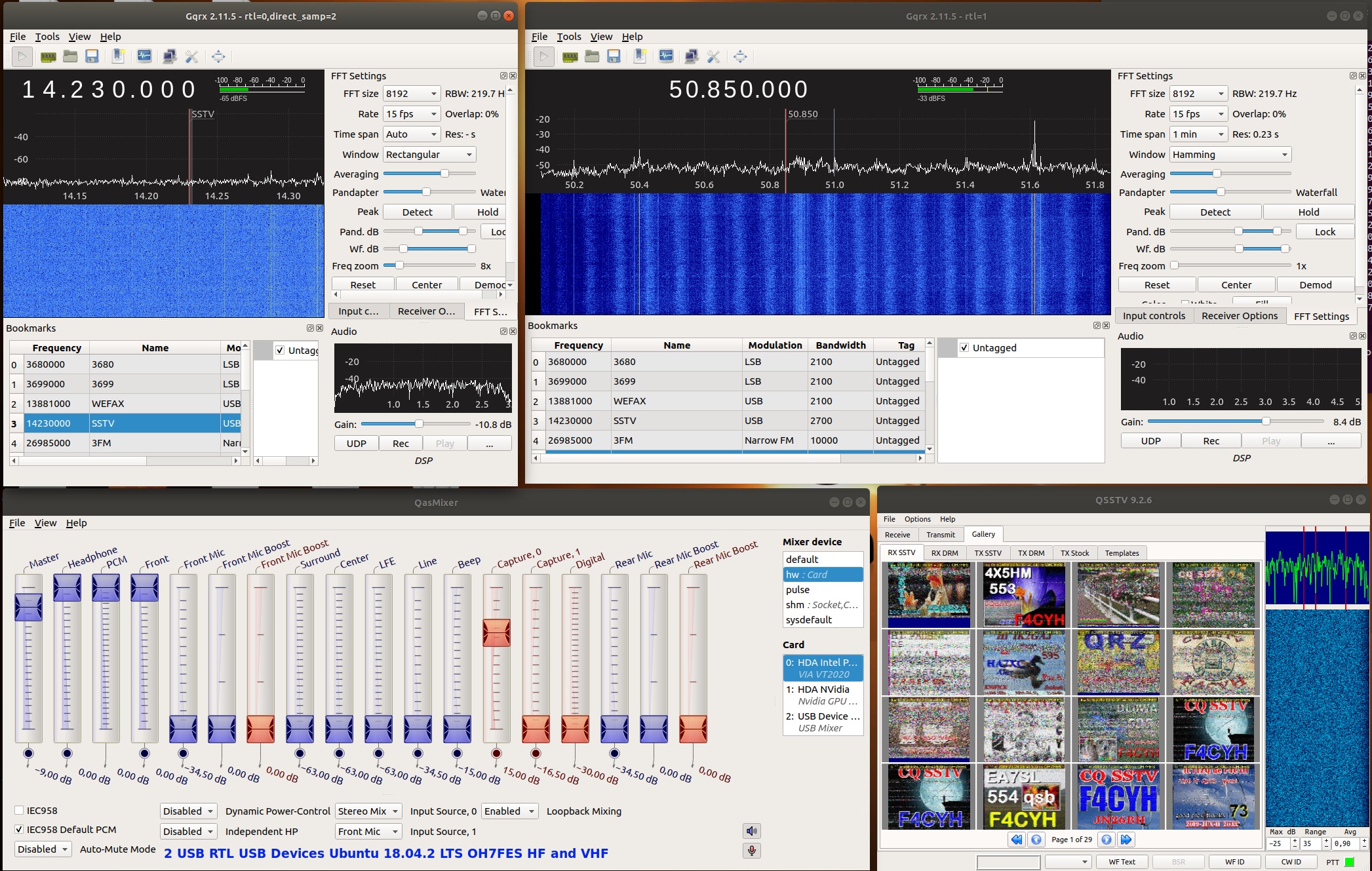

    2 kpl USB RTL 2832 SDR vastaanotinta Ubuntussa toimii samaan aikaan.
