President Jackson 2 modifikaatio
President Jackson II 400 kanavaiseksi ja tehoa 10W FM / 20 W SSB
President Jackson 2 ASC EU-mallissa on normaalisti vain ns. "Multinormit" valittavissa ilman modifiointia. Koneen saa kuitenkin helpolla modifikaatiolla 400-kanavaiseksi ja samalla nousee lähetystehot normaali 4W AM/FM/SSB -> 10W FM/AM ja 20W SSB.
Modifikaatio itsessään on helppo eikä vaadi erikoisempaa radiotekniikan tuntemusta näitä ohjeita seuraamalla. HUOM! Jos teet tämän modifikaatioon teet sen omalla vastuullasi ja tämän modifikaation jälkeen CB-puhelimesi on lainvastainen!
Tuumasta toimeen:
Modifiointi tapahtuu muuttamalla koneen sisältä "jumpperi-asetusta" Multinorm asennosta Normal asentoon ja katkaisemalla yksi hyppylanka. Avaa koneen alapuolen kuori ja paikallista jumpperi & hyppylanka kuvan mukaisesti (jumpperi vasemmassa ylänurkassa ja hyppylanka vasemmassa alanurkassa kun kone on ylösalaisin ja etupaneeli sinua kohti
Kaikista kuvista isompi versio klikkaamalla kuvaa!
Kuvassa näkyy ympyröitynä jumpperivalinta ja hyppylanka. Jumpperia siirretään vasemmalta oikealle ja hyppylanka katkaistaan tai juotetaan irti. (klikkaa kuvaa nähdäksesi täysikokoisen kuvan)
Katkaise / juota irti vasemmassa alakulmassa näkyvä valkoinen hyppylanka (noin 1,5cm pitkä valkoisella eristeellä päällystetty johto) ja siirrä jumpperi.
Tässä jumpperi alkuperäisessä Multinorm asetuksessa
Tässä jumpperi Normal asetuksessa (400 kanavaa) (klikkaa kuvaa nähdäksesi täysikokoisen kuva)
Tässä kuvassa ympyröitynä katkaistava hyppylanka. Juota tai katkaise valkoisella eristeellä päällystetty hyppylanka.
Tämän jälkeen President Jackson 2 koneesi on "RU" eli venäjän kanava-asetuksissa joka sisältää 400 kanavaa. Kanavien lisäksi tämä modifikaatio nostaa koneen lähetystehon FM/AM alueilla 4 -> 10W ja SSB alueella 4 -> 20W .. Omakohtainen kokeilu osoitti FM-tehoksi 10W, SSB-alueella sain viheltämällä mittarin nousemaan 15W lukemaan (kuvassa näkyvä mocoman mittari joka ei sisällä peak-tehonmittausta eli todellinen peak-teho voi olla korkeampi kuin 15W ja lisäksi nämä tehonmittaukset on ajettu 1:1.2 SWR olevaan Solarcon A99 antenniin joten mittaustulos ei välttämättä ole tarkka, keinokuormaa kun valitettavasti ei ollut nyt käsillä modifikaatiota tehdessä).
Jackson 2 ja Mocoma MS120 SWR-Mittari. Kuva otettu modifikaation jälkeen (tehosäädin 100W asennossa eli Watts 1 = 10 W)
Modifikaatio muuttaa myös F ja DIM näppäinten toimintatavat.
Modifikaation jälkeen puhelimessa on A-J kanava alueet. (Kanavataulukko alempana)
-Kanava-alueen vaihto: F-Näppäin ylös ja kanava-valitsemella valitaan alue A-J, kun haluttu alue on valittuna F-näppäin palautetaan OFF asentoon (A = Normaali LA-alue)
DIM Näppäimen toiminta modioinnin jälkeen: DIM Näppäimen normaali toiminta eli taustavalojen himmennys modifioinnin jälkeen toimii seuraasvasti:
- Puhelimen ollessa kiinni DIM näppäin OFF asentoon ja puhelin päälle = kirkkaat taustavalot
- Puhelimen ollessa kiinni DIM näppäin ON asentoon ja puhelin päälle = himmennetyt taustavalot
Puhelimen ollessa päällä DIM näppäin toimii "Frequency shift +10kHz" näppäimenä
- Puhelimen ollessa päällä DIM näppäin OFF asennossa = näytössä oleva kanava
- Puhelimen ollessa päällä DIM näppäin ON asennossa = näytössä näkyvä kanava +10kHz (eli esim kanava 31 = 32)
Modifikaation jälkeen myös Coarse ja Fine säädöt toimivat FM/AM modeilla ja säädöt vaikuttavat myös lähetystaajuuteen.

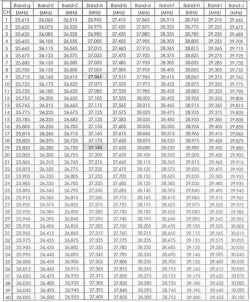

Kanavataulukko
