Mocoma 45 - Kanavamodifikaatio

Tässä ohje yläkanavien lisäämiseen Mocoma 45 LA-Puhelimeen.

Tuli tuossa hiljattain modifioitua wanha Mocoma 45 LA-puhelin. Modikaation ansiosta puhelin on nyt 22 kanavan sijaan 36 kanavainen eli sillä pääsee myös yläkanaville: Jokaista yläkanavaa ei valitettavasti käyttöön saa mutta tärkeimmät kuten 31 ja 33 joita kutsukanavina myös käytetään löytyy kyllä.

Modifiointi oli toteutukseltaan hyvin yksinkertainen. Radion yläkansi auki ja oikeassa alanurkassa (koneen naamataulu sinuunpäin katsottuna) on PLL-piirin nastat. Yläkanavat saa käyttöön katkaisemalla nastalle 11 menevän folion.

Tämänjälkeen tietyt kanavat ovat yläkanavilla, vaikka niitä ei näytössä näykkään. Seuraavasta taulukosta näkee kuinka kanavat määrittyy kun folio on katkaistu.

ALUNPERIN: 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 11A
KATKAISTU: 24, 25, 26, 27, 28, 29, 31, 32, 33, 34, 36, 37, 38, 23

Seuraavaksi oli vuorossa asentaa kytkin jolla voi "lennosta" katkaista tai kytkeä nastan 11 jännitteen takaisin. Mocoma 45 etumaskissahan on yksi "turha" kytkin, eli ANL, kipinähäiriönpoistaja joka vaikuttaa vain AM-modella. Päätin käyttää tätä kytkintä modifikaatiossa, katkaisin kytkimen johdot ja juotin ne nastan 11 katkaistun folion molempiin päihin. Näinollen, ANL OFF asennossa yläkanavat on käytössä, ANL ON asennossa taas normaalit kanavat. Hyvä vinkkihän on printata tuo taulukko paperille ja liimata kontaktimuovilla koneenkanteen niin ei tarvitse muistella "mikäköhän kanava oli nyt missäkin".

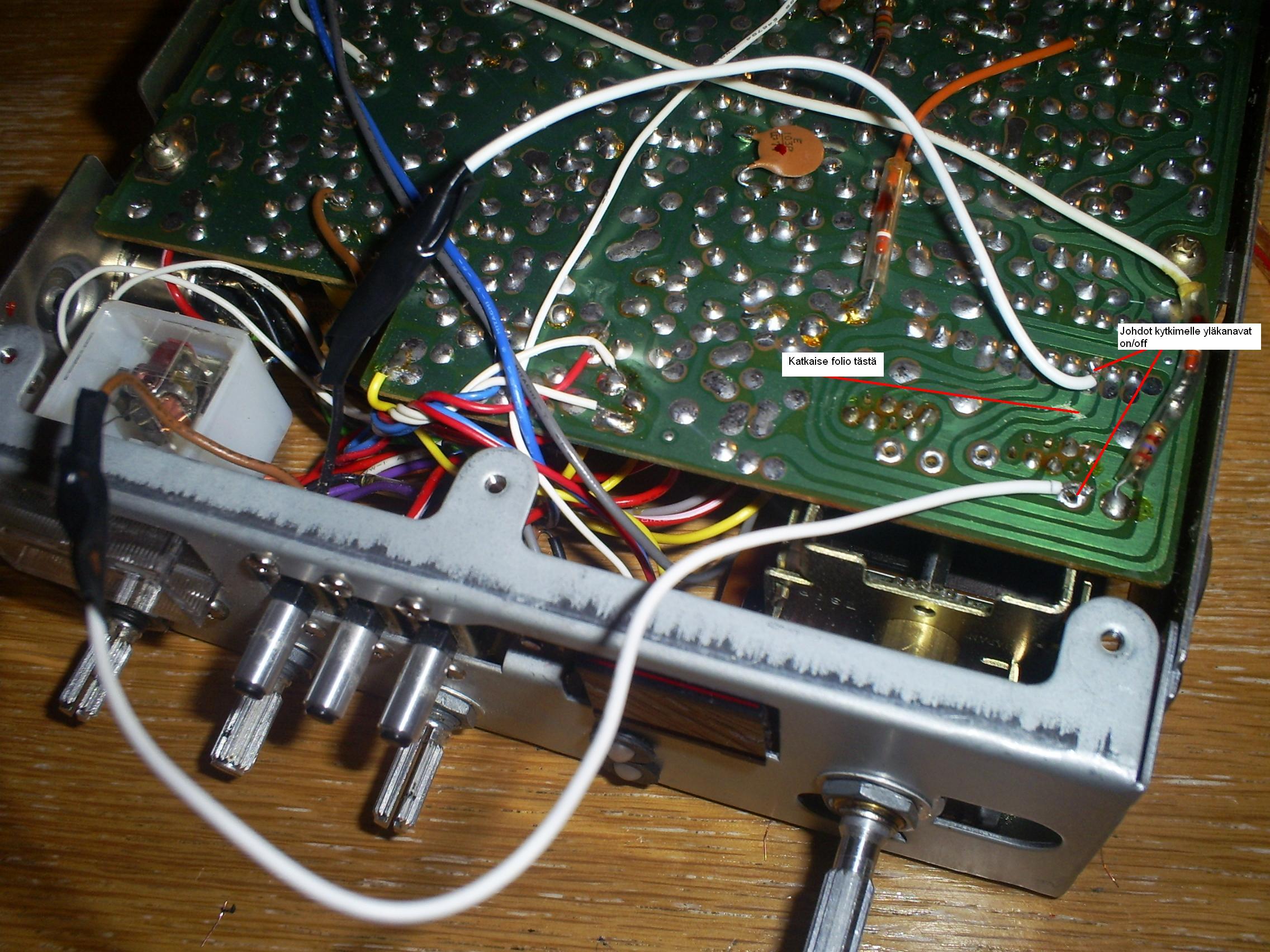

Lopuksi vielä kuva modiksesta: (klikkaamalla isompi kuva)
