Zoadiac P-2302FM Kanavamodis
Tässä ohje yläkanavien lisäämiseen Zodiac P-2302 FM LA-Puhelimeen.
Mukavan ja lämpöisen kesäpäivänhän voi viettää ulkona, tai sitten voit ottaa vanhan Zodiac P-2302 FM käsi LA-puhelimen pöydälle ja modifioida siihen yläkanavat.
Kuoret auki, paikallistetaan PLL M 5807 piiri laitteen yläreunasta (huom. kun radio on normaalisti pystyssä, piiri on ylösalaisin).
Osaluettelo on huima, itselläni modifiointiin kulunut rahamäärä oli 0,8e (pieni vipukytkin paikallisesta elektroniikkaliikkeestä) ja 2kpl 5cm johdonpätkiä miljoonalaatikosta.

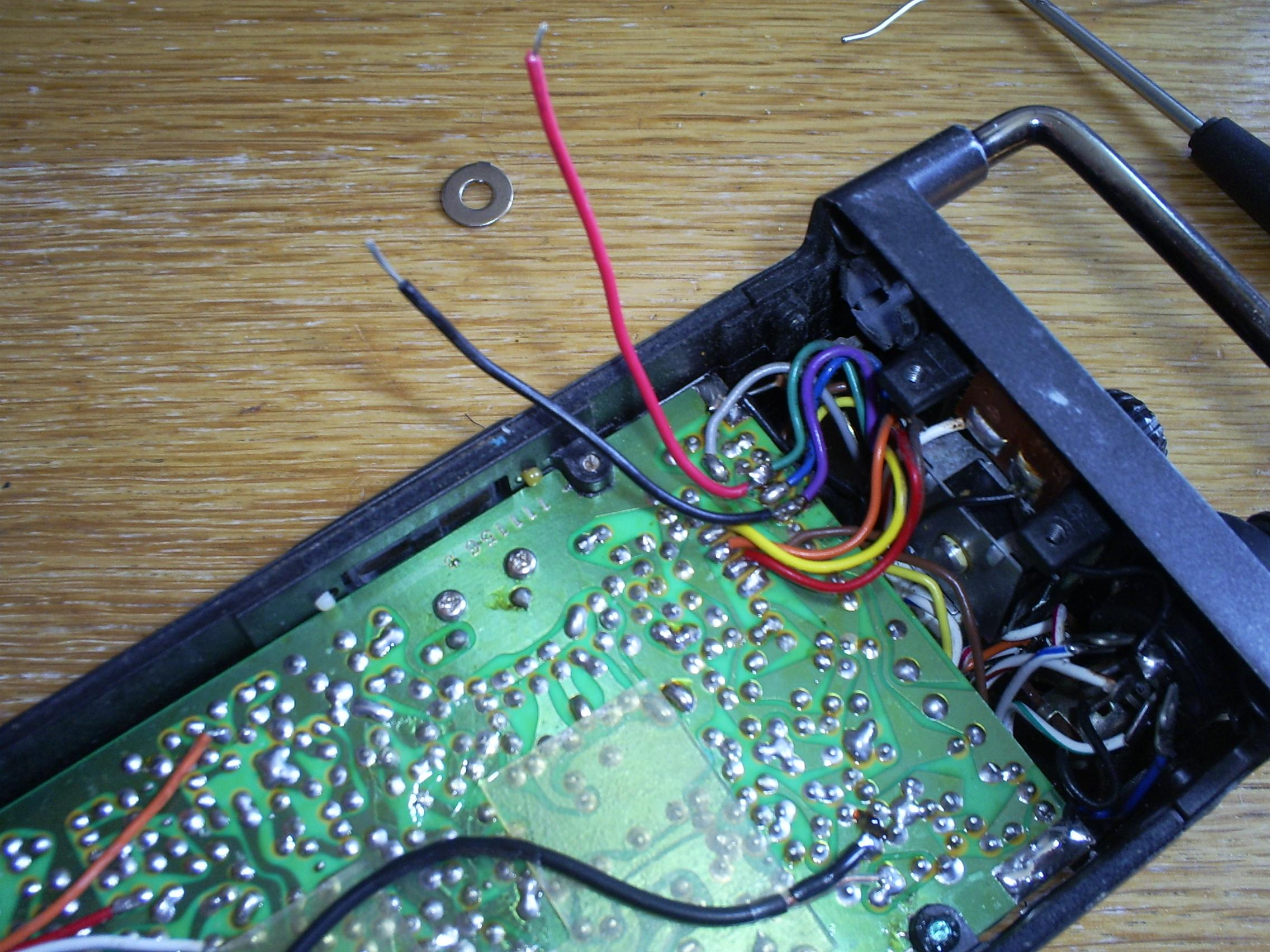

Itse modifiointi tapahtuu lisäämällä kytkin PLL M 5807 piirin 1 ja 3 napojen väliin. Näinollen, navat yhdistettynä käytössä yläkanavat, vapautettuna normaali 1-22 + 11A. Kertokoon kuvat lisää (klikkaamalla isompi kuva)
Kytkimenähän kelpaa mikä tahansa kytkin, tai jos et alakanavia tarvitse voit tehdä kiinteän hyppylangan nastojen 1-3 välille. Itse lisäsin pienen vipukytkimen laitteen oikeaan yläreunaan. Lopputulos on mielestäni siisti ja toimiva :)
Kannet kiinni ja testikusoa! TOIMII! Hienoa! Modifikaatiollahan ei saada koneeseen kanavia 1-40, mutta tärkeimmät yläkanavat kuten 31 ja 33 sillä saadaan käyttöön.
Piirin jalat 1 ja 3 yhdistettynä kanavat ovat seuraavat: (kanavat 1-8 eivät toimi kun piirin jalat ovat yhdessä)
| 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 11A |
| 22 | 24 | 25 | 26 | 27 | 28 | 29 | 31 | 32 | 33 | 34 | 36 | 37 | 22 | 25 |
HUOM! Tämän modifikaation jälkeen radion käyttö on lainvastaista!
