    • Loop Laskin: käytä pistettä, ei pikkua.

    Enter Frequency in Mhz: Band&:   Select: MetersFeet Cm
    1) Antenna Dimensions in:
    2) Total Wire Length:
    3) Length on a Square Side:
    4) Rectangle 2:1, Horizontal:
    5) Rectangle 2:1, Vertical:
    6) Circular Shape, Diameter:
    7) Delta Loop, one Side:
    8) Typical Impedance:




    impedanssi 50 Ohmia, kun syöttöpiste lyhyen sivun keskeltä, voi siis syöttää suoraan 50 Ohm kaapelilla

    Laita vaikka teipillä ikkunaan

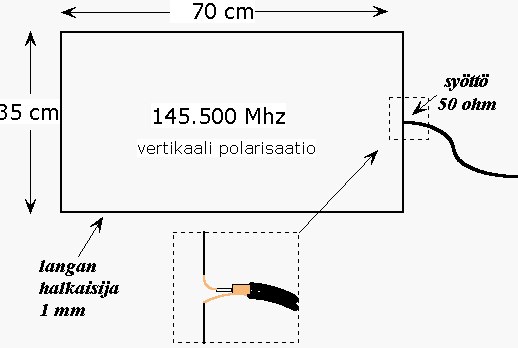

    2m loop

    2m loop

    Yksi tärkein syy miksi luupia käytetään, on se, että luupi on hiljaisempi kohinaltaan kuin dipoli. LOOPI on myös edullinen tehdä ja virittyy hyvin - SWR:n saa helposti 1:1:een. Suorakaiteen muotoinen luupi on kaikessa yksinkertaisuudessaan paras niin vahvistukseltaan kuin sovitukseltaankin.

    Luupi voi olla myös pyöreä tai kolmion muotoinen. Vain suorakaiteen muotoiseen luupiin voi syöttää suoraan 50 Ohmin kaapelilla. Muissa tapauksissa vaatii baalunin. Baalunin jälkeen kaapelia jatketaan 50 Ohmin kaapelilla.

    Tosin antennituneri hoitaa helposti tunauksen ja voit käyttää 50 Ohmin kaapelilla kaikissa loop muodoissa.

    Baaluni = 300 / taajuus Mhz / 4 * 0.66 (=kaapelin nopeuskerroin) esim. 75 Ohm TV-antenni koksi
