Weather satellite images recorded at OH7FES Lieksa, Finland, sääsatelliitti NOAA

site update 31.05.2019

  • Home menu

  • tästä uudet kuvat

    OH7FES, katso minun omat vastaanotetut saa kuvat Lieksa

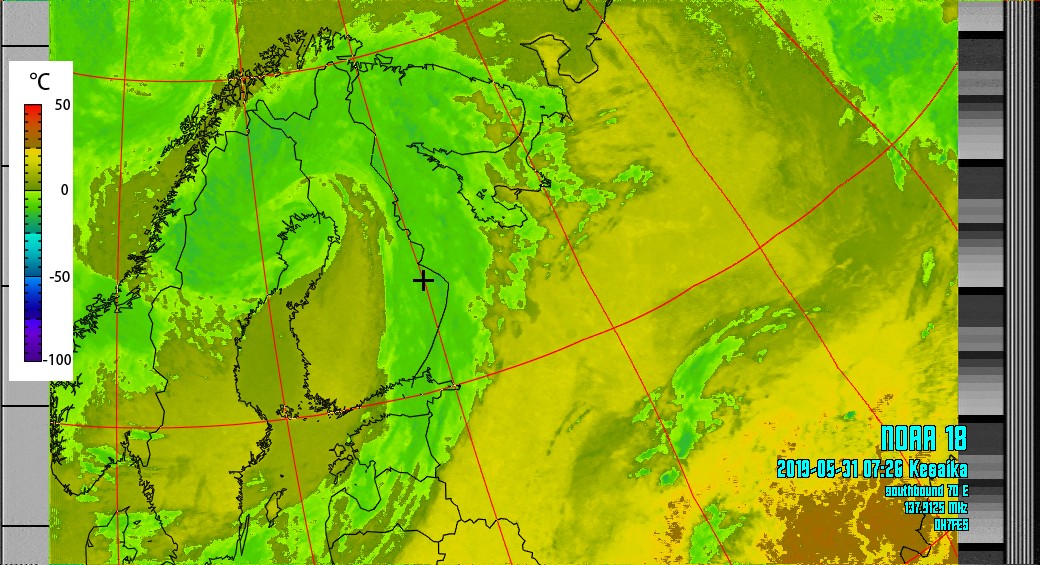

    Alla kuvat Vastaanotin AOR Model 2001 Scanner 31.5.2019


    OH7FES, katso minun omat vastaanotetut saa kuvat Lieksa

    WXtoImg: software Download Windows and Linux

    WXtoImg: software to decode APT and WEFAX signals from weather satellites

    NOAA PEOS Satellite info

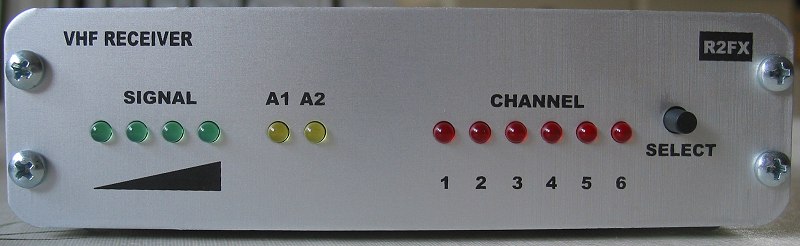

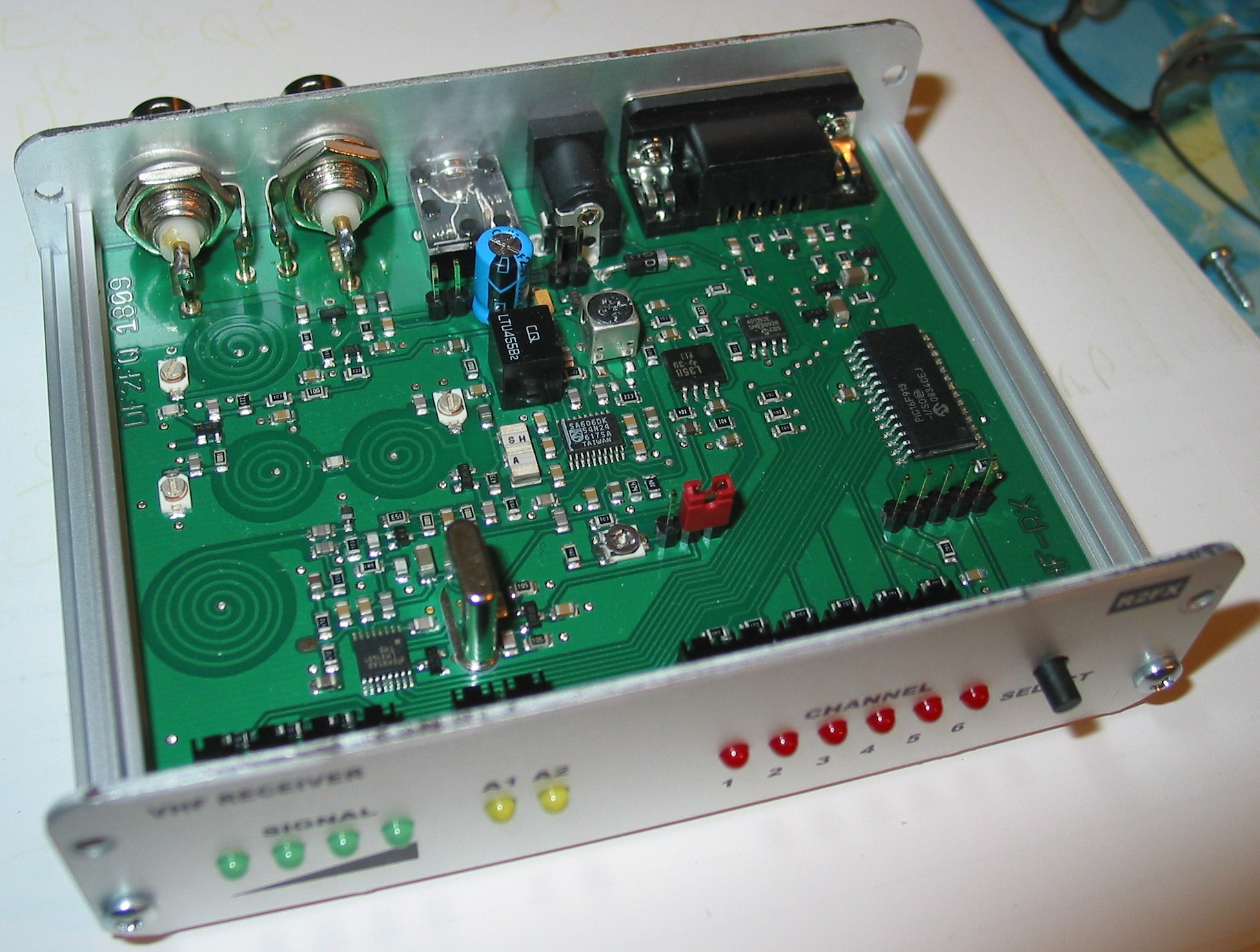

    R2FX APT satellite Receiver R2FX or site R2FX

    Todella huippulaite ja herkkä

    Skannaa 5 satelliittia ja valitsee kahdesta antennista voimakkaamman signaalin

    Iso kuva

    uudet TLE päivitykset manuaalisesti

    http://www.tle.info/joomla/



    LIVE REAL TIME TRACKING: NOAA 15 137.620 Mhz

    LIVE REAL TIME TRACKING: NOAA 18 137.9125 Mhz

    LIVE REAL TIME TRACKING: NOAA 19 137.100 Mhz

    NOAA 15 R2FX + QFHNOAA 15 23.8.2010 R2FX + QFH

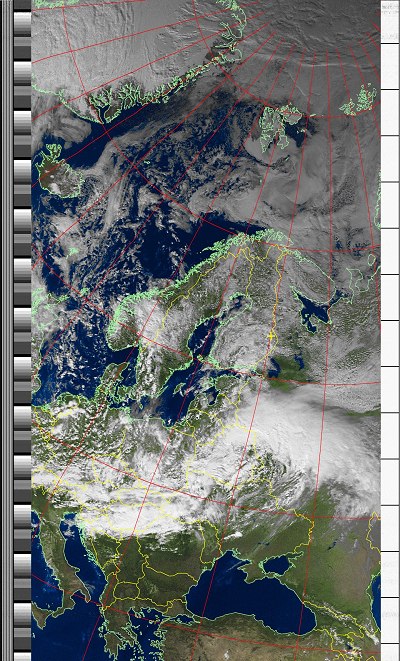

    NOAA 18 28.8.2010 R2FX + QFH NOAA 18 28.8.2010 R2FX + QFH

    NOAA 18 12.6.2011 R2FX + QHF

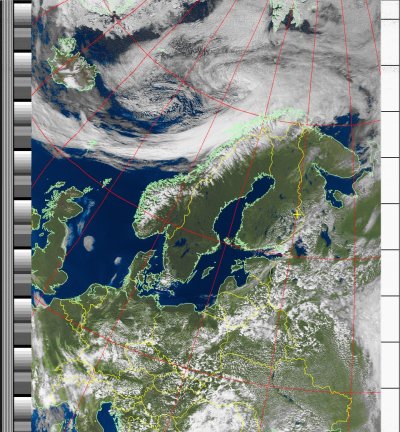

    NOOA 18 27.5.2012 R2FX + QHF

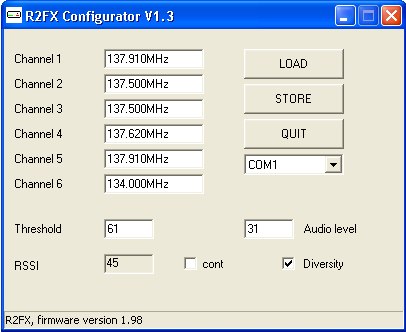

    Sarjaportin kautta ohjelmointi

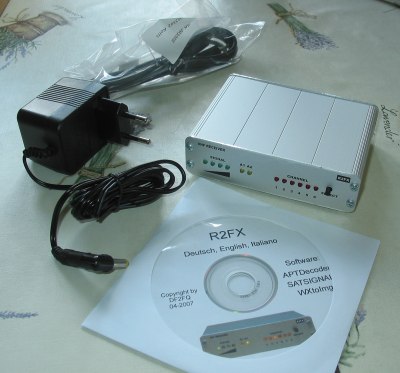

    179 + 12 euroa R2FX + muuntaja + audiojohto ja CD mukana myyntipakkauksessa hinta oli 179 €+ 12 postikulut



    R2FX Technical data

    Frequency range 134 ... 138 MHz
    Channel spacing 10kHz
    IF bandwidth 30kHz
    Number of channels total 6, 5 of them scanable
    Sensitivity 0,22µV at 20dB S/S+N (SINAD/CCITT)
    Distortion at 1kHz AF <1%
    AFC-pulling range ±7.5kHz
    Supply voltage 6 – 15V, 100mA max.
    Size 113x85x31mm
    User interface Key for channel selection
    4 LEDs for signal strength
    6 LEDs for channel display
    2 LEDs for antenna switch
    Connectors Antenna (2x 50O ,BNC)
    AF-Output (300mVrms, 600O)
    Power supply
    Serial interface

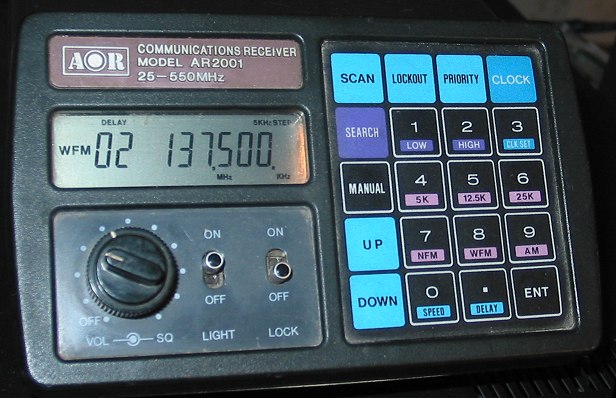

    AR2001

    AOR 2001 (AR 2001, AR2001) vastaanotin. Vastaanottimessa pitää olla leveä FM eli WFM 137 Mhz taajuudella. Skannerit tai rigit jossa on vain kapea FM antaa vain puolet kuvan informaatiosta ja kuvassa näkyy "lumisadetta". AOR 2001 ja 2002 WFM kuuntelee 50 khz leveää aluetta.

    AOR 2001



    Jotta satelliitin signaalia voitaisiin käsitellä tietokoneella, täytyy se muuntaa analogisesta muodosta digitaaliseksi ns. A/D-muunnoksen avulla. Tarkoitukseen tarvitaan siis A/D-muunnin. Sääsatelliittisignaalin vastaanottoon soveltuu periaatteessa mikä tahansa tietokoneen 16 bittinen äänikortti, joka toimii A/D muuntimena nykyisten Windows-sovellusten kanssa. Signaali syötetään kortille Line in -liitännästä.

    - radion jolla kuulet 137 Mhz WFM (leveä FM) esim AOR 2001 tai AR2002

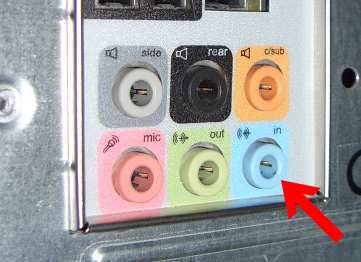

    - radion korvakuulokeliitännästä mono tai stereo audiojohto PC:n äänikortin linja-in (tai mic-in) liittimeen

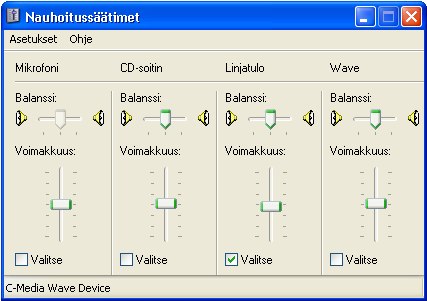

    3,5 mm Stereo audio johto Valitse Linjatulo

    Pelkät piiska-antennit eivät sovellu kovin hyvin satelliitin signaalin vastaanottoon, vaikkapa toisinaan kaappaavatkin signaalin tehokkaasti.

    1/4 GP vertikaali ottaa aika hyvin, mutta vain kun satelliitti on "päällä" pohjoismaat, etäältä horisontista ei hyvin (etelä eurooppa).

    Ristidipoli, Helix ja QFH antenni on hyviä valintoja. 2m yagit soveltuu myös kun on tilt ja kääntö mahdollisuus (seuranta).

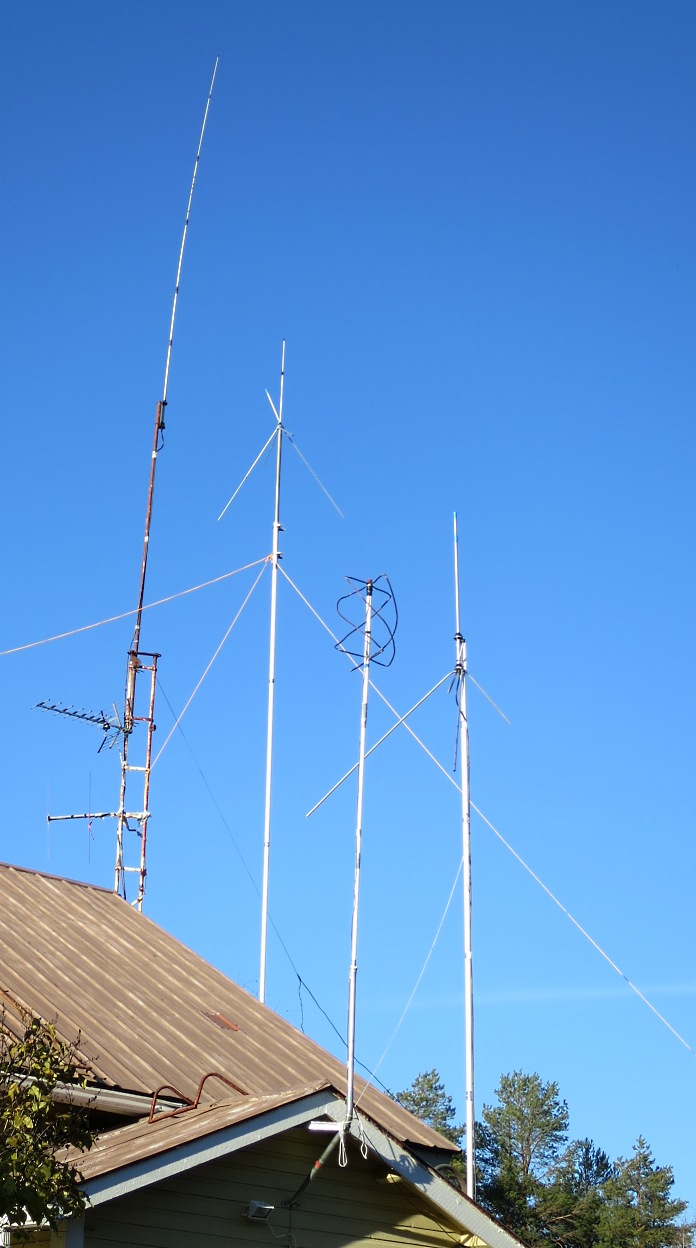

    QFH on noin 9 m korkeudella maasta.

    QFH Antenna (The Quadrifilar Helical antenna)

    QFH System QFH satellite Antenna display_area

    and

    WXtoImg: software Download Windows and Linux

    WXtoImg: software to decode APT and WEFAX signals from weather satellites

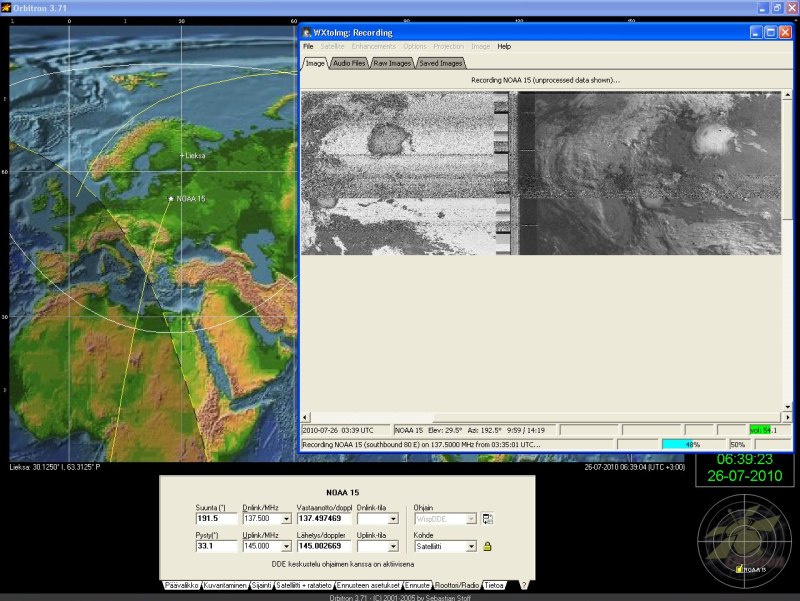

    Orbitron - Satellite Tracking System Satelliitinseurantaohjelmalla näet milloin NOAA satelliitti tulee kuuluvuusalueelle.

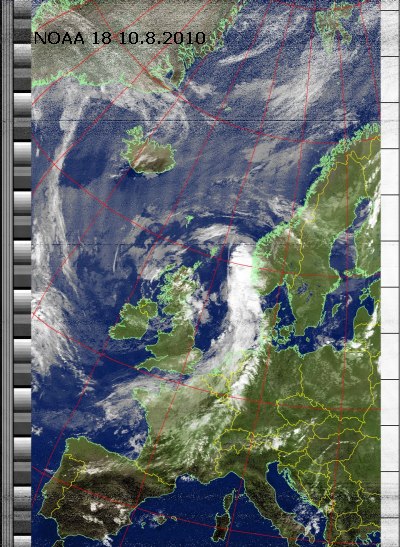

    NOAA 18 9 EL yagi + AOR 2001 receiver NOAA 18 9 EL yagi + AOR 2001 receiver

    NOAA 18 -> 9 EL yagi + QFH AOR 2001 receiver NOAA 18 -> 9 EL yagi + QFH + AOR 2001 receiver

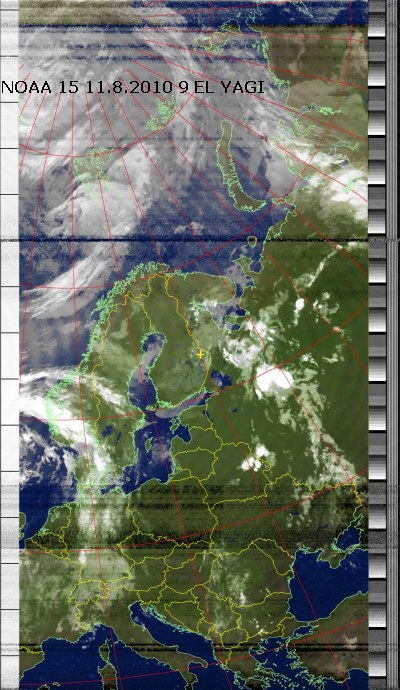

    NOAA 15 11.8.2010 9 EL yagi + QFH AOR 2001 receiver NOAA 15 11.8.2010 9 EL yagi + QFH + AOR 2001 receiver

    11.7.2014 NOAA 18 AOR 2001 + QFH

    QFH ja ristidipolin vertailutesti (Turnstile and QFH)

    Minun QFH on noin 5 m korkeudella maasta.
