Otáčení polarizace antény rychle a jednoduše

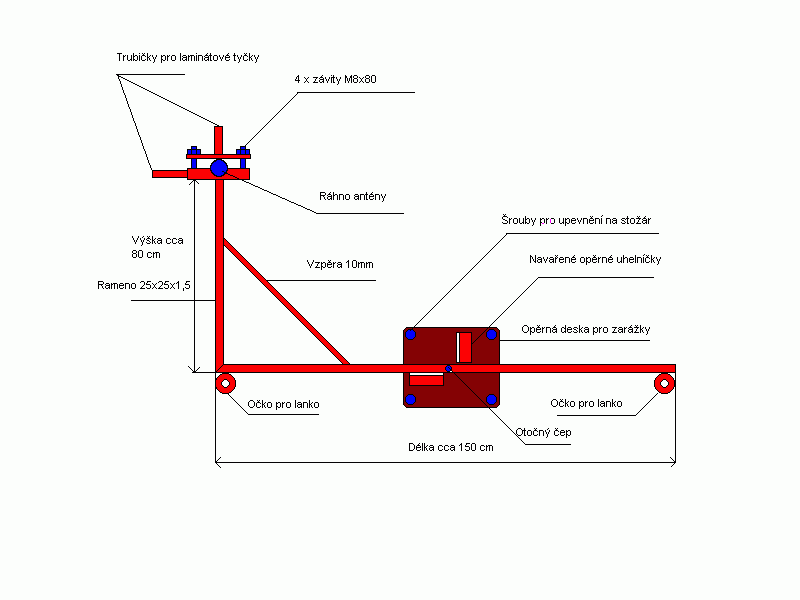

Při realizaci anténního systému na závodění pro náš radioklub OK1KWF jsme zpočátku používali dvě antény a dva kabely. Při používání dvou TRXů na SSB a  FM to nijak nevadilo. V současné době však používáme TRX all mode a zde již bylo nutno přepojovat kabel jak pro SSB, tak i pro FM. Tato okolnost mne vedla k tomu, že jsem sestrojil jednoduché zařízení  na obr. 1, kterým překlopíme anténu z  jedné polarizace do druhé velice jednoduše a hlavně rychle a beze ztrát. Na  obr. 3 vidíte princip tohoto mechanismu. Hlavní výhodou však je to, že potom potřebujeme už jen jednu anténu a jeden koaxiální kabel. Celé otočení se provede zatáhnutím buď za jedno nebo druhé ovládací lanko. Anténa je upevněna v držáku, který je použit ze staré antény STA a jsou v něm navařeny 4 šrouby se závitem M8x80 (obr.2). Ráhno antény je vloženo ve výřezu držáku a tím je zaručena souosost antény  s celým překlápěním. Aby se anténa neprohýbala při své 7,20 m délce, jsou na držáku přivařeny trubičky s otvorem 10 mm o délce asi 50 mm. Do nich se umisťuji laminátové tyčky, které jistě znáte z ohradníků pro dobytek. Tyto tyčky mají na svém  konci otvor a skrz něj prochází napínací silonový vlasec, jenž anténu srovná do potřebné roviny. Tento způsob vyrovnání je použit  pro obě polarizace. Po té můžete celý systém překlápět bez obav  a anténa je neustále srovnána.  Jak je vidět na nákresech, který jistě nejsou úplně špičkové, celá konstrukce má tvar L. Uprostřed delší strany je vyvrtán otvor, kterým je celé zařízení spojeno s hlavním otočným držákem. Úhelníčky 20 x 20 mm, které jsou navařeny na tomto držáku, slouží jako dorazy při překlápění. Zde je však nutné, aby překlápěcí páka byla šroubem těsně stažena u stěny držáku. Tím se zpevní celá konstrukce a nedochází k vyvracení antény. Pamatujte na to, že pokud budete do držáku umísťovat průchozí šrouby, které budou spojovat držák a stožár, musí být zapuštěny a nebo přivařeny z druhé strany držáku ze směru od stožáru. Vykukující hlavy šroubů by nám totiž vadily při překlápění. Úmyslně tu nepopisuji detailní provedení držáku, který drží překlápění u stožáru. Každý asi nebude vycházet, z těch možností, které jsem měl já a tudíž nelze nikomu vnucovat do detailu moji koncepci. Proto i rozměry si upravíte k obrazu svému. Osobně jsem používal držáky ze starých  komponent STA, které se povalovaly na našem panelovém domě.

Při přestavení antény není nutné nijak jistit polohu, jelikož zjevně působící páka nedovolí anténu samovolně vrátit zpět.  Na druhou stranu je nutno podotknout, že překlopení pomocí ovládacích lanek je snadné a jednoduché v obou směrech. Popisované zařízení je dle mého názoru vhodné pouze na portablové stanoviště nebo někde u rodinného domku. Panelový dům rozhodně není to pravé místo pro tuto variantu snad jen proto, že vás tam asi správce nebude kvůli přetočení pokaždé pouštět.

Doufám, že princip, obrázky a text jsou srozumitelné a dostačující. Nám toto zařízení slouží ke spokojenosti už rok a půl a jeho montáž a demontáž spolu s anténou trvá 20 minut. Jako stožár používáme 9m Magirus. Ještě jednou připomínám, že navrhovaná konstrukce není  definitivní a je na každém z vás, jak si vlastní realizaci zpracujete sami.

S pozdravem 73! Jirka OK1JVA
